2015 TOYOTA YARIS HYBRID Kezelési útmutató (in Hungarian)

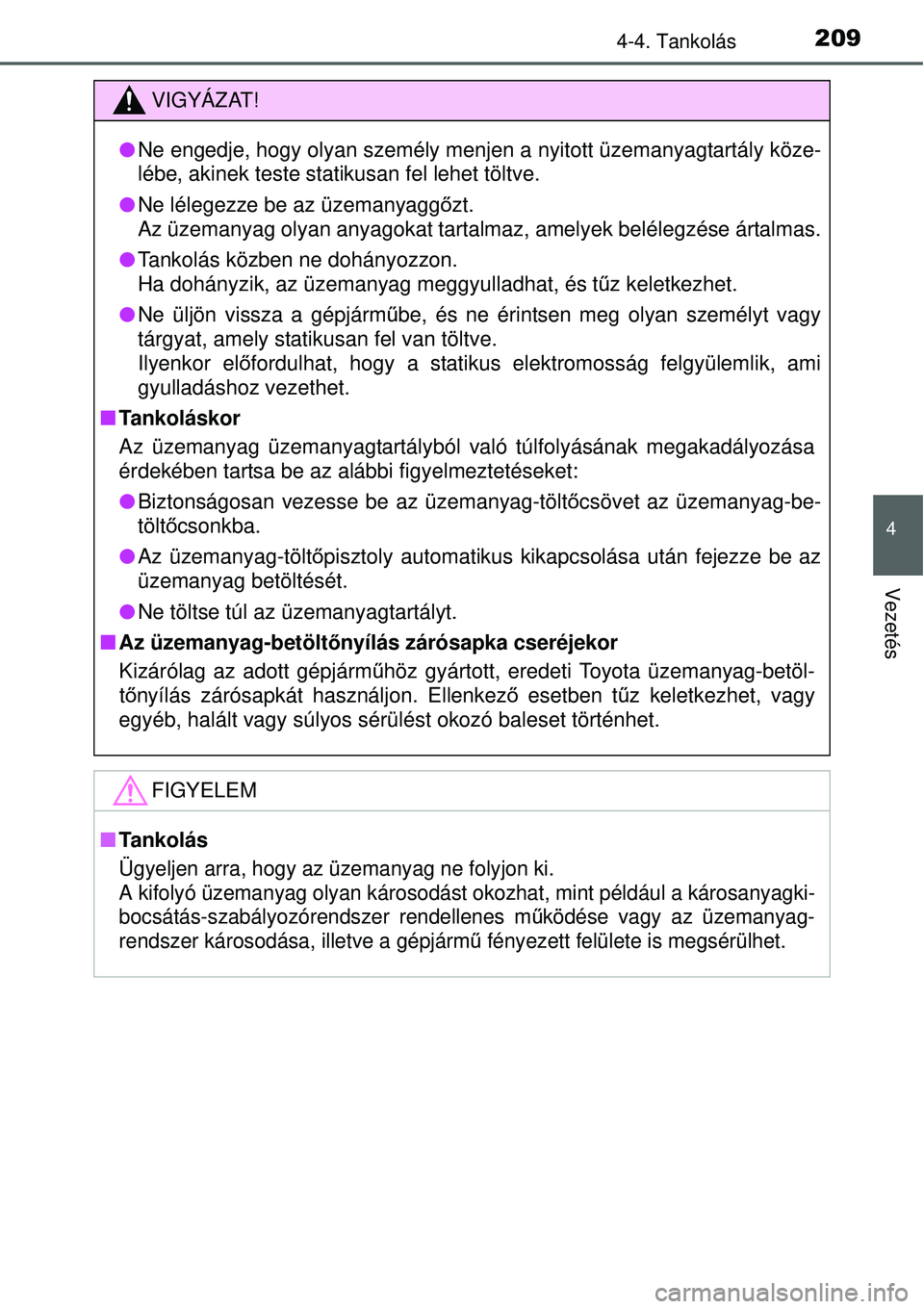

2094-4. Tankolás
4
Vezetés
VIGYÁZAT!
Ne engedje, hogy olyan személy menjen a nyitott üzemanyagtartály köze-
lébe, akinek teste statikusan fel lehet töltve.
 Ne lélegezze be az üzemanyagg őzt.
Az üzemanyag olyan anyagokat tartalmaz, amelyek belélegzése ártalmas.
 Tankolás közben ne dohányozzon.
Ha dohányzik, az üzemanyag meggyulladhat, és t űz keletkezhet.
 Ne üljön vissza a gépjárm űbe, és ne érintsen meg olyan személyt vagy
tárgyat, amely statikusan fel van töltve.
Ilyenkor el őfordulhat, hogy a statikus elektromosság felgyülemlik, ami
gyulladáshoz vezethet.
 Tankoláskor
Az üzemanyag üzemanyagtartályból való túlfolyásának megakadályozása
érdekében tartsa be az alábbi figyelmeztetéseket:
Biztonságosan vezesse be az üzemanyag-tölt őcsövet az üzemanyag-be-
tölt őcsonkba.
 Az üzemanyag-tölt őpisztoly automatikus kikapcsolása után fejezze be az
üzemanyag betöltését.
 Ne töltse túl az üzemanyagtartályt.
 Az üzemanyag-betölt őnyílás zárósapka cseréjekor
Kizárólag az adott gépjárm űhöz gyártott, eredeti Toyota üzemanyag-betöl-
tő nyílás zárósapkát használjon. Ellenkező esetben tűz keletkezhet, vagy
egyéb, halált vagy súlyos sérülést okozó baleset tö\
rténhet.
FIGYELEM
 Tankolás
Ügyeljen arra, hogy az üzemanyag ne folyjon ki.
A kifolyó üzemanyag olyan károsodást okozhat, mint példá\
ul a károsanyagki-
bocsátás-szabályozórendszer rendellenes m űködése vagy az üzemanyag-
rendszer károsodása, illetve a gépjárm ű fényezett felülete is megsérülhet.

2104-4. Tankolás
Az üzemanyag-betöltőnyílás fe-
dél kinyitásához húzza fel a nyi-
tókart.
Óvatosan csavarja le az üzem-
anyag-betölt őnyílás zárósapkát.
Tankolás után csavarja vissza az
üzemanyag-betöltő nyílás zárósap-
kát a jól hallható kattanásig. Mi-
után elengedi, a zárósapka eny-
hén elfordul visszafelé.
Az üzemanyag-betöltő nyílás zárósapka kinyitása
1
2
Az üzemanyag-betöltőnyílás zárósapka lezárása
VIGYÁZAT!
Az üzemanyag-betölt őnyílás zárósapka cseréjekor
Kizárólag az adott gépjárm űhöz gyártott, eredeti Toyota üzemanyag-betöl-
tő nyílás zárósapkát használjon. Ellenkező esetben tűz keletkezhet, vagy
egyéb, halált vagy súlyos sérülést okozó baleset tö\
rténhet.

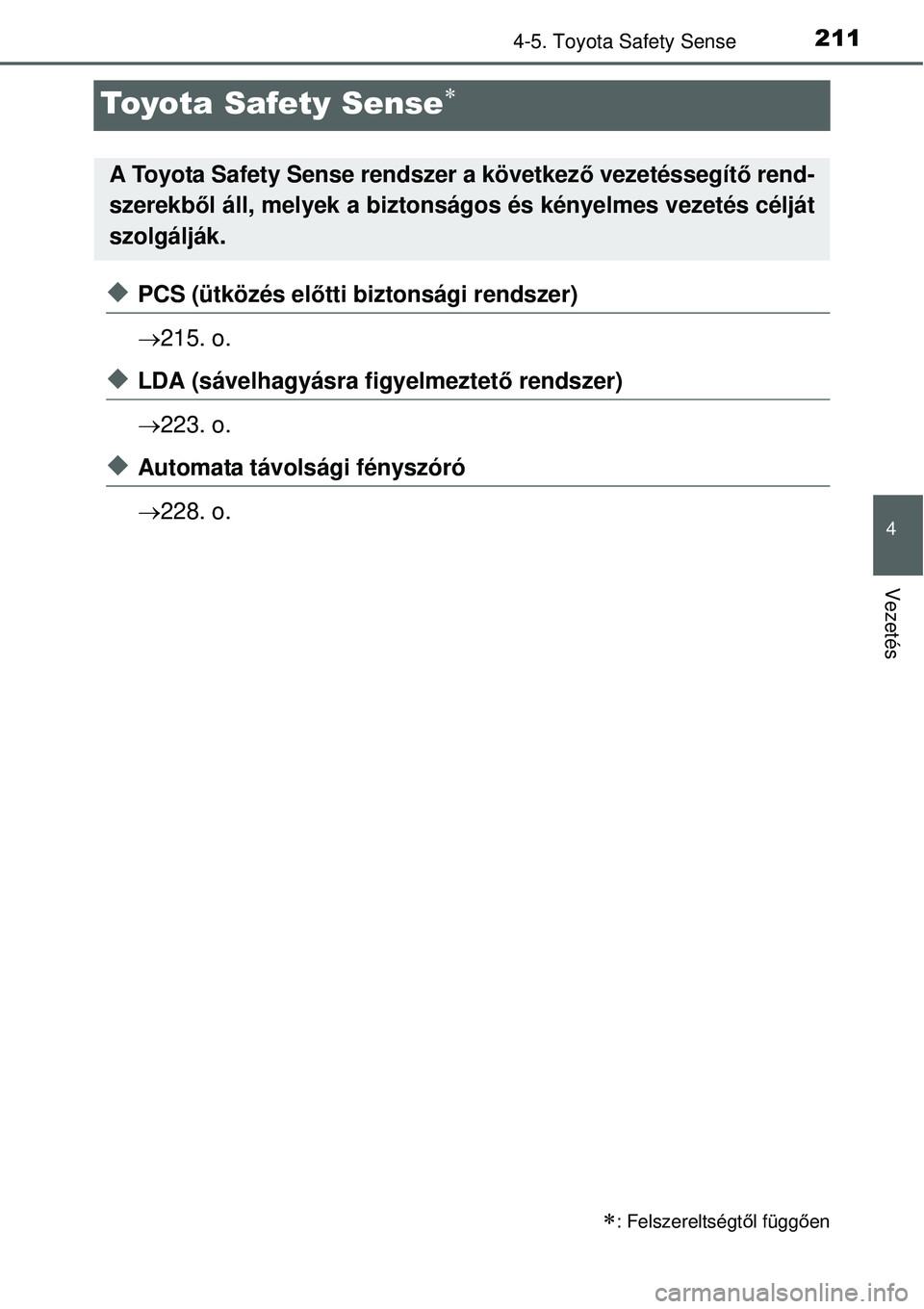

211
4
4-5. Toyota Safety Sense
Vezetés
Toyota Safety Sense
PCS (ütközés előtti biztonsági rendszer)
 215. o.
LDA (sávelhagyásra figyelmeztető rendszer)
 223. o.
Automata távolsági fényszóró
228. o.
: Felszereltségt ől függ ően
A Toyota Safety Sense rendszer a következ ő vezetéssegítő rend-
szerekb ől áll, melyek a biztonságos és kényelmes vezetés céljá\
t
szolgálják.

2124-5. Toyota Safety Sense
Az ütközés előtti biztonsági rendszer intelligens számítógépekkel fel-
szerelt, amelyek meghatározott adatokat rögzítenek gépjár\
mű ve mű-
ködésér ől, mint pl.:
• Mennyire nyomta le (ha egyáltalán lenyomta) a vezet ő a gázpedált
és/vagy a fékpedált
•Gépjárm űsebesség
• Az ütközés elő tti biztonsági rendszer funkcióinak m űködési állapota
• Információk (például, távolság és relatív sebességet az ön és az ön előtt haladó gépjárm ű vagy más tárgy között)
Az ütközés elő tti biztonsági rendszer nem rögzít párbeszédet, hango-
kat vagy képeket.
 Adatfelhasználás
A Toyota felhasználhatja az ezekben a számítógépekben rögzí\
tett
adatokat a m űködési hibák diagnosztikájához, kutatási és fejleszté-
si tevékenységéhez és a min őség javításához.
A Toyota a rögzített adatokat nem bocsátja harmadik fél rendelke-
zésére, kivéve: • A gépjárm ű tulajdonosának vagy haszonbérl őjének hozzájárulá-
sával, ha a gépjárm űvet lízingelték
•A rend őrség, a bíróság vagy valamely kormányzati szerv hivata-
los kérésére
• A Toyota használatára jogi keresetben
• Kutatási célokra, amennyiben az adatok nem egy adott gépjár- m űhöz vagy gépjárm űtulajdonoshoz köt ődnek
Az els ő érzékel ő a szélvéd ő fels ő
részén található. Kétféle érzékel ő-
b ő l áll, mindegyikük a vezetésse-
gít ő rendszereknek nélkülözhetet-
len információkat gy űjt.
Lézer érzékelő k
Egylencsés kamera érzékel ő
Gépjárműadatok rögzítése
Els ő érzékel ő
1
2

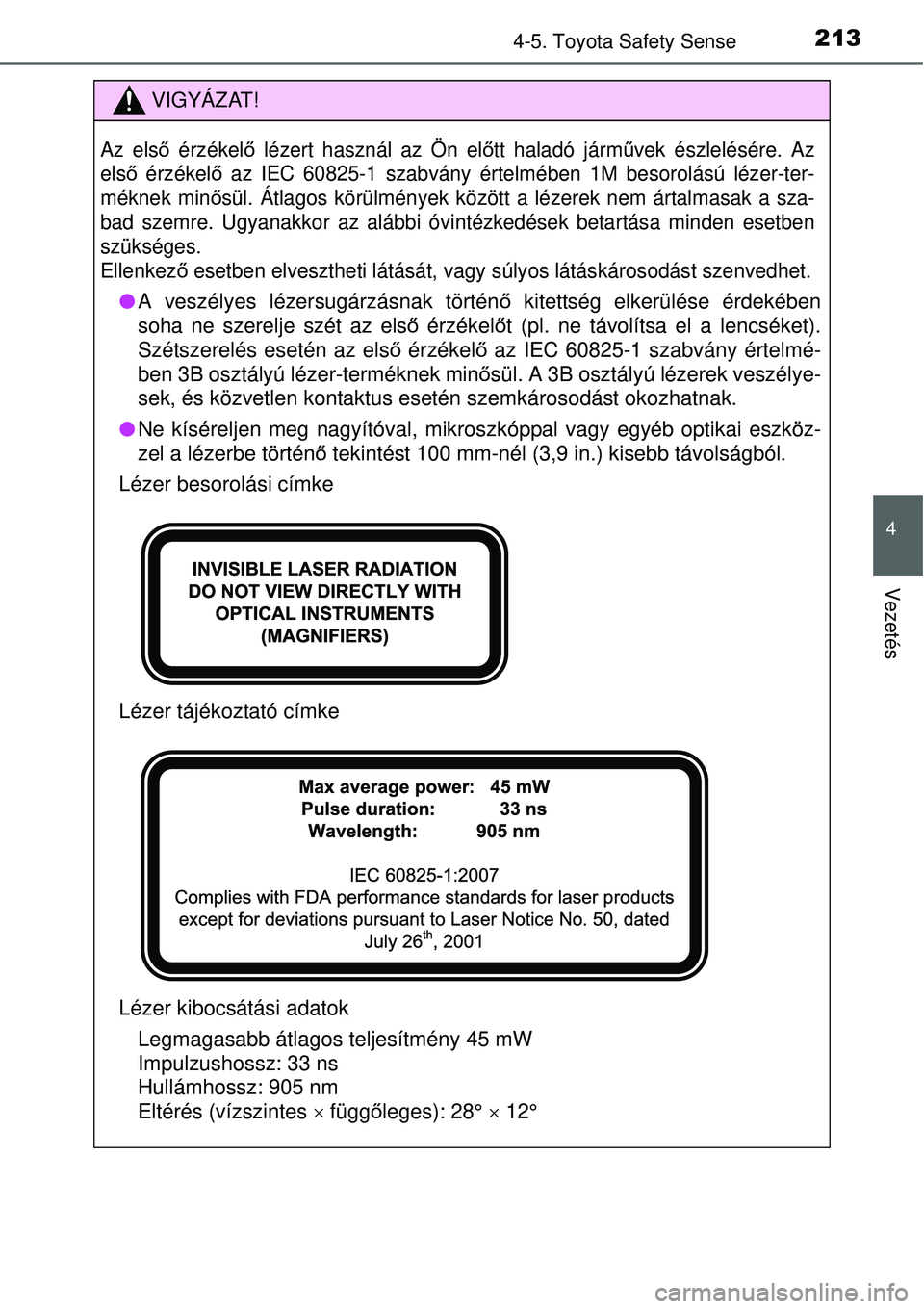

2134-5. Toyota Safety Sense
4
Vezetés
VIGYÁZAT!
Az első érzékel ő lézert használ az Ön el őtt haladó járművek észlelésére. Az
els ő érzékel ő az IEC 60825-1 szabvány értelm ében 1M besorolású lézer-ter-
méknek min ősül. Átlagos körülmények között a lézerek nem ártalmasak a sza-
bad szemre. Ugyanakkor az alábbi óv intézkedések betartása minden esetben
szükséges.
Ellenkez ő esetben elvesztheti látását, vagy súlyos látáskárosodást szenvedhet.
A veszélyes lézersugárzásnak történ ő kitettség elkerülése érdekében
soha ne szerelje szét az els ő érzékel őt (pl. ne távolítsa el a lencséket).
Szétszerelés esetén az els ő érzékel ő az IEC 60825-1 szabvány értelmé-
ben 3B osztályú lézer-terméknek minő sül. A 3B osztályú lézerek veszélye-
sek, és közvetlen kontaktus esetén szemkárosodást okozhatnak.
 Ne kíséreljen meg nagyítóval, mikros zkóppal vagy egyéb optikai eszköz-
zel a lézerbe történ ő tekintést 100 mm-nél (3,9 in.) kisebb távolságból.
Lézer besorolási címke
Lézer tájékoztató címke
Lézer kibocsátási adatok
Legmagasabb átlagos teljesítmény 45 mW
Impulzushossz: 33 ns
Hullámhossz: 905 nm
Eltérés (vízszintes  függő leges): 28°  12°

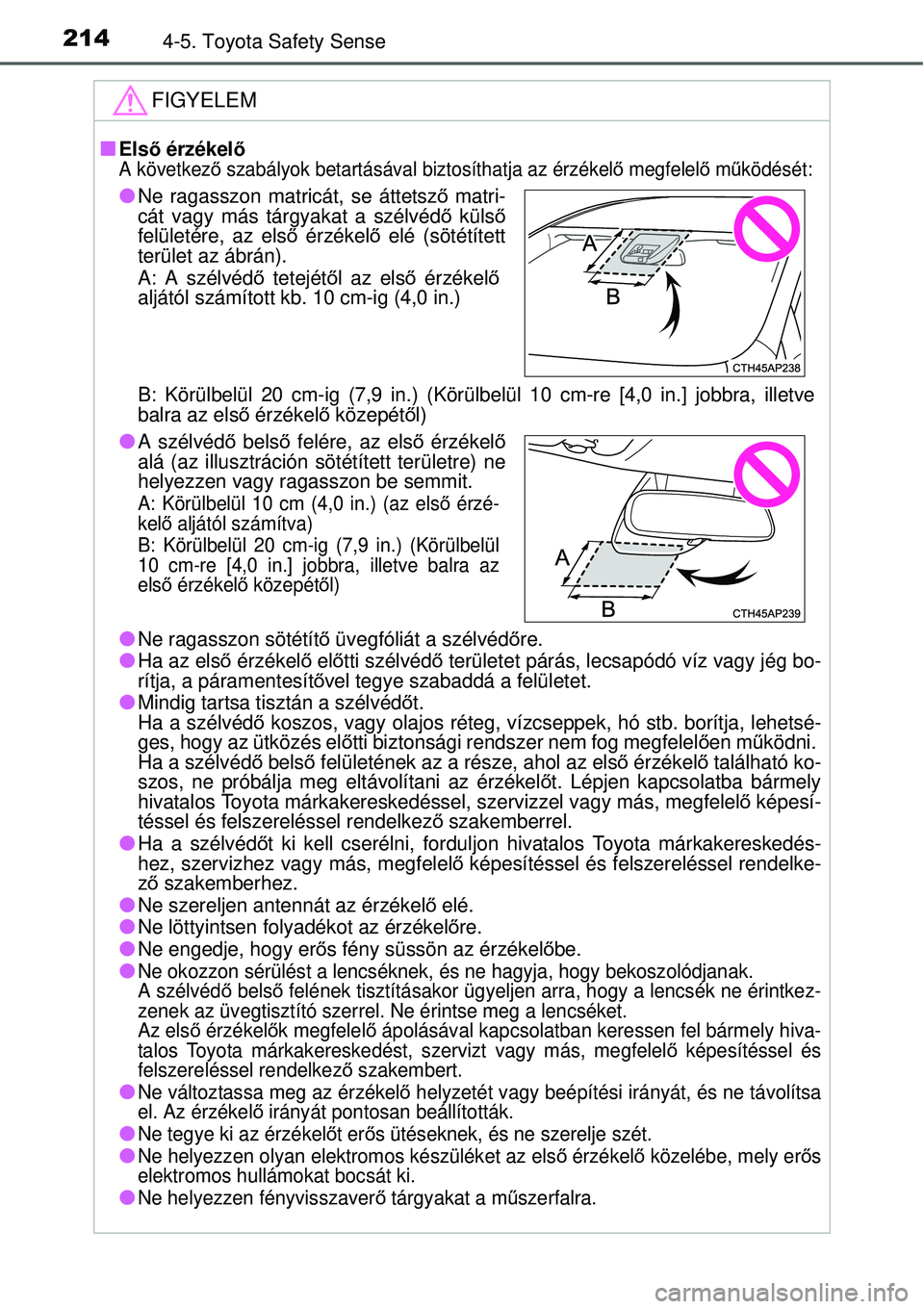

2144-5. Toyota Safety Sense
FIGYELEM
Első érzékelőA következ ő szabályok betartásával biztosíthatja az érzékelő megfelelő m űködését:
B: Körülbelül 20 cm-ig (7,9 in.) (Körül belül 10 cm-re [4,0 in.] jobbra, illetve
balra az els ő érzékel ő közepét ől)
Ne ragasszon sötétít ő üvegfóliát a szélvéd őre.
Ha az els ő érzékel ő el őtti szélvéd ő területet párás, lecsapódó víz vagy jég bo-
rítja, a páramentesít ővel tegye szabaddá a felületet.
Mindig tartsa tisztán a szélvéd őt.
Ha a szélvéd ő koszos, vagy olajos réteg, vízcse ppek, hó stb. borítja, lehetsé-
ges, hogy az ütközés el őtti biztonsági rendszer nem fog megfelel ően m űködni.
Ha a szélvéd ő bels ő felületének az a része, ahol az els ő érzékel ő található ko-
szos, ne próbálja meg el távolítani az érzékelőt. Lépjen kapcsolatba bármely
hivatalos Toyota márkakereskedéssel, szervizzel vagy más, megfelel ő képesí-
téssel és felszereléssel rendelkez ő szakemberrel.
Ha a szélvéd őt ki kell cserélni, forduljon hivatalos Toyota márkakereskedés-
hez, szervizhez vagy más, megfelelő képesítéssel és felszereléssel rendelke-
z ő szakemberhez.
Ne szereljen antennát az érzékel ő elé.Ne löttyintsen folyadékot az érzékel őre.
Ne engedje, hogy er ős fény süssön az érzékel őbe.Ne okozzon sérülést a lencséknek, és ne hagyja, hogy bekoszolódjanak.
A szélvéd ő bels ő felének tisztításakor ügyeljen arra, hogy a lencsék ne érintkez-
zenek az üvegtisztító szerrel. Ne érintse meg a lencséket.
Az els ő érzékel ők megfelel ő ápolásával kapcsolatban keressen fel bármely hiva-
talos Toyota márkakereskedést , szervizt vagy más, megfelelő képesítéssel és
felszereléssel rendelkez ő szakembert.
Ne változtassa meg az érzékel ő helyzetét vagy beépítési irányát, és ne távolítsa
el. Az érzékel ő irányát pontosan beállították.
Ne tegye ki az érzékel őt er ős ütéseknek, és ne szerelje szét.Ne helyezzen olyan elektromos készüléket az els ő érzékel ő közelébe, mely er ős
elektromos hullámokat bocsát ki.
Ne helyezzen fényvisszaver ő tárgyakat a m űszerfalra.
Ne ragasszon matricát, se áttetsző matri-
cát vagy más tárgyakat a szélvéd ő küls ő
felületére, az els ő érzékel ő elé (sötétített
terület az ábrán).
A: A szélvéd ő tetejét ől az els ő érzékel ő
aljától számított kb. 10 cm-ig (4,0 in.)
A szélvéd ő bels ő felére, az els ő érzékel ő
alá (az illusztráción sötétített területre) ne
helyezzen vagy ragasszon be semmit.
A: Körülbelül 10 cm (4,0 in.) (az els ő érzé-
kel ő aljától számítva)
B: Körülbelül 20 cm-ig (7,9 in.) (Körülbelül
10 cm-re [4,0 in.] jobbra, illetve balra az
első érzékel ő közepétő l)

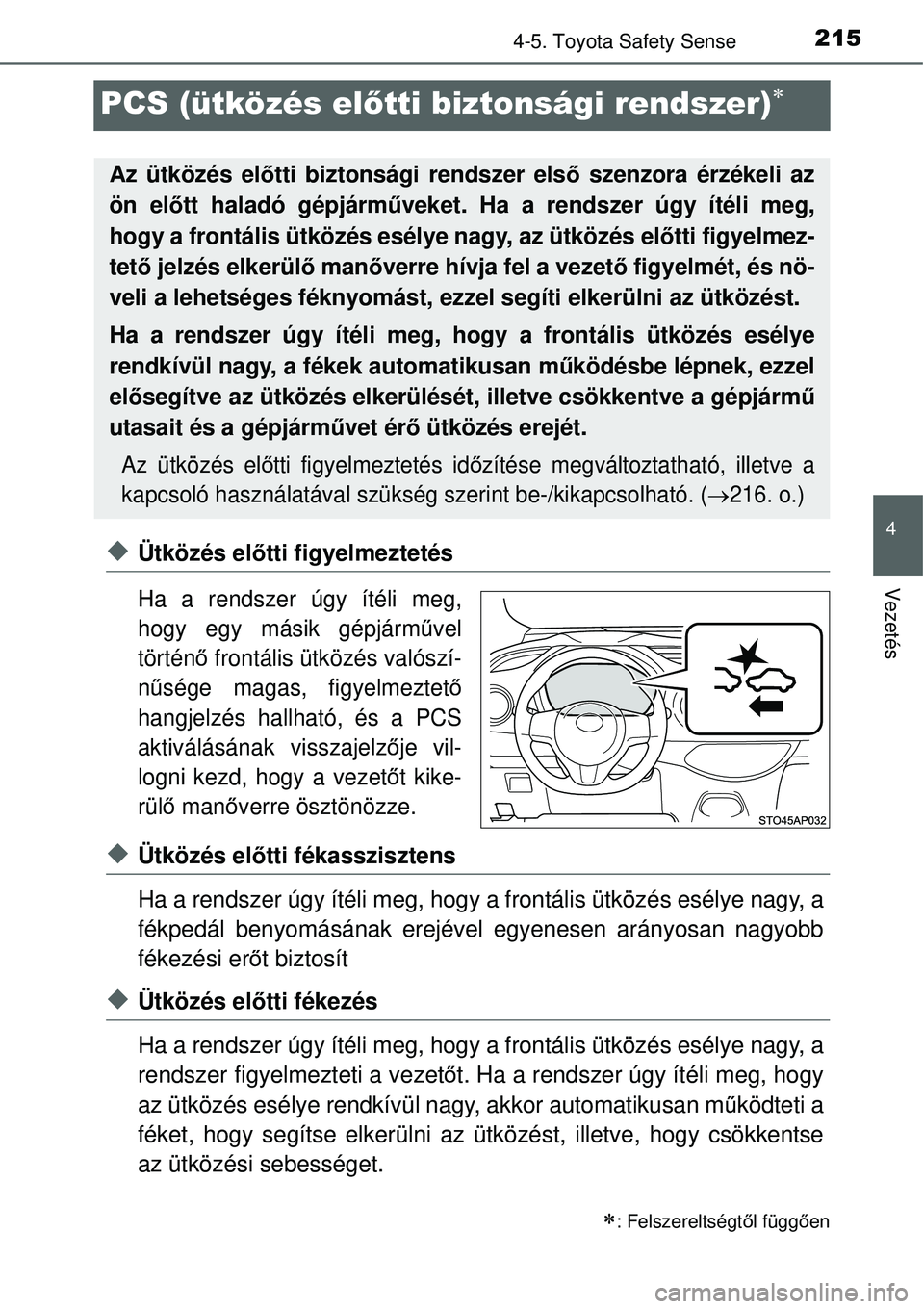

215
4
4-5. Toyota Safety Sense
Vezetés
PCS (ütközés előtti biztonsági rendszer)
Ütközés el őtti figyelmeztetés
Ha a rendszer úgy ítéli meg,
hogy egy másik gépjárm űvel
történ ő frontális ütközés valószí-
n ű sége magas, figyelmeztet ő
hangjelzés hallható, és a PCS
aktiválásának visszajelz ője vil-
logni kezd, hogy a vezet őt kike-
rül ő man őverre ösztönözze.
Ütközés el őtti fékasszisztens
Ha a rendszer úgy ítéli meg, hogy a frontális ütközés esélye nagy, a
fékpedál benyomásának erejével egyenesen arányosan nag\
yobb
fékezési er őt biztosít
Ütközés el őtti fékezés
Ha a rendszer úgy ítéli meg, hogy a frontális ütközés esélye nagy, a
rendszer figyelmezteti a vezet őt. Ha a rendszer úgy ítéli meg, hogy
az ütközés esélye rendkívül nagy, akkor automatikusan m űködteti a
féket, hogy segítse elkerülni az ütközést, illetve, hogy csökkentse
az ütközési sebességet.
: Felszereltségt ől függ ően
Az ütközés előtti biztonsági rendszer els ő szenzora érzékeli az
ön el őtt haladó gépjárm űveket. Ha a rendszer úgy ítéli meg,
hogy a frontális ütközés esélye nagy, az ütközés el őtti figyelmez-
tet ő jelzés elkerülő manőverre hívja fel a vezet ő figyelmét, és nö-
veli a lehetséges féknyomást, ezzel segíti elkerülni az ütközé\
st.
Ha a rendszer úgy ítéli meg, hogy a frontális ütközés esélye
rendkívül nagy, a fékek automatikusan m űködésbe lépnek, ezzel
el ősegítve az ütközés elkerülését, illetve csökkentve a gépjármű
utasait és a gépjárm űvet érő ütközés erejét.
Az ütközés el őtti figyelmeztetés id őzítése megváltoztatható, illetve a
kapcsoló használatával szükség szerint be-/kikapcsolható\
. (
216. o.)

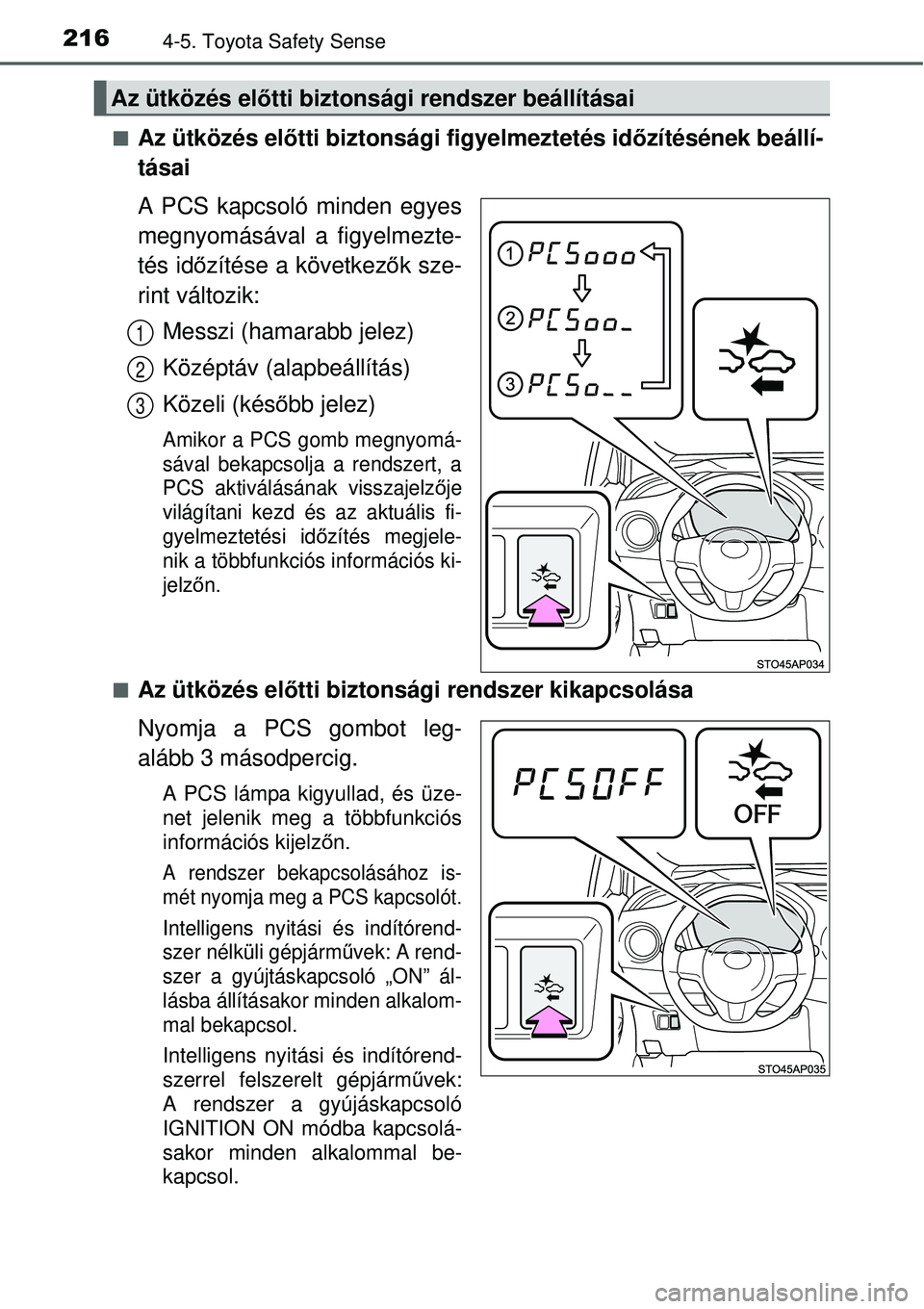

2164-5. Toyota Safety Sense
Az ütközés előtti biztonsági figyelmeztetés időzítésének beállí-
tásai
A PCS kapcsoló minden egyes
megnyomásával a figyelmezte-
tés idő zítése a következ ők sze-
rint változik:
Messzi (hamarabb jelez)
Középtáv (alapbeállítás)
Közeli (kés őbb jelez)
Amikor a PCS gomb megnyomá-
sával bekapcsolja a rendszert, a
PCS aktiválásának visszajelz ője
világítani kezd és az aktuális fi-
gyelmeztetési id őzítés megjele-
nik a többfunkciós információs ki-
jelz őn.
Az ütközés el őtti biztonsági rendszer kikapcsolása
Nyomja a PCS gombot leg-
alább 3 másodpercig.
A PCS lámpa kigyullad, és üze-
net jelenik meg a többfunkciós
információs kijelz őn.
A rendszer bekapcsolásához is-
mét nyomja meg a PCS kapcsolót.
Intelligens nyitási és indítórend-
szer nélküli gépjárm űvek: A rend-
szer a gyújtáskapcsoló „ON” ál-
lásba állításakor minden alkalom-
mal bekapcsol.
Intelligens nyitási és indítórend-
szerrel felszerelt gépjárm űvek:
A rendszer a gyújáskapcsoló
IGNITION ON módba kapcsolá-
sakor minden alkalommal be-
kapcsol.
Az ütközés előtti biztonsági rendszer beállításai
1
2
3
