2015 TOYOTA VERSO Návod na použitie (in Slovakian)

473 4-3. Údržba svojpomocou
4
Údržba a starostlivosť
VERSO_WE_OM64574SK
■Umiestnenie žiaroviek vzadu
*1: Vozidlá s ľavostranným riadením
*2: Vozidlá s pravostranným riadením
Koncové svetlo
Zadné hmlové svetlo*2
Osvetlenie evidenčného čísla Zadné smerové
svetlo
Cúvacie svetlo*1
Zadné hmlové svetlo*1
Cúvacie svetlo*2

474 4-3. Údržba svojpomocou
VERSO_WE_OM64574SK
Výmena žiaroviek
■Predtým ako vymeníte nasledujúce žiarovky:
●Svetlomet (halogénové svetlomety)
●Predné obrysové svetlo (halogénové svetlomety bez systému
svetiel pre denné svietenie)
●Predné obrysové svetlo/svetlo pre denné svietenie (halogénové
svetlomety so systémom svetiel pre denné svietenie)
●Predné smerové svetlo
Odstránenie krytu motorového priestoru. (S. 416)
Odstránenie potrubia čističa vzduchu a/alebo nalievacieho
hrdla kvapaliny ostrekovačov.
Ľavá strana
Odstráňte hornú časť potrubia
čističa vzduchu.
Vyberte upevňovaciu príchytku.
Vyberte hornú časť potrubia
čističa vzduchu, aby ste mali
ľahší prístup k žiarovkám.
Po výmene žiaroviek nezabudnite
pevne nasadiť hornú časť potru-
bia čističa vzduchu a zaistiť ho
príchytkou.
KROK1
KROK2

475 4-3. Údržba svojpomocou
4
Údržba a starostlivosť
VERSO_WE_OM64574SKPravá strana
Posuňte nalievacie hrdlo nádrž-
ky ostrekovačov.
Vyberte upevňovaciu príchytku.
Posuňte nalievacie hrdlo ná-
držky ostrekovačov.
Po výmene žiaroviek nezabudnite
pevne nainštalovať nalievacie
hrdlo kvapaliny ostrekovačov a za-
istiť ho príchytkou.
■Tlmený svetlomet (halogénové svetlomety)
Otočte kryt do otvorenej polohy
a vyberte ho.
Otvorená poloha
KROK1

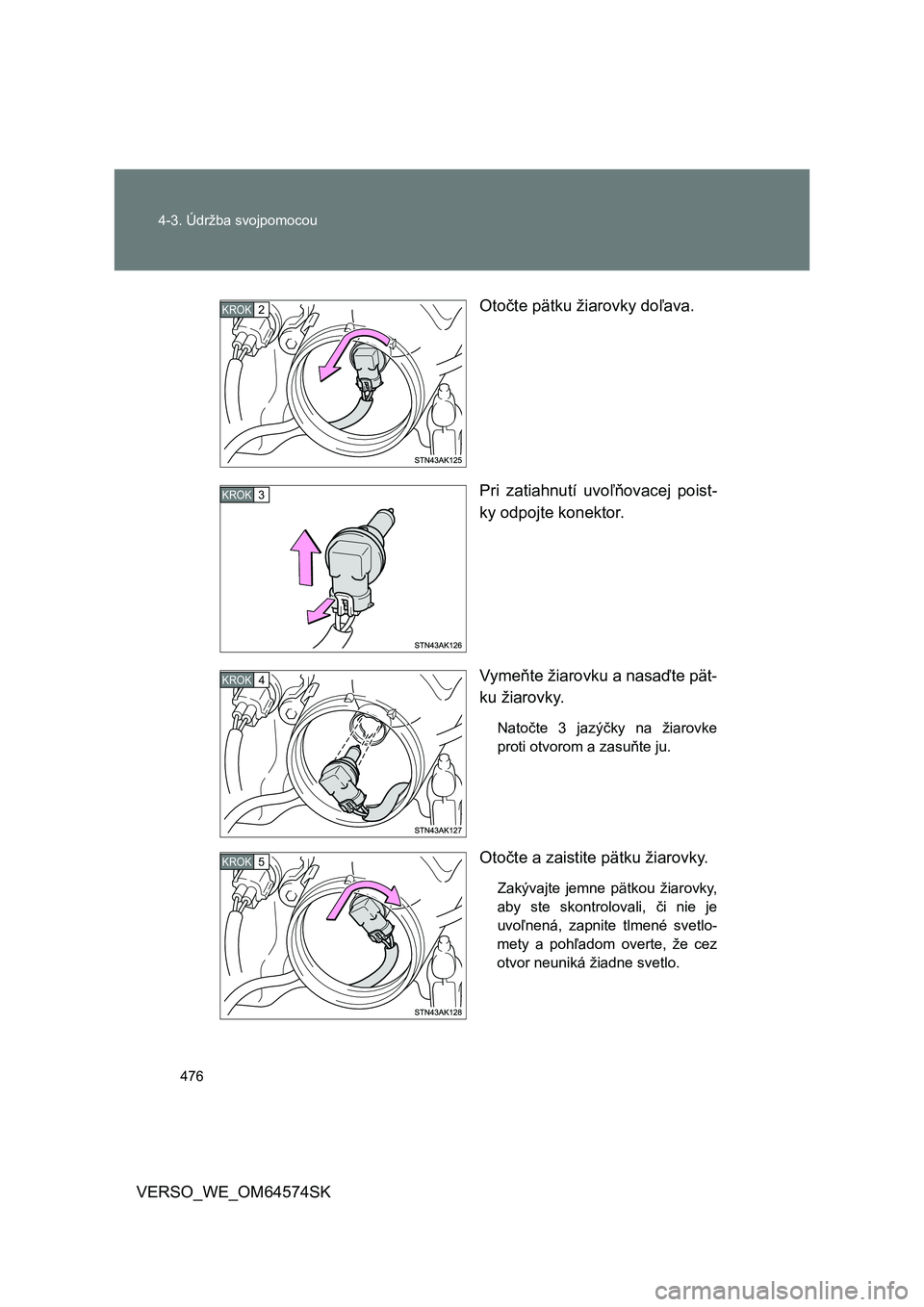

476 4-3. Údržba svojpomocou
VERSO_WE_OM64574SKOtočte pätku žiarovky doľava.
Pri zatiahnutí uvoľňovacej poist-
ky odpojte konektor.
Vymeňte žiarovku a nasaďte pät-
ku žiarovky.
Natočte 3 jazýčky na žiarovke
proti otvorom a zasuňte ju.
Otočte a zaistite pätku žiarovky.
Zakývajte jemne pätkou žiarovky,
aby ste skontrolovali, či nie je
uvoľnená, zapnite tlmené svetlo-
mety a pohľadom overte, že cez
otvor neuniká žiadne svetlo.
KROK2
KROK3
KROK4
KROK5

477 4-3. Údržba svojpomocou
4
Údržba a starostlivosť
VERSO_WE_OM64574SKNasaďte a otočte kryt do zatvo-
renej polohy.
Zatvorená poloha
Po výmene žiarovky vráťte potrubie čističa vzduchu a/alebo
nalievacie hrdlo kvapaliny ostrekovačov vykonaním .
(S. 485)
■Diaľkový svetlomet (halogénové svetlomety)
Otočte kryt do otvorenej polohy
a vyberte ho.
Otvorená poloha
KROK 6
KROK7
KROK1
KROK1

478 4-3. Údržba svojpomocou
VERSO_WE_OM64574SKOtočte pätku žiarovky doľava.
Pri zatiahnutí uvoľňovacej poist-
ky odpojte konektor.
Vymeňte žiarovku a nasaďte pät-
ku žiarovky.
Natočte 3 jazýčky na žiarovke
proti otvorom a zasuňte ju.
Otočte a zaistite pätku žiarovky.
Zakývajte jemne pätkou žiarovky,
aby ste skontrolovali, či nie je
uvoľnená, zapnite diaľkové svet-
lomety a pohľadom overte, že cez
otvor neuniká žiadne svetlo.
KROK2
KROK3
KROK4
KROK5

479 4-3. Údržba svojpomocou
4
Údržba a starostlivosť
VERSO_WE_OM64574SKNasaďte a otočte kryt do zatvo-
renej polohy.
Zatvorená poloha
Po výmene žiarovky vráťte potrubie čističa vzduchu a/alebo
nalievacie hrdlo kvapaliny ostrekovačov vykonaním .
(S. 485)
■Predné hmlové svetlo
Odstráňte skrutku a príchytku
krytu blatníka a potom čiastočne
odstráňte kryt blatníka.
KROK 6
KROK7
KROK1
KROK1

480 4-3. Údržba svojpomocou
VERSO_WE_OM64574SKPri stlačení uvoľňovacej poistky
odpojte konektor.
Otočte pätku žiarovky doľava.
Vymeňte žiarovku a nasaďte pät-
ku žiarovky.
Natočte 3 jazýčky na žiarovke
proti otvorom a zasuňte ju.
Otočte a zaistite pätku žiarovky.
Zakývajte jemne pätkou žiarovky,
aby ste skontrolovali, či nie je
uvoľnená, zapnite predné hmlo-
vé svetlá a pohľadom overte, že
cez otvor neuniká žiadne svetlo.
KROK2
KROK3
KROK4
KROK5
