2015 TOYOTA COROLLA Kezelési útmutató (in Hungarian)

5377-2. Teendők szükséghelyzetben
7
Ha baj történik
Ékelje ki a kerekeket.
Acél keréktárcsákkal felszerelt
gépjárművek esetén távolítsa el
a dísztárcsát a csavarkulcs
használatával.
A dísztárcsa megóvása érdeké-
ben helyezzen rongyot a csavar-
kulcs és a dísztárcsa közé az áb-
rán bemutatott módon.
Kissé lazítsa meg az anyákat
(egy fordítással).
Defektes kerék cseréje
1
Defektes gumiabroncsKerékék helyzete
ElőlBal oldaliA jobb hátsó gumiabroncs mögött
Jobb oldaliA bal hátsó gumiabroncs mögött
HátulBal oldaliA jobb első gumiabroncs előtt
Jobb oldaliA bal első gumiabroncs előtt
2
3

5387-2. Teendők szükséghelyzetben
Forgassa az emelő „A” részét
egészen addig, amíg az eme-
lőn lévő horony hozzá nem ér
az emelési ponthoz.
Az emelési pontok jelzései a kü-
szöblemez alatt találhatók. Az
emelési pontok helyét mutatják.
Emelje meg a gépjárművet úgy,
hogy a kerék éppen a talaj felett
legyen.
Távolítsa el a kerékanyákat és
a kereket.
A kereket a felszerelt állapotban
látható oldalával felfelé helyezze a
földre, nehogy megkarcolódjon a
keréktárcsa felülete.
4
5
6

5397-2. Teendők szükséghelyzetben
7
Ha baj történik
VIGYÁZAT!
nDefektes kerék cseréje
lNe érintse meg a keréktárcsákat vagy a fékek körüli tartományt közvetle-
nül a gépjármű vezetése után.
A gépjármű vezetése után a keréktárcsák és a fékek körüli tartomány
rendkívüli módon felforrósodik. Ha ezeket a területeket kezével, lábával
vagy más testrészével megérinti, miközben pl. kereket cserél, égési sérü-
léseket szenvedhet.
lE biztonsági figyelmeztetések be nem tartása a kerékanyák meglazulását
és a kerék kiesését okozhatja, ami halálhoz vagy súlyos sérüléshez vezet-
het.
• A kerékcsere után minél hamarabb 103 N•m (10,5kgf•m, 76 ft•lbf) for-
gatónyomatékkal meg kell húzni a kerékanyákat.
• Ne helyezzen vissza sérült keréktárcsát, mivel az lerepülhet a helyéről,
miközben a gépjármű mozog.
• Kerék felszerelésekor csak kimondottan az adott keréktárcsához gyár-
tott kerékanyákat használjon.
• Ha bármilyen repedés vagy deformáció látható a csavarokon, az anyák
meneteiben vagy a keréktárcsa csavarfurataiban, ellenőriztesse a gép-
járművet hivatalos Toyota márkakereskedésben, szervizben vagy más,
megfelelő képesítéssel és felszereléssel rendelkező szakembernél.
• Ügyeljen arra, hogy a kerékanyákat kúpos végükkel befelé szerelje be.
(455. o.)

5407-2. Teendők szükséghelyzetben
A keréktárcsa érintkező felüle-
téről távolítsa el a szennyező-
déseket és az idegen anyago-
kat.
Ha a keréktárcsa érintkező felüle-
tén idegen anyag van, a gépjármű
mozgása közben a kerékanyák ki-
lazulhatnak, és a kerék kieshet.
Szerelje fel a kereket, majd kézzel, megközelítőleg azonos erővel
húzza meg a kerékanyákat.
Ha acél keréktárcsát acél kerék-
tárcsára cserél (beleértve a
szükségpótkereket), húzza meg
az anyákat, amíg a kúpos rész
lazán hozzá nem ér a keréktár-
csa lemezéhez.
Ha alumínium keréktárcsát acél
keréktárcsára cserél (beleértve
a szükségpótkereket), húzza
meg az anyákat, amíg a kúpos
rész lazán hozzá nem ér a ke-
réktárcsa lemezéhez.
Ha alumínium keréktárcsát alu-
mínium keréktárcsára cserél,
csavarja be addig az anyákat,
amíg az alátétek el nem érik a
keréktárcsát.
A pótkerék felszerelése
1
2
Kúpos rész
Keréktárcsa-
lemez
Kúpos rész
Keréktár-
csa-
Keréktárcsa
Alátét

5417-2. Teendők szükséghelyzetben
7
Ha baj történik
Engedje le a gépjárművet.
Kétszer vagy háromszor húzza
meg alaposan a kerékanyákat
az ábrán látható sorrendben.
Meghúzási nyomaték:
103 N•m (13,4 kgf•m, 76 ft•lbf)
Teljes méretű pótkerék-gumiab-
ronccsal és acél keréktárcsá-
val felszerelt gépjárművek: He-
lyezze vissza a dísztárcsát.
Illessze a dísztárcsa kivágását a
szelephez az ábrán látható módon.
Tegye el a defektes kereket, az emelőt és a szerszámokat.
3
4
5
6

5427-2. Teendők szükséghelyzetben
nA teljes méretű pótkerék
l
Gumiabroncsnyomásra figyelmeztető rendszerrel felszerelt járművek eseté-
ben a teljes méretű pótkerék külső felületén a „Temporary use only” (csak ide-
iglenes használatra) cimke található.
A teljes méretű pótkereket csak szükséghelyzetben és rövid időre használja.
lMindig ellenőrizze a teljes méretű pótkerék nyomását.
(603. o.)
nA szükségpótkerék
lA szükségpótkerék oldalán „TEMPORARY USE ONLY” (csak ideiglenes
használatra) felirat látható.
Szükségpótkereket csak szükséghelyzetben és rövid időre használjon.
lMindig ellenőrizze a szükségpótkerék nyomását.
(603. o.)
nHa a gépjárműre szükségpótkerék van felszerelve
Szükségpótkerékkel a gépjármű szabad hasmagassága a szabvány kerék esetén
mérhetőhöz képest csökken.
nA pótkerék használatakor (gumiabroncsnyomásra figyelmeztető rend-
szerrel felszerelt gépjárművek)
Mivel a pótkerék nincs a gumiabroncsnyomásra figyelmezető rendszer szelepé-
vel és jeladójával felszerelve, a gumiabroncsnyomásra figyelmeztető rendszer
nem figyelmeztet a pótkerék alacsony gumiabroncsnyomására. Ha a pótkereket
azután cseréli ki, hogy világítani kezd a gumiabroncsnyomásra figyelmeztető lám-
pa, a lámpa továbbra is világítani fog.
nHa havas vagy jeges úton lesz valamelyik első gumiabroncs defektes
Szerelje a szükségpótkereket az egyik hátsó kerék helyére. Hajtsa végre a követ-
kező műveleteket, majd szereljen hóláncot az első kerekekre:
Valamelyik hátsó kerék helyére szerelje fel a helytakarékos pótkereket.
Szerelje fel a leszerelt hátsó kereket a defektes első kerék helyére.
Szereljen hóláncot az első gumiabroncsokra.1
2
3

5437-2. Teendők szükséghelyzetben
7
Ha baj történik

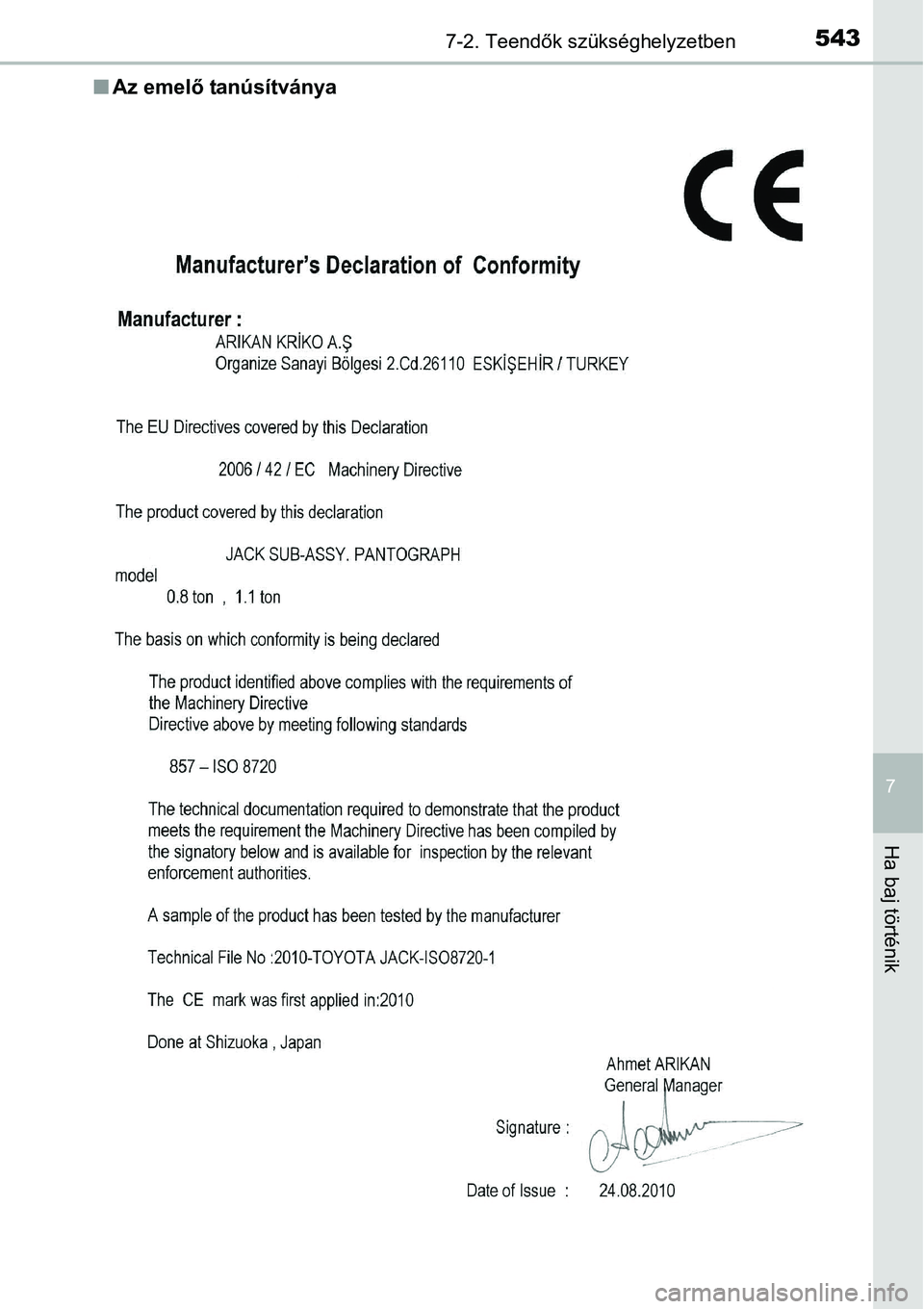

nAz emelő tanúsítványa

5447-2. Teendők szükséghelyzetben
VIGYÁZAT!
nSzükségpótkerék használatakor
lNe feledje, hogy a rendelkezésre álló szükségpótkereket kifejezetten az
Ön gépjárművéhez tervezték. A szükségpótkereket ne használja semmi-
lyen más gépjárműhöz.
lEgyidejűleg ne használjon egynél több szükségpótkereket.
lMinél előbb cserélje ki a szükségpótkereket szabvány kerékre.
lKerülje a hirtelen gyorsítást, a kapkodó kormányzást, a hirtelen fékezést
és sebességfokozat-váltást, amely hirtelen motorfékezést vált ki.
n
Ha a gépjárműre szükségpótkerék van felszerelve
Előfordulhat, hogy a gépjárműsebesség érzékelése nem pontos, és a követke-
ző rendszerek nem helyesen működnek:
nSebességkorlátozás szükségpótkerék használatakor
Ha gépjárművére szükségpótkerék van felszerelve, ne vezessen 80 km/h-nál
(50 mph) nagyobb sebességgel.
A szükségpótkereket nem nagy sebességre tervezték. A figyelmeztetés be nem
tartása halált vagy súlyos sérülést okozó balesethez vezethet.
nA szerszámok és az emelő használata után
Indulás előtt az ütközés vagy hirtelen fékezés közben okozott baleset és sérülés
elkerülése érdekében gondoskodjon arról, hogy a szerszámok és az emelő a
helyükön és megfelelően rögzítve legyenek.
• ABS és fékasszisztens
• VSC (felszereltségtől függően)
• TRC (felszereltségtől függően)• Tempomat (felszereltségtől füg-
gően)
•EPS
