2015 TOYOTA COROLLA Kezelési útmutató (in Hungarian)

2494-5. A vezetéssegítő rendszerek használata
4
Vezetés
nElső oldalérzékelők (10 érzékelős típusok esetén)
nKözépső érzékelők
Akadály hozzávetőleges
távolságaTöbbfunkciós informá-
ciós kijelzőFigyelmeztető
hangjelzés
Kevesebb, mint 25 cm
(0,8 ft)Folyamatos
Akadály hozzávetőleges
távolságaTöbbfunkciós informá-
ciós kijelzőFigyelmeztető
hangjelzés
Elöl: 100–55 cm
(3,3–1,8 ft.)
Hátul: 150–55 cm
(4,9–1,8 ft.)Lassú
(55–42,5 cm.)
(1,8–1,4 ft.)Közepes
42,5–30 cm
(1,4–1,0 ft.)Gyors
Kevesebb, mint 30 cm
(1,0 ft)Folyamatos

2504-5. A vezetéssegítő rendszerek használata
Kb. 100 cm (3,3 ft.)
Kb. 150 cm (4,9 ft.)
Kb. 25 cm (0,8 ft.)
*
Kb. 50 cm (1,6 ft.)
Kb. 50 cm (1,6 ft.)
Az ábra az érzékelők érzékelési
tartományát mutatja. Ne feledje,
hogy az érzékelők nem képesek
észlelni a gépjárműhöz nagyon kö-
zel lévő akadályokat.
Az érzékelők érzékelési tartomá-
nya az akadály alakjától stb. függő-
en változhat.
*: 10 érzékelős típusok esetén
Az érzékelők érzékelési tartománya
1
2
3
4
5

2514-5. A vezetéssegítő rendszerek használata
4
Vezetés
nAz érzékelők észlelő működésével kapcsolatos tudnivalók
lA gépjárművet meghatározó bizonyos feltételek és a környezet függvény-
ében előfordulhat, hogy az érzékelők kevésbé hatékonyan észlelik az aka-
dályokat. Az alábbiakban azon helyzetek felsorolása olvasható, amelyek
esetén ez előfordulhat.
• Az érzékelőn jég, hó vagy sár van.
• Az érzékelő befagyott.
• Az érzékelő takarásban van.
• A gépjármű jelentősen megdőlt valamelyik oldalra.
• Rendkívül hepehupás úton, lejtőn, kavicson vagy füvön.
• A gépjármű környezetében hangos gépjárműkürt, motorkerékpár, nehéz
gépjárművek légfékje vagy egyéb hangos zajforrás van, amely ultrahang-
hullámokat bocsát ki.
• Egy másik, parkolássegítő érzékelőrendszerrel felszerelt gépjármű van a
közelben.
• Az érzékelőt vízpermet vagy heves eső éri.
• Valamelyik gépjárművön lökhárítósarokra szerelt antenna vagy vezeték
nélküli antenna van.
• Felszerelte a vonószemet.
• A lökhárítót vagy az érzékelőt erős ütés éri.
• A gépjármű magas vagy ívelt járdaszegélyhez közeledik.
•Erős napsütésben vagy rendkívüli hidegben.
• Nem eredeti Toyota felfüggesztés (alacsonyabb felfüggesztés stb.) van
felszerelve.
A fenti példák mellett vannak olyan helyzetek, amikor az érzékelő a táblákat vagy
az egyéb tárgyakat formájuk miatt a ténylegesnél közelebbinek észleli.
lElőfordulhat, hogy az érzékelő nem észleli az akadályt annak alakja miatt.
Különösen ügyeljen a következő tárgyakra:
• Drótok, vezetékek, kerítések, kötelek stb.
• Pamut, hó és egyéb, hanghullámokat elnyelő anyagok
• Kiszögellések
• Alacsony tárgyak
• Magas tárgyak a gépjármű irányába kiugró felső résszel
nHa a kijelzőn üzenet jelenik meg
512. o.

2524-5. A vezetéssegítő rendszerek használata

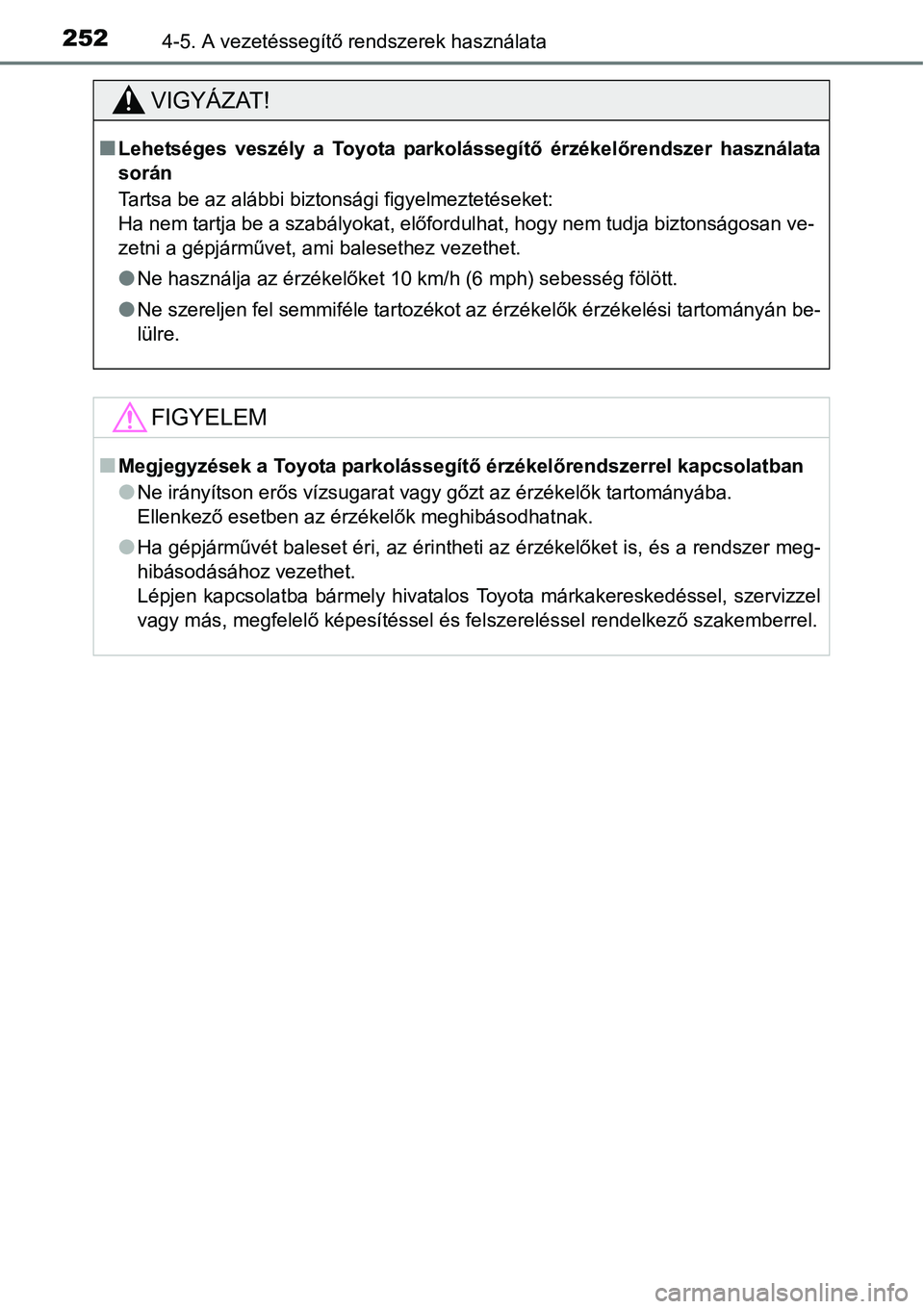

VIGYÁZAT!
nLehetséges veszély a Toyota parkolássegítő érzékelőrendszer használata
során
Tartsa be az alábbi biztonsági figyelmeztetéseket:
Ha nem tartja be a szabályokat, előfordulhat, hogy nem tudja biztonságosan ve-
zetni a gépjárművet, ami balesethez vezethet.
lNe használja az érzékelőket 10 km/h (6 mph) sebesség fölött.
lNe szereljen fel semmiféle tartozékot az érzékelők érzékelési tartományán be-
lülre.
FIGYELEM
nMegjegyzések a Toyota parkolássegítő érzékelőrendszerrel kapcsolatban
lNe irányítson erős vízsugarat vagy gőzt az érzékelők tartományába.
Ellenkező esetben az érzékelők meghibásodhatnak.
lHa gépjárművét baleset éri, az érintheti az érzékelőket is, és a rendszer meg-
hibásodásához vezethet.
Lépjen kapcsolatba bármely hivatalos Toyota márkakereskedéssel, szervizzel
vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakemberrel.

2534-5. A vezetéssegítő rendszerek használata
4
Vezetés
Egyszerű IPA (egyszerű működtetésű, intel-
ligens parkolássegítő rendszer)

: Felszereltségtől függően
Az egyszerű IPA a párhuzamos parkolási manővereket segítő
rendszer. Ha két parkoló gépjármű közé vagy egy parkoló gép-
jármű mögé szeretne beállni, az első lökhárító oldalaiba beépí-
tett érzékelők használhatók megfelelő parkolóhely észlelésére.
Ekkor a parkolási manőverek segítése a kormánykerék automa-
tikus működtetésével történik.
Megfelelő parkolóhely észlelése
Parkolás a gépjárművel észlelt parkolóhelyre
*
A kormánykerék forgatása a kiválasztott parkolóhelyre történő
parkoláshoz
*
A kiválasztott parkolóhelyre történő parkolás befejeződött*
*
: A kormánykerék működtetése automatikus.
1
2
3
4

2544-5. A vezetéssegítő rendszerek használata
Az egyszerű IPA-t a többfunkciós információs kijelzőn megjelenő üze-
neteknek és a hangjelzéseknek megfelelően működtesse.
A rendszer észleli az első utas oldalán lévő parkolóhelyeket, és segíti az
észlelt parkolóhelyre történő parkolást.
Ha a vezető oldalán található parkolóhelyre szeretne beállni, jelezze az
irányjelző-kapcsolókarral, hogy a vezető oldala felé kíván kanyarodni.
Hagyja az irányjelző-kapcsolókart mindaddig ebben a helyzetben, amíg az
automatikus kormányzás el nem kezdődik.
Kapcsolja be az egyszerű IPA
kapcsolóját, miközben a gépjár-
mű 30 km/h (18 mph) vagy ki-
sebb sebességgel halad.
A rendszer működése közben a
többfunkciós információs kijelző a
parkolóhely-észlelés képernyőjére
vált.
Haladjon a gépjárművel a par-
koló gépjárművektől kb. 1 m-es
(3 ft.) távolságot tartva.
Amennyire csak lehet, haladjon a
gépjárművel a parkoló gépjármű-
vekkel és a szegéllyel párhuzamo-
san.
Kisebb sebességen a rendszer se-
gítségével jobban biztosítható a
párhuzamosság a parkoló gépjár-
művekkel és a szegéllyel, és meg-
felelőbb helyzetbe állhat be a par-
kolóhely előtt és mögött parkoló
gépjárművek közé.
Az észlelendő parkolóhely szüksé-
ges hosszúsága a gépjármű
hosszától kb. 1 m-rel (3 ft.)
hosszabb.
Tartsa a legfeljebb 30 km/h-s (18
mph) gépjárműsebességet.
Az egyszerű IPA használata
1
Kb. 1 m (3 ft.)
2

2554-5. A vezetéssegítő rendszerek használata
4
Vezetés
A többfunkciós információs ki-
jelző megváltozásakor csök-
kentse a gépjárműsebességet.
Lassan guruljon előre a gépjármű-
vel, amíg hangjelzést nem hall.
A hangjelzés megszólalásakor
álljon meg a gépjárművel.
A többfunkciós információs kijelző
másik kijelzésre vált.
Szemrevételezéssel ellenőrizze,
hogy az észlelt helyen biztonságo-
san parkolhat-e.
Ha a gépjármű a hangjelzést köve-
tően 10 m-t (32 ft.) vagy többet gu-
rul, a rendszer új parkolóhelyet
kezd keresni.
3
4

2564-5. A vezetéssegítő rendszerek használata
Kapcsolja a sebességváltó kart
R helyzetbe.
A többfunkciós információs kijelző
vált, és az automatikus kormány-
zás elkezdődik. Miközben ügyel ar-
ra, hogy ne fogja meg a kormány-
kereket, és ellenőrzi a környező
terület biztonságát, lassan tolas-
son a gépjárművel a gázpedál és a
fékpedál működtetésével. Az auto-
matikus kormányzás alatt tartsa a
legfeljebb 6 km/h-s (3 mph) gépjár-
műsebességet.
A többfunkciós információs ki-
jelző megváltozásakor csök-
kentse a gépjárműsebességet.
A gépjármű mögötti tartomány biz-
tonságának ellenőrzésekor lassan
tolasson a gépjárművel.
5
6
