2015 TOYOTA COROLLA Kezelési útmutató (in Hungarian)

4736-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
Helyezzen be új izzót.
Igazítsa be az izzón lévő 3 kiálló
részt a kerethez, és helyezze be
az izzót.
Csavarja be az óramutató járá-
sával megegyező irányban, és
rögzítse az izzó foglalatát.
Szerelje be a csatlakozót.
Finoman mozgassa meg a csat-
lakozót, hogy nem laza-e, kap-
csolja be az első ködlámpákat,
és szemrevételezéses ellenőr-
zéssel győződjön meg arról,
hogy esetleges helytelen szere-
lés miatt nem észlelhető-e a
fény kiszűrődése.
A kerékdoblemez felszerelésekor fordított sorrendben hajtsa
végre a és a lépést.
Győződjön meg arról, hogy a kerékdoblemez rögzítve van a lökhárító
belső oldalához.
5
6
7
21

4746-3. Karbantartás saját kivitelezésben
nElső helyzetjelző lámpák (izzós típus) (felszereltségtől függően)
Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.1
2
3

4756-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
nElső irányjelző lámpa
Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
1
2
3

4766-3. Karbantartás saját kivitelezésben

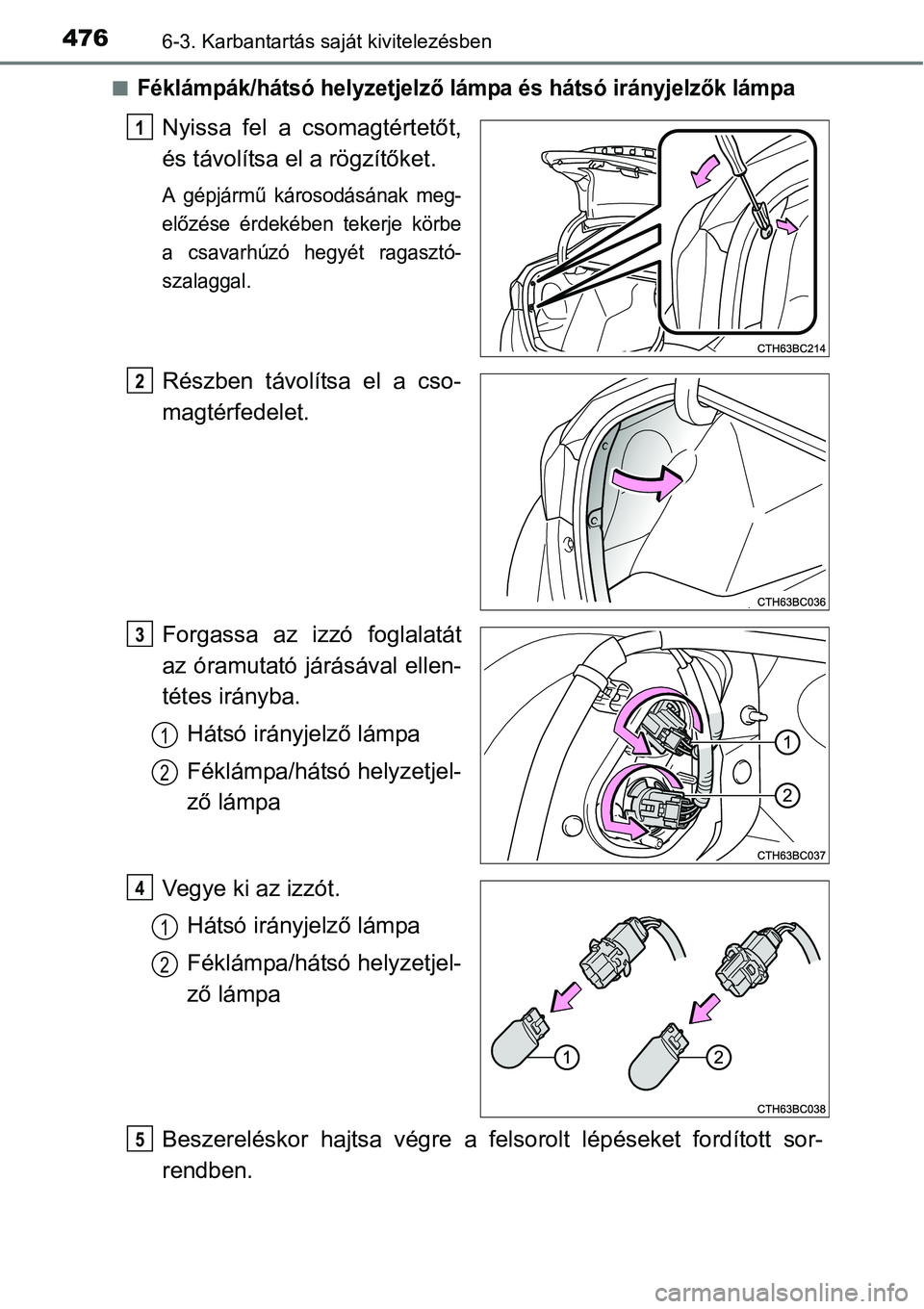

nFéklámpák/hátsó helyzetjelző lámpa és hátsó irányjelzők lámpa
Nyissa fel a csomagtértetőt,
és távolítsa el a rögzítőket.
A gépjármű károsodásának meg-
előzése érdekében tekerje körbe
a csavarhúzó hegyét ragasztó-
szalaggal.
Részben távolítsa el a cso-
magtérfedelet.
Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Hátsó irányjelző lámpa
Féklámpa/hátsó helyzetjel-
ző lámpa
Vegye ki az izzót.
Hátsó irányjelző lámpa
Féklámpa/hátsó helyzetjel-
ző lámpa
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
1
2
3
1
2
4
1
2
5

4776-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
nHátsó ködlámpa (felszereltségtől függően), hátsó helyzetjelző
lámpa és tolatólámpa
Nyissa fel a csomagtértetőt,
és távolítsa el a rögzítőket.
Majd részben távolítsa el a
csomagtérpanel borítását.
A gépjármű károsodásának meg-
előzése érdekében tekerje körbe
a csavarhúzó hegyét ragasztó-
szalaggal.
Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Hátsó helyzetjelző lámpa
Hátsó ködlámpa
Tolatólámpa
Vegye ki az izzót.
Hátsó helyzetjelző lámpa
Hátsó ködlámpa
Tolatólámpa
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
1
2
1
2
3
3
1
2
3
4

4786-3. Karbantartás saját kivitelezésben
nRendszámtábla-világítás
Vegye le a záróüveget.
Helyezzen egy megfelelő mére-
tű csavarhúzót a záróüveg lyu-
kába, és az ábrán látható mó-
don emelje le.
A gépjármű sérülésének megelő-
zése érdekében csavarjon ra-
gasztószalagot a csavarhúzóra.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
1
2
3

4796-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
nOldalsó irányjelző lámpa:
Vegye le a borítást.
Helyezzen be egy laposfejű csa-
varhúzót, és csúsztassa végig
az oldalsó irányjelző lámpa
mentén.
A gépjármű sérülésének meg-
előzése érdekében csavarjon
ragasztószalagot a laposfejű
csavarhúzóra.
Nyomja meg a két rögzítőt és
távolítsa el az oldalsó irány-
jelzőt annak házából.
Távolítsa el az aljzatot az ol-
dalsó irányjelző házából.
Vegye ki az izzót.
1
2
3
4

4806-3. Karbantartás saját kivitelezésben
Cserélje ki az izzót, és he-
lyezze vissza az aljzatot az
oldalsó irányjelző házába.
Igazítsa be az aljzat hornyait az
oldalsó irányjelző lámpa házá-
hoz.
Helyezze vissza az oldalsó
irányjelző lámpát úgy, hogy a
kábelköteg annak alsó részé-
ben fut.
Helyezze el a 6 fület és he-
lyezze vissza a borítást.
Miután kattanó hangot hallott,
győződjön meg a borítás biztos
rögzítettségéről.
5
6
7
