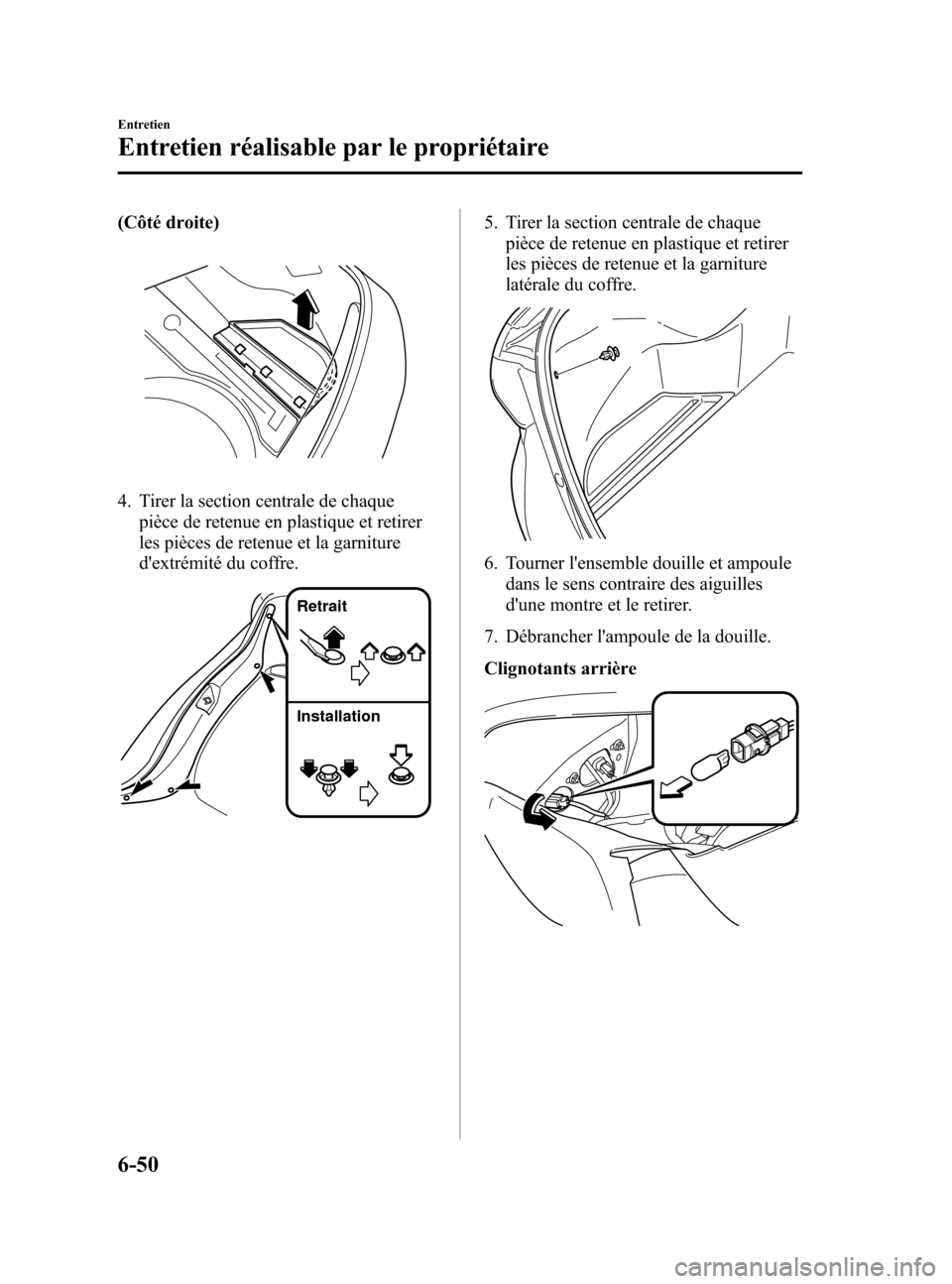

4. Tirer la section centrale de chaquepièce de retenue en plastique et retirer
les pièces de retenue et la garniture
d'extrémité du coffre.
Retrait
Installation
5. Tirer la section centrale de chaquepièce de retenue en plastique et retirer
les pièces de retenue et la garniture
latérale du coffre.
6. Tourner l'ensemble douille et ampouledans le sens contraire des aiguilles
d'une montre et le retirer.
7. Débrancher l'ampoule de la douille.
Clignotants arrière
6-50
Entretien
Entretien réalisable par le propriétaire
Mazda6_8DQ9-EC-13L_Edition2 Page480
Wednesday, February 26 2014 2:42 PM
Form No.8DQ9-EC-13L

Black plate (481,1)

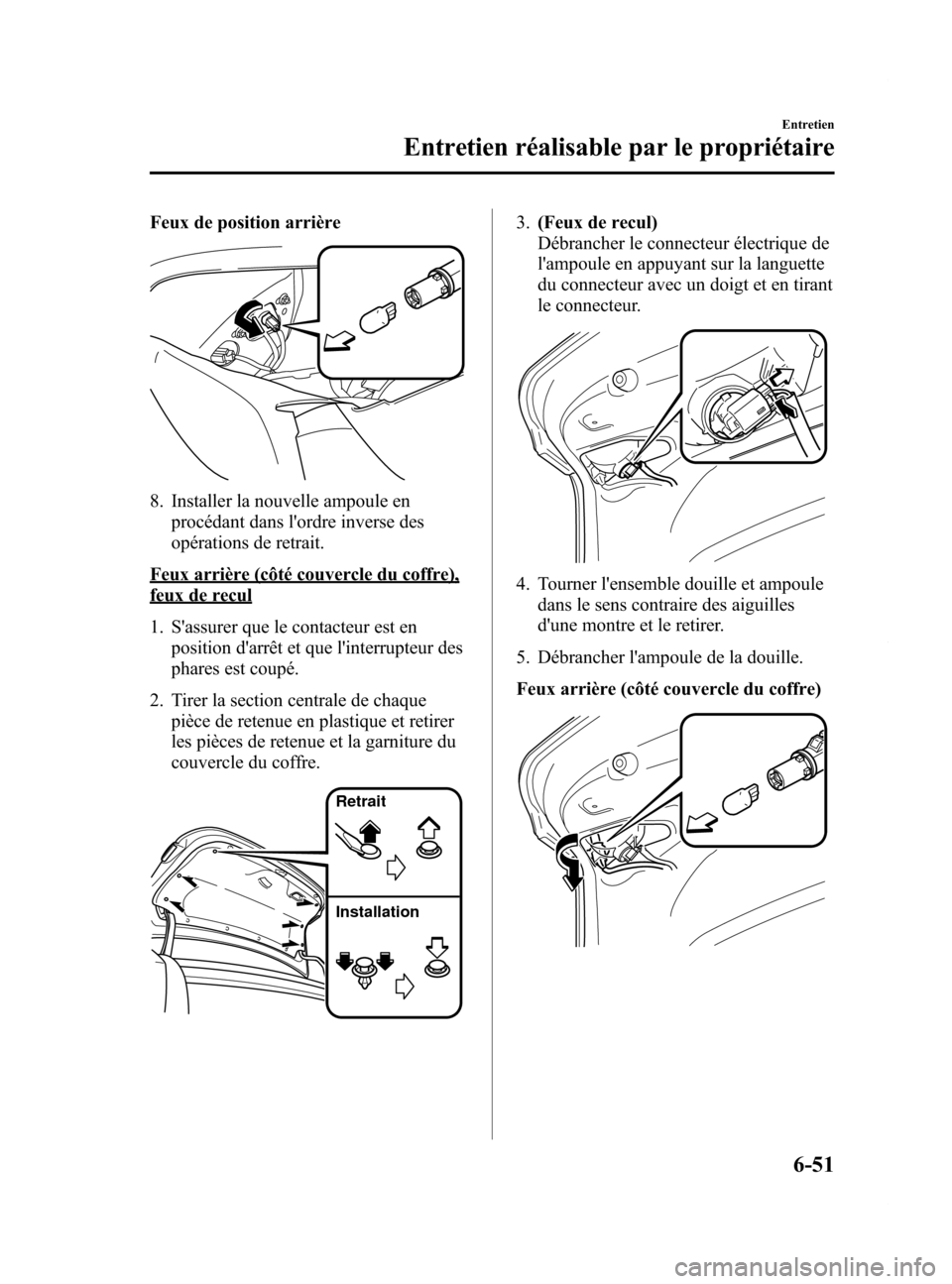

Feux de position arrière
8. Installer la nouvelle ampoule enprocédant dans l'ordre inverse des
opérations de retrait.
Feux arrière (côté couvercle du coffre),
feux de recul
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Tirer la section centrale de chaque pièce de retenue en plastique et retirer
les pièces de retenue et la garniture du
couvercle du coffre.
Retrait
Installation
3.(Feux de recul)
Débrancher le connecteur électrique de
l'ampoule en appuyant sur la languette
du connecteur avec un doigt et en tirant
le connecteur.
4. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
5. Débrancher l'ampoule de la douille.
Feux arrière (côté couvercle du coffre)
Entretien
Entretien réalisable par le propriétaire
6-51
Mazda6_8DQ9-EC-13L_Edition2 Page481
Wednesday, February 26 2014 2:42 PM
Form No.8DQ9-EC-13L

Black plate (482,1)

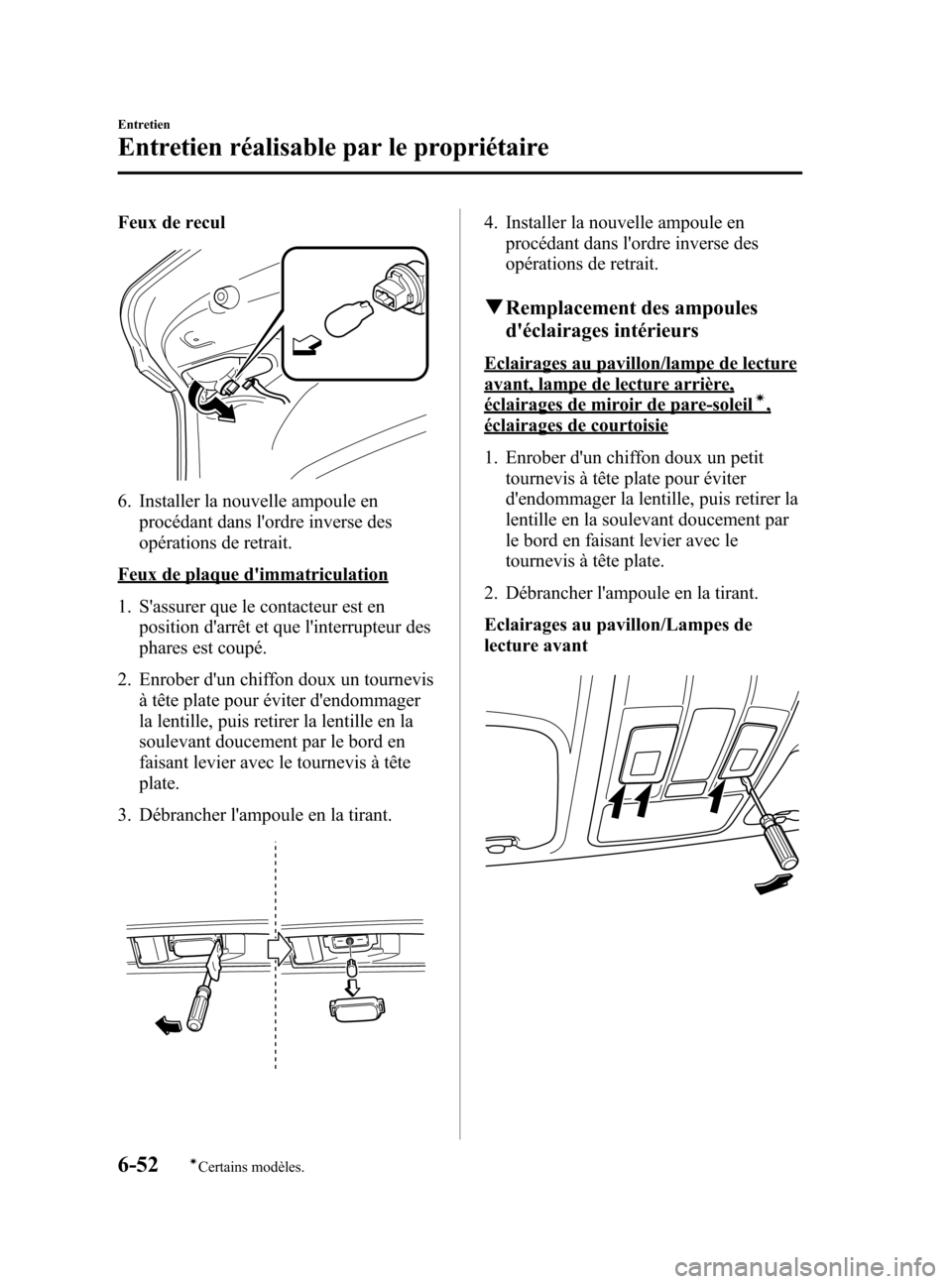

Feux de recul
6. Installer la nouvelle ampoule enprocédant dans l'ordre inverse des
opérations de retrait.
Feux de plaque d'immatriculation
1. S'assurer que le contacteur est enposition d'arrêt et que l'interrupteur des
phares est coupé.
2. Enrober d'un chiffon doux un tournevis à tête plate pour éviter d'endommager
la lentille, puis retirer la lentille en la
soulevant doucement par le bord en
faisant levier avec le tournevis à tête
plate.
3. Débrancher l'ampoule en la tirant.
4. Installer la nouvelle ampoule en procédant dans l'ordre inverse des
opérations de retrait.
qRemplacement des ampoules
d'éclairages intérieurs
Eclairages au pavillon/lampe de lecture
avant, lampe de lecture arrière,
éclairages de miroir de pare-soleilí,
éclairages de courtoisie
1. Enrober d'un chiffon doux un petit
tournevis à tête plate pour éviter
d'endommager la lentille, puis retirer la
lentille en la soulevant doucement par
le bord en faisant levier avec le
tournevis à tête plate.
2. Débrancher l'ampoule en la tirant.
Eclairages au pavillon/Lampes de
lecture avant
6-52
Entretien
íCertains modèles.
Entretien réalisable par le propriétaire
Mazda6_8DQ9-EC-13L_Edition2 Page482
Wednesday, February 26 2014 2:42 PM
Form No.8DQ9-EC-13L

Black plate (483,1)

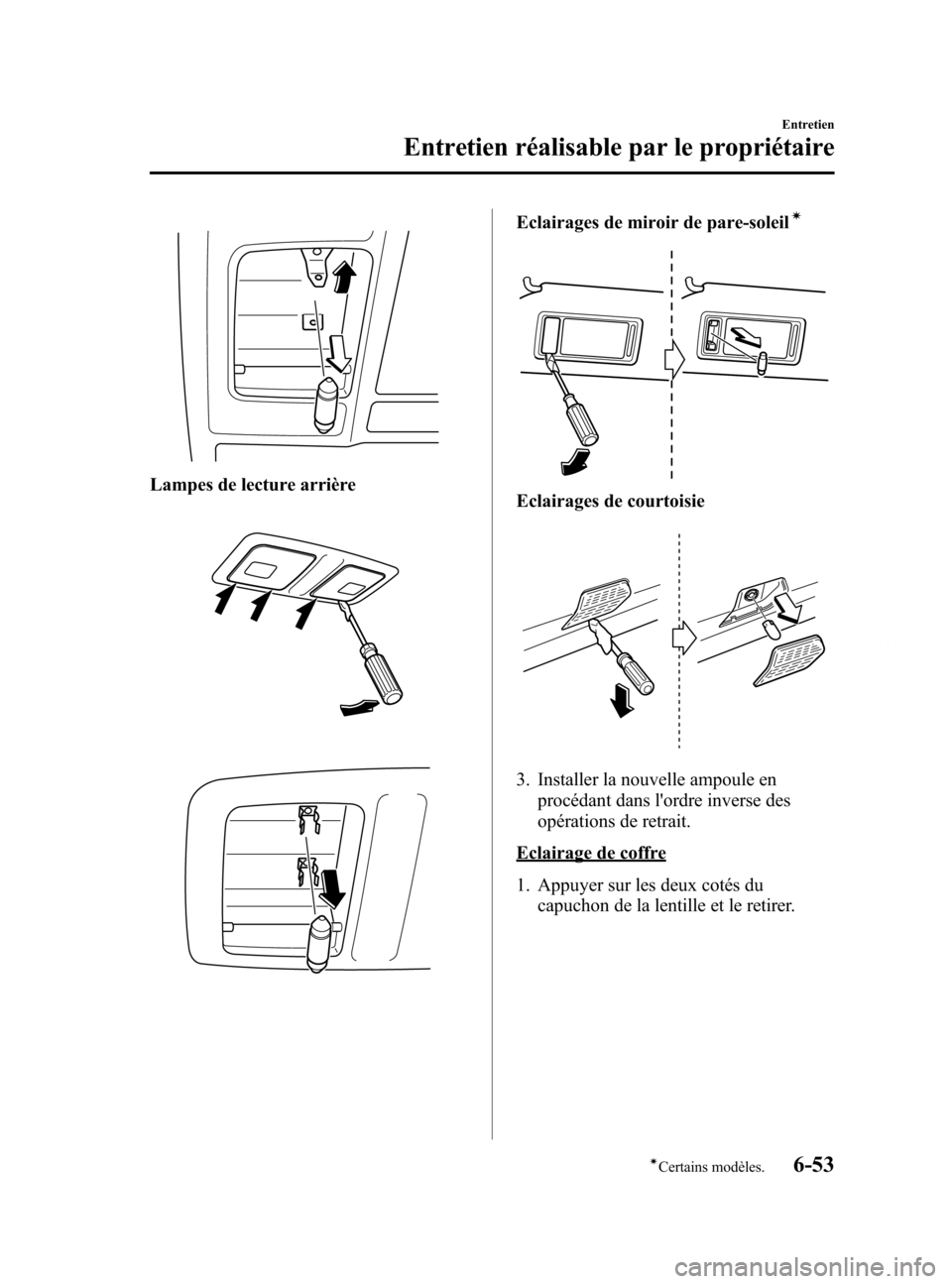

Lampes de lecture arrière
Eclairages de miroir de pare-soleilí
Eclairages de courtoisie
3. Installer la nouvelle ampoule enprocédant dans l'ordre inverse des
opérations de retrait.
Eclairage de coffre
1. Appuyer sur les deux cotés du
capuchon de la lentille et le retirer.
Entretien
Entretien réalisable par le propriétaire
6-53íCertains modèles.
Mazda6_8DQ9-EC-13L_Edition2 Page483
Wednesday, February 26 2014 2:42 PM
Form No.8DQ9-EC-13L

Black plate (484,1)

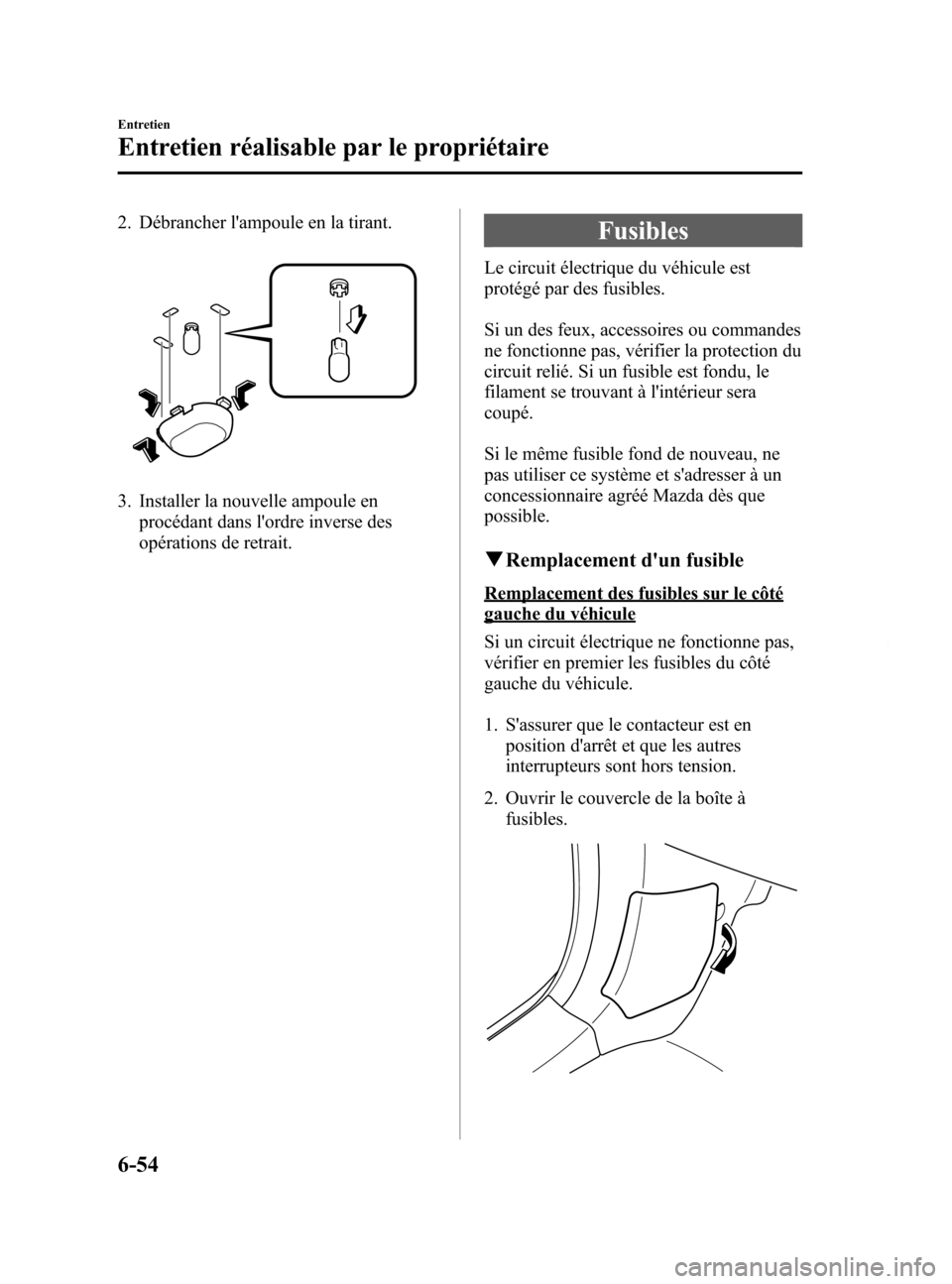

2. Débrancher l'ampoule en la tirant.
3. Installer la nouvelle ampoule enprocédant dans l'ordre inverse des
opérations de retrait.
Fusibles
Le circuit électrique du véhicule est
protégé par des fusibles.
Si un des feux, accessoires ou commandes
ne fonctionne pas, vérifier la protection du
circuit relié. Si un fusible est fondu, le
filament se trouvant à l'intérieur sera
coupé.
Si le même fusible fond de nouveau, ne
pas utiliser ce système et s'adresser à un
concessionnaire agréé Mazda dès que
possible.
qRemplacement d'un fusible
Remplacement des fusibles sur le côté
gauche du véhicule
Si un circuit électrique ne fonctionne pas,
vérifier en premier les fusibles du côté
gauche du véhicule.
1. S'assurer que le contacteur est en
position d'arrêt et que les autres
interrupteurs sont hors tension.
2. Ouvrir le couvercle de la boîte à fusibles.
6-54
Entretien
Entretien réalisable par le propriétaire
Mazda6_8DQ9-EC-13L_Edition2 Page484
Wednesday, February 26 2014 2:42 PM
Form No.8DQ9-EC-13L

Black plate (485,1)
3. Tirer le fusible droit à l'aide de l'outilde retrait fourni dans la boîte à fusibles
du compartiment moteur.
4. Vérifier le fusible et le remplacer s'ilest fondu.
Normal Fondu
5. Insérer un fusible neuf de même valeur,
et s'assurer qu'il est fermement installé.
S'il n'est pas fermement installé, le faire
installer par un mécanicien
expérimenté. Nous recommandons un
concessionnaire agréé Mazda.
Si un fusible de rechange n'est pas
disponible, utiliser un fusible de même
valeur nominale issu d'un circuit non
nécessaire à la conduite du véhicule,
comme le circuit AUDIO ou OUTLET.
ATTENTION
Toujours remplacer un fusible par un
fusible Mazda authentique ou
équivalent de même valeur nominale.
Sinon cela risque d'endommager le
circuit électrique.
6. Réinstaller le couvercle en prenant soin qu'il est bien installé.
Remplacement des fusibles sous le
capot
Si les phares ou d'autres composantes
électriques ne fonctionnent pas et que les
fusibles se trouvant dans l'habitacle sont
corrects, vérifier le porte-fusibles situé
dans le compartiment moteur. Si un des
fusibles est fondu, il doit être remplacé.
Suivre les étapes suivantes:
1. S'assurer que le contacteur est en
position d'arrêt et que les autres
interrupteurs sont hors tension.
2. Retirer le couvercle du porte-fusibles.
Entretien
Entretien réalisable par le propriétaire
6-55
Mazda6_8DQ9-EC-13L_Edition2 Page485
Wednesday, February 26 2014 2:42 PM
Form No.8DQ9-EC-13L

Black plate (486,1)

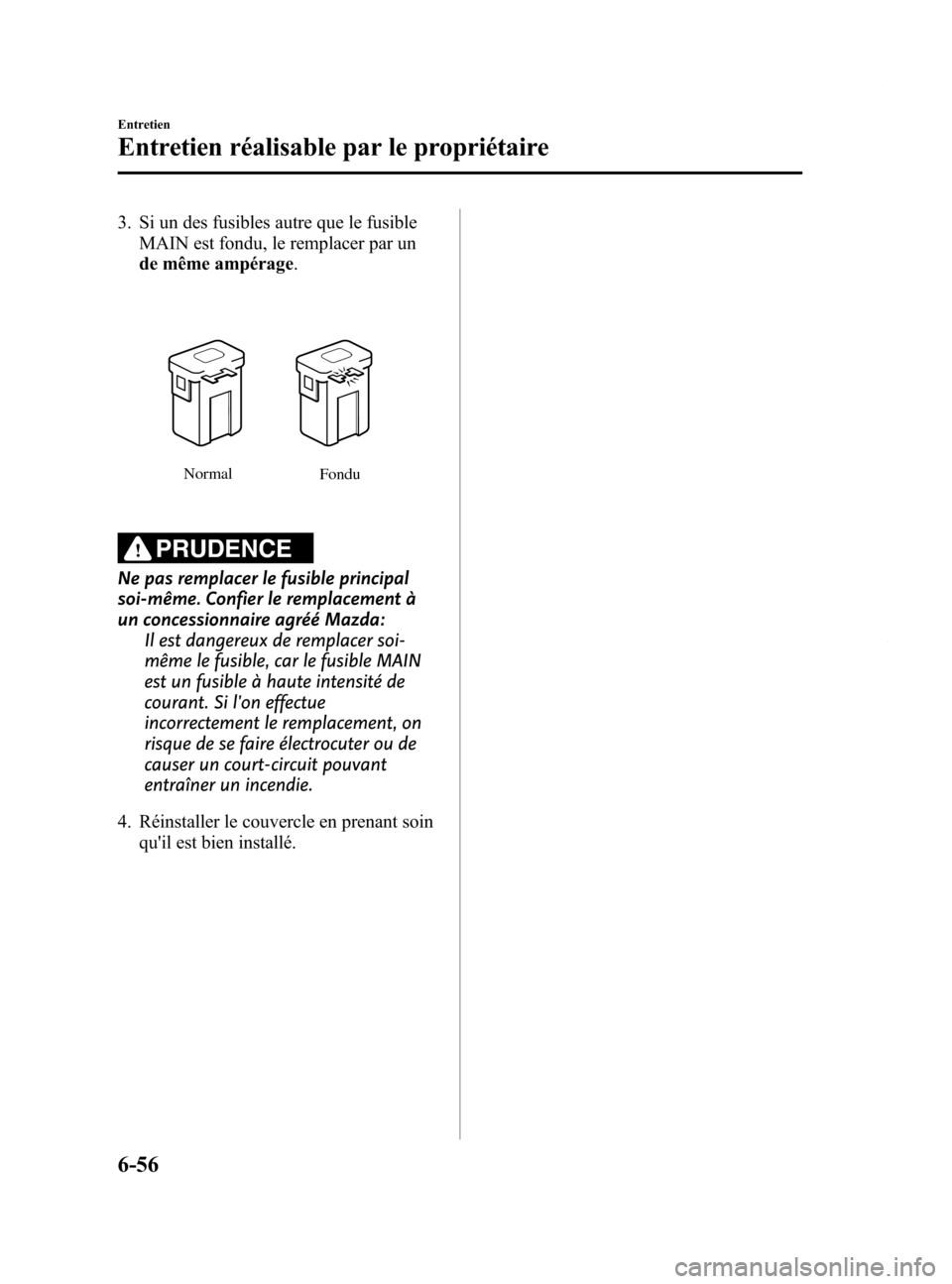

3. Si un des fusibles autre que le fusibleMAIN est fondu, le remplacer par un
de même ampérage .
Normal
Fondu
PRUDENCE
Ne pas remplacer le fusible principal
soi-même. Confier le remplacement à
un concessionnaire agréé Mazda:
Il est dangereux de remplacer soi-
même le fusible, car le fusible MAIN
est un fusible à haute intensité de
courant. Si l'on effectue
incorrectement le remplacement, on
risque de se faire électrocuter ou de
causer un court-circuit pouvant
entraîner un incendie.
4. Réinstaller le couvercle en prenant soin qu'il est bien installé.
6-56
Entretien
Entretien réalisable par le propriétaire
Mazda6_8DQ9-EC-13L_Edition2 Page486
Wednesday, February 26 2014 2:42 PM
Form No.8DQ9-EC-13L

Black plate (487,1)

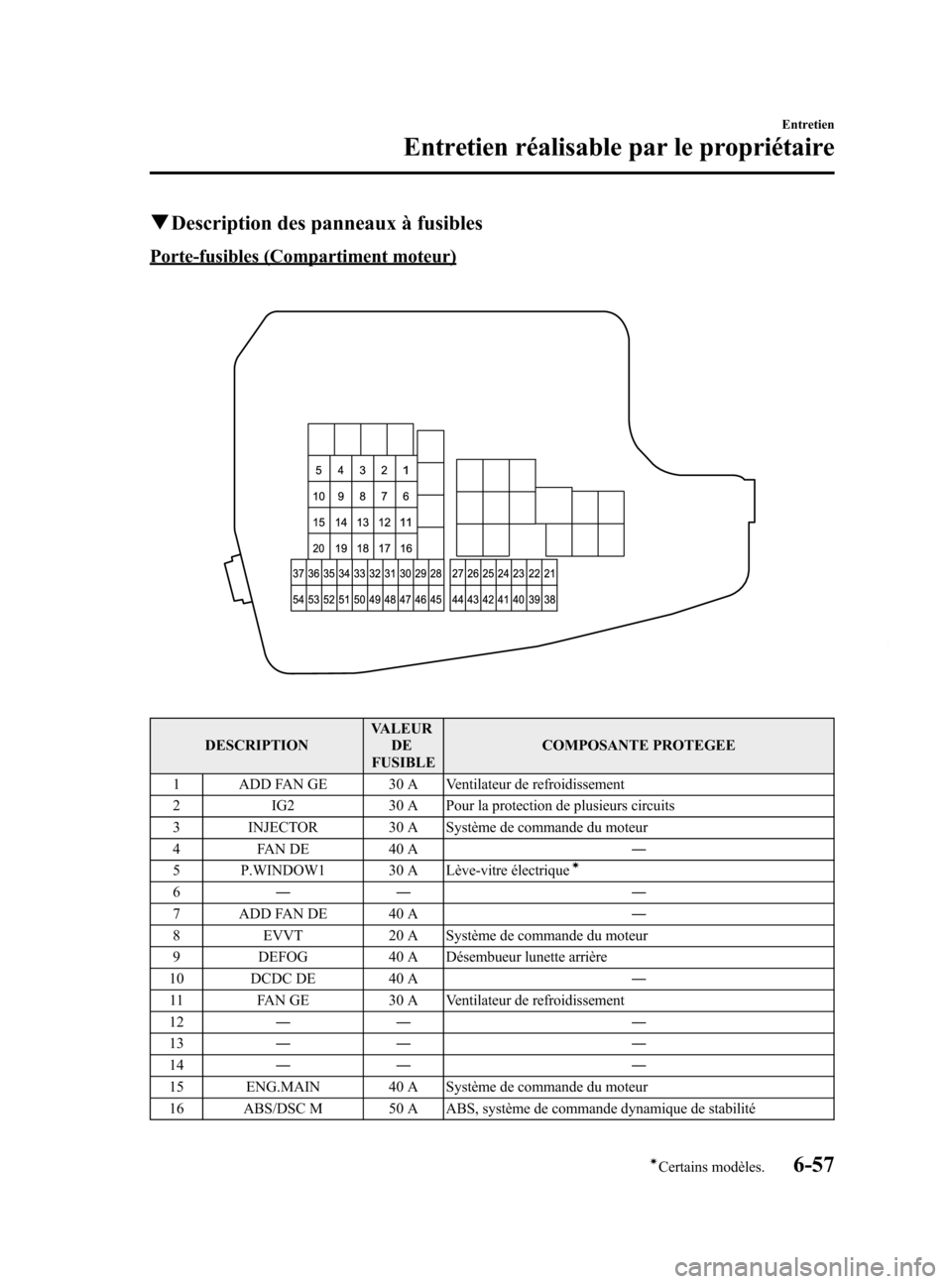

qDescription des panneaux à fusibles
Porte-fusibles (Compartiment moteur)
DESCRIPTION VALEUR
DE
FUSIBLE COMPOSANTE PROTEGEE
1 ADD FAN GE 30 A Ventilateur de refroidissement
2 IG2 30 A Pour la protection de plusieurs circuits
3 INJECTOR 30 A Système de commande du moteur
4 FAN DE 40 A ―
5 P.WINDOW1 30 A Lève-vitre électrique
í
6 ―― ―
7 ADD FAN DE 40 A ―
8 EVVT 20 A Système de commande du moteur
9 DEFOG 40 A Désembueur lunette arrière
10 DCDC DE 40 A ―
11 FAN GE 30 A Ventilateur de refroidissement
12 ―― ―
13 ―― ―
14 ―― ―
15 ENG.MAIN 40 A Système de commande du moteur
16 ABS/DSC M 50 A ABS, système de commande dynamique de stabilité
Entretien
Entretien réalisable par le propriétaire
6-57íCertains modèles.
