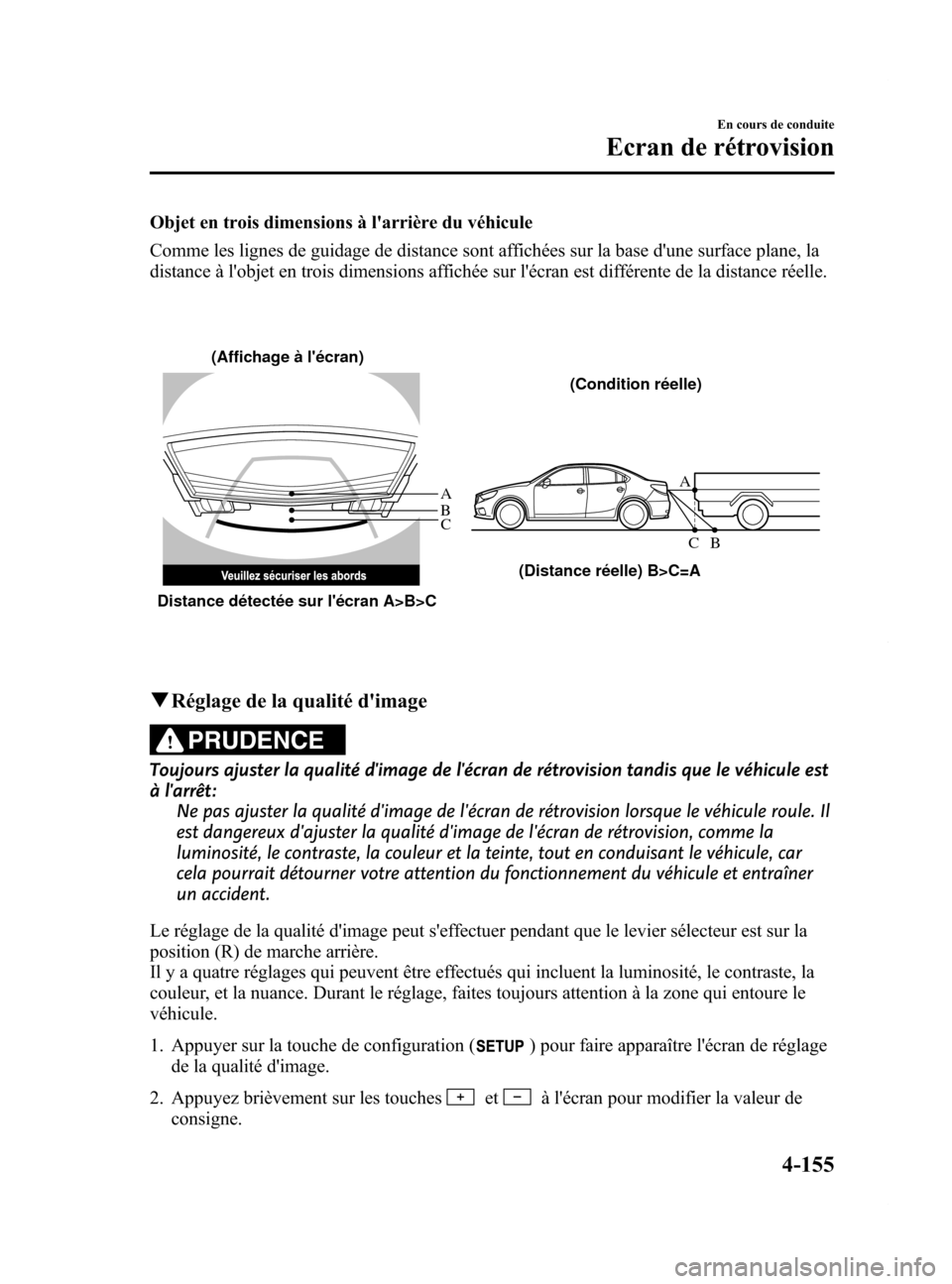

Black plate (295,1)
Objet en trois dimensions à l'arrière du véhicule
Comme les lignes de guidage de distance sont affichées sur la base d'une surface plane, la
distance à l'objet en trois dimensions affichée sur l'écran est différente de la distance réelle.
A
A
C B
CB
(Distance réelle) B>C=A
Distance détectée sur l'écran A>B>C (Affichage à l'écran)
(Condition réelle)
qRéglage de la qualité d'image
PRUDENCE
Toujours ajuster la qualité d'image de l'écran de rétrovision tandis que le véhicule est
à l'arrêt:
Ne pas ajuster la qualité d'image de l'écran de rétrovision lorsque le véhicule roule. Il
est dangereux d'ajuster la qualité d'image de l'écran de rétrovision, comme la
luminosité, le contraste, la couleur et la teinte, tout en conduisant le véhicule, car
cela pourrait détourner votre attention du fonctionnement du véhicule et entraîner
un accident.
Le réglage de la qualité d'image peut s'effectuer pendant que le levier sélecteur est sur la
position (R) de marche arrière.
Il y a quatre réglages qui peuvent être effectués qui incluent la luminosité, le contraste, la
couleur, et la nuance. Durant le réglage, faites toujours attention à la zone qui entoure le
véhicule.
1. Appuyer sur la touche de configuration (
) pour faire apparaître l'écran de réglage
de la qualité d'image.
2. Appuyez brièvement sur les touches
età l'écran pour modifier la valeur de
consigne.
En cours de conduite
Ecran de rétrovision
4-155
Mazda6_8DQ9-EC-13L_Edition2 Page295
Wednesday, February 26 2014 2:39 PM
Form No.8DQ9-EC-13L

Black plate (466,1)
Pneus
Pour des performances optimales, la
sécurité, et l'économie de carburant
maximale, les pneus doivent toujours être
gonflés aux pressions de gonflage
recommandées et respecter également les
limites de charge et la répartition du poids
recommandées.
PRUDENCE
Utilisation de pneus de type différent:Le fait de conduire avec des pneus de
type différent est dangereux. Cela
peut entraîner une mauvaise
maniabilité et de mauvaises
performances de freinage; et cela
peut entraîner une perte de contrôle
du véhicule.
Sauf lors de l'utilisation limitée de la
roue de secours à usage temporaire,
n'utiliser que des pneus du même
type (radiaux, ceinturés à carcasse
diagonale, à carcasse diagonale) sur
les quatre roues.
Utilisation des pneus de taille
incorrecte: L'utilisation de pneus de dimensions
autres que celles recommandées pour
ce véhicule Mazda (page 9-7) est
dangereuse. Cela peut sérieusement
affecter le confort, la conduite, la
garde au sol, le passage de roue et
l'indication du compteur de vitesse.
Ceci peut entraîner un accident.
N'utiliser que des pneus de
dimensions spécifiées pour ce
véhicule Mazda.
qPression de gonflage des pneus
PRUDENCE
Toujours garder les pneus gonflés à la
pression correcte:
Un sur-gonflage ou un sous-gonflage
des pneus est dangereux. Une
mauvaise tenue de route ou une
défaillance soudaine des pneus peut
causer un grave accident.
Se référer à Pneus à la page 9-7.
Utiliser seulement un bouchon de la
valve Mazda d'origine: Il est dangereux d'utiliser une pièce
non d'origine, car la pression de
gonflage de pneu correcte ne pourra
pas être maintenue si la valve de
pneu est endommagée. Si l'on
conduit le véhicule dans cet état, la
pression de gonflage de pneu
diminuera, et un accident grave
risquera de s'ensuivre. Ne pas utiliser
de pièce qui ne soit pas une pièce
Mazda d'origine pour le bouchon de
valve.
6-36
Entretien
Entretien réalisable par le propriétaire
Mazda6_8DQ9-EC-13L_Edition2 Page466
Wednesday, February 26 2014 2:42 PM
Form No.8DQ9-EC-13L

Black plate (470,1)
qRemplacement d'une roue
PRUDENCE
N'utiliser que des roues de dimensions
correctes sur ce véhicule:
L'utilisation de roues de dimensions
non spécifiées pour ce véhicule est
dangereuse. Cela peut affecter le
freinage et la conduite, ce qui peut
causer une perte de contrôle du
véhicule et un accident.
ATTENTION
Une roue de dimension autre que
celle spécifiée peut affecter:
ØAjustement du pneu
Ø Durée de vie de la roue et du
roulement de roue
Ø Garde au sol
Ø Espace nécessaire à la chaîne
Ø Indication du compteur de vitesse
Ø Alignement des phares
Ø Hauteur des pare-chocs
Ø Système de surveillance de
pression des pneus
En cas de remplacement d'une roue,
veiller à ce que la roue neuve soit
équivalente en diamètre, en largeur de
jante et en déport (déport interne/externe),
à la roue d'origine.
Un équilibrage correct des roues offre un
meilleur confort de conduite et réduit
l'usure des pneus. Des roues
déséquilibrées peuvent causer des
vibrations et entraîner une usure
irrégulière des pneus.
6-40
Entretien
Entretien réalisable par le propriétaire
Mazda6_8DQ9-EC-13L_Edition2 Page470
Wednesday, February 26 2014 2:42 PM
Form No.8DQ9-EC-13L

Black plate (603,1)
qContenances
(Quantités approximatives)
Dénomination Capacité
Huile moteur Avec remplacement du filtre à
huile
4,5 litres (4,8 US qt, 4,0 Imp qt)
Sans remplacement du filtre à
huile 4,3 litres (4,5 US qt, 3,8 Imp qt)
Liquide de
refroidissement Boîte de vitesses manuelle 6,9 litres (7,3 US qt, 6,1 Imp qt)
Boîte de vitesses automatique 7,2 litres (7,6 US qt, 6,3 Imp qt)
Huile de boîte de vitesses manuelle 1,65 litre (1,74 US qt, 1,45 Imp qt)
Liquide de boîte de vitesses automatique 7,8 litres (8,2 US qt, 6,9 Imp qt)
Réservoir de carburant 62,0 litres (16,4 US gal, 13,6 Imp gal)
Vérifier les niveaux d'huile et de liquide à l'aide des jauges ou des repères de niveau sur les réservoirs.
q Dimensions
Dénomination Spécifications du véhicule
Longueur hors
tout Sans support de plaque
d'immatriculation
4.865 mm (191,5 po.)
Avec support de plaque
d'immatriculation 4.895 mm (192,7 po.)
Largeur hors tout 1.840 mm (72,4 po.)
Hauteur hors tout 1.450 mm (57,1 po.)
Voie avant Véhicule avec roues de 17
pouces
1.585 mm (62,4 po.)
Véhicule avec roues de 19
pouces 1.595 mm (62,8 po.)
Voie arrière Véhicule avec roues de 17
pouces
1.575 mm (62,0 po.)
Véhicule avec roues de 19
pouces 1.585 mm (62,4 po.)
Empattement 2.830 mm (111,4 po.)
qPoids
Etats-Unis et Canada
Dénomination Poids
Boîte de vitesses manuelle Boîte de vitesses
automatique
PNBV (Poids nominal brut du véhicule) 1.917 kg (4.226 lb) 1.945 kg (4.288 lb)
PNBE (Poids nominal brut sur l'essieu) Avant 999 kg (2.202 lb) 1.029 kg (2.269 lb)
Arrière 923 kg (2.035 lb) 921 kg (2.030 lb)
Spécifications
9-5
Mazda6_8DQ9-EC-13L_Edition2 Page603
Wednesday, February 26 2014 2:43 PM
Form No.8DQ9-EC-13L

Black plate (616,1)
C
Conduite dans l'eau ........................... 3-55
Conduite hivernale ............................ 3-52
Conduite sur routes irrégulières ........ 3-56
Conseils concernant la conduite ........ 3-49Boîte de vitesses automatique .... 4-63
Conduite dans des conditions
dangereuses ................................ 3-50
Conduite dans l'eau .................... 3-55
Conduite hivernale ..................... 3-52
Conduite sur routes
irrégulières ................................. 3-56
Pour désembourber le véhicule... 3-52
Rodage ....................................... 3-49
Suggestions pour rouler plus
économiquement ........................ 3-49
Surcharge ................................... 3-55
Tapis de plancher ........................ 3-51
Console centrale .............................. 5-130
Console supérieure .......................... 5-130
Contact Interrupteur ................................... 4-2
Contenances ........................................ 9-5
Contrôle d'entretien ........................... 4-16
Couvercle du coffre .......................... 3-21 Levier intérieur de déverrouillage du
coffre .......................................... 3-23
Cric ..................................................... 7-5
Crochets à manteau arrière .............. 5-132
D
Démarrage avec batterie de
secours .............................................. 7-21
Démarrage du moteur .......................... 4-4
Démarrage d'urgence Démarrage d'un moteur noyé ..... 7-24
Démarrage en poussant .............. 7-24
Description du remorquage ............... 7-27
D
Désembueur ...................................... 4-79 Rétroviseur ................................. 4-80
Désembueur de rétroviseur ............... 4-80
Déverrouillage du capot .................... 6-18
Dimensions ......................................... 9-5
Direction assistée ............................ 4-108
Dispositifs de sécurité pour enfants Installation de système de dispositif
de sécurité pour enfants .............. 2-31
Installation de systèmes de dispositif
de sécurité pour enfants .............. 2-32
Système de dispositif de sécurité pour
enfants de type LATCH ............. 2-42
E
Eclairage du tableau de bord ............. 4-14
Eclairages au pavillon ..................... 5-123
Eclairages de courtoisie .................. 5-123
Eclairages intérieurs ........................ 5-123Eclairages au pavillon .............. 5-123
Eclairages de courtoisie ............ 5-123
Lampes de lecture .................... 5-123
Ecran de rétrovision ........................ 4-146
Enregistreur de données de
conduite ............................................ 8-21
Entretien .............................................. 6-2 Information .................................. 6-2
Périodique .................................... 6-4
Entretien de l'habitacle ...................... 6-68 Nettoyage des ceintures abdominale-
baudrier ...................................... 6-70
Nettoyage des garnitures de
l'habitacle ................................... 6-68
Nettoyage des vitres de
l'habitacle ................................... 6-70
Protection du tableau de bord ..... 6-68
