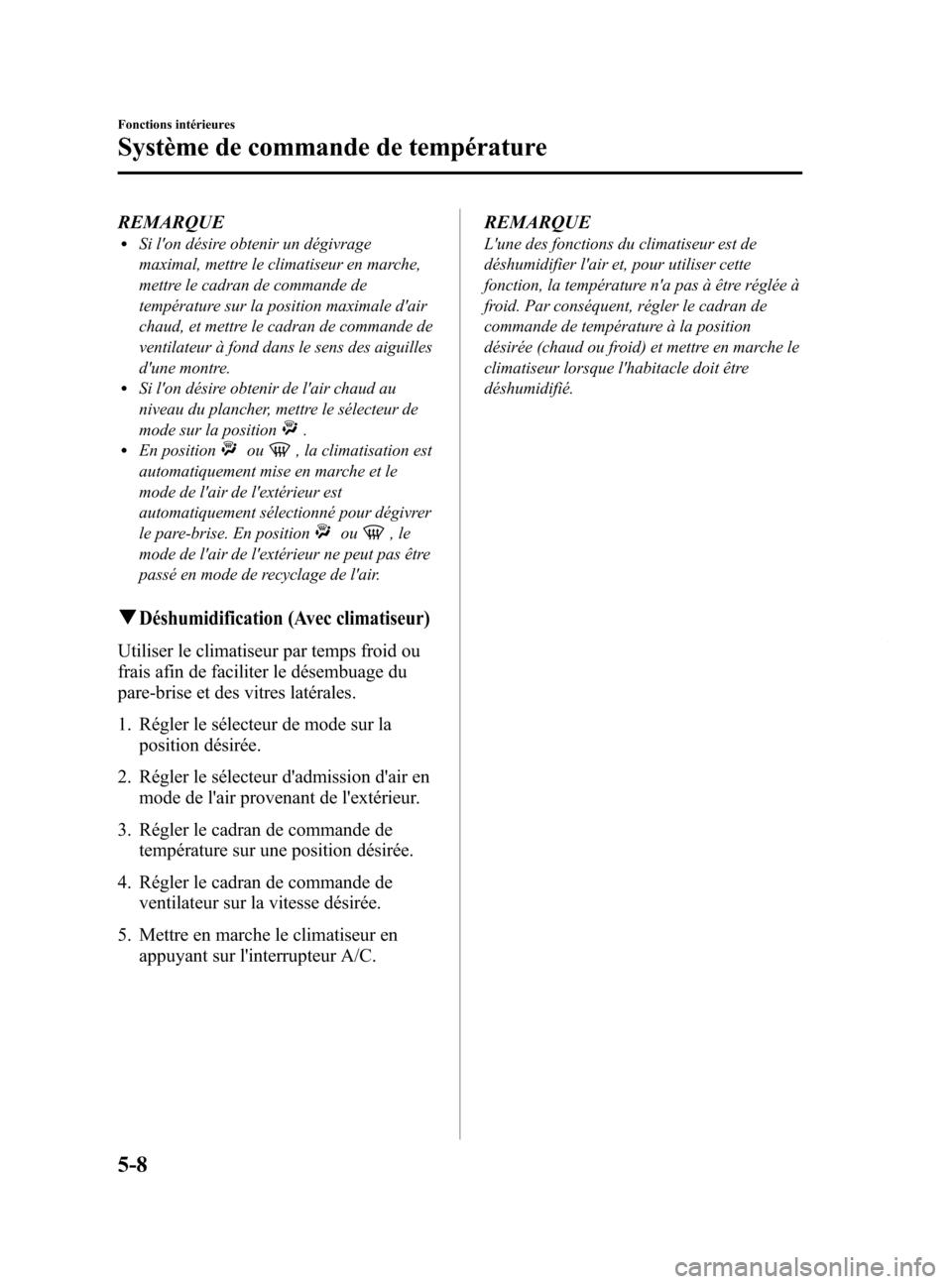

REMARQUElSi l'on désire obtenir un dégivrage
maximal, mettre le climatiseur en marche,
mettre le cadran de commande de
température sur la position maximale d'air
chaud, et mettre le cadran de commande de
ventilateur à fond dans le sens des aiguilles
d'une montre.
lSi l'on désire obtenir de l'air chaud au
niveau du plancher, mettre le sélecteur de
mode sur la position
.lEn positionou, la climatisation est
automatiquement mise en marche et le
mode de l'air de l'extérieur est
automatiquement sélectionné pour dégivrer
le pare-brise. En position
ou,le
mode de l'air de l'extérieur ne peut pas être
passé en mode de recyclage de l'air.
qDéshumidification (Avec climatiseur)
Utiliser le climatiseur par temps froid ou
frais afin de faciliter le désembuage du
pare-brise et des vitres latérales.
1. Régler le sélecteur de mode sur la position désirée.
2. Régler le sélecteur d'admission d'air en mode de l'air provenant de l'extérieur.
3. Régler le cadran de commande de température sur une position désirée.
4. Régler le cadran de commande de ventilateur sur la vitesse désirée.
5. Mettre en marche le climatiseur en appuyant sur l'interrupteur A/C. REMARQUE
L'une des fonctions du climatiseur est de
déshumidifier l'air et, pour utiliser cette
fonction, la température n'a pas à être réglée à
froid. Par conséquent, régler le cadran de
commande de température à la position
désirée (chaud ou froid) et mettre en marche le
climatiseur lorsque l'habitacle doit être
déshumidifié.
5-8
Fonctions intérieures
Système de commande de température
Mazda6_8DQ9-EC-13L_Edition2 Page304
Wednesday, February 26 2014 2:39 PM
Form No.8DQ9-EC-13L
Page 306 of 623

Black plate (305,1)

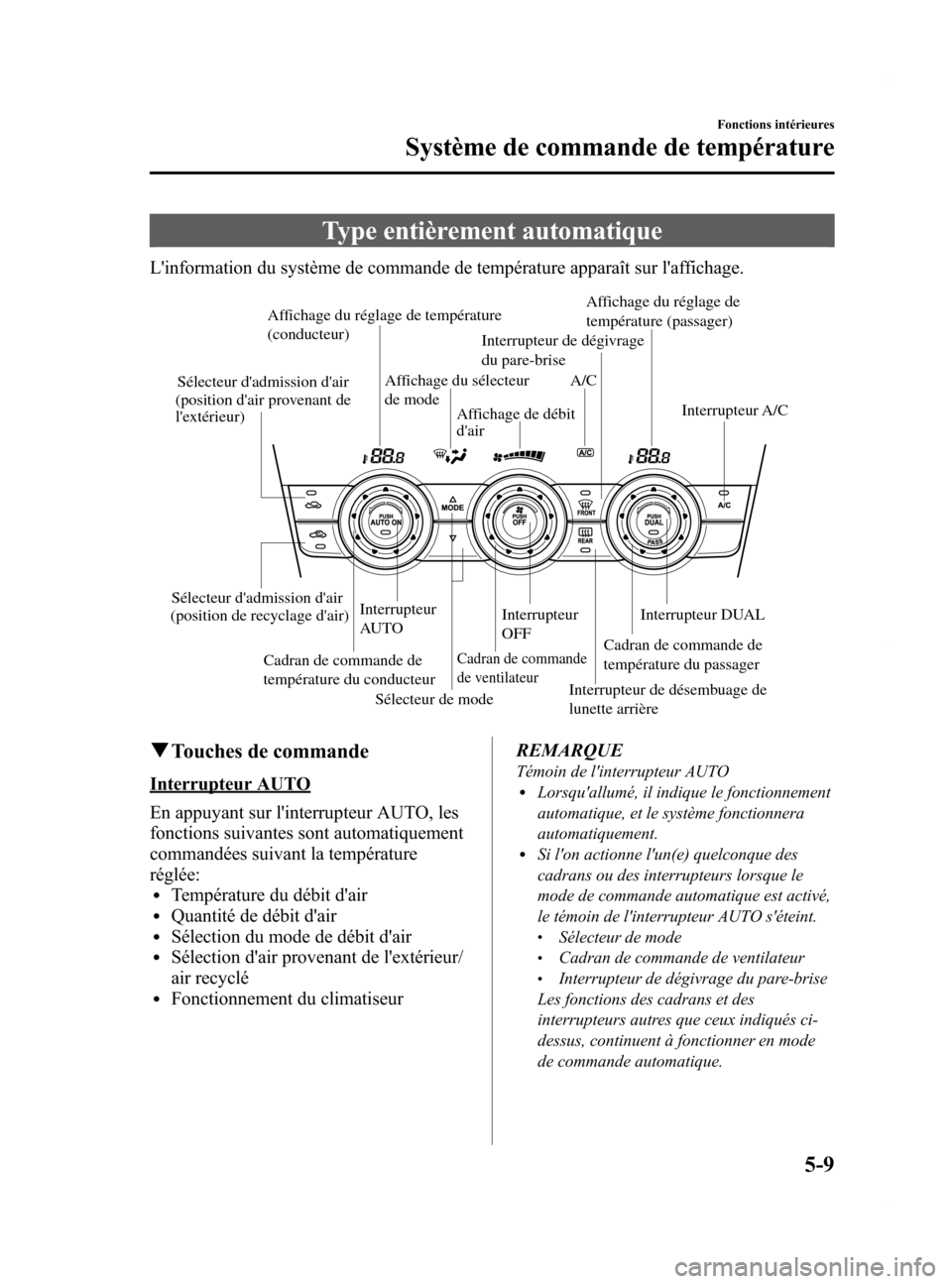

Type entièrement automatique
L'information du système de commande de température apparaît sur l'affichage.
Affichage de débit
d'air
Affichage du réglage de température
(conducteur)
Affichage du sélecteur
de mode A/C Affichage du réglage de
température (passager)
Sélecteur d'admission d'air
(position de recyclage d'air)
Sélecteur d'admission d'air
(position d'air provenant de
l'extérieur)
Cadran de commande de
température du conducteur Interrupteur
AU TO
Sélecteur de mode
Cadran de commande
de ventilateur
Interrupteur
OFF
Interrupteur de dégivrage
du pare-brise
Interrupteur de désemb uage de
lunette arrière Cadran de commande de
température du passager
Interrupteur DUAL Interrupteur A/C
q
Touches de commande
Interrupteur AUTO
En appuyant sur l'interrupteur AUTO, les
fonctions suivantes sont automatiquement
commandées suivant la température
réglée:
lTempérature du débit d'airlQuantité de débit d'airlSélection du mode de débit d'airlSélection d'air provenant de l'extérieur/
air recyclé
lFonctionnement du climatiseur REMARQUE
Témoin de l'interrupteur AUTOlLorsqu'allumé, il indique le fonctionnement
automatique, et le système fonctionnera
automatiquement.
lSi l'on actionne l'un(e) quelconque des
cadrans ou des interrupteurs lorsque le
mode de commande automatique est activé,
le témoin de l'interrupteur AUTO s'éteint.
lSélecteur de modelCadran de commande de ventilateurlInterrupteur de dégivrage du pare-brise
Les fonctions des cadrans et des
interrupteurs autres que ceux indiqués ci-
dessus, continuent à fonctionner en mode
de commande automatique.
Fonctions intérieures
Système de commande de température
5-9
Mazda6_8DQ9-EC-13L_Edition2 Page305
Wednesday, February 26 2014 2:39 PM
Form No.8DQ9-EC-13L
Page 307 of 623

Black plate (306,1)

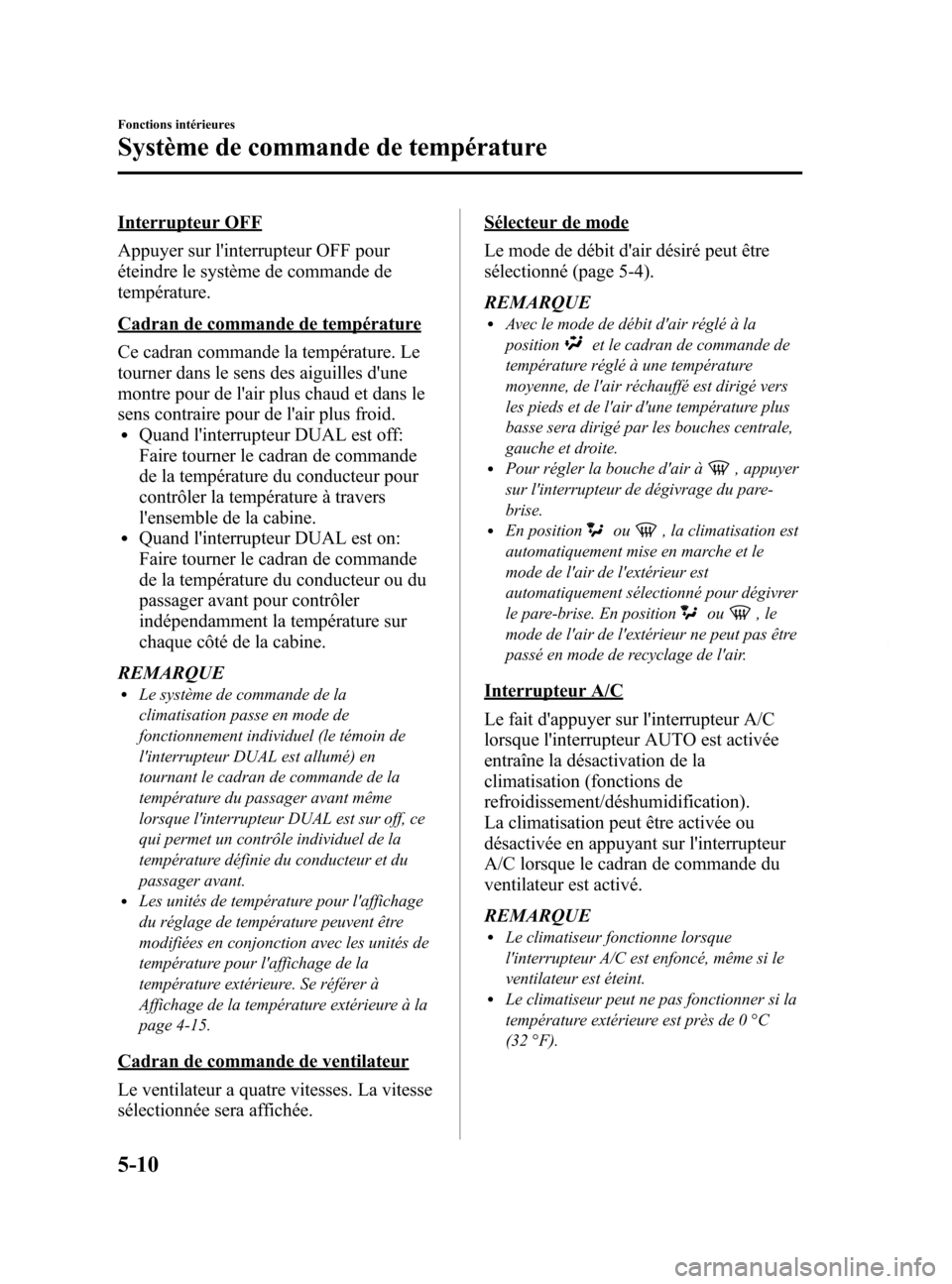

Interrupteur OFF
Appuyer sur l'interrupteur OFF pour
éteindre le système de commande de
température.
Cadran de commande de température
Ce cadran commande la température. Le
tourner dans le sens des aiguilles d'une
montre pour de l'air plus chaud et dans le
sens contraire pour de l'air plus froid.
lQuand l'interrupteur DUAL est off:
Faire tourner le cadran de commande
de la température du conducteur pour
contrôler la température à travers
l'ensemble de la cabine.
lQuand l'interrupteur DUAL est on:
Faire tourner le cadran de commande
de la température du conducteur ou du
passager avant pour contrôler
indépendamment la température sur
chaque côté de la cabine.
REMARQUE
lLe système de commande de la
climatisation passe en mode de
fonctionnement individuel (le témoin de
l'interrupteur DUAL est allumé) en
tournant le cadran de commande de la
température du passager avant même
lorsque l'interrupteur DUAL est sur off, ce
qui permet un contrôle individuel de la
température définie du conducteur et du
passager avant.
lLes unités de température pour l'affichage
du réglage de température peuvent être
modifiées en conjonction avec les unités de
température pour l'affichage de la
température extérieure. Se référer à
Affichage de la température extérieure à la
page 4-15.
Cadran de commande de ventilateur
Le ventilateur a quatre vitesses. La vitesse
sélectionnée sera affichée.
Sélecteur de mode
Le mode de débit d'air désiré peut être
sélectionné (page 5-4).
REMARQUE
lAvec le mode de débit d'air réglé à la
position
et le cadran de commande de
température réglé à une température
moyenne, de l'air réchauffé est dirigé vers
les pieds et de l'air d'une température plus
basse sera dirigé par les bouches centrale,
gauche et droite.
lPour régler la bouche d'air à, appuyer
sur l'interrupteur de dégivrage du pare-
brise.
lEn positionou, la climatisation est
automatiquement mise en marche et le
mode de l'air de l'extérieur est
automatiquement sélectionné pour dégivrer
le pare-brise. En position
ou,le
mode de l'air de l'extérieur ne peut pas être
passé en mode de recyclage de l'air.
Interrupteur A/C
Le fait d'appuyer sur l'interrupteur A/C
lorsque l'interrupteur AUTO est activée
entraîne la désactivation de la
climatisation (fonctions de
refroidissement/déshumidification).
La climatisation peut être activée ou
désactivée en appuyant sur l'interrupteur
A/C lorsque le cadran de commande du
ventilateur est activé.
REMARQUE
lLe climatiseur fonctionne lorsque
l'interrupteur A/C est enfoncé, même si le
ventilateur est éteint.
lLe climatiseur peut ne pas fonctionner si la
température extérieure est près de 0 °C
(32 °F).
5-10
Fonctions intérieures
Système de commande de température
Mazda6_8DQ9-EC-13L_Edition2 Page306
Wednesday, February 26 2014 2:39 PM
Form No.8DQ9-EC-13L
Page 308 of 623

Black plate (307,1)
Sélecteur d'admission d'air
La position d'air provenant de l'extérieur
ou d'air recyclé peut être sélectionnée.
Appuyer sur le sélecteur afin de
sélectionner la position d'air provenant de
l'extérieur ou air recyclé.
Position de recyclage d'air (
)
Utiliser cette position lors de la conduite
dans un tunnel, lorsque le trafic est dense
(niveau de gaz d'échappement élevé) ou
pour obtenir un refroidissement rapide.
Position d'air provenant de l'extérieur
(
)
Utilisez ce mode pour la ventilation ou le
dégivrage des essuie-glaces.
PRUDENCE
Par temps froid ou pluvieux, ne pas
utiliser la position
:
Il est dangereux d'utiliser la position
par temps froid ou pluvieux car
ceci aura pour effet d'embuer les
vitres de l'habitacle. Cela risque de
diminuer la visibilité, ce qui peut
causer un accident grave.
Interrupteur DUAL
Utiliser l'interrupteur DUAL pour changer
de mode entre le fonctionnement
individuel (conducteur et passager) et les
modes combinés (simultanés).
Mode de fonctionnement individuel
(témoin allumé)
La température réglée peut être contrôlée
individuellement pour le conducteur et le
passager avant.
Mode combiné (témoin éteint)
La température réglée est contrôlée
simultanément pour le conducteur et le
passager avant.
Interrupteur de dégivrage du pare-
brise
Appuyer sur l'interrupteur pour dégivrer le
pare-brise et les vitres des portières avant.
q Fonctionnement du climatiseur
automatique
1. Appuyer sur l'interrupteur AUTO. Les
sélections du mode de débit d'air, du
sélecteur d'admission d'air et de la
quantité de débit d'air seront
commandées automatiquement.
2. Utiliser le cadran de commande de température pour sélectionner la
température désirée.
Appuyer sur l'interrupteur DUAL ou
tourner le cadran de commande de la
température du passager avant pour
contrôler la température réglée
individuellement pour le conducteur et
le passager avant.
Appuyer sur l'interrupteur OFF pour
arrêter le système.
REMARQUE
lRégler à la température froide ou chaude
maximale ne fournira pas la température
désirée plus rapidement.
lLors de la sélection du chauffage, le
système restreindra le débit d'air jusqu'à ce
qu'il soit réchauffé afin d'empêcher un air
froid de souffler à travers les bouches
d'aération.
Fonctions intérieures
Système de commande de température
5-11
Mazda6_8DQ9-EC-13L_Edition2 Page307
Wednesday, February 26 2014 2:39 PM
Form No.8DQ9-EC-13L
Page 309 of 623

Black plate (308,1)

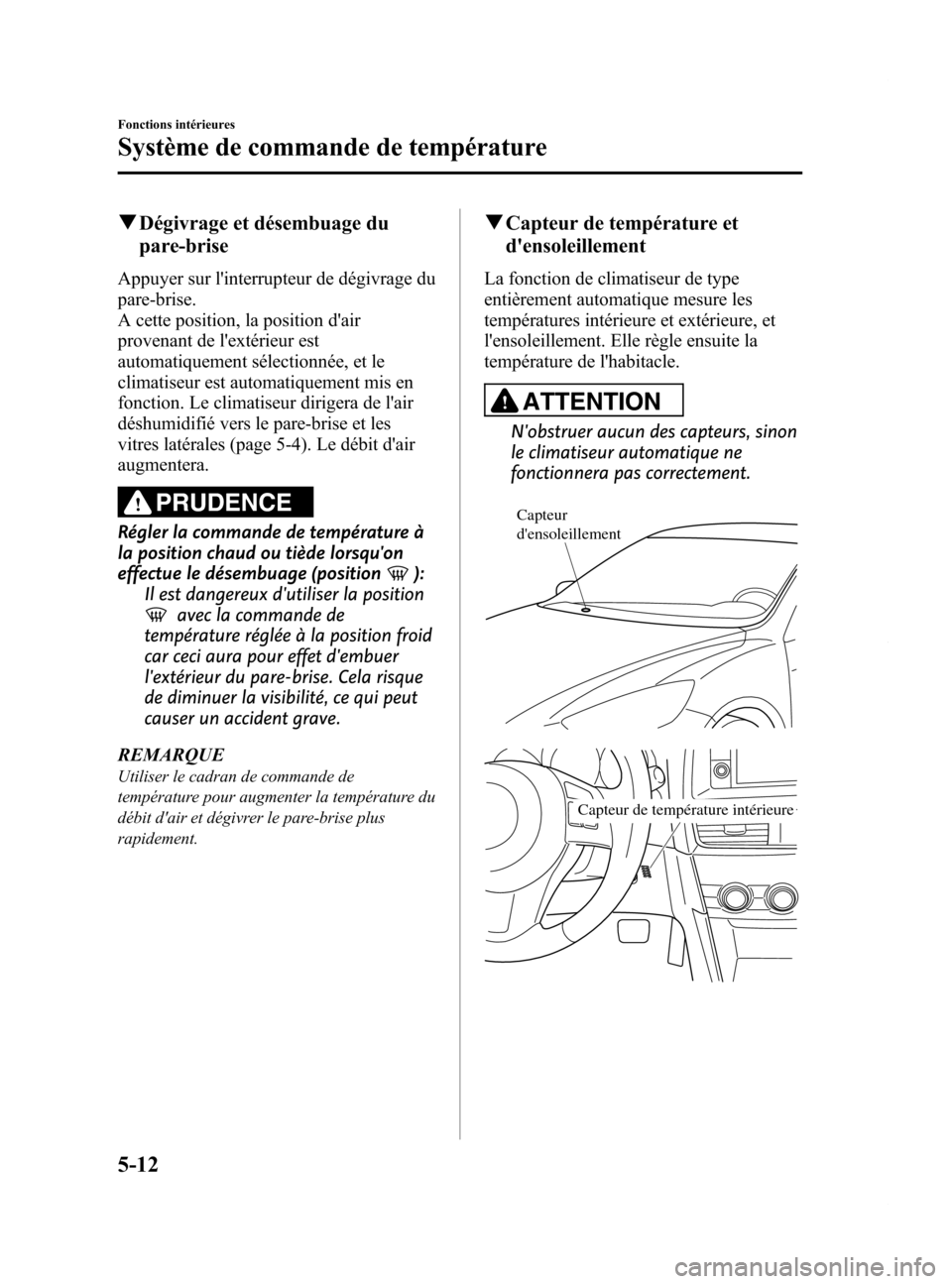

qDégivrage et désembuage du
pare-brise
Appuyer sur l'interrupteur de dégivrage du
pare-brise.
A cette position, la position d'air
provenant de l'extérieur est
automatiquement sélectionnée, et le
climatiseur est automatiquement mis en
fonction. Le climatiseur dirigera de l'air
déshumidifié vers le pare-brise et les
vitres latérales (page 5-4). Le débit d'air
augmentera.
PRUDENCE
Régler la commande de température à
la position chaud ou tiède lorsqu'on
effectue le désembuage (position
):
Il est dangereux d'utiliser la position
avec la commande de
température réglée à la position froid
car ceci aura pour effet d'embuer
l'extérieur du pare-brise. Cela risque
de diminuer la visibilité, ce qui peut
causer un accident grave.
REMARQUE
Utiliser le cadran de commande de
température pour augmenter la température du
débit d'air et dégivrer le pare-brise plus
rapidement.
q Capteur de température et
d'ensoleillement
La fonction de climatiseur de type
entièrement automatique mesure les
températures intérieure et extérieure, et
l'ensoleillement. Elle règle ensuite la
température de l'habitacle.
ATTENTION
N'obstruer aucun des capteurs, sinon
le climatiseur automatique ne
fonctionnera pas correctement.
Capteur
d'ensoleillement
Capteur de température intérieure
5-12
Fonctions intérieures
Système de commande de température
Mazda6_8DQ9-EC-13L_Edition2 Page308
Wednesday, February 26 2014 2:39 PM
Form No.8DQ9-EC-13L
Page 310 of 623

Black plate (309,1)
Antenne
qAntenne de radio AM/FM
L'antenne est incrustée dans le verre de la
vitre.
ATTENTION
Lors du nettoyage de l'intérieur de la
vitre qui a une antenne, utiliser un
chiffon doux imprégné d'eau tiède et
essuyer doucement les lignes
d'antenne.
L'utilisation de produits de nettoyage
peut endommager l'antenne.
qAntenne de radio par satelliteí
L'antenne de radio par satellite reçoit les
signaux SIRIUS.
Antenne de radio par satellite
Conseils d'utilisation du
système audio
PRUDENCE
Toujours régler l'appareil audio lorsque
le véhicule est arrêté:
Ne pas régler les interrupteurs de
commande de l'appareil audio
pendant la conduite du véhicule. Le
fait de régler l'appareil audio
pendant la conduite du véhicule est
dangereux car cela risque de faire
perdre la concentration apportée à la
conduite du véhicule et risque de
causer un accident grave.
Même si les commandes audio se
trouvent sur le volant, il faut
apprendre à les utiliser sans avoir à
les regarder afin qu'un maximum
d'attention soit dirigé vers la route
pendant la conduite du véhicule.
ATTENTION
Pour une conduite sécuritaire, régler
le volume audio à un niveau qui
permet d'entendre les sons à
l'extérieur du véhicule (notamment
l'avertisseur sonore des véhicules et
les sirènes des véhicules d'urgence).
REMARQUE
lAfin d'éviter de décharger la batterie, ne
pas laisser la radio trop longtemps sous
tension lorsque le moteur ne tourne pas.
lSi un téléphone cellulaire ou un poste
bande publique est utilisé dans ou près du
véhicule, cela risque de causer des
parasites sur l'appareil audio, cependant,
ceci n'indique pas un mauvais
fonctionnement de l'appareil.
Fonctions intérieures
Système audio
5-13íCertains modèles.
Mazda6_8DQ9-EC-13L_Edition2 Page309
Wednesday, February 26 2014 2:39 PM
Form No.8DQ9-EC-13L
Page 311 of 623

Black plate (310,1)
Ne pas renverser de liquide sur l'appareil
audio.
Ne pas insérer d'objets, autres qu'un
disque compact, dans la fente.
qRéception radio
Caractéristiques des ondes AM
Les ondes AM contournent des obstacles
tels que les bâtiments et les montagnes, et
subissent une réflexion sur l'ionosphère.
Elles ont donc une portée plus grande que
les ondes FM.
Pour cette raison, il est possible que deux
stations émettrices soient captées
simultanément sur la même fréquence.
Station 2
Station 1 Ionosphère
Caractéristiques des ondes FM
Les émissions FM ont généralement une
portée de 40 à 50 km (25 à 30 milles)
environ. A cause du codage
supplémentaire requis pour séparer le son
en deux canaux, la portée de la FM stéréo
est encore plus réduite que celle de la FM
monaurale (non stéréo).
Station FM
40—50 km
(25—30 milles)
Les signaux provenant d'un émetteur FM
peuvent être comparés à des faisceaux
lumineux: ils ne s'incurvent jamais, mais
peuvent par contre être réfléchis.
Contrairement aux signaux AM, les
signaux FM ne peuvent aller plus loin que
l'horizon. Par conséquent la portée des
stations FM n'atteint pas celle des stations
AM.
Ionosphère
Onde AM
Onde FM
Onde FM
100—200 km (60—120 milles) Ionosphère
Les conditions atmosphériques peuvent
elles aussi influencer la réception des
signaux FM. Une humidité importante
provoque une mauvaise réception.
Cependant la réception est meilleure par
temps nuageux que par beau temps.
5-14
Fonctions intérieures
Système audio
Mazda6_8DQ9-EC-13L_Edition2 Page310
Wednesday, February 26 2014 2:40 PM
Form No.8DQ9-EC-13L
Page 312 of 623

Black plate (311,1)
Parasites dus à la transmission sous
plusieurs angles
Comme les signaux FM peuvent être
réfléchis par des obstacles, il est possible
de recevoir simultanément un signal direct
et un signal réfléchi. Cela cause un léger
retard et peut provoquer des parasites ou
de la distorsion. Ce type de problème peut
se présenter même à proximité de la
télécommande.
Onde réfléchie
Onde directe
Parasites de pleurage/saut
Comme les signaux provenant d'un
émetteur FM se déplacent en ligne droite,
ils s'affaiblissent entre des obstacles
élevés tels que des bâtiments élevés ou
des montagnes. Lorsqu'un véhicule passe
dans un endroit semblable, les conditions
de réception changent soudainement,
provoquant des parasites irritants.
Parasites dus à des signaux faibles
Dans certaines régions, les signaux
s'affaiblissent à cause de l'éloignement de
l'émetteur. La réception dans de telles
régions se caractérise par des coupures du
son.
Parasites dus à des signaux puissants
Des parasites peuvent apparaître dans le
voisinage d'un émetteur. Les signaux sont
très puissants et provoquent des parasites
et des coupures du son au niveau de
l'autoradio.
Fonctions intérieures
Système audio
5-15
Mazda6_8DQ9-EC-13L_Edition2 Page311
Wednesday, February 26 2014 2:40 PM
Form No.8DQ9-EC-13L
