2015 MAZDA MODEL 6 Manuel du propriétaire (in French)

Black plate (168,1)
SignalVoyants/témoins Page
Voyant du système de coussins d'air/dispositif de prétension de ceinture de
sécurité avant 4-38
Voyant de niveau bas de carburant
4-38
Indication d'avertissement de verification du bouchon du réservoir de
carburant4-39
Voyant de ceintures de sécurité
4-39
Indication d'avertissement de portière ouverte4-40
Indication d'avertissement de couvercle du coffre entrouvert4-41
Indication d'avertissement de niveau bas de liquide du lave-glace4-41
Voyant du système de surveillance de pression des pneus4-41
Indication d'avertissement KEY4-43
Voyant (ambre)/Témoin (vert) du système de commande des feux de route
(HBC)4-46
Indication de la clé
4-46
Témoin TCS/DSC4-46
Témoin DSC OFF4-47
Témoin AFS OFF4-47
4-28
En cours de conduite
Tableau de bord et affichage
Mazda6_8DQ9-EC-13L_Edition2 Page168
Wednesday, February 26 2014 2:38 PM
Form No.8DQ9-EC-13L

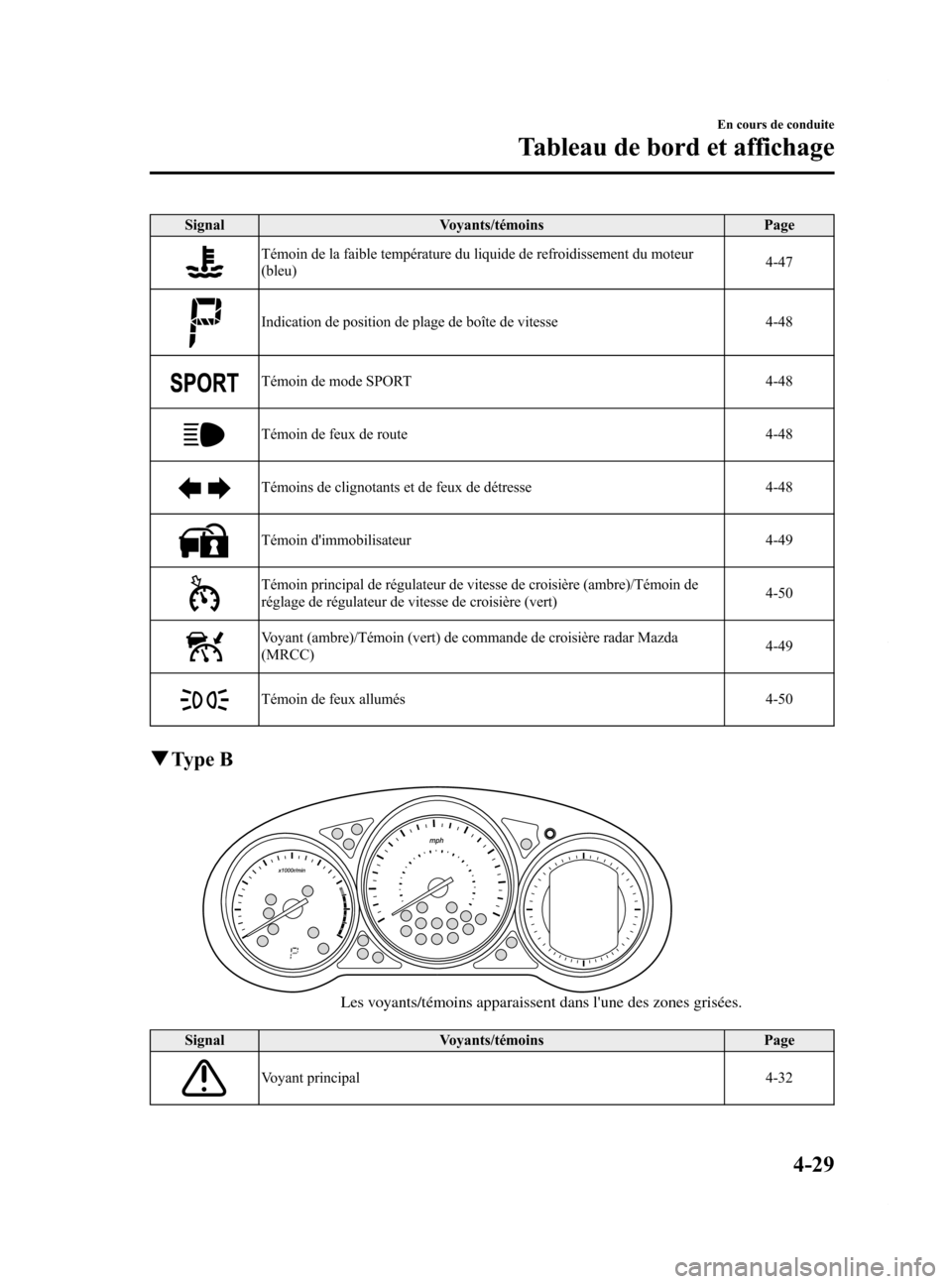

Black plate (169,1)
SignalVoyants/témoins Page
Témoin de la faible température du liquide de refroidissement du moteur
(bleu) 4-47
Indication de position de plage de boîte de vitesse
4-48
Témoin de mode SPORT4-48
Témoin de feux de route4-48
Témoins de clignotants et de feux de détresse 4-48
Témoin d'immobilisateur4-49
Témoin principal de régulateur de vitesse de croisière (ambre)/Témoin de
réglage de régulateur de vitesse de croisière (vert)4-50
Voyant (ambre)/Témoin (vert) de commande de croisière radar Mazda
(MRCC)4-49
Témoin de feux allumés
4-50
qType B
Les voyants/témoins apparaissent dans l'une des zones grisées.
Signal Voyants/témoins Page
Voyant principal 4-32
En cours de conduite
Tableau de bord et affichage
4-29
Mazda6_8DQ9-EC-13L_Edition2 Page169
Wednesday, February 26 2014 2:38 PM
Form No.8DQ9-EC-13L

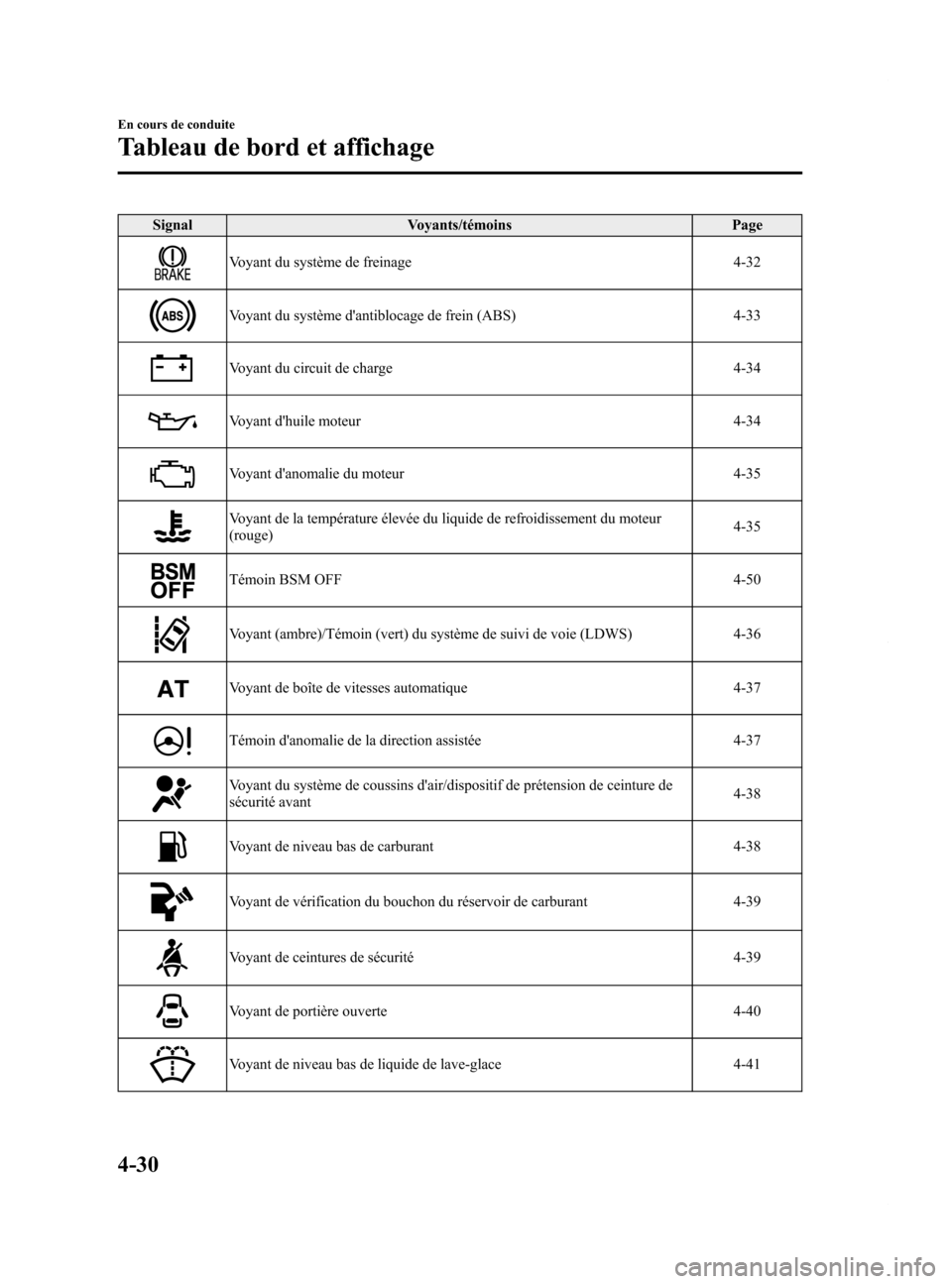

Black plate (170,1)
SignalVoyants/témoins Page
Voyant du système de freinage 4-32
Voyant du système d'antiblocage de frein (ABS)4-33
Voyant du circuit de charge4-34
Voyant d'huile moteur4-34
Voyant d'anomalie du moteur4-35
Voyant de la température élevée du liquide de refroidissement du moteur
(rouge)4-35
Témoin BSM OFF
4-50
Voyant (ambre)/Témoin (vert) du système de suivi de voie (LDWS)4-36
Voyant de boîte de vitesses automatique4-37
Témoin d'anomalie de la direction assistée4-37
Voyant du système de coussins d'air/dispositif de prétension de ceinture de
sécurité avant4-38
Voyant de niveau bas de carburant
4-38
Voyant de vérification du bouchon du réservoir de carburant4-39
Voyant de ceintures de sécurité4-39
Voyant de portière ouverte4-40
Voyant de niveau bas de liquide de lave-glace4-41
4-30
En cours de conduite
Tableau de bord et affichage
Mazda6_8DQ9-EC-13L_Edition2 Page170
Wednesday, February 26 2014 2:38 PM
Form No.8DQ9-EC-13L

Black plate (171,1)
SignalVoyants/témoins Page
Voyant du système de surveillance de pression des pneus 4-41
Voyant KEY4-43
Voyant (ambre)/Témoin (vert) du système de commande des feux de route
(HBC)4-46
Témoin TCS/DSC
4-46
Témoin DSC OFF4-47
Témoin AFS OFF4-47
Témoin de la faible température du liquide de refroidissement du moteur
(bleu)4-47
Indication de position de plage de boîte de vitesse
4-48
Témoin de feux de route4-48
Témoins de clignotants et de feux de détresse 4-48
Témoin d'immobilisateur4-49
Témoin principal de régulateur de vitesse de croisière (ambre)/Témoin de
réglage de régulateur de vitesse de croisière (vert)4-50
Témoin de feux allumés
4-50
En cours de conduite
Tableau de bord et affichage
4-31
Mazda6_8DQ9-EC-13L_Edition2 Page171
Wednesday, February 26 2014 2:38 PM
Form No.8DQ9-EC-13L

Black plate (172,1)

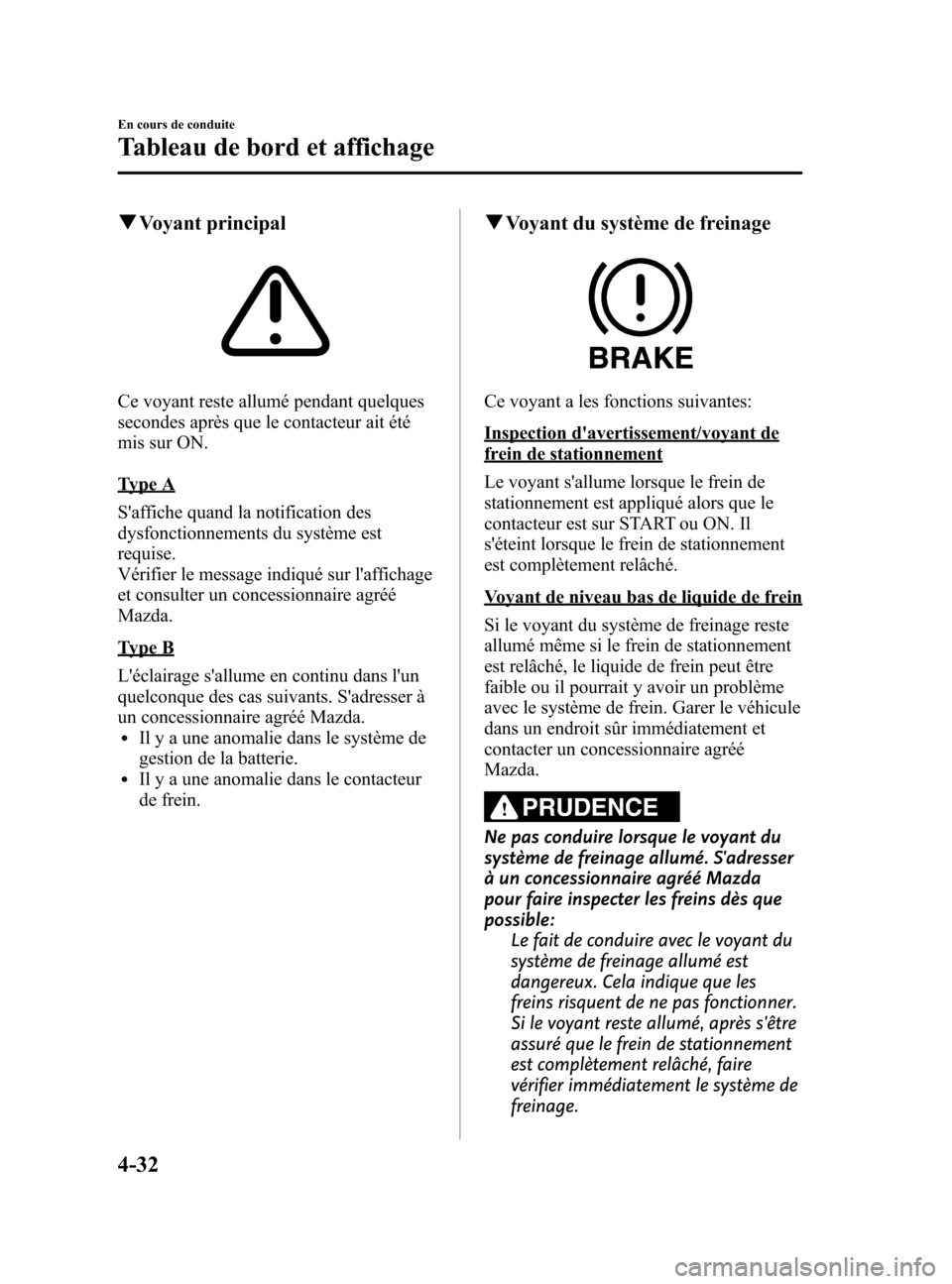

qVoyant principal
Ce voyant reste allumé pendant quelques
secondes après que le contacteur ait été
mis sur ON.
Type A
S'affiche quand la notification des
dysfonctionnements du système est
requise.
Vérifier le message indiqué sur l'affichage
et consulter un concessionnaire agréé
Mazda.
Type B
L'éclairage s'allume en continu dans l'un
quelconque des cas suivants. S'adresser à
un concessionnaire agréé Mazda.
lIl y a une anomalie dans le système de
gestion de la batterie.
lIl y a une anomalie dans le contacteur
de frein.
qVoyant du système de freinage
Ce voyant a les fonctions suivantes:
Inspection d'avertissement/voyant de
frein de stationnement
Le voyant s'allume lorsque le frein de
stationnement est appliqué alors que le
contacteur est sur START ou ON. Il
s'éteint lorsque le frein de stationnement
est complètement relâché.
Voyant de niveau bas de liquide de frein
Si le voyant du système de freinage reste
allumé même si le frein de stationnement
est relâché, le liquide de frein peut être
faible ou il pourrait y avoir un problème
avec le système de frein. Garer le véhicule
dans un endroit sûr immédiatement et
contacter un concessionnaire agréé
Mazda.
PRUDENCE
Ne pas conduire lorsque le voyant du
système de freinage allumé. S'adresser
à un concessionnaire agréé Mazda
pour faire inspecter les freins dès que
possible:
Le fait de conduire avec le voyant du
système de freinage allumé est
dangereux. Cela indique que les
freins risquent de ne pas fonctionner.
Si le voyant reste allumé, après s'être
assuré que le frein de stationnement
est complètement relâché, faire
vérifier immédiatement le système de
freinage.
4-32
En cours de conduite
Tableau de bord et affichage
Mazda6_8DQ9-EC-13L_Edition2 Page172
Wednesday, February 26 2014 2:38 PM
Form No.8DQ9-EC-13L

Black plate (173,1)

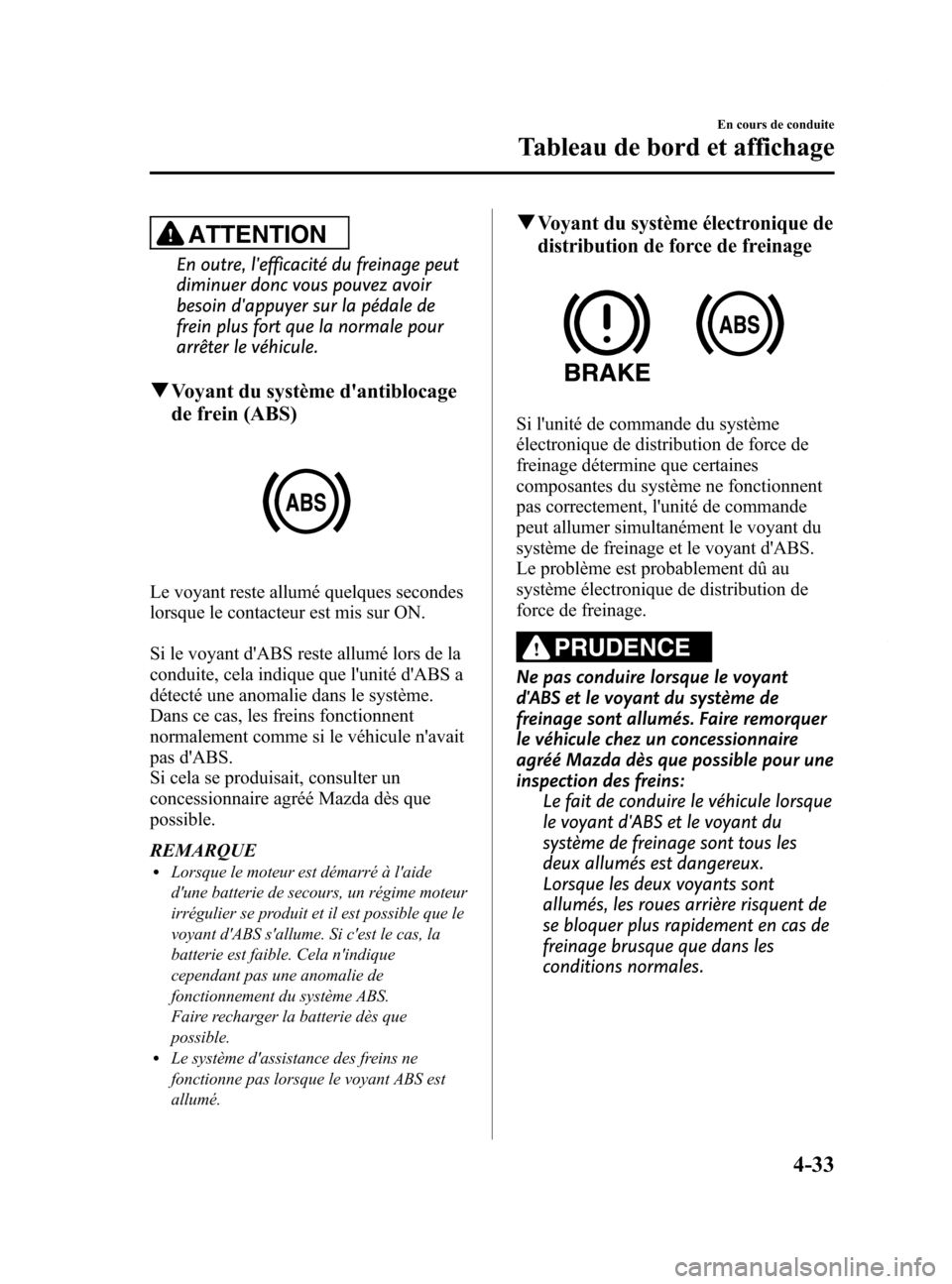

ATTENTION
En outre, l'efficacité du freinage peut
diminuer donc vous pouvez avoir
besoin d'appuyer sur la pédale de
frein plus fort que la normale pour
arrêter le véhicule.
qVoyant du système d'antiblocage
de frein (ABS)
Le voyant reste allumé quelques secondes
lorsque le contacteur est mis sur ON.
Si le voyant d'ABS reste allumé lors de la
conduite, cela indique que l'unité d'ABS a
détecté une anomalie dans le système.
Dans ce cas, les freins fonctionnent
normalement comme si le véhicule n'avait
pas d'ABS.
Si cela se produisait, consulter un
concessionnaire agréé Mazda dès que
possible.
REMARQUE
lLorsque le moteur est démarré à l'aide
d'une batterie de secours, un régime moteur
irrégulier se produit et il est possible que le
voyant d'ABS s'allume. Si c'est le cas, la
batterie est faible. Cela n'indique
cependant pas une anomalie de
fonctionnement du système ABS.
Faire recharger la batterie dès que
possible.
lLe système d'assistance des freins ne
fonctionne pas lorsque le voyant ABS est
allumé.
qVoyant du système électronique de
distribution de force de freinage
Si l'unité de commande du système
électronique de distribution de force de
freinage détermine que certaines
composantes du système ne fonctionnent
pas correctement, l'unité de commande
peut allumer simultanément le voyant du
système de freinage et le voyant d'ABS.
Le problème est probablement dû au
système électronique de distribution de
force de freinage.
PRUDENCE
Ne pas conduire lorsque le voyant
d'ABS et le voyant du système de
freinage sont allumés. Faire remorquer
le véhicule chez un concessionnaire
agréé Mazda dès que possible pour une
inspection des freins:
Le fait de conduire le véhicule lorsque
le voyant d'ABS et le voyant du
système de freinage sont tous les
deux allumés est dangereux.
Lorsque les deux voyants sont
allumés, les roues arrière risquent de
se bloquer plus rapidement en cas de
freinage brusque que dans les
conditions normales.
En cours de conduite
Tableau de bord et affichage
4-33
Mazda6_8DQ9-EC-13L_Edition2 Page173
Wednesday, February 26 2014 2:38 PM
Form No.8DQ9-EC-13L

Black plate (174,1)

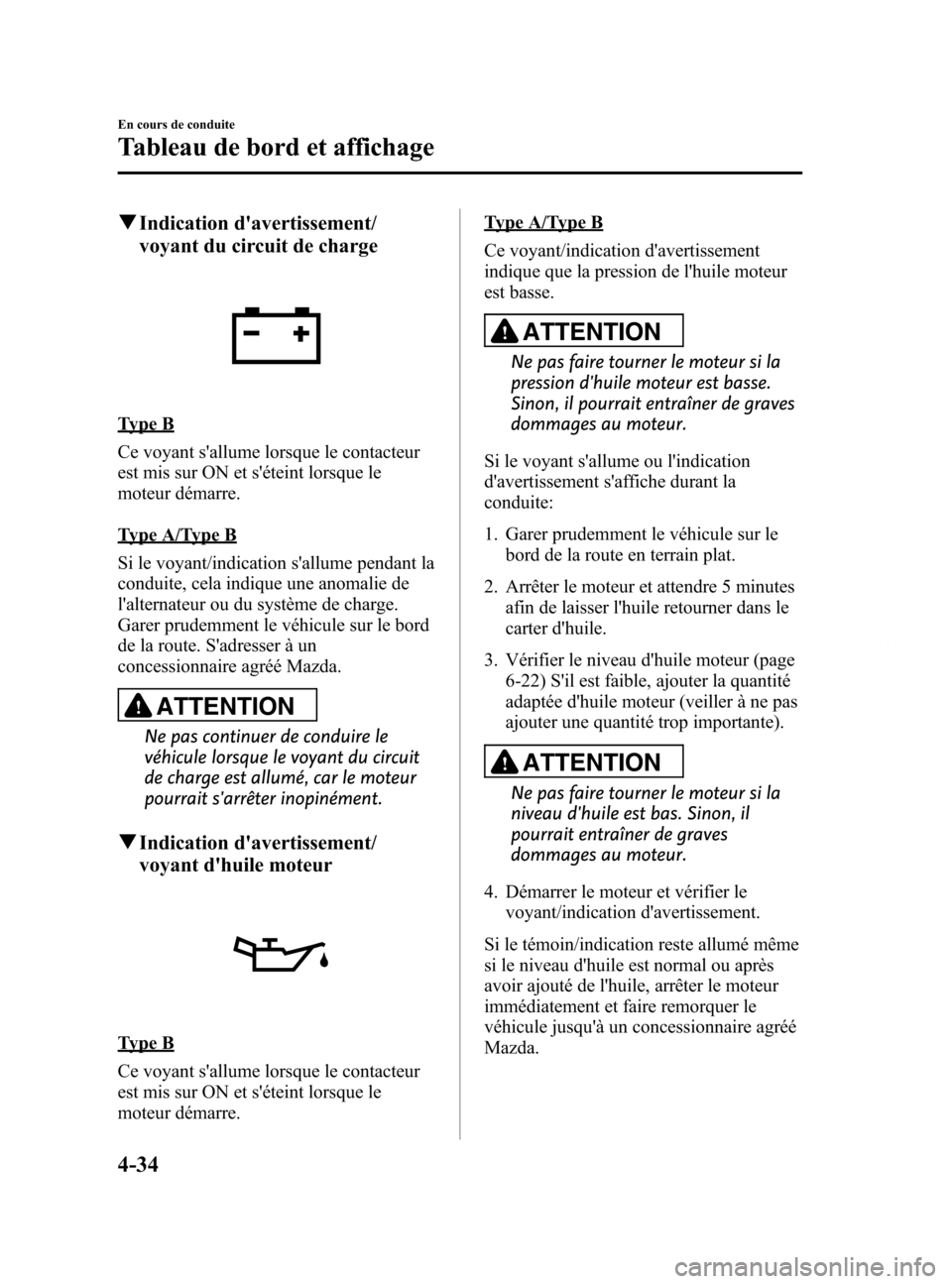

qIndication d'avertissement/
voyant du circuit de charge
Type B
Ce voyant s'allume lorsque le contacteur
est mis sur ON et s'éteint lorsque le
moteur démarre.
Type A/Type B
Si le voyant/indication s'allume pendant la
conduite, cela indique une anomalie de
l'alternateur ou du système de charge.
Garer prudemment le véhicule sur le bord
de la route. S'adresser à un
concessionnaire agréé Mazda.
ATTENTION
Ne pas continuer de conduire le
véhicule lorsque le voyant du circuit
de charge est allumé, car le moteur
pourrait s'arrêter inopinément.
qIndication d'avertissement/
voyant d'huile moteur
Type B
Ce voyant s'allume lorsque le contacteur
est mis sur ON et s'éteint lorsque le
moteur démarre.
Type A/Type B
Ce voyant/indication d'avertissement
indique que la pression de l'huile moteur
est basse.
ATTENTION
Ne pas faire tourner le moteur si la
pression d'huile moteur est basse.
Sinon, il pourrait entraîner de graves
dommages au moteur.
Si le voyant s'allume ou l'indication
d'avertissement s'affiche durant la
conduite:
1. Garer prudemment le véhicule sur le bord de la route en terrain plat.
2. Arrêter le moteur et attendre 5 minutes afin de laisser l'huile retourner dans le
carter d'huile.
3. Vérifier le niveau d'huile moteur (page 6-22) S'il est faible, ajouter la quantité
adaptée d'huile moteur (veiller à ne pas
ajouter une quantité trop importante).
ATTENTION
Ne pas faire tourner le moteur si la
niveau d'huile est bas. Sinon, il
pourrait entraîner de graves
dommages au moteur.
4. Démarrer le moteur et vérifier le voyant/indication d'avertissement.
Si le témoin/indication reste allumé même
si le niveau d'huile est normal ou après
avoir ajouté de l'huile, arrêter le moteur
immédiatement et faire remorquer le
véhicule jusqu'à un concessionnaire agréé
Mazda.
4-34
En cours de conduite
Tableau de bord et affichage
Mazda6_8DQ9-EC-13L_Edition2 Page174
Wednesday, February 26 2014 2:38 PM
Form No.8DQ9-EC-13L

Black plate (175,1)

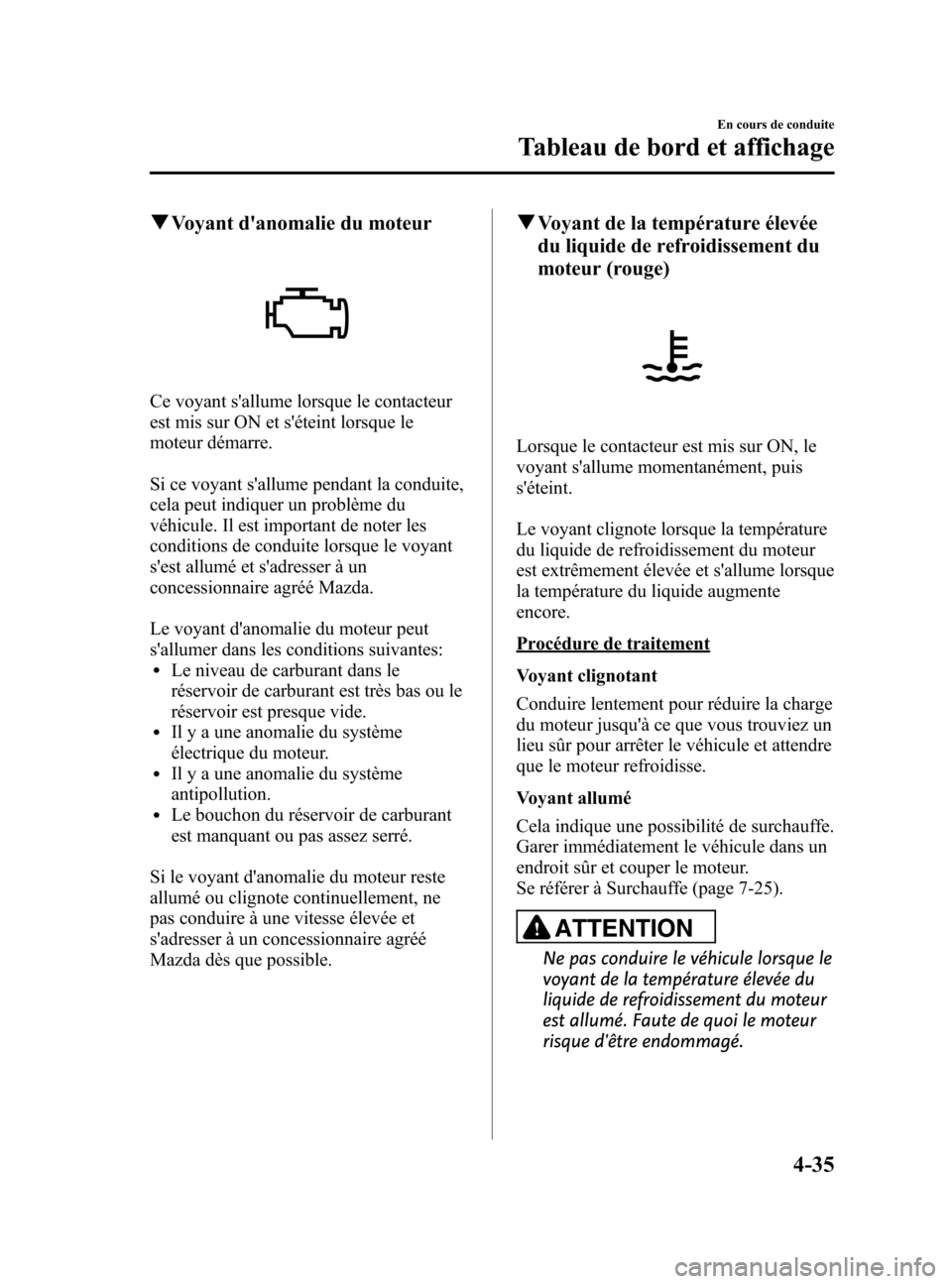

qVoyant d'anomalie du moteur
Ce voyant s'allume lorsque le contacteur
est mis sur ON et s'éteint lorsque le
moteur démarre.
Si ce voyant s'allume pendant la conduite,
cela peut indiquer un problème du
véhicule. Il est important de noter les
conditions de conduite lorsque le voyant
s'est allumé et s'adresser à un
concessionnaire agréé Mazda.
Le voyant d'anomalie du moteur peut
s'allumer dans les conditions suivantes:
lLe niveau de carburant dans le
réservoir de carburant est très bas ou le
réservoir est presque vide.
lIl y a une anomalie du système
électrique du moteur.
lIl y a une anomalie du système
antipollution.
lLe bouchon du réservoir de carburant
est manquant ou pas assez serré.
Si le voyant d'anomalie du moteur reste
allumé ou clignote continuellement, ne
pas conduire à une vitesse élevée et
s'adresser à un concessionnaire agréé
Mazda dès que possible.
q Voyant de la température élevée
du liquide de refroidissement du
moteur (rouge)
Lorsque le contacteur est mis sur ON, le
voyant s'allume momentanément, puis
s'éteint.
Le voyant clignote lorsque la température
du liquide de refroidissement du moteur
est extrêmement élevée et s'allume lorsque
la température du liquide augmente
encore.
Procédure de traitement
Voyant clignotant
Conduire lentement pour réduire la charge
du moteur jusqu'à ce que vous trouviez un
lieu sûr pour arrêter le véhicule et attendre
que le moteur refroidisse.
Voyant allumé
Cela indique une possibilité de surchauffe.
Garer immédiatement le véhicule dans un
endroit sûr et couper le moteur.
Se référer à Surchauffe (page 7-25).
ATTENTION
Ne pas conduire le véhicule lorsque le
voyant de la température élevée du
liquide de refroidissement du moteur
est allumé. Faute de quoi le moteur
risque d'être endommagé.
En cours de conduite
Tableau de bord et affichage
4-35
Mazda6_8DQ9-EC-13L_Edition2 Page175
Wednesday, February 26 2014 2:38 PM
Form No.8DQ9-EC-13L
