2015 MAZDA MODEL 6 Manuel du propriétaire (in French)

Black plate (472,1)

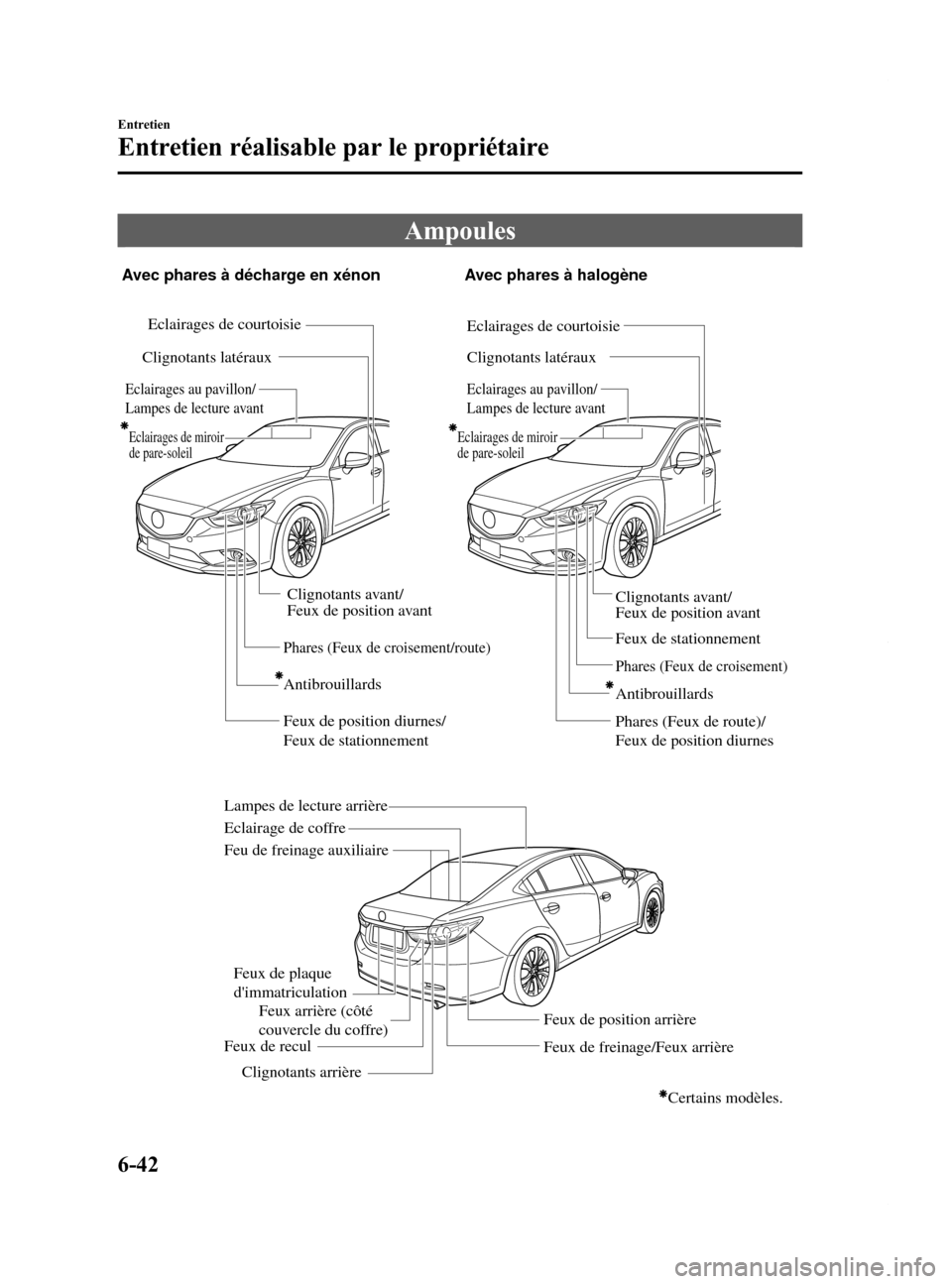

Ampoules
Eclairages au pavillon/
Lampes de lecture avant
Eclairages de miroir
de pare-soleil
Phares (Feux de croisement/route)
Feux de position diurnes/
Feux de stationnement
Phares (Feux de croisement)
Phares (Feux de route)/
Feux de position diurnes
Antibrouillards
Antibrouillards Clignotants avant/
Feux de position avant
Feux de stationnement
Feux de freinage/Feux arrière
Feux de position arrière
Clignotants arrière Feux arrière (côté
couvercle du coffre)
Feux de recul Feu de freinage auxiliaire
Feux de plaque
d'immatriculation
Eclairage de coffre Lampes de lecture arrière
Clignotants latéraux
Eclairages de courtoisie
Clignotants latéraux
Eclairages de courtoisie
Avec phares à décharge en xénon Avec phares à halogène
Eclairages au pavillon/
Lampes de lecture avant
Eclairages de miroir
de pare-soleil
Certains modèles.
Clignotants avant/
Feux de position avant
6-42
Entretien
Entretien réalisable par le propriétaire
Mazda6_8DQ9-EC-13L_Edition2 Page472
Wednesday, February 26 2014 2:42 PM
Form No.8DQ9-EC-13L

Black plate (473,1)

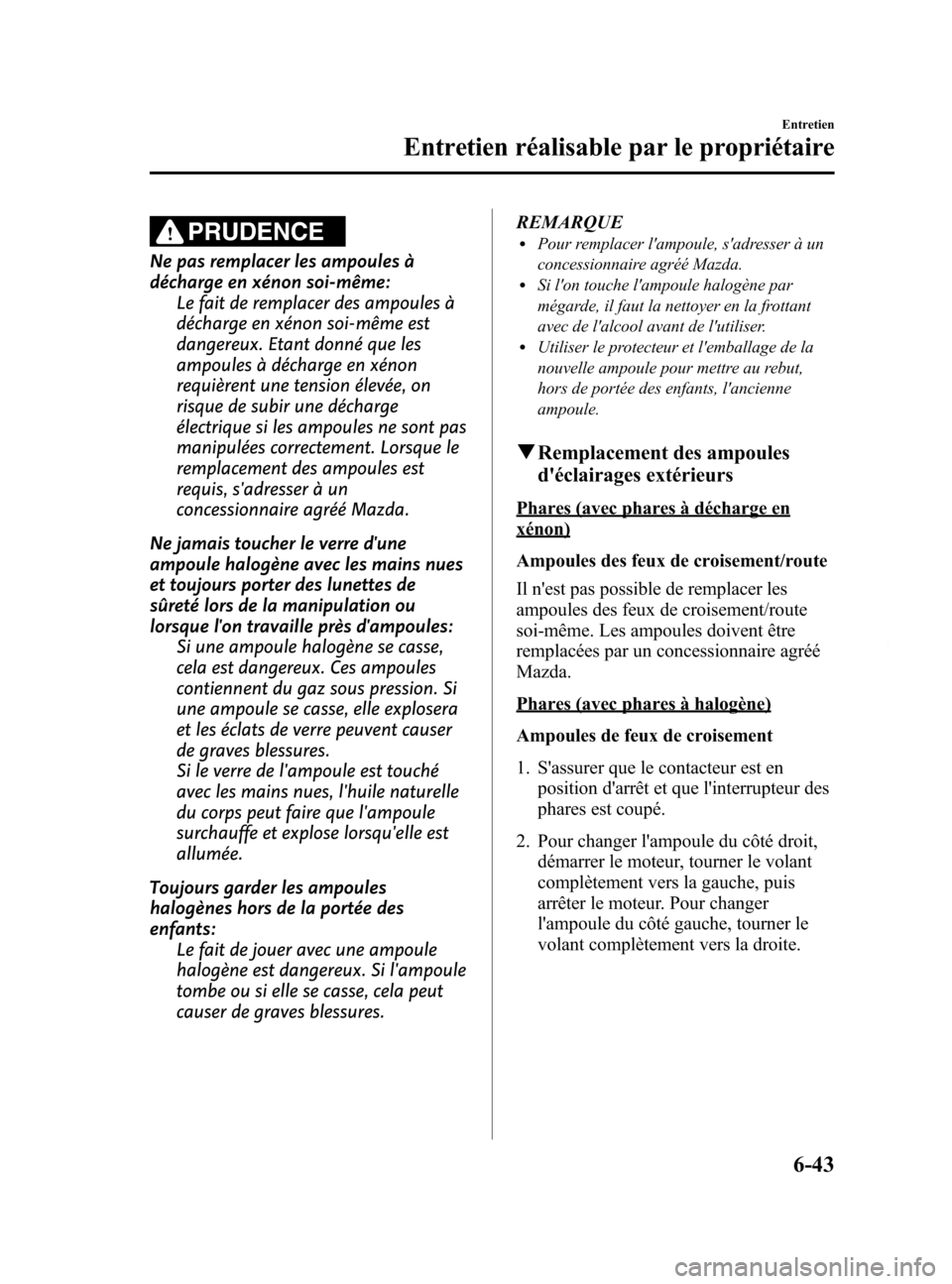

PRUDENCE
Ne pas remplacer les ampoules à
décharge en xénon soi-même:Le fait de remplacer des ampoules à
décharge en xénon soi-même est
dangereux. Etant donné que les
ampoules à décharge en xénon
requièrent une tension élevée, on
risque de subir une décharge
électrique si les ampoules ne sont pas
manipulées correctement. Lorsque le
remplacement des ampoules est
requis, s'adresser à un
concessionnaire agréé Mazda.
Ne jamais toucher le verre d'une
ampoule halogène avec les mains nues
et toujours porter des lunettes de
sûreté lors de la manipulation ou
lorsque l'on travaille près d'ampoules: Si une ampoule halogène se casse,
cela est dangereux. Ces ampoules
contiennent du gaz sous pression. Si
une ampoule se casse, elle explosera
et les éclats de verre peuvent causer
de graves blessures.
Si le verre de l'ampoule est touché
avec les mains nues, l'huile naturelle
du corps peut faire que l'ampoule
surchauffe et explose lorsqu'elle est
allumée.
Toujours garder les ampoules
halogènes hors de la portée des
enfants: Le fait de jouer avec une ampoule
halogène est dangereux. Si l'ampoule
tombe ou si elle se casse, cela peut
causer de graves blessures. REMARQUE
lPour remplacer l'ampoule, s'adresser à un
concessionnaire agréé Mazda.
lSi l'on touche l'ampoule halogène par
mégarde, il faut la nettoyer en la frottant
avec de l'alcool avant de l'utiliser.
lUtiliser le protecteur et l'emballage de la
nouvelle ampoule pour mettre au rebut,
hors de portée des enfants, l'ancienne
ampoule.
q
Remplacement des ampoules
d'éclairages extérieurs
Phares (avec phares à décharge en
xénon)
Ampoules des feux de croisement/route
Il n'est pas possible de remplacer les
ampoules des feux de croisement/route
soi-même. Les ampoules doivent être
remplacées par un concessionnaire agréé
Mazda.
Phares (avec phares à halogène)
Ampoules de feux de croisement
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Pour changer l'ampoule du côté droit, démarrer le moteur, tourner le volant
complètement vers la gauche, puis
arrêter le moteur. Pour changer
l'ampoule du côté gauche, tourner le
volant complètement vers la droite.
Entretien
Entretien réalisable par le propriétaire
6-43
Mazda6_8DQ9-EC-13L_Edition2 Page473
Wednesday, February 26 2014 2:42 PM
Form No.8DQ9-EC-13L

Black plate (474,1)

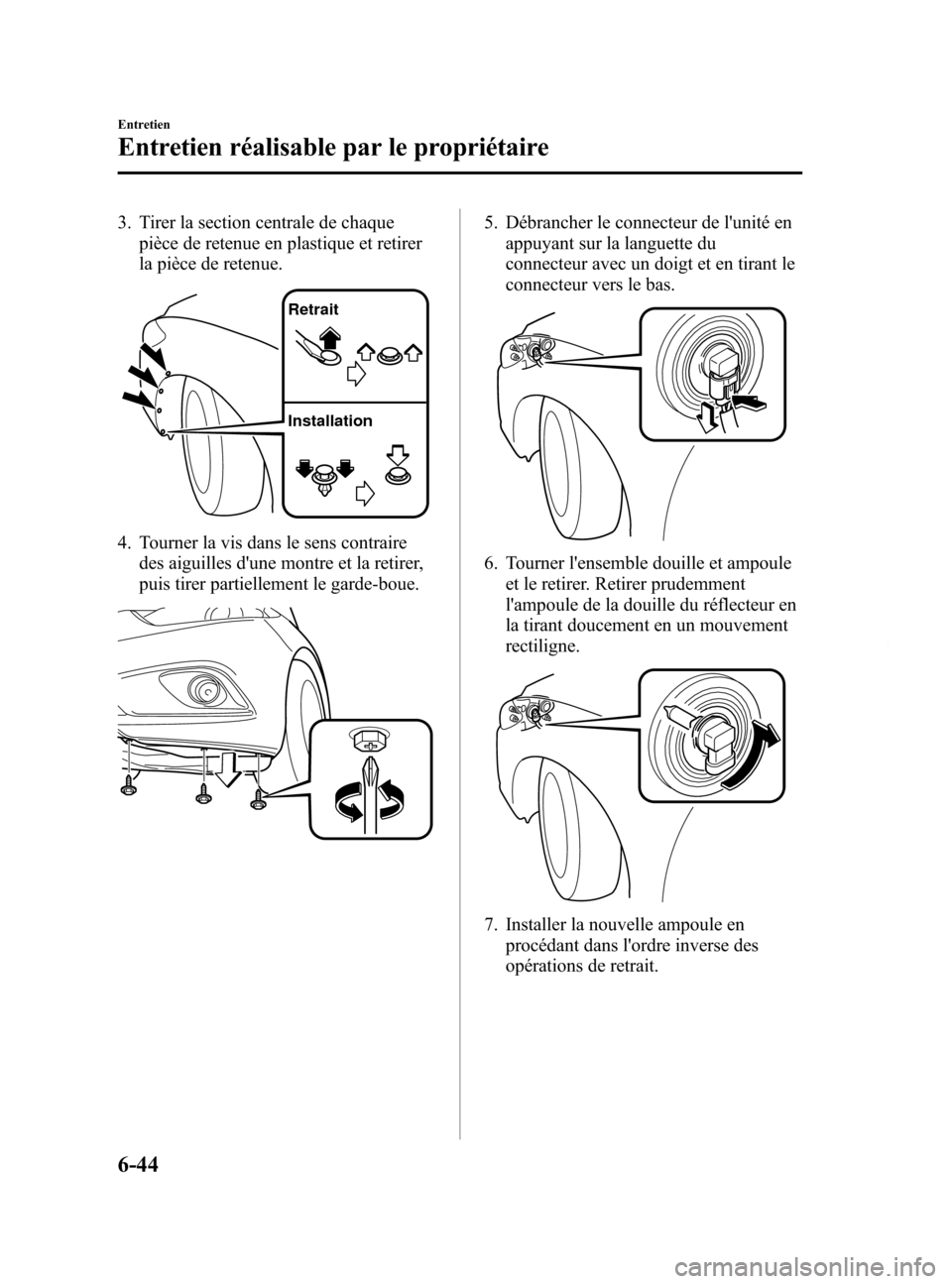

3. Tirer la section centrale de chaquepièce de retenue en plastique et retirer
la pièce de retenue.
Retrait
Installation
4. Tourner la vis dans le sens contrairedes aiguilles d'une montre et la retirer,
puis tirer partiellement le garde-boue.
5. Débrancher le connecteur de l'unité enappuyant sur la languette du
connecteur avec un doigt et en tirant le
connecteur vers le bas.
6. Tourner l'ensemble douille et ampouleet le retirer. Retirer prudemment
l'ampoule de la douille du réflecteur en
la tirant doucement en un mouvement
rectiligne.
7. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
6-44
Entretien
Entretien réalisable par le propriétaire
Mazda6_8DQ9-EC-13L_Edition2 Page474
Wednesday, February 26 2014 2:42 PM
Form No.8DQ9-EC-13L

Black plate (475,1)
Ampoules de feux de route/Feux de
position diurnes
(Côté gauche)
1. S'assurer que le contacteur est enposition d'arrêt et que l'interrupteur des
phares est coupé.
2. Ouvrir le capot.
3. Retirer l'attache.
4. Détacher le cache du filtre à air et créer un espace suffisamment grand pour
effectuer les travaux.
5. Débrancher le connecteur de l'unité enappuyant sur la languette du
connecteur avec un doigt et en tirant le
connecteur vers le bas.
6. Tourner l'ensemble douille et ampouleet le retirer. Retirer prudemment
l'ampoule de la douille du réflecteur en
la tirant doucement en un mouvement
rectiligne.
7. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
(Côté droite)
1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des
phares est coupé.
2. Ouvrir le capot.
Entretien
Entretien réalisable par le propriétaire
6-45
Mazda6_8DQ9-EC-13L_Edition2 Page475
Wednesday, February 26 2014 2:42 PM
Form No.8DQ9-EC-13L

Black plate (476,1)

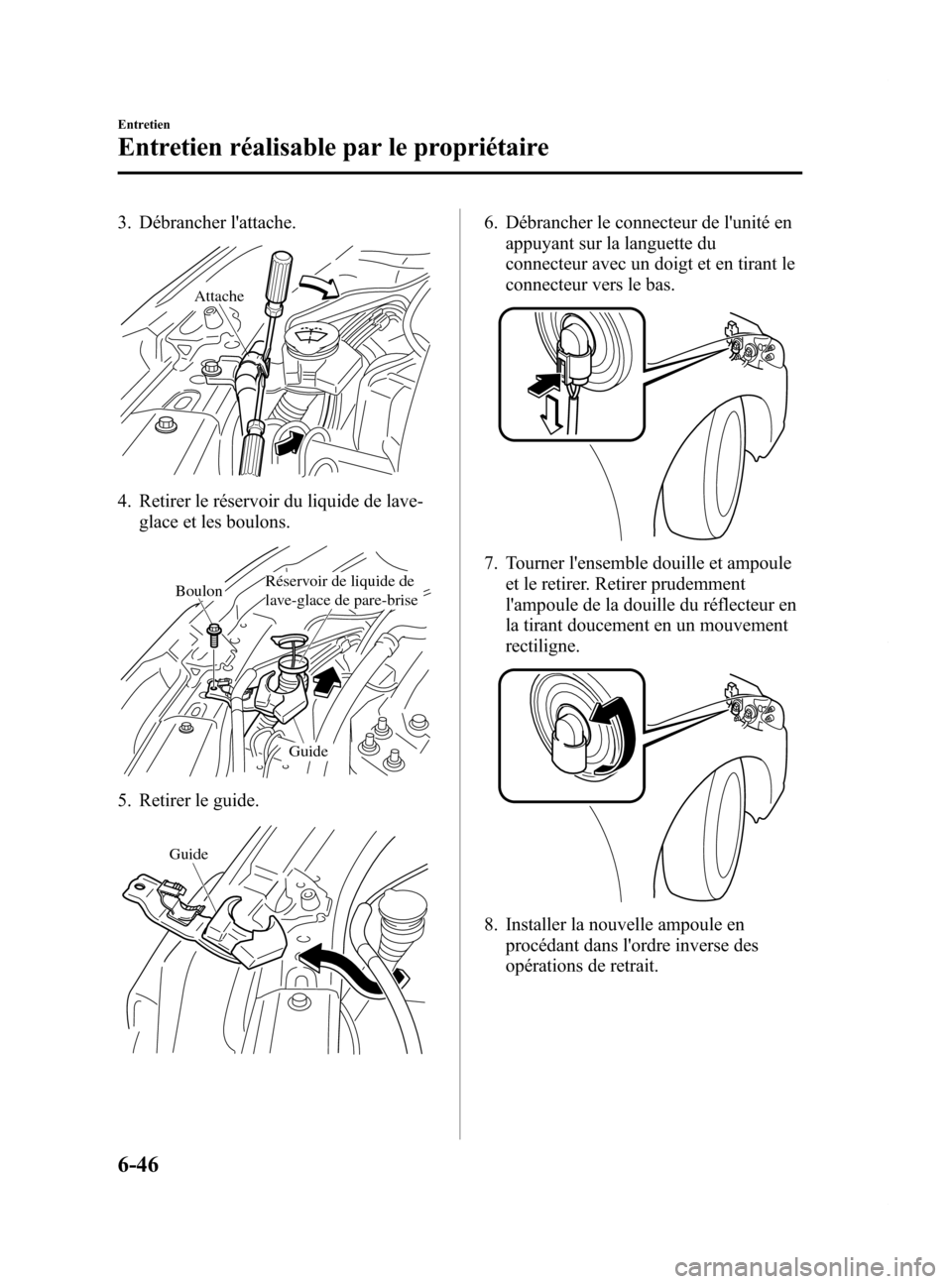

3. Débrancher l'attache.
Attache
4. Retirer le réservoir du liquide de lave-glace et les boulons.
Réservoir de liquide de
lave-glace de pare-briseBoulon
Guide
5. Retirer le guide.
Guide
6. Débrancher le connecteur de l'unité enappuyant sur la languette du
connecteur avec un doigt et en tirant le
connecteur vers le bas.
7. Tourner l'ensemble douille et ampouleet le retirer. Retirer prudemment
l'ampoule de la douille du réflecteur en
la tirant doucement en un mouvement
rectiligne.
8. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
6-46
Entretien
Entretien réalisable par le propriétaire
Mazda6_8DQ9-EC-13L_Edition2 Page476
Wednesday, February 26 2014 2:42 PM
Form No.8DQ9-EC-13L

Black plate (477,1)

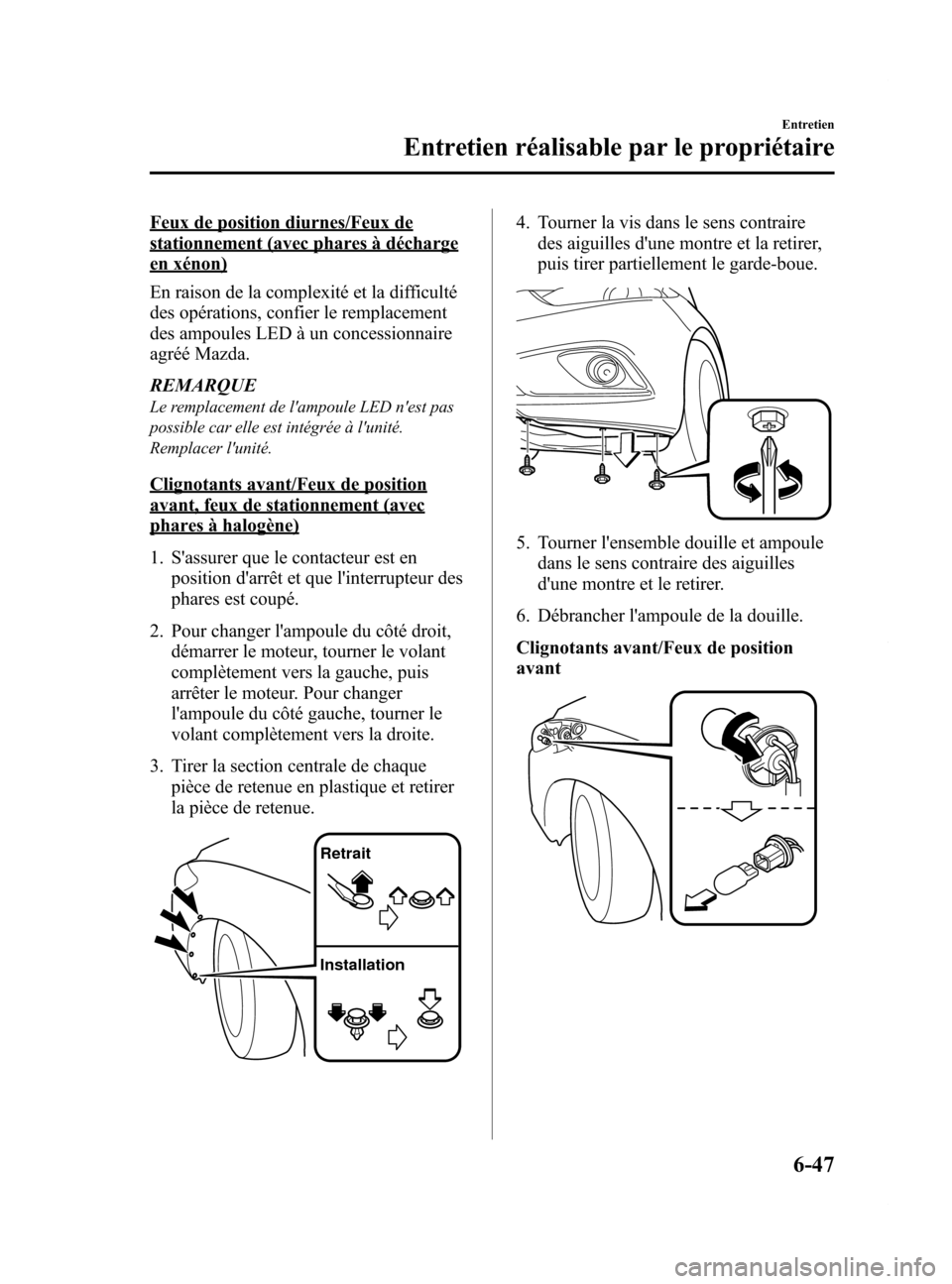

Feux de position diurnes/Feux de
stationnement (avec phares à décharge
en xénon)
En raison de la complexité et la difficulté
des opérations, confier le remplacement
des ampoules LED à un concessionnaire
agréé Mazda.
REMARQUE
Le remplacement de l'ampoule LED n'est pas
possible car elle est intégrée à l'unité.
Remplacer l'unité.
Clignotants avant/Feux de position
avant, feux de stationnement (avec
phares à halogène)
1. S'assurer que le contacteur est enposition d'arrêt et que l'interrupteur des
phares est coupé.
2. Pour changer l'ampoule du côté droit, démarrer le moteur, tourner le volant
complètement vers la gauche, puis
arrêter le moteur. Pour changer
l'ampoule du côté gauche, tourner le
volant complètement vers la droite.
3. Tirer la section centrale de chaque pièce de retenue en plastique et retirer
la pièce de retenue.
Retrait
Installation
4. Tourner la vis dans le sens contrairedes aiguilles d'une montre et la retirer,
puis tirer partiellement le garde-boue.
5. Tourner l'ensemble douille et ampouledans le sens contraire des aiguilles
d'une montre et le retirer.
6. Débrancher l'ampoule de la douille.
Clignotants avant/Feux de position
avant
Entretien
Entretien réalisable par le propriétaire
6-47
Mazda6_8DQ9-EC-13L_Edition2 Page477
Wednesday, February 26 2014 2:42 PM
Form No.8DQ9-EC-13L

Black plate (478,1)

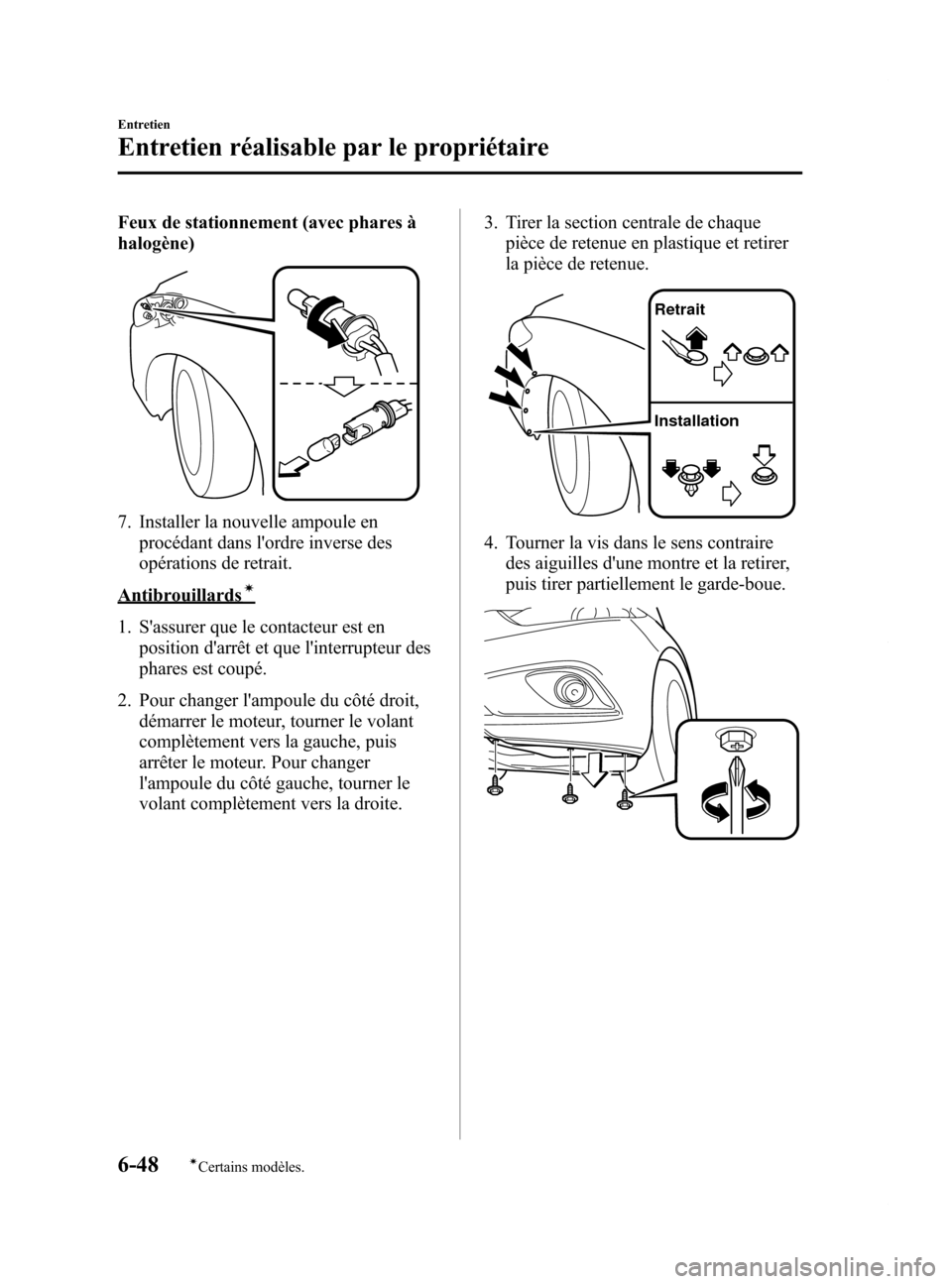

Feux de stationnement (avec phares à
halogène)
7. Installer la nouvelle ampoule enprocédant dans l'ordre inverse des
opérations de retrait.
Antibrouillardsí
1. S'assurer que le contacteur est enposition d'arrêt et que l'interrupteur des
phares est coupé.
2. Pour changer l'ampoule du côté droit, démarrer le moteur, tourner le volant
complètement vers la gauche, puis
arrêter le moteur. Pour changer
l'ampoule du côté gauche, tourner le
volant complètement vers la droite. 3. Tirer la section centrale de chaque
pièce de retenue en plastique et retirer
la pièce de retenue.
Retrait
Installation
4. Tourner la vis dans le sens contrairedes aiguilles d'une montre et la retirer,
puis tirer partiellement le garde-boue.
6-48
Entretien
íCertains modèles.
Entretien réalisable par le propriétaire
Mazda6_8DQ9-EC-13L_Edition2 Page478
Wednesday, February 26 2014 2:42 PM
Form No.8DQ9-EC-13L

Black plate (479,1)

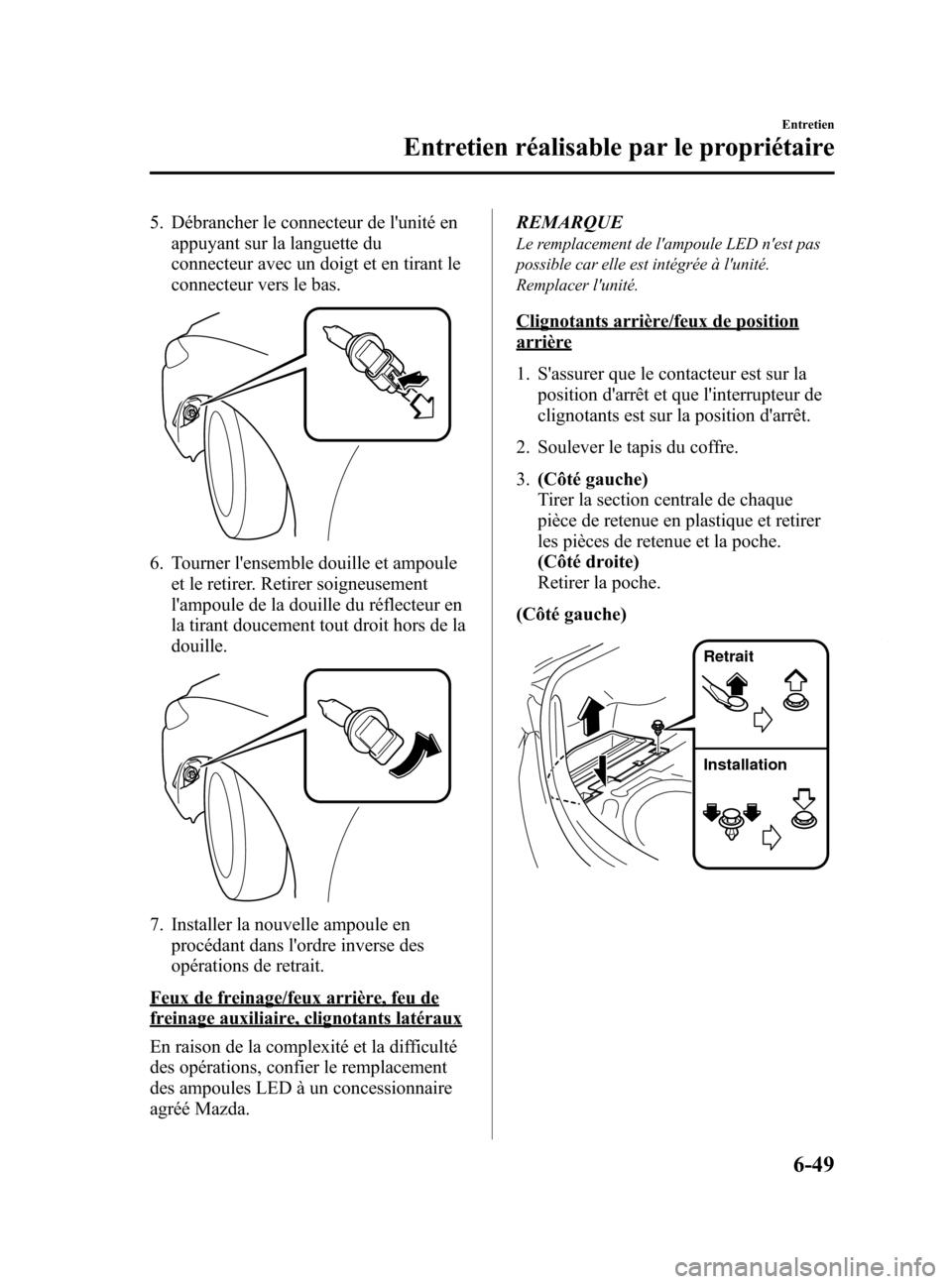

5. Débrancher le connecteur de l'unité enappuyant sur la languette du
connecteur avec un doigt et en tirant le
connecteur vers le bas.
6. Tourner l'ensemble douille et ampouleet le retirer. Retirer soigneusement
l'ampoule de la douille du réflecteur en
la tirant doucement tout droit hors de la
douille.
7. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Feux de freinage/feux arrière, feu de
freinage auxiliaire, clignotants latéraux
En raison de la complexité et la difficulté
des opérations, confier le remplacement
des ampoules LED à un concessionnaire
agréé Mazda. REMARQUE
Le remplacement de l'ampoule LED n'est pas
possible car elle est intégrée à l'unité.
Remplacer l'unité.
Clignotants arrière/feux de position
arrière
1. S'assurer que le contacteur est sur la
position d'arrêt et que l'interrupteur de
clignotants est sur la position d'arrêt.
2. Soulever le tapis du coffre.
3. (Côté gauche)
Tirer la section centrale de chaque
pièce de retenue en plastique et retirer
les pièces de retenue et la poche.
(Côté droite)
Retirer la poche.
(Côté gauche)
Retrait
Installation
Entretien
Entretien réalisable par le propriétaire
6-49
Mazda6_8DQ9-EC-13L_Edition2 Page479
Wednesday, February 26 2014 2:42 PM
Form No.8DQ9-EC-13L
