2015 Hyundai H350 Manual del propietario (in Spanish)

7-52
Mantenimiento
Panel de fusibles interior (Lado del asiento del conductor)
Núm.Amperaje delfusibleNombre del fusibleCircuito protegido
130APASS A/CONBLOW LHMotor del A/CON Ventilador – Pasajero Izquierda
220AE/POWER STEPMódulo del escalón eléctrico (B+)
330APASS A/CONBLOW RHMotor del A/CON Ventilador – Pasajero derecha
47.5A1
ELECTRIC
VENTILATORMódulo del Control -Ventilador (B+)
510AROOM LAMP PASSLuz de habitáculo (Delantero/Centro/Trasero)
615AAUX POWER (IG2)LA CAJA AUXILIAR (AUX IG2)
730A1
TRAILERMódulo de Remolque (B+)
825ASEAT
HEATERMódulo de asiento calentada Izquierda/Derecha (Caliente B+)
910AAUX POWER
(ENGINE RUN)LA CAJA AUXILIAR (MOTOR OPERAR)
1015A2
TRAILERMódulo de Remolque (B+)
1120APRE HEATER 1Módulo de precalentador
1225AAUX POWER (B+)LA CAJA AUXILIAR (AUX B+)

7-53
7
Mantenimiento
Núm.Amperaje delfusibleNombre del fusibleCircuito protegido
1315A3 TRAILERMódulo de Remolque (B+)
1430APASS A/CONC/FAN LHMotor del A/CON Ventilador – Pasajero Izquierda
1510ABATTERYSENSORSensor de la batería
1630AFUEL HTRCalefactor del filtro de combustible
177.5APASS HTR/BLOW SIG FRMódulo control del calefactor -pasajero (Motor de ventilador, SIG delantero)
1815ADCU
SENSORSensor de PM, Sensor de NOX (Delantero/Trasero), Módulo del Control de dosificación (IG1 ENTRADA)
1920A1
DCUMódulo del Control de dosificación (B+)
207.5APASS HTR/BLOW SIG RRMódulo control del calefactor -pasajero (Motor de ventilador, SIG Trasero)
2110A2
ELECTRIC
VENTILATORMódulo del Control Ventilador (IG2)
227.5APASS A/CON
BLOW SIG LHMódulo control del A/C -trasero (Motor de ventilador, SIG izquierdo)
237.5APASS A/CON
BLOW SIG RHMódulo control del A/C -trasero (Motor de ventilador, SIG derecho)
2410AA/CON RR (IG2)Módulo de Control A/C, Trasero

7-54
Mantenimiento
Núm.Amperaje delfusibleNombre del fusibleCircuito protegido
2520A2 DCUMódulo del Control de dosificación (B+)
2620A3
DCUMódulo del Control de dosificación (B+)
2710AIG2Módulo del escalón eléctrico, CAJA DE ASIENTO (AUX FUERZA (IG2) Relé 'S')
2830APASS A/CON C/FAN RHMotor del A/CON Ventilador – Pasajero derecha
2925APASS HTR FRTMotor del calefactor de ventilador Delantero
3025APASS HTR RRMotor del calefactor de ventilador Trasero

7-55
7
Mantenimiento
Panel de fusibles principal del compartimento del motor
Núm.Amperaje delfusibleNombre del fusibleCircuito protegido
110A2 A/CONA/A Compresor PASAJERO
215A4
ECUMódulo de control del motor (batería permanente (+))
310A1
A/CONA/A Compresor CABINA
410A1
SENSORActuador de VGT electrico, Bypass con EGR refrigerado, CAJA de UH (Relé de la bomba de combustible 'S')
510ASPARE
620A1
ECUMódulo de control del motor (Batería (+))
710A2
SENSORCAJA de UH(A/CON1 Relé 'S', A/CON2 Relé 'S', Relé del ventilador para el condensador IZQ,DER1/2 'S')
820A2
ECUMódulo de control del motor (Batería (+))
910A3
SENSORSonda Lambda
107.5ABACK UP LAMPLámpara Combi Trasera Izquierda/Derecha (Respaldo), Retrovisor Interior (Reverso), Módulo Traíler (Respaldo), Módulo de Control de Dinamico del Vehiculo (Interruptor Marcha Atrás),Zumbador del Alarma Marcha Atrás
117.5A3
ABSMódulo de Frenado Antibloqueo (IG1), Módulo de control dinámico del vehiculo (IG1), sensor del ángulo de dirección (IG1)
127.5A5
SENSORSensor de Flujo de Aire, Módulo de control del motor (TERMINAL15(IG1 ENTRADA))

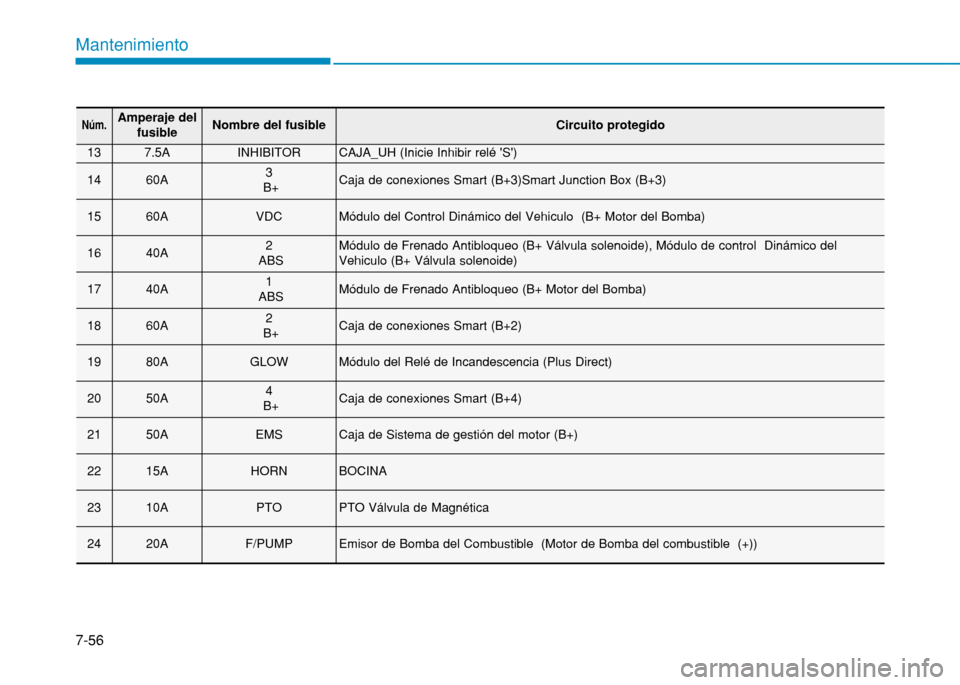

7-56
Mantenimiento
Núm.Amperaje delfusibleNombre del fusibleCircuito protegido
137.5AINHIBITORCAJA_UH (Inicie Inhibir relé 'S')
1460A3
B+Caja de conexiones Smart (B+3)Smart Junction Box (B+3)
1560AVDCMódulo del Control Dinámico del Vehiculo (B+ Motor del Bomba)
1640A2
ABSMódulo de Frenado Antibloqueo (B+ Válvula solenoide), Módulo de control Dinámico del Vehiculo (B+ Válvula solenoide)
1740A1
ABSMódulo de Frenado Antibloqueo (B+ Motor del Bomba)
1860A2
B+Caja de conexiones Smart (B+2)
1980AGLOWMódulo del Relé de Incandescencia (Plus Direct)
2050A4
B+Caja de conexiones Smart (B+4)
2150AEMSCaja de Sistema de gestión del motor (B+)
2215AHORNBOCINA
2310APTOPTO Válvula de Magnética
2420AF/PUMPEmisor de Bomba del Combustible (Motor de Bomba del combustible (+))

7-57
7
Mantenimiento
Núm.Amperaje delfusibleNombre del fusibleCircuito protegido
2515AB/A HORNAlarma Antirrobo
2625AC/LIGHTER
P/OUTLET RRMechero, Toma de Corriente en el Maletero
2725AP/OUTLET
CTR & RHToma de Corriente (Centro, delantero derecho)
2820ADEICERDESCONGELADOR
2940ACONDENSER FANMotor de Ventilador para el condensador A/CON Izquierdo / Derecho
3030AWIPER FRTMotor del limpiaparabrisas delantero
3150A4
PTC
HEATERCalefactor PTC, EXTN (PTC4+)
3250A3
PTC
HEATERCalefactor PTC, EXTN (PTC3+)
3350A2
PTC
HEATERCalefactor PTC, EXTN (PTC2+)
3450A1
PTC
HEATERCalefactor PTC, EXTN (PTC1+)

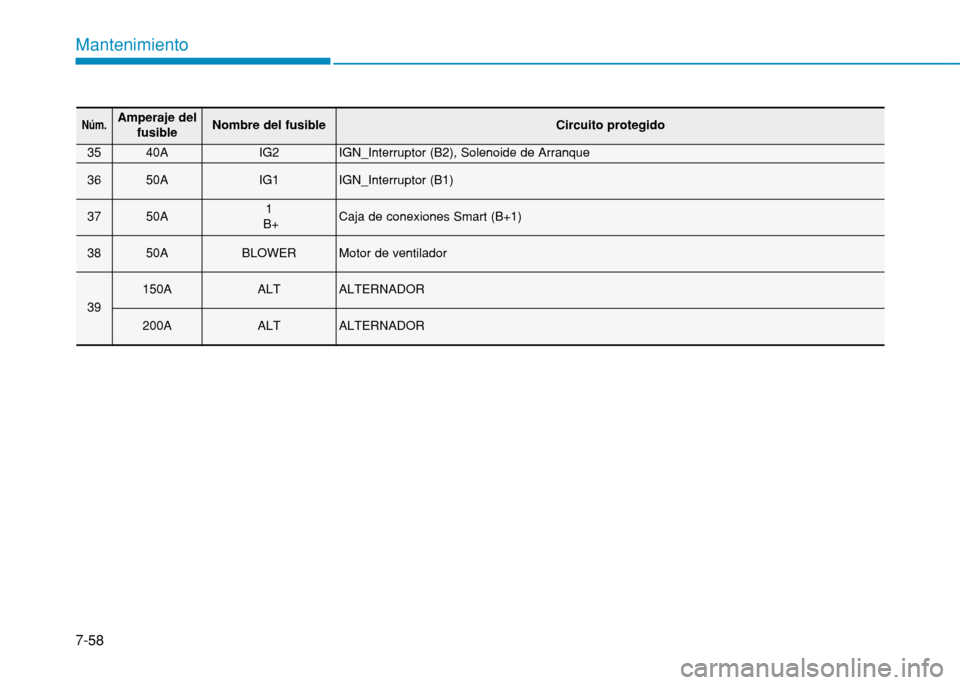

7-58
Mantenimiento
Núm.Amperaje delfusibleNombre del fusibleCircuito protegido
3540AIG2IGN_Interruptor (B2), Solenoide de Arranque
3650AIG1IGN_Interruptor (B1)
3750A1
B+Caja de conexiones Smart (B+1)
3850ABLOWERMotor de ventilador
39
150AALTALTERNADOR
200AALTALTERNADOR

7-59
7
Mantenimiento
Panel de fusibles de la batería
Núm.Amperaje delfusibleNombre del fusibleCircuito protegido
140ADCU_MAINMódulo del Control de dosificación (B+)
2150APASS,HTR(BUS)
PASS,A/CON(BUS)
AUX,BATT(TRK/VAN)
1. BUS : CAJA DE ASIENTO (PASS CALEN. DELA. 25A, PASS CALEN./VENT. DELA. 7.5APASS CALEN. TRAS. 25A, PASS CALEN./VENT. DELA. 7.5A, PASS A/CON C/FANIZQUIERDO 30A, PASS A/CON C/FAN DERECHO 30A, PASS A/CON VENT. IZQUIERDO30A, PASS A/CON VENT. IZQUIERDO 7.5A, PASS A/CON VENT. DERECHO 30A,PASS A/CON VENT SIG DERECHO 7.5A)2. FURGONETA/CAMIÓN : Batería Auxiliar
370A2
SEAT_F/BOXCAJA DE ASIENTO (B+2/B+3), Sensor de PM, Sensor de NOX (Delantero/Trasero), Módulo del Control de dosificación (IG1 ENTRADA)
470A1 SEAT_F/BOXCAJA DE ASIENTO (B+1/B+4)
