7-44
Mantenimiento
La etiqueta del panel de relés/fusi- bles actual puede ser diferente alos componentes equipados.
AVISO
Sustitución de fusibles
No cambie nunca un fusible por otro que no tenga las mis-mas características.
Un fusible de mayor capaci- dad podría producir daños eincluso un incendio.
No monte nunca un cable ni papel de aluminio en vez delfusible correspondiente,incluso como reparación tem-poral. Puede causar dañosconsiderables en el cableadoe incluso un incendio.
ADVERTENCIA
No utilice un destornillador ni ningún otro objeto metálicopara retirar los fusibles, ya quepuede causar un cortocircuito ydaños en el sistema.
PRECAUCIÓN
Al cambiar un fusible fundido o un relé por uno nuevo, ase-gúrese de que el fusible o elrelé nuevo se ajuste a losclips. Un fusible o un relé malajustado podría causar dañosen el cableado y el sistemaeléctrico del vehículo y provo-car un incendio.
No retire fusibles, relés ni ter- minales fijados con tornillos otuercas. Los fusibles, relés yterminales podrían estar malajustados y provocar unincendio. Si se funde algúnfusible, relé o terminal fijadocon tornillos o tuercas, reco-mendamos que consulte conun distribuidor HYUNDAIautorizado.
No introduzca objetos distin- tos de fusibles o relés en losterminales para fusibles/relés,como un destornillador ocables. Podría causar un fallode contacto y una avería delsistema.
PRECAUCIÓN

7-45
7
Mantenimiento
Sustitución de fusibles en el panel interior1.Desconecte la llave de contacto ytodos los demás interruptores.
2.Abra la tapa del panel de fusibles.
3.Extraiga todos los fusibles sospe-chosos. Utilice el extractor que se encuentra en la caja de fusiblesdel vano del motor.
4.Compruebe el fusible que se ha extraído y cámbielo si está fundi-do.
5.Coloque un fusible nuevo de las mismas características y asegúre-se de que encaja firmemente enlas pinzas.
Si queda flojo, recomendamos queconsulte a un distribuidor HYUNDAIautorizado. Si no tiene repuesto, utilice un fusi- ble del mismo amperaje sacado deun circuito que no sea necesario
OEU074027
OEU074026
OEU074028
n Lado del asiento del conductor
nPanel del lado del conductor
nBatería principal
OEU074029

7-46
Mantenimiento
para que funcione el vehículo, como el del encendedor, por ejemplo. Si no funcionan los faros u otros componentes eléctricos y los fusi-bles están bien, compruebe el blo-que de fusibles del compartimentodel motor. Si hay alguno quemado,sustitúyalo.Sustitución de fusibles en el panel del compartimento delmotor
1.Desconecte la llave de contacto y
todos los demás interruptores.
2.Retire la tapa de la caja de fusibles presionando el pestillo y tirando hacia arriba.
3.Compruebe el fusible que se ha extraído y cámbielo si está fundi-do. Para sacar o para montar unfusible utilice el extractor que hayen el panel de fusible del vano delmotor. 4.Coloque un fusible nuevo de las
mismas características y asegúre-se de que encaja firmemente enlas pinzas. Si queda flojo, recomendamos que consulte a un distribuidor HYUN-DAI autorizado.
OEU074029
Una vez que haya comprobado la caja de fusibles del comparti-mento del motor, coloque sutapa sujetándola bien. Si no,pueden producirse averíaseléctricas a causa del agua quepueda entrar.
PRECAUCIÓN

7-47
7
Mantenimiento

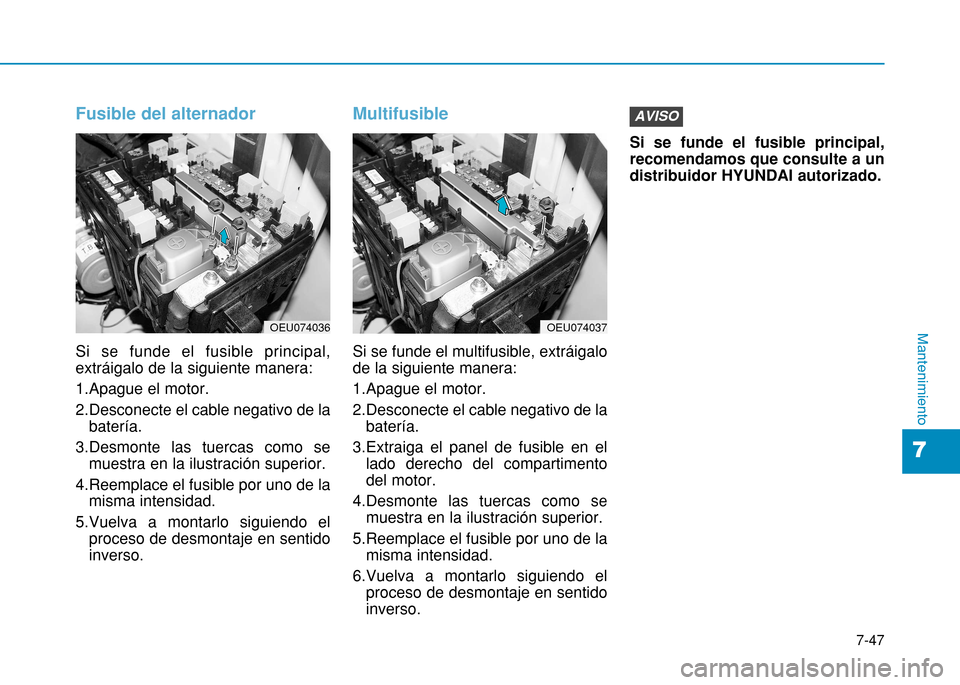

Fusible del alternador
Si se funde el fusible principal, extráigalo de la siguiente manera:
1.Apague el motor.
2.Desconecte el cable negativo de labatería.
3.Desmonte las tuercas como se muestra en la ilustración superior.
4.Reemplace el fusible por uno de la misma intensidad.
5.Vuelva a montarlo siguiendo el proceso de desmontaje en sentido inverso.
Multifusible
Si se funde el multifusible, extráigalo de la siguiente manera:
1.Apague el motor.
2.Desconecte el cable negativo de labatería.
3.Extraiga el panel de fusible en el lado derecho del compartimento del motor.
4.Desmonte las tuercas como se muestra en la ilustración superior.
5.Reemplace el fusible por uno de la misma intensidad.
6.Vuelva a montarlo siguiendo el proceso de desmontaje en sentidoinverso. Si se funde el fusible principal,recomendamos que consulte a undistribuidor HYUNDAI autorizado.
AVISO
OEU074036OEU074037

7-48
Mantenimiento
No todas las descripciones de los paneles de fusibles que aparecenen este manual tienen por qué seraplicables a su vehículo. Soncorrectas en el momento de impri-mirlo. Cuando revise la caja de fusibles de su vehículo, consulte su eti-queta.
AVISO
nCaja de fusibles interior (Lado del asiento del conductor)
OEU074059/OEU074060/OEU074058/OEU074039
n
Caja de fusibles interior (panel de instrumentos)
nCaja de fusible principal
nCaja de fusibles de la batería
Descripción del panel de fusibles y relés
Debajo de las tapas de la caja de fusibles y relés se encuentra la etiqueta que describe sus nombres y capacidad.

7-49
7
Mantenimiento
Panel de fusibles interior (panel de instrumentos)
Núm.Amperaje delfusibleNombre del fusibleCircuito protegido
115AWIPER & WASHERMotor del limpiaparabrisas delantero, Motor del lavaparabrisas
27.5A2
A/CONVentilador M/HI SIG
37.5A1
EMERGENCY CALLLlamada de emergencia (ACC)
425AP/WDW LHMotor del P/WDW, Izquierda
520ADDMMódulo de la Puerta Conductor (B+MIRR)
625AP/WDW RHMotor del P/WDW, Derecho
715AP/OUTLET(FR_LH)Toma de corriente (Delantero, Izquierdo)
87.5A1
CMCM (B+)
915AMULTIMEDIAAUDIO E300/E800(B+), AVN(B+), Módulo de LDC (B+)
1020AADMMódulo de la Puerta del Auxiliar (B+MIRR)
117.5ASTARTARRANQUE

7-50
Mantenimiento
Núm.Amperaje delfusibleNombre del fusibleCircuito protegido
1210AMEMORYTablero de instrumentos (B+), Módulo de control A/C (B+), Módulo de la puerta del conductor (B+ECU), Módulo de la puerta del auxiliar (B+ECU), DTG(B+), OBDII (B+)
137.5ABRAKE SWInterruptor del freno, Botón de parada
1410AMODULE E-3
Tablero de instrumentos, Módulo de la puerta del conductor, Módulo de la puerta del auxiliar, Módulo de control A/C, Asiento Interruptor calentada Izquerda/Derecha, Interruptor VDC Off,AVN, Asiento HTD Modulo Izquierda/Derecha, DTG, Módulo de LDWS, Sensor de RPAS,Sensor de Guiñada, Sensor de Agua en el Filtro de Combustible
1510AMIDDLE DR LOCKActuador del bloqueo de la puerta corrediza
1610ATAILGATEDR LOCKActuador del bloqueo del portón trasero
1710AMODULE E-4AUDIO E300/E800(ACC), AVN(ACC), Módulo de LDC (ACC), CM(ACC)
1820AENG BOX (IG1)CAJA DE UH (ABS3 7.5A, SNSR5 7.5A, INHIBIDOR 7.5A, LUZ DE MARCHA ATRÁS 7.5A)
1910ADCUCAJA DE ASIENTOS (DCU SNSR Relé 'S')
207.5A2
CMCM (IG1)
217.5AMODULE-1Sensor de lluvia
2210AINTERIOR LAMPLA CAJA ASIENTO (Luz de habitáculo PASS Relé 'S'), Interruptor de advertencia llave, Luz de escalón (MID/ASS), Consola de luces en el techo, Luz de lectura de mapas, Lámpara de lecturadel Pasajero, Luz de Carga (Medio / TGAT)

7-51
7
Mantenimiento
Núm.Amperaje delfusibleNombre del fusibleCircuito protegido
2310AMODULE-2HLLD Actuador Izquierda/Derecha, Módulo del relé de incandescencia (IG1), Interruptor del freno, Sensor de FPAS , Interruptor del Salpicadero, Interruptor del BEZEL, Módulo de LDC(IG1)
247.5AMODULE-5I_S_MIRR(IG2), CM(IG2), Módulo de calefactor del Pasajero (IG2), Módulo de asiento calentada Izquierda/Derecha (IG2), Relé "S” de la filtro de combustible
2510A2 IMMOMódulo de inmobilizador (B+), Interruptor de advertencia llave
267.5A1
IMMOMódulo de inmobilizador(IG1)
2720ASEAT BOX (IG2)LA CAJA ASIENTO (ELECTRICO VENTILADOR2 10A, A/CON RR(IG2) 10A, IG2 10A(AUX POWER(IG2) Relé “S”))
287.5A1
A/CONMódulo de control A/C (IG2)
2915AA/BAGMódulo de control A/BAG (IG1)
307.52
EMERGENCY CALLLlamada de emergencia (IG1)
