2015 Hyundai H350 Manual del propietario (in Spanish)

7-68
Mantenimiento

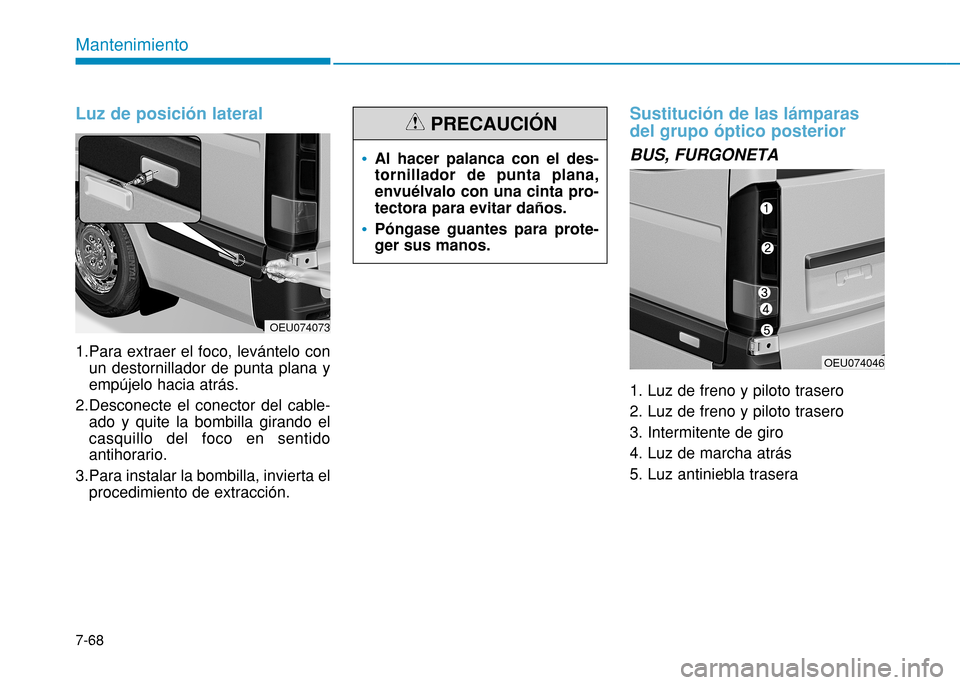

Luz de posición lateral
1.Para extraer el foco, levántelo conun destornillador de punta plana y empújelo hacia atrás.
2.Desconecte el conector del cable- ado y quite la bombilla girando elcasquillo del foco en sentidoantihorario.
3.Para instalar la bombilla, invierta el procedimiento de extracción.
Sustitución de las lámparas del grupo óptico posterior
BUS, FURGONETA 1. Luz de freno y piloto trasero 2. Luz de freno y piloto trasero3. Intermitente de giro4. Luz de marcha atrás5. Luz antiniebla trasera
OEU074046
OEU074073
Al hacer palanca con el des- tornillador de punta plana,envuélvalo con una cinta pro-tectora para evitar daños.
Póngase guantes para prote- ger sus manos.
PRECAUCIÓN

7-69
7
Mantenimiento1.Abra la puerta trasera.
2.Afloje los tornillos del grupo ópticocon un destornillador de punta Phillips.
3.Retire el grupo de luces trasero de la carrocería del vehículo. 4.Extraiga el portalámparas del con-
junto girándolo en sentido antiho- rario hasta que las lengüetas delcasquillo se alineen con las ranu-ras del conjunto.
5.Extraiga la bombilla del casquillo presionándola y girándola en sen-tido antihorario hasta que las len-güetas de la bombilla se alineencon las ranuras del casquillo.Extraiga la bombilla del casquillo.
6.Inserte una lámpara nueva en el casquillo y gírela hasta que encajeen su sitio. 7.Instale el casquillo en el conjunto
haciendo que sus patillas quedenalineadas con las ranuras. Empujeel casquillo en el alojamiento ygírelo en el sentido de las agujasdel reloj.
8.Reinstale el conjunto de la luz en el vehículo.
OEU074053OEU074051

7-70
Mantenimiento

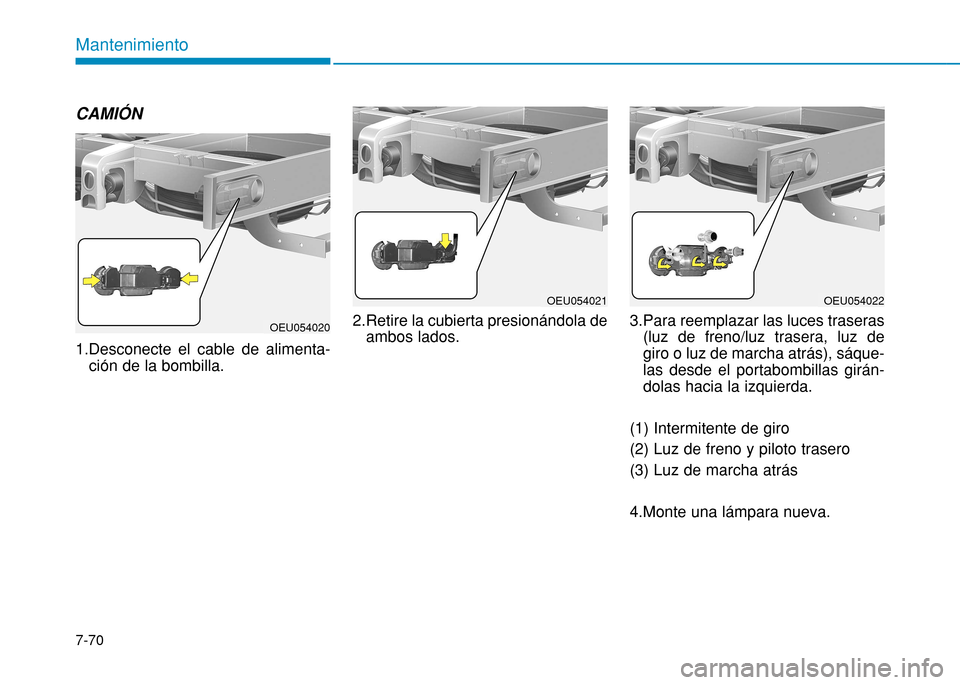

CAMIÓN 1.Desconecte el cable de alimenta-ción de la bombilla. 2.Retire la cubierta presionándola de
ambos lados. 3.Para reemplazar las luces traseras
(luz de freno/luz trasera, luz de giro o luz de marcha atrás), sáque-las desde el portabombillas girán-dolas hacia la izquierda.
(1) Intermitente de giro (2) Luz de freno y piloto trasero(3) Luz de marcha atrás 4.Monte una lámpara nueva.
OEU054020
OEU054021OEU054022

7-71
7
Mantenimiento

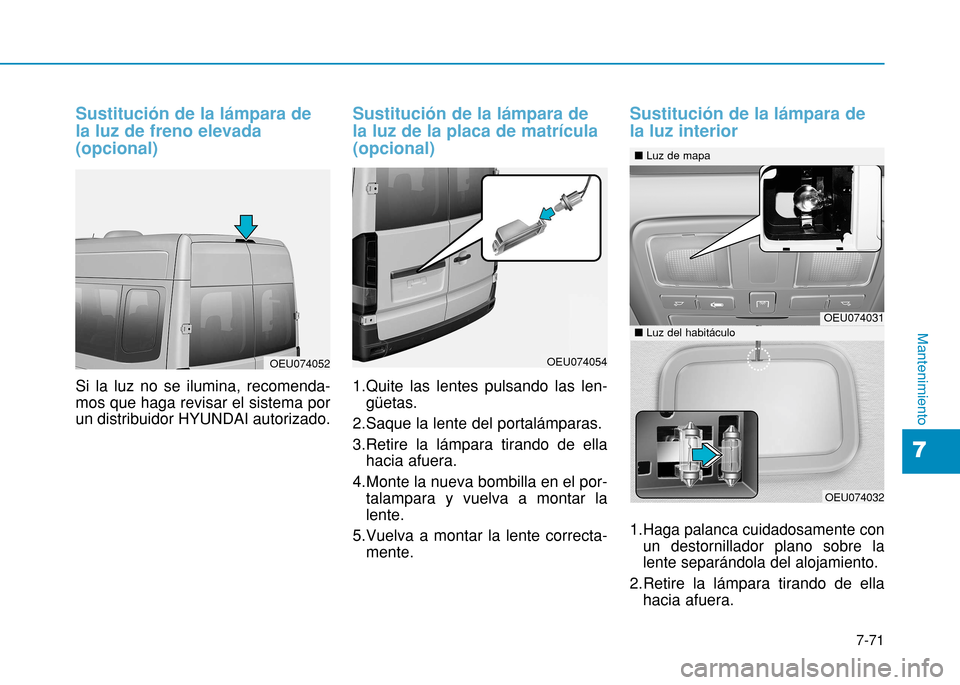

Sustitución de la lámpara de la luz de freno elevada(opcional)
Si la luz no se ilumina, recomenda- mos que haga revisar el sistema porun distribuidor HYUNDAI autorizado.
Sustitución de la lámpara de la luz de la placa de matrícula(opcional)
1.Quite las lentes pulsando las len-güetas.
2.Saque la lente del portalámparas.
3.Retire la lámpara tirando de ella hacia afuera.
4.Monte la nueva bombilla en el por- talampara y vuelva a montar la lente.
5.Vuelva a montar la lente correcta- mente.
Sustitución de la lámpara de la luz interior
1.Haga palanca cuidadosamente conun destornillador plano sobre la lente separándola del alojamiento.
2.Retire la lámpara tirando de ella hacia afuera.
OEU074052OEU074054
OEU074031
OEU074032
nLuz de mapa
nLuz del habitáculo

7-72
Mantenimiento
3.Monte una lámpara nueva en elcasquillo.
4.Alinee las patillas con las muescas del alojamiento de la luz interior y encaje la lente en su sitio.
Cuidado del exterior
Precauciones generales para el exterior Cuando utilice algún limpiador o abrillantador químico, es muy impor-tante seguir las instrucciones delfabricante. Lea todas las indicacio-nes de precaución que aparezcan enla etiqueta. Mantenimiento del acabadoLavado
Para proteger el acabado del vehí- culo contra la corrosión y el deterio-ro, lávelo a fondo y con frecuencia,al menos una vez al mes con aguatemplada o fría. Si ha circulado fuera de la carretera, debe lavarlo después de cada tra-yecto. Preste especial atención aretirar toda acumulación de sal,polvo, barro y demás materias extra-ñas. Asegúrese de que los orificiosde desagüe de los bordes inferioresde las puertas y de los paneles delos estribos están limpios y sin obs-truir. Los insectos, el alquitrán, la savia de los árboles, las deyecciones de lospájaros, la contaminación industrial yotras adherencias pueden dañar elacabado del vehículo si no se retiraninmediatamente. Puede que no baste un lavado con agua sola para eliminarlos totalmen-te. Se puede utilizar un jabón suave, que sea seguro para su empleo ensuperficies pintadas.Antes de manipular las luces interiores, compruebe que seha pulsado el interruptor a laposición de "OFF" para no que-marse los dedos o recibir unadescarga eléctrica.
ADVERTENCIA
Tenga cuidado de no ensuciar o dañar las lentes, lengüetas delas lentes o las muescas deplástico.
PRECAUCIÓN
CUIDADO DEL ASPECTO GENERAL

7-73
7
Mantenimiento
Después del lavado, aclare a fondo el vehículo con agua templada o fría. No deje que el jabón se seque sobre el acabado.
No utilice jabones agresivos, detergentes químicos ni aguacaliente, y no lave el vehículobajo la luz directa del sol ocuando la carrocería estécaliente.
Tenga cuidado al lavar las ventanillas laterales de suvehículo, especialmente conagua presión. El agua podría entrar por las ventanillas y humedecer elinterior.
Para evitar daños en las pie- zas plásticas y las luces, nolimpie con disolventes quími-cos o detergentes fuertes.
PRECAUCIÓN
Frenos mojados Después de lavar el vehículo, compruebe el funcionamientode los frenos mientras circulalentamente para ver si se hanvisto afectados por el agua. Sise ha reducido su eficacia,séquelos accionándolos suave-mente mientras circula lenta-mente hacia adelante.
ADVERTENCIA
OEU064036
Lavar con agua el comparti- mento del motor puede pro-ducir averías en los circuitoseléctricos allí situados.
No deje nunca que el agua u otros líquidos entren en con-tacto con componentes eléc-tricos o electrónicos del inte-rior del vehículo, ya quepodrían dañarse.
PRECAUCIÓN

7-74
Mantenimiento

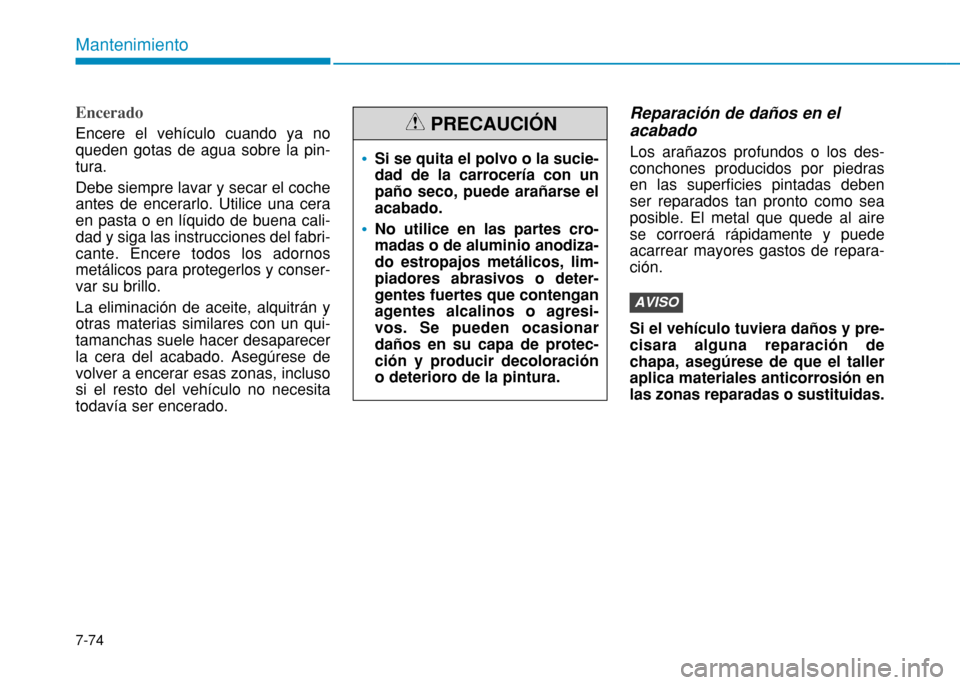

Encerado
Encere el vehículo cuando ya no queden gotas de agua sobre la pin-tura. Debe siempre lavar y secar el coche antes de encerarlo. Utilice una ceraen pasta o en líquido de buena cali-dad y siga las instrucciones del fabri-cante. Encere todos los adornosmetálicos para protegerlos y conser-var su brillo. La eliminación de aceite, alquitrán y otras materias similares con un qui-tamanchas suele hacer desaparecerla cera del acabado. Asegúrese devolver a encerar esas zonas, inclusosi el resto del vehículo no necesitatodavía ser encerado.Reparación de daños en el acabado Los arañazos profundos o los des- conchones producidos por piedrasen las superficies pintadas debenser reparados tan pronto como seaposible. El metal que quede al airese corroerá rápidamente y puedeacarrear mayores gastos de repara-ción. Si el vehículo tuviera daños y pre- cisara alguna reparación dechapa, asegúrese de que el talleraplica materiales anticorrosión enlas zonas reparadas o sustituidas.
AVISO
Si se quita el polvo o la sucie- dad de la carrocería con unpaño seco, puede arañarse elacabado.
No utilice en las partes cro- madas o de aluminio anodiza-do estropajos metálicos, lim-piadores abrasivos o deter-gentes fuertes que contenganagentes alcalinos o agresi-vos. Se pueden ocasionardaños en su capa de protec-ción y producir decoloracióno deterioro de la pintura.
PRECAUCIÓN

7-75
7
Mantenimiento
Mantenimiento de los elementos metálicosdescubiertos
Para eliminar el alquitrán y losinsectos, utilice un producto que quite el alquitrán, nunca un rasca-dor ni ningún objeto afilado.
Para proteger contra la corrosión las superficies de las partes metá-licas descubiertas, aplique unacapa de cera o de protector desuperficies cromadas y frote hastaconseguir un alto brillo.
En invierno o en las zonas coste- ras, cubra las partes metálicasdescubiertas con una buena capade cera o protector. En caso nece-sario, cubra esas zonas con vase-lina no corrosiva u otra mezcla pro-tectora. Mantenimiento de los bajos Las materias corrosivas que se utili- zan para eliminar la nieve y controlarel polvo de las carreteras puede acu-mularse en los bajos del coche. Sino se retiran esos productos, puedeproducirse una corrosión rápida delos componentes que se encuentranen la parte inferior de la carrocería,tales como las conducciones decombustible, el chasis, la chapa delpiso y el sistema de escape, inclusosi están tratados con protección con-tra la corrosión. Lave a fondo los bajos del vehículo y los alojamientos de las ruedas conagua templada o fría una vez al mes,cuando haya circulado fuera decarreteras y al final del invierno.Preste especial atención a esaszonas porque es difícil descubrirtodo el barro y suciedad. Aún espeor mojar toda la suciedad sin eli-minarla. Los bordes inferiores de laspuertas, los paneles de los estribos ylos elementos del chasis llevan orifi-cios de desagüe que no debe permi-tirse que se obstruyan con suciedad;el agua que quede retenida en esospuntos puede producir corrosión.
Después de lavar el vehículo, compruebe el funcionamientode los frenos mientras circulalentamente para ver si se hanvisto afectados por el agua. Sise ha reducido su eficacia,séquelos accionándolos suave-mente mientras circula lenta-mente hacia adelante.
ADVERTENCIA
