7-52
Mantenimiento
Panel de fusibles interior (Lado del asiento del conductor)
Núm.Amperaje delfusibleNombre del fusibleCircuito protegido
130APASS A/CONBLOW LHMotor del A/CON Ventilador – Pasajero Izquierda
220AE/POWER STEPMódulo del escalón eléctrico (B+)
330APASS A/CONBLOW RHMotor del A/CON Ventilador – Pasajero derecha
47.5A1
ELECTRIC
VENTILATORMódulo del Control -Ventilador (B+)
510AROOM LAMP PASSLuz de habitáculo (Delantero/Centro/Trasero)
615AAUX POWER (IG2)LA CAJA AUXILIAR (AUX IG2)
730A1
TRAILERMódulo de Remolque (B+)
825ASEAT
HEATERMódulo de asiento calentada Izquierda/Derecha (Caliente B+)
910AAUX POWER
(ENGINE RUN)LA CAJA AUXILIAR (MOTOR OPERAR)
1015A2
TRAILERMódulo de Remolque (B+)
1120APRE HEATER 1Módulo de precalentador
1225AAUX POWER (B+)LA CAJA AUXILIAR (AUX B+)

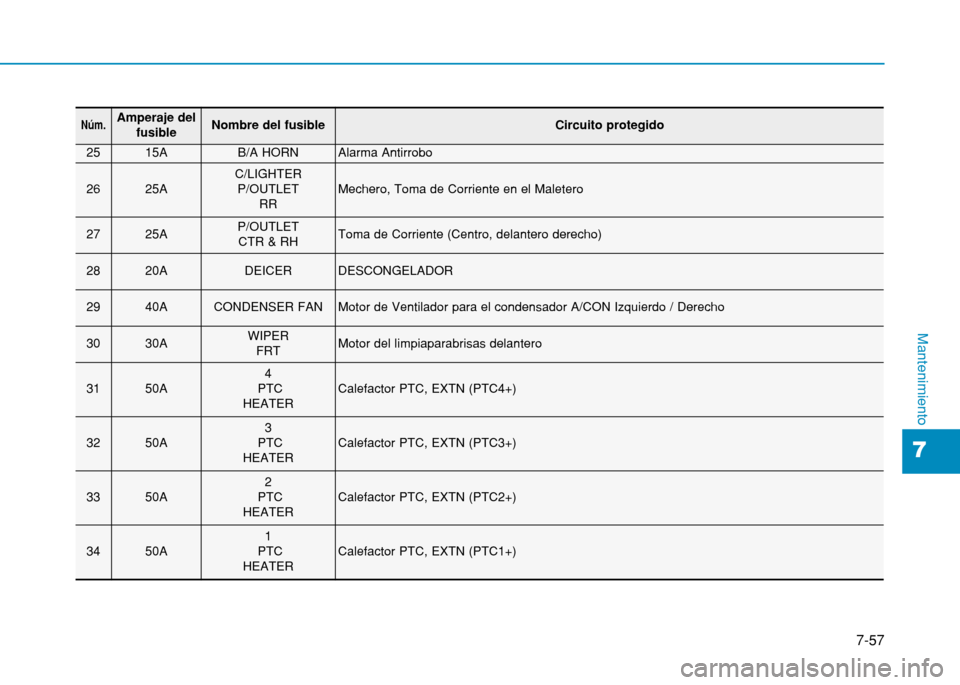

7-57
7
Mantenimiento
Núm.Amperaje delfusibleNombre del fusibleCircuito protegido
2515AB/A HORNAlarma Antirrobo
2625AC/LIGHTER
P/OUTLET RRMechero, Toma de Corriente en el Maletero
2725AP/OUTLET
CTR & RHToma de Corriente (Centro, delantero derecho)
2820ADEICERDESCONGELADOR
2940ACONDENSER FANMotor de Ventilador para el condensador A/CON Izquierdo / Derecho
3030AWIPER FRTMotor del limpiaparabrisas delantero
3150A4
PTC
HEATERCalefactor PTC, EXTN (PTC4+)
3250A3
PTC
HEATERCalefactor PTC, EXTN (PTC3+)
3350A2
PTC
HEATERCalefactor PTC, EXTN (PTC2+)
3450A1
PTC
HEATERCalefactor PTC, EXTN (PTC1+)
