2015 Hyundai Grand Santa Fe Handleiding (in Dutch)

Onderhoud
58
7

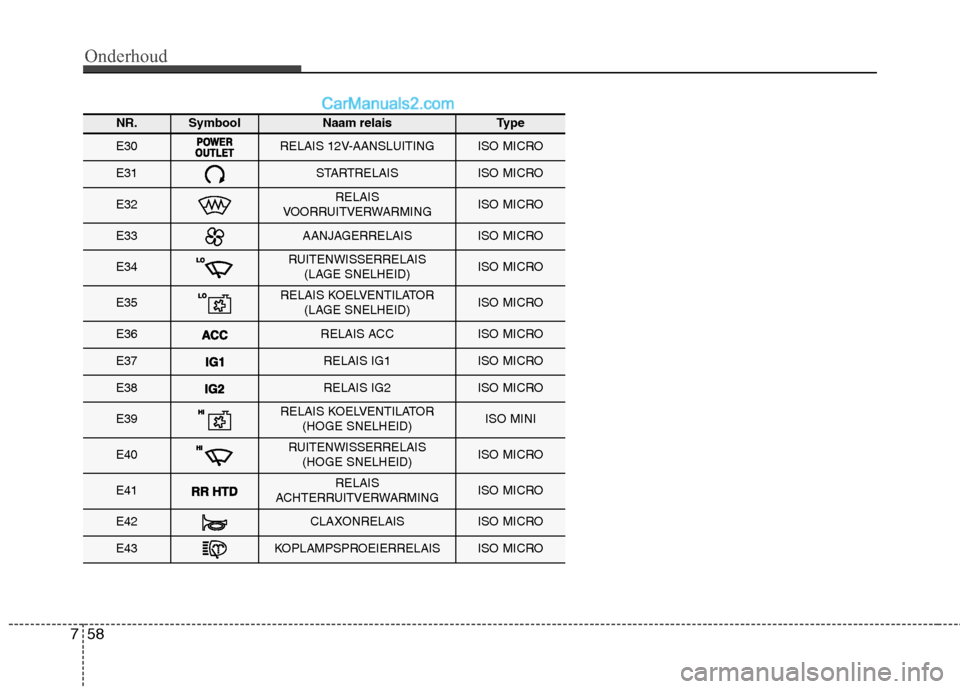

NR.SymboolNaam relaisType
E30RELAIS 12V-AANSLUITINGISO MICRO
E31STARTRELAISISO MICRO
E32RELAIS
VOORRUITVERWARMINGISO MICRO
E33AANJAGERRELAISISO MICRO
E34RUITENWISSERRELAIS (LAGE SNELHEID)ISO MICRO
E35RELAIS KOELVENTILATOR (LAGE SNELHEID)ISO MICRO
E36RELAIS ACCISO MICRO
E37RELAIS IG1ISO MICRO
E38RELAIS IG2ISO MICRO
E39RELAIS KOELVENTILATOR(HOGE SNELHEID)ISO MINI
E40RUITENWISSERRELAIS (HOGE SNELHEID)ISO MICRO
E41RELAIS
ACHTERRUITVERWARMINGISO MICRO
E42CLAXONRELAISISO MICRO
E43KOPLAMPSPROEIERRELAISISO MICRO

759
Onderhoud

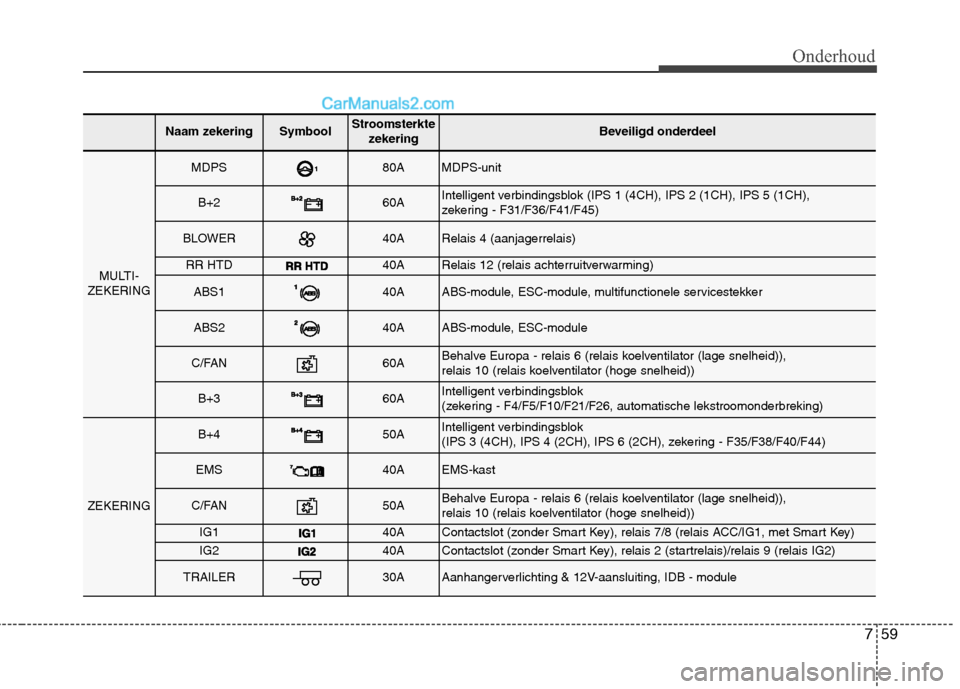

Naam zekeringSymboolStroomsterktezekeringBeveiligd onderdeel
MULTI-
ZEKERING
MDPS80AMDPS-unit
B+260AIntelligent verbindingsblok (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH),
zekering - F31/F36/F41/F45)
BLOWER40ARelais 4 (aanjagerrelais)
RR HTD40ARelais 12 (relais achterruitverwarming)
ABS140AABS-module, ESC-module, multifunctionele servicestekker
ABS240AABS-module, ESC-module
C/FAN60ABehalve Europa - relais 6 (relais koelventilator (lage snelheid)),
relais 10 (relais koelventilator (hoge snelheid))
B+360AIntelligent verbindingsblok
(zekering - F4/F5/F10/F21/F26, automatische lekstroomonderbreking)
ZEKERING
B+450AIntelligent verbindingsblok
(IPS 3 (4CH), IPS 4 (2CH), IPS 6 (2CH), zekering - F35/F38/F40/F44)
EMS40AEMS-kast
C/FAN50ABehalve Europa - relais 6 (relais koelventilator (lage snelheid)),
relais 10 (relais koelventilator (hoge snelheid))
IG140AContactslot (zonder Smart Key), relais 7/8 (relais ACC/IG1, met Smart Key)
IG240AContactslot (zonder Smart Key), relais 2 (startrelais)/relais 9 (relais IG2)
TRAILER30AAanhangerverlichting & 12V-aansluiting, IDB - module

Onderhoud
60
7

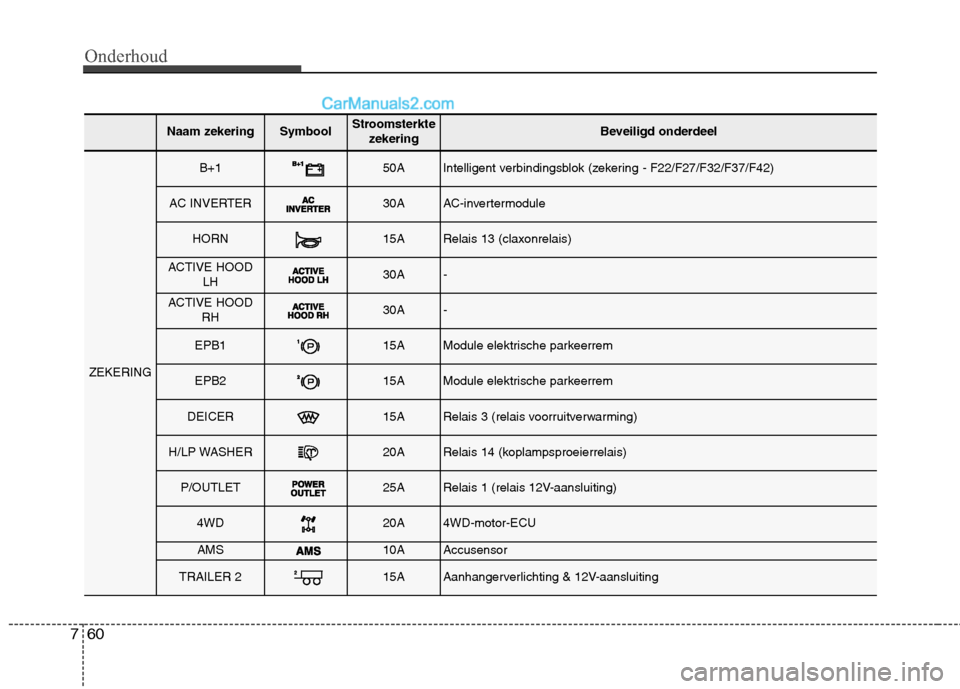

Naam zekeringSymboolStroomsterkte
zekeringBeveiligd onderdeel
ZEKERING
B+150AIntelligent verbindingsblok (zekering - F22/F27/F32/F37/F42)
AC INVERTER30AAC-invertermodule
HORN15ARelais 13 (claxonrelais)
ACTIVE HOOD LH30A-
ACTIVE HOODRH30A-
EPB115AModule elektrische parkeerrem
EPB215AModule elektrische parkeerrem
DEICER15ARelais 3 (relais voorruitverwarming)
H/LP WASHER20ARelais 14 (koplampsproeierrelais)
P/OUTLET25ARelais 1 (relais 12V-aansluiting)
4WD20A4WD-motor-ECU
AMS10AAccusensor
TRAILER 215AAanhangerverlichting & 12V-aansluiting

761
Onderhoud

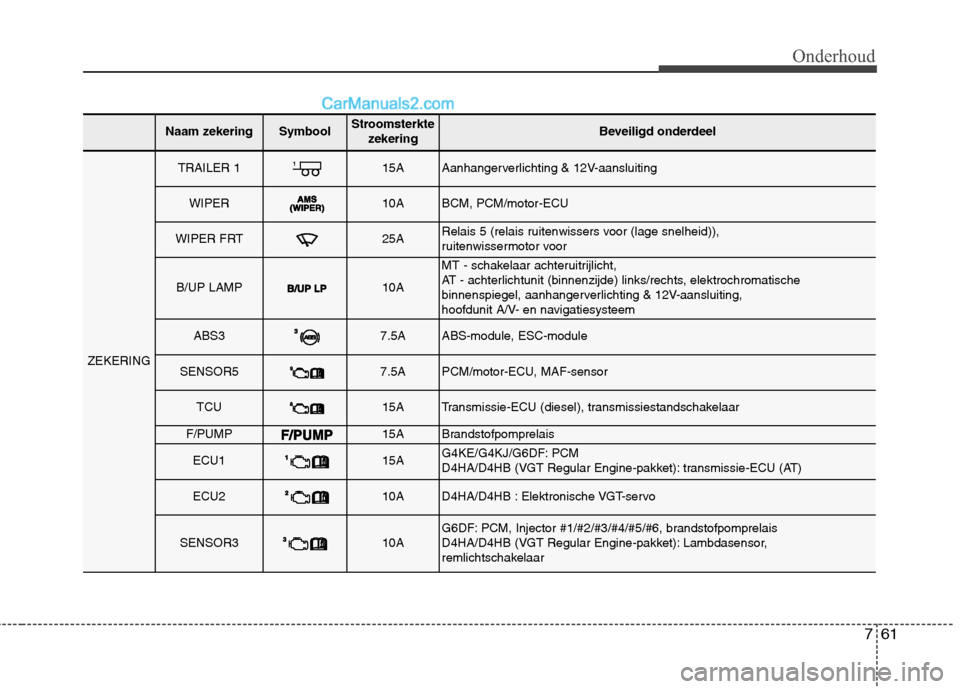

Naam zekeringSymboolStroomsterktezekeringBeveiligd onderdeel
ZEKERING
TRAILER 115AAanhangerverlichting & 12V-aansluiting
WIPER10ABCM, PCM/motor-ECU
WIPER FRT25ARelais 5 (relais ruitenwissers voor (lage snelheid)),
ruitenwissermotor voor
B/UP LAMP10A
MT - schakelaar achteruitrijlicht,
AT - achterlichtunit (binnenzijde) links/rechts, elektrochromatische
binnenspiegel, aanhangerverlichting & 12V-aansluiting,
hoofdunit A/V- en navigatiesysteem
ABS37.5AABS-module, ESC-module
SENSOR57.5APCM/motor-ECU, MAF-sensor
TCU15ATransmissie-ECU (diesel), transmissiestandschakelaar
F/PUMP15ABrandstofpomprelais
ECU115AG4KE/G4KJ/G6DF: PCM
D4HA/D4HB (VGT Regular Engine-pakket): transmissie-ECU (AT)
ECU210AD4HA/D4HB : Elektronische VGT-servo
SENSOR310AG6DF: PCM, Injector #1/#2/#3/#4/#5/#6, brandstofpomprelais
D4HA/D4HB (VGT Regular Engine-pakket): Lambdasensor,
remlichtschakelaar

Onderhoud
62
7

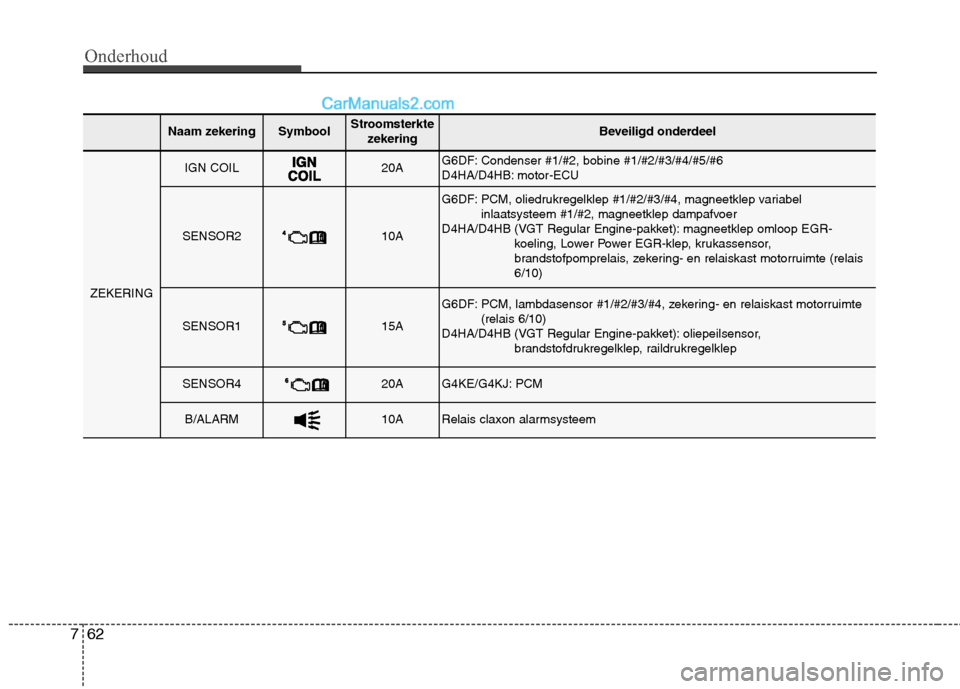

Naam zekeringSymboolStroomsterkte
zekeringBeveiligd onderdeel
ZEKERING
IGN COIL20AG6DF: Condenser #1/#2, bobine #1/#2/#3/#4/#5/#6
D4HA/D4HB: motor-ECU
SENSOR210A
G6DF: PCM, oliedrukregelklep #1/#2/#3/#4, magneetklep variabel inlaatsysteem #1/#2, magneetklep dampafvoer
D4HA/D4HB (VGT Regular Engine-pakket): magneetklep omloop EGR- koeling, Lower Power EGR-klep, krukassensor,
brandstofpomprelais, zekering- en relaiskast motorruimte (relais6/10)
SENSOR115A
G6DF: PCM, lambdasensor #1/#2/#3/#4, zekering- en relaiskast motorruimte(relais 6/10)
D4HA/D4HB (VGT Regular Engine-pakket): oliepeilsensor, brandstofdrukregelklep, raildrukregelklep
SENSOR420AG4KE/G4KJ: PCM
B/ALARM10ARelais claxon alarmsysteem

763
Onderhoud

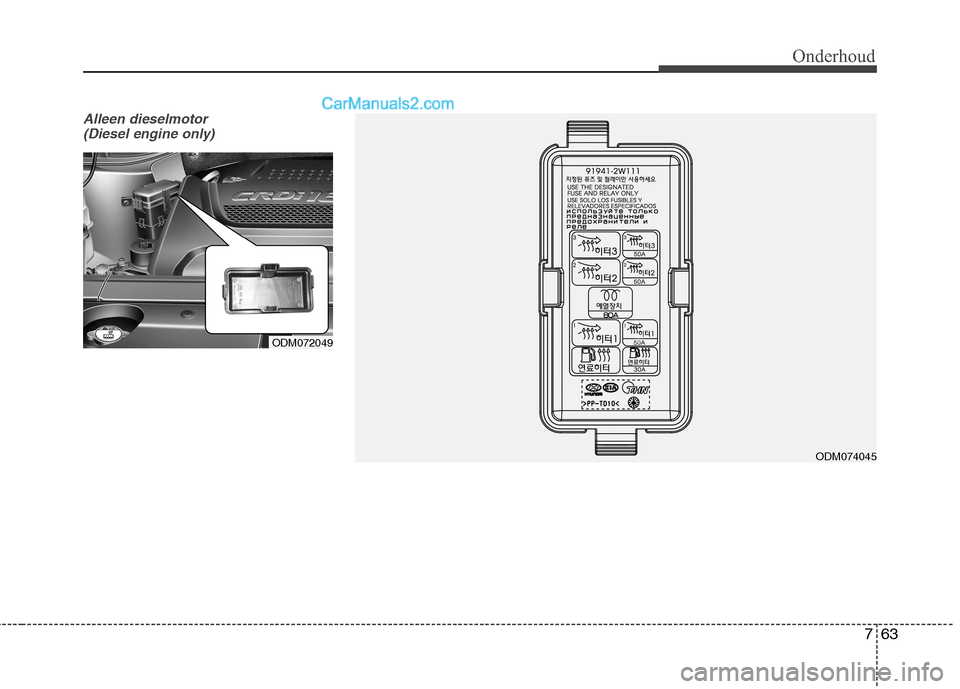

Alleen dieselmotor (Diesel engine only)
ODM072049
ODM074045

Onderhoud
64
7

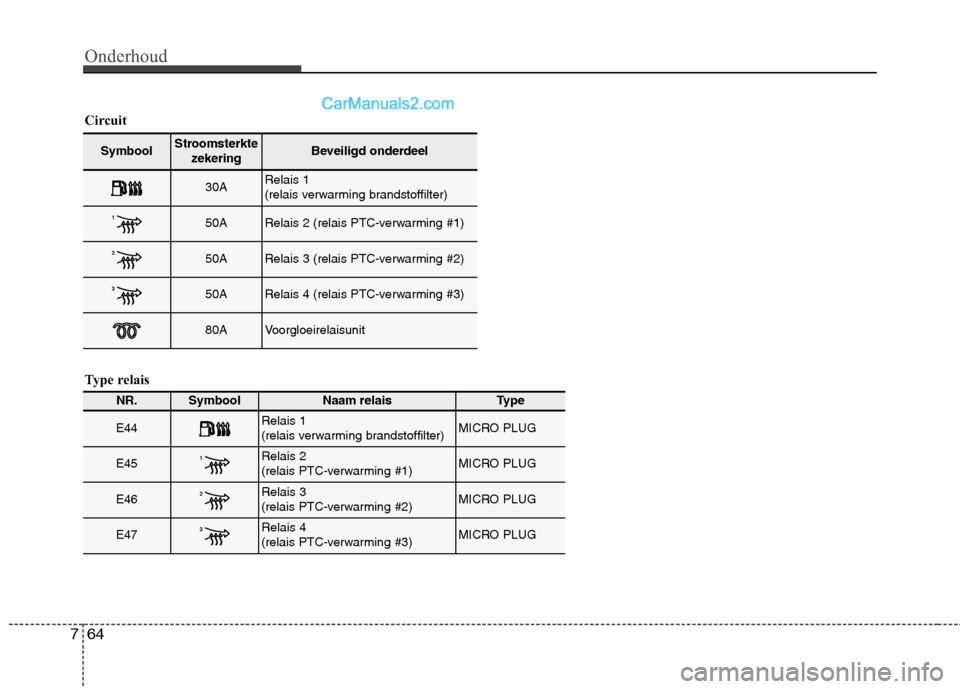

Symbool Stroomsterkte
zekeringBeveiligd onderdeel
30ARelais 1
(relais verwarming brandstoffilter)
150ARelais 2 (relais PTC-verwarming #1)
250ARelais 3 (relais PTC-verwarming #2)
350ARelais 4 (relais PTC-verwarming #3)
80AVoorgloeirelaisunit
Circuit
Type relais
NR.SymboolNaam relaisType
E44Relais 1
(relais verwarming brandstoffilter)MICRO PLUG
E451Relais 2
(relais PTC-verwarming #1)MICRO PLUG
E462Relais 3
(relais PTC-verwarming #2)MICRO PLUG
E473Relais 4
(relais PTC-verwarming #3)MICRO PLUG

765
Onderhoud

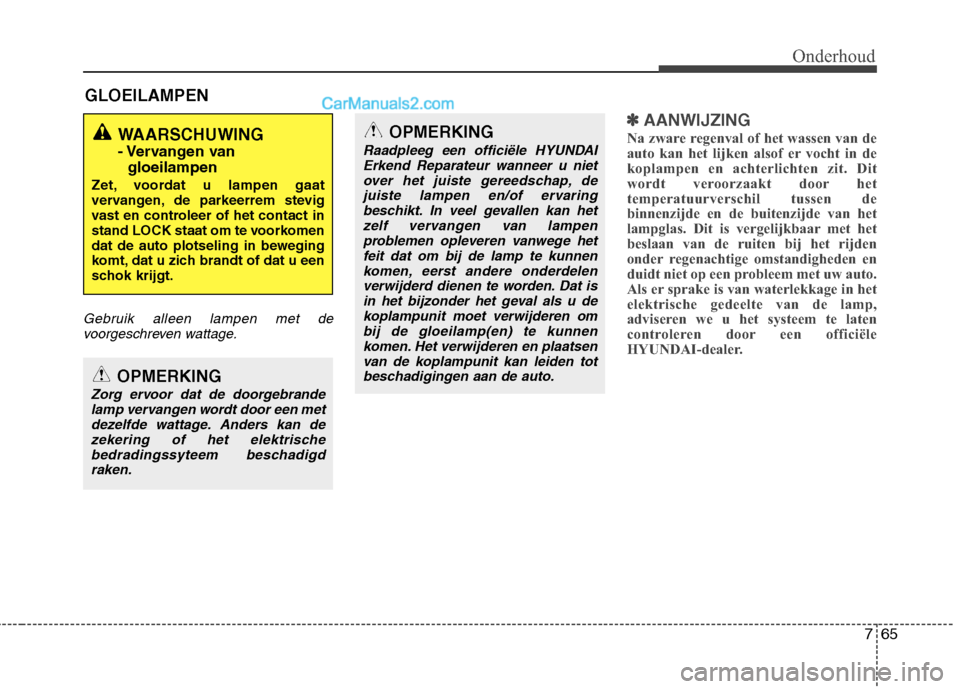

GLOEILAMPEN
Gebruik alleen lampen met devoorgeschreven wattage.
✽✽ AANWIJZING
Na zware regenval of het wassen van de
auto kan het lijken alsof er vocht in de
koplampen en achterlichten zit. Dit
wordt veroorzaakt door het
temperatuurverschil tussen de
binnenzijde en de buitenzijde van het
lampglas. Dit is vergelijkbaar met het
beslaan van de ruiten bij het rijden
onder regenachtige omstandigheden en
duidt niet op een probleem met uw auto.
Als er sprake is van waterlekkage in het
elektrische gedeelte van de lamp,
adviseren we u het systeem te laten
controleren door een officiële
HYUNDAI-dealer.WAARSCHUWING
- Vervangen van gloeilampen
Zet, voordat u lampen gaat
vervangen, de parkeerrem stevig
vast en controleer of het contact in
stand LOCK staat om te voorkomen
dat de auto plotseling in beweging
komt, dat u zich brandt of dat u een
schok krijgt.
OPMERKING
Zorg ervoor dat de doorgebrande lamp vervangen wordt door een metdezelfde wattage. Anders kan dezekering of het elektrische
bedradingssyteem beschadigdraken.
OPMERKING
Raadpleeg een officiële HYUNDAI Erkend Reparateur wanneer u niet
over het juiste gereedschap, dejuiste lampen en/of ervaringbeschikt. In veel gevallen kan het zelf vervangen van lampen
problemen opleveren vanwege hetfeit dat om bij de lamp te kunnenkomen, eerst andere onderdelen
verwijderd dienen te worden. Dat isin het bijzonder het geval als u dekoplampunit moet verwijderen ombij de gloeilamp(en) te kunnen
komen. Het verwijderen en plaatsenvan de koplampunit kan leiden totbeschadigingen aan de auto.
