2015 Hyundai Grand Santa Fe Handleiding (in Dutch)

Onderhoud
42
7

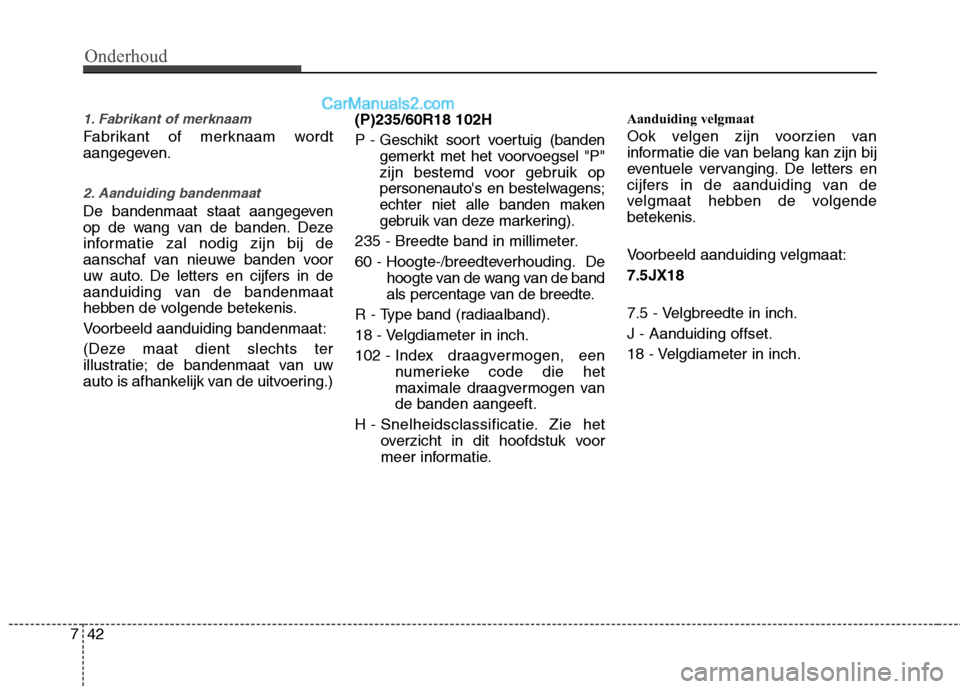

1. Fabrikant of merknaam
Fabrikant of merknaam wordt
aangegeven.
2. Aanduiding bandenmaat
De bandenmaat staat aangegeven
op de wang van de banden. Deze
informatie zal nodig zijn bij de
aanschaf van nieuwe banden voor
uw auto. De letters en cijfers in de
aanduiding van de bandenmaat
hebben de volgende betekenis.
Voorbeeld aanduiding bandenmaat:
(Deze maat dient slechts ter
illustratie; de bandenmaat van uw
auto is afhankelijk van de uitvoering.) (P)235/60R18 102H
P - Geschikt soort voertuig (banden
gemerkt met het voorvoegsel "P"
zijn bestemd voor gebruik op
personenauto's en bestelwagens;
echter niet alle banden maken
gebruik van deze markering).
235 - Breedte band in millimeter.
60 - Hoogte-/breedteverhouding. De hoogte van de wang van de band
als percentage van de breedte.
R - Type band (radiaalband).
18 - Velgdiameter in inch.102 - Index draagvermogen, een
numerieke code die het
maximale draagvermogen vande banden aangeeft.
H - Snelheidsclassificatie. Zie het overzicht in dit hoofdstuk voor
meer informatie. Aanduiding velgmaat
Ook velgen zijn voorzien van
informatie die van belang kan zijn bij
eventuele vervanging. De letters en
cijfers in de aanduiding van de
velgmaat hebben de volgende
betekenis.
Voorbeeld aanduiding velgmaat: 7.5JX18
7.5 - Velgbreedte in inch. J - Aanduiding offset.
18 - Velgdiameter in inch.

743
Onderhoud

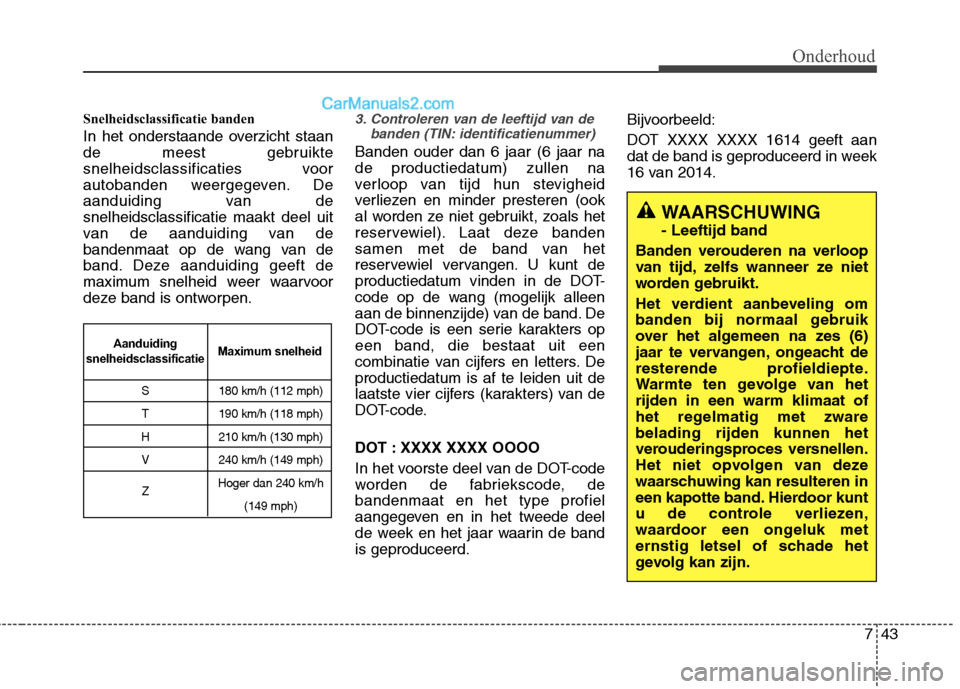

Snelheidsclassificatie banden
In het onderstaande overzicht staan
de meest gebruikte
snelheidsclassificaties voor
autobanden weergegeven. De
aanduiding van desnelheidsclassificatie maakt deel uit
van de aanduiding van de
bandenmaat op de wang van de
band. Deze aanduiding geeft de
maximum snelheid weer waarvoor
deze band is ontworpen.3. Controleren van de leeftijd van debanden (TIN: identificatienummer)
Banden ouder dan 6 jaar (6 jaar na de productiedatum) zullen na
verloop van tijd hun stevigheid
verliezen en minder presteren (ook
al worden ze niet gebruikt, zoals het
reservewiel). Laat deze banden
samen met de band van het
reservewiel vervangen. U kunt de
productiedatum vinden in de DOT-
code op de wang (mogelijk alleen
aan de binnenzijde) van de band. De
DOT-code is een serie karakters opeen band, die bestaat uit een
combinatie van cijfers en letters. Deproductiedatum is af te leiden uit de
laatste vier cijfers (karakters) van de
DOT-code.
DOT : XXXX XXXX OOOO
In het voorste deel van de DOT-code
worden de fabriekscode, debandenmaat en het type profiel
aangegeven en in het tweede deel
de week en het jaar waarin de bandis geproduceerd. Bijvoorbeeld:
DOT XXXX XXXX 1614 geeft aan
dat de band is geproduceerd in week
16 van 2014.
WAARSCHUWING - Leeftijd band
Banden verouderen na verloop
van tijd, zelfs wanneer ze niet
worden gebruikt.
Het verdient aanbeveling om
banden bij normaal gebruik
over het algemeen na zes (6)
jaar te vervangen, ongeacht de
resterende profieldiepte.
Warmte ten gevolge van hetrijden in een warm klimaat of
het regelmatig met zwarebelading rijden kunnen het
verouderingsproces versnellen.
Het niet opvolgen van deze
waarschuwing kan resulteren in
een kapotte band. Hierdoor kunt
u de controle verliezen,
waardoor een ongeluk met
ernstig letsel of schade het
gevolg kan zijn.
S 180 km/h (112 mph)
T 190 km/h (118 mph)
H 210 km/h (130 mph) V 240 km/h (149 mph)
Z Hoger dan 240 km/h
(149 mph)
Maximum snelheid
Aanduiding
snelheidsclassificatie

Onderhoud
44
7

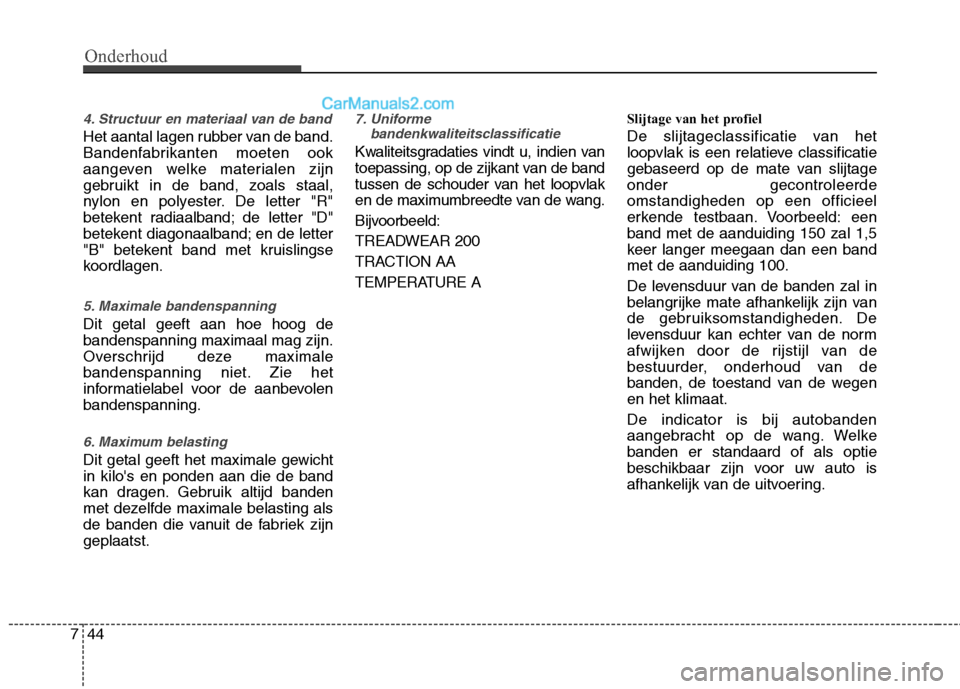

4. Structuur en materiaal van de band
Het aantal lagen rubber van de band.
Bandenfabrikanten moeten ook
aangeven welke materialen zijn
gebruikt in de band, zoals staal,
nylon en polyester. De letter "R"
betekent radiaalband; de letter "D"
betekent diagonaalband; en de letter
"B" betekent band met kruislingse
koordlagen.
5. Maximale bandenspanning
Dit getal geeft aan hoe hoog de bandenspanning maximaal mag zijn.
Overschrijd deze maximale
bandenspanning niet. Zie het
informatielabel voor de aanbevolenbandenspanning.
6. Maximum belasting
Dit getal geeft het maximale gewicht in kilo's en ponden aan die de band
kan dragen. Gebruik altijd banden
met dezelfde maximale belasting als
de banden die vanuit de fabriek zijngeplaatst.
7. Uniforme
bandenkwaliteitsclassificatie
Kwaliteitsgradaties vindt u, indien van
toepassing, op de zijkant van de band
tussen de schouder van het loopvlak
en de maximumbreedte van de wang.
Bijvoorbeeld:
TREADWEAR 200
TRACTION AA
TEMPERATURE A Slijtage van het profiel
De slijtageclassificatie van het
loopvlak is een relatieve classificatie
gebaseerd op de mate van slijtageonder gecontroleerdeomstandigheden op een officieel
erkende testbaan. Voorbeeld: eenband met de aanduiding 150 zal 1,5
keer langer meegaan dan een bandmet de aanduiding 100.
De levensduur van de banden zal in
belangrijke mate afhankelijk zijn van
de gebruiksomstandigheden. De
levensduur kan echter van de norm
afwijken door de rijstijl van de
bestuurder, onderhoud van de
banden, de toestand van de wegenen het klimaat. De indicator is bij autobanden
aangebracht op de wang. Welkebanden er standaard of als optie
beschikbaar zijn voor uw auto is
afhankelijk van de uitvoering.

745
Onderhoud

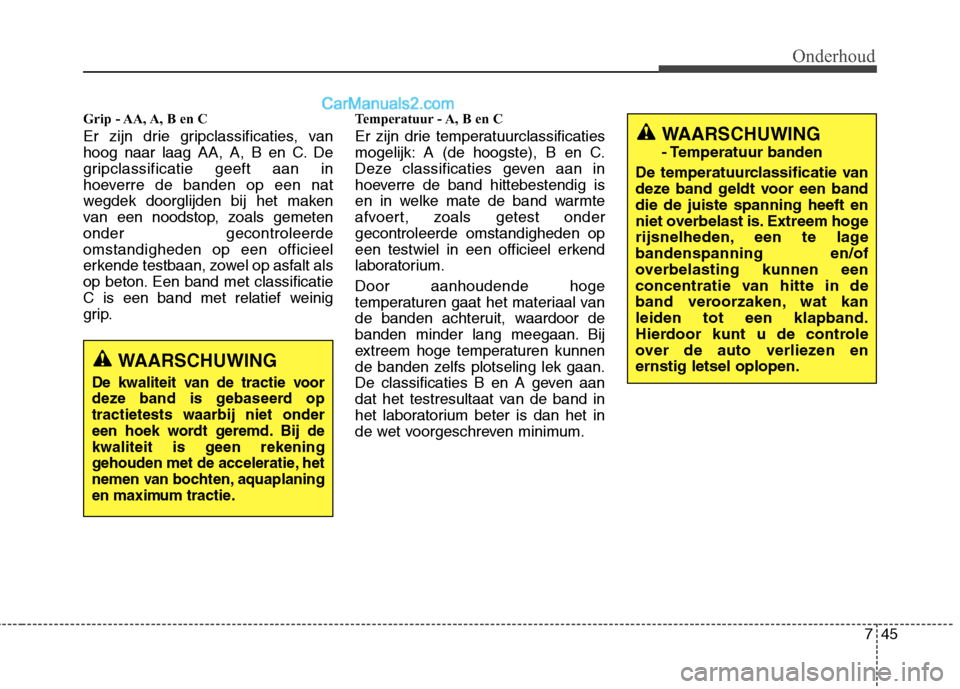

Grip - AA, A, B en C
Er zijn drie gripclassificaties, van
hoog naar laag AA, A, B en C. De
gripclassificatie geeft aan in
hoeverre de banden op een nat
wegdek doorglijden bij het maken
van een noodstop, zoals gemetenonder gecontroleerdeomstandigheden op een officieel
erkende testbaan, zowel op asfalt als
op beton. Een band met classificatie
C is een band met relatief weinig
grip.Temperatuur - A, B en C
Er zijn drie temperatuurclassificaties
mogelijk: A (de hoogste), B en C.
Deze classificaties geven aan in
hoeverre de band hittebestendig is
en in welke mate de band warmte
afvoert, zoals getest ondergecontroleerde omstandigheden op
een testwiel in een officieel erkend
laboratorium. Door aanhoudende hoge
temperaturen gaat het materiaal van
de banden achteruit, waardoor de
banden minder lang meegaan. Bij
extreem hoge temperaturen kunnen
de banden zelfs plotseling lek gaan.
De classificaties B en A geven aan
dat het testresultaat van de band in
het laboratorium beter is dan het in
de wet voorgeschreven minimum.
WAARSCHUWING
- Temperatuur banden
De temperatuurclassificatie van
deze band geldt voor een banddie de juiste spanning heeft en
niet overbelast is. Extreem hoge
rijsnelheden, een te lagebandenspanning en/of
overbelasting kunnen een
concentratie van hitte in de
band veroorzaken, wat kanleiden tot een klapband.
Hierdoor kunt u de controle
over de auto verliezen enernstig letsel oplopen.
WAARSCHUWING
De kwaliteit van de tractie voor
deze band is gebaseerd optractietests waarbij niet onder
een hoek wordt geremd. Bij de
kwaliteit is geen rekening
gehouden met de acceleratie, het
nemen van bochten, aquaplaning
en maximum tractie.

Onderhoud
46
7

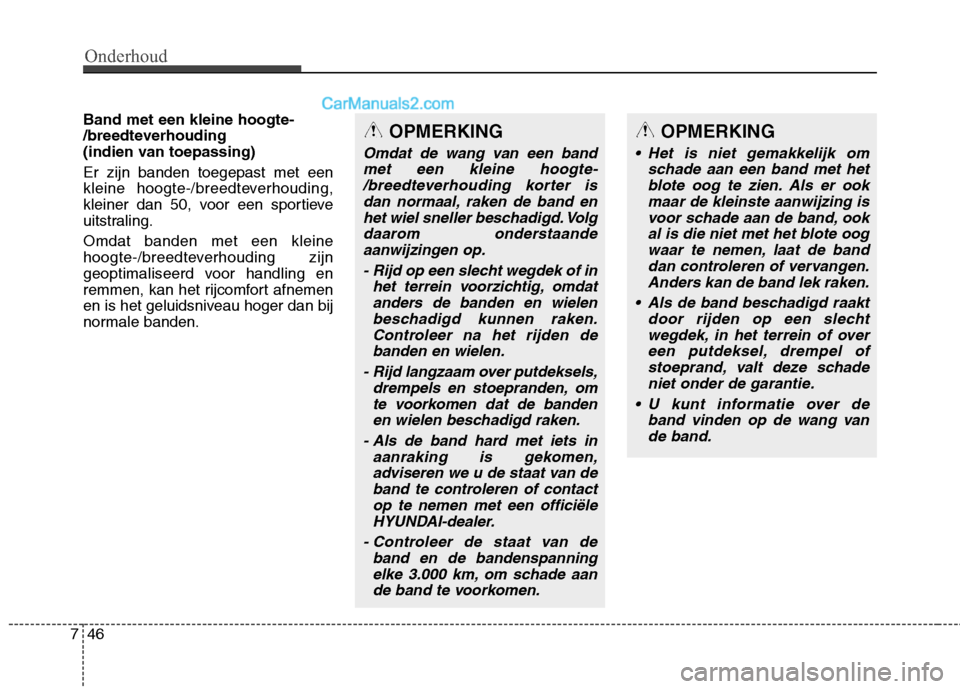

Band met een kleine hoogte-
/breedteverhouding
(indien van toepassing) Er zijn banden toegepast met een
kleine hoogte-/breedteverhouding,
kleiner dan 50, voor een sportieve
uitstraling. Omdat banden met een kleine
hoogte-/breedteverhouding zijn
geoptimaliseerd voor handling en
remmen, kan het rijcomfort afnemen
en is het geluidsniveau hoger dan bij
normale banden.OPMERKING
Het is niet gemakkelijk om
schade aan een band met hetblote oog te zien. Als er ook maar de kleinste aanwijzing isvoor schade aan de band, ookal is die niet met het blote oog waar te nemen, laat de banddan controleren of vervangen.Anders kan de band lek raken.
Als de band beschadigd raakt door rijden op een slechtwegdek, in het terrein of overeen putdeksel, drempel ofstoeprand, valt deze schade niet onder de garantie.
U kunt informatie over de band vinden op de wang vande band.
OPMERKING
Omdat de wang van een bandmet een kleine hoogte-/breedteverhouding korter is dan normaal, raken de band enhet wiel sneller beschadigd. Volgdaarom onderstaandeaanwijzingen op.
- Rijd op een slecht wegdek of in het terrein voorzichtig, omdatanders de banden en wielenbeschadigd kunnen raken.Controleer na het rijden de banden en wielen.
- Rijd langzaam over putdeksels, drempels en stoepranden, omte voorkomen dat de bandenen wielen beschadigd raken.
- Als de band hard met iets in aanraking is gekomen,adviseren we u de staat van deband te controleren of contactop te nemen met een officiële HYUNDAI-dealer.
- Controleer de staat van de band en de bandenspanningelke 3.000 km, om schade aande band te voorkomen.

747
Onderhoud

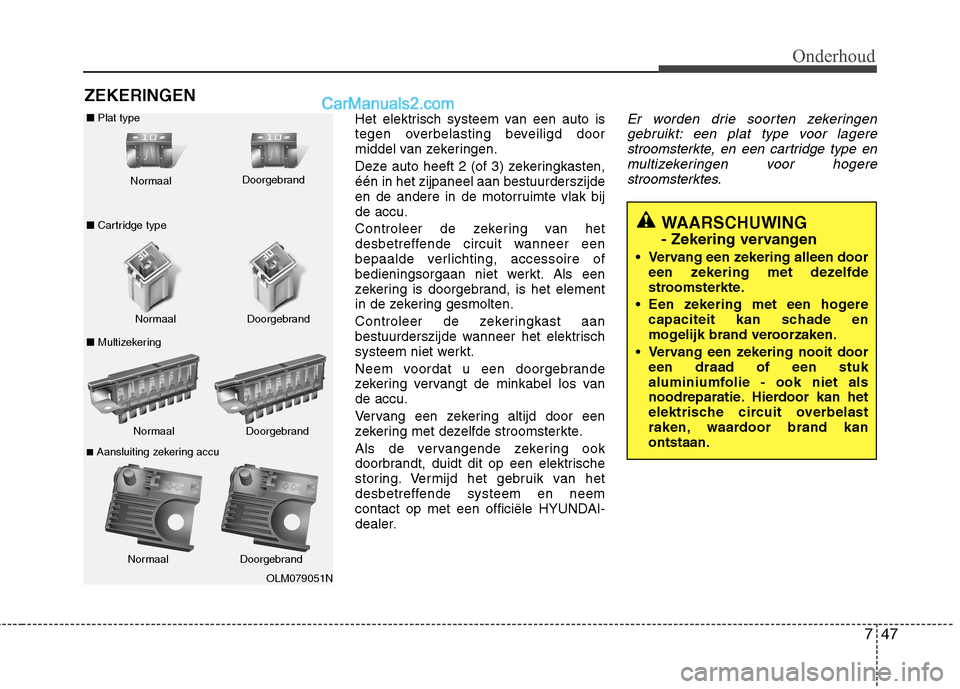

ZEKERINGENHet elektrisch systeem van een auto is
tegen overbelasting beveiligd door
middel van zekeringen.
Deze auto heeft 2 (of 3) zekeringkasten, één in het zijpaneel aan bestuurderszijde
en de andere in de motorruimte vlak bijde accu.
Controleer de zekering van het
desbetreffende circuit wanneer een
bepaalde verlichting, accessoire of
bedieningsorgaan niet werkt. Als een
zekering is doorgebrand, is het element
in de zekering gesmolten.
Controleer de zekeringkast aan
bestuurderszijde wanneer het elektrisch
systeem niet werkt.
Neem voordat u een doorgebrande
zekering vervangt de minkabel los vande accu.
Vervang een zekering altijd door een
zekering met dezelfde stroomsterkte.
Als de vervangende zekering ook
doorbrandt, duidt dit op een elektrische
storing. Vermijd het gebruik van het
desbetreffende systeem en neem
contact op met een officiële HYUNDAI-
dealer.
Er worden drie soorten zekeringengebruikt: een plat type voor lagere stroomsterkte, en een cartridge type enmultizekeringen voor hogere
stroomsterktes.
WAARSCHUWING
- Zekering vervangen
Vervang een zekering alleen door een zekering met dezelfde
stroomsterkte.
Een zekering met een hogere capaciteit kan schade en
mogelijk brand veroorzaken.
Vervang een zekering nooit door een draad of een stuk
aluminiumfolie - ook niet als
noodreparatie. Hierdoor kan het
elektrische circuit overbelast
raken, waardoor brand kanontstaan.
OLM079051N
Normaal
Normaal
■
Plat type
■ Cartridge type
■ Multizekering
■ Aansluiting zekering accu Doorgebrand
Doorgebrand
Normaal Doorgebrand
Normaal Doorgebrand

Onderhoud
48
7
✽✽
AANWIJZING
Mogelijk wijkt het daadwerkelijke label
met de naam van de zekeringen en relaisaf .
Vervangen zekering zijpaneel
1. Zet het contact in stand LOCK en alle andere schakelaars uit.
2. Open het deksel van de zekeringkast.
OPMERKING
Wanneer u een doorgebrande zekering of relais door een nieuw
exemplaar vervangt, zorg er danvoor dat de nieuwe zekering ofhet nieuwe relais goed in de houder past Wanneer de zekering
of het relais niet goed vastzit,kunnen de bedrading en deelektrische systemen van de auto
beschadigd raken en mogelijkbrand veroorzaken.
Verwijder geen zekeringen, relais of aansluitingen die zijnvastgezet met bouten of moeren.
De zekeringen, relais of aansluitingen zijn mogelijk nietgoed vastgezet, wat brand kanveroorzaken. Als zekeringen,
relais of aansluitingen die zijnvastgezet met bouten of moerenzijn doorgebrand, adviseren we ucontact op te nemen met een
officiële HYUNDAI-dealer.
Plaats uitsluitend zekeringen of relais in de aansluitingen van dezekering/relais. Anders kunnen er problemen met de aansluiting of
storingen aan het systeemontstaan.
ODM072017
OPMERKING
Verwijder een zekering niet met eenschroevendraaier of een ander
metalen voorwerp omdat hierdoorkortsluiting kan ontstaan, waardoorschade aan het elektrisch systeem kan worden veroorzaakt.

749
Onderhoud
3. Verwijder de verdachte zekering.Gebruik het demontagegereedschap
dat zich in de zekeringkast in de
motorruimte bevindt.
4. Controleer de verwijderde zekering; vervangen indien deze is
doorgebrand.
5. Plaats een nieuwe zekering met dezelfde stroomsterkte en controleer
of de zekering goed vastzit.
Bij loszitten adviseren we u contact op te
nemen met een officiële HYUNDAI-
dealer.
Als u geen reservezekering hebt, kunt u de zekering van een ander circuitgebruiken dat niet nodig is om te kunnen
rijden, bijvoorbeeld van de aansteker,mits de zekering dezelfde stroomsterkteheeft.
Controleer de zekeringkast in de
motorruimte wanneer de koplampen of
andere elektrische componenten niet
werken. Vervang een doorgebrande
zekering.Zekeringschakelaar
Zet de zekeringschakelaar altijd AAN. Als
u de toets UIT zet, moeten sommige
onderdelen, zoals het audiosysteem en
de digitale klok, worden gereset en werkt
de afstandsbediening (of Smart Key)mogelijk niet meer goed.
ODM072018
OPMERKING
Zet de zekeringschakelaar altijd
AAN tijdens het rijden.
ODM072019
