Onderhoud
50
7

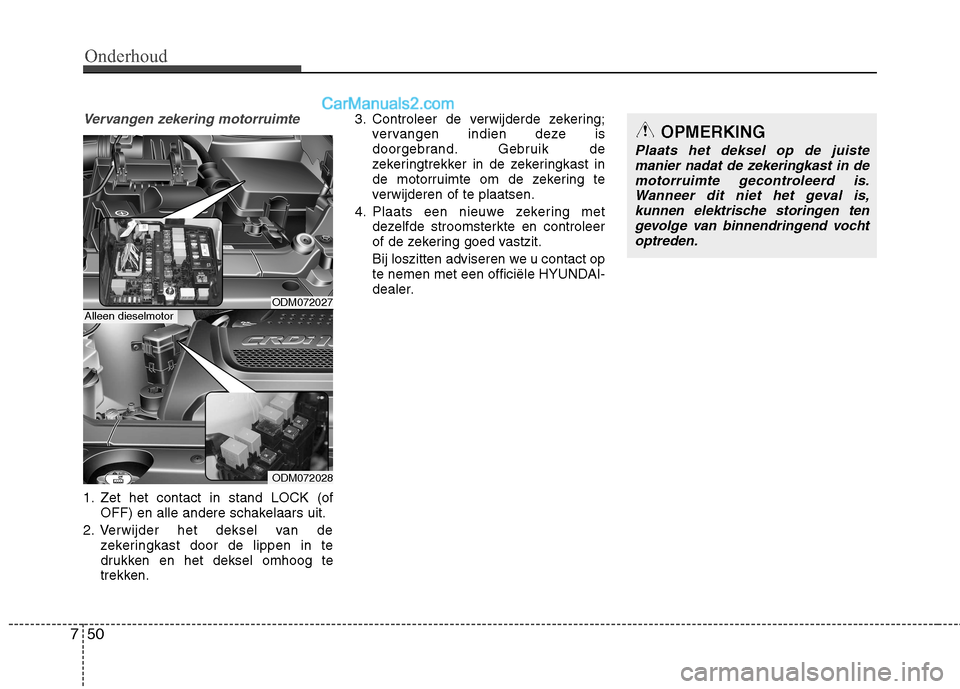

Vervangen zekering motorruimte
1. Zet het contact in stand LOCK (of
OFF) en alle andere schakelaars uit.
2. Verwijder het deksel van de zekeringkast door de lippen in te
drukken en het deksel omhoog te
trekken. 3. Controleer de verwijderde zekering;
vervangen indien deze is
doorgebrand. Gebruik de
zekeringtrekker in de zekeringkast in
de motorruimte om de zekering te
verwijderen of te plaatsen.
4. Plaats een nieuwe zekering met dezelfde stroomsterkte en controleer
of de zekering goed vastzit.
Bij loszitten adviseren we u contact op
te nemen met een officiële HYUNDAI-
dealer.
ODM072027
ODM072028
Alleen dieselmotor
OPMERKING
Plaats het deksel op de juiste
manier nadat de zekeringkast in de
motorruimte gecontroleerd is. Wanneer dit niet het geval is,kunnen elektrische storingen tengevolge van binnendringend vocht
optreden.

751
Onderhoud

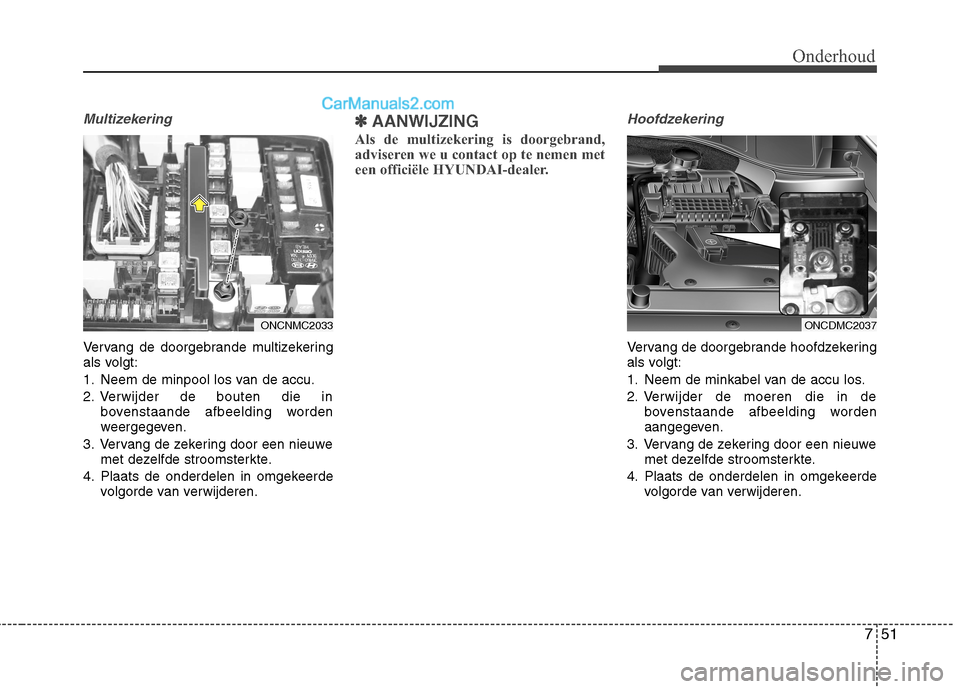

Multizekering
Vervang de doorgebrande multizekering
als volgt:
1. Neem de minpool los van de accu.
2. Verwijder de bouten die inbovenstaande afbeelding worden
weergegeven.
3. Vervang de zekering door een nieuwe met dezelfde stroomsterkte.
4. Plaats de onderdelen in omgekeerde volgorde van verwijderen.
✽✽AANWIJZING
Als de multizekering is doorgebrand,
adviseren we u contact op te nemen met
een officiële HYUNDAI-dealer.Hoofdzekering
Vervang de doorgebrande hoofdzekering
als volgt:
1. Neem de minkabel van de accu los.
2. Verwijder de moeren die in de bovenstaande afbeelding worden
aangegeven.
3. Vervang de zekering door een nieuwe met dezelfde stroomsterkte.
4. Plaats de onderdelen in omgekeerde volgorde van verwijderen.
ONCNMC2033ONCDMC2037

Onderhoud
52
7

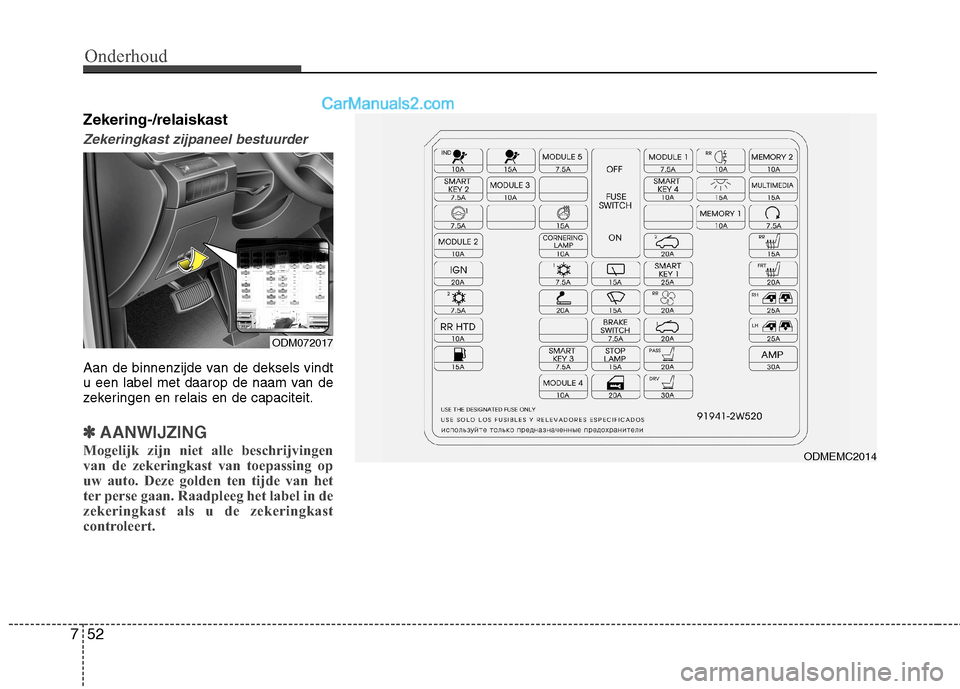

Zekering-/relaiskast
Zekeringkast zijpaneel bestuurder
Aan de binnenzijde van de deksels vindt
u een label met daarop de naam van de
zekeringen en relais en de capaciteit.
✽✽
AANWIJZING
Mogelijk zijn niet alle beschrijvingen
van de zekeringkast van toepassing op
uw auto. Deze golden ten tijde van het
ter perse gaan. Raadpleeg het label in de
zekeringkast als u de zekeringkast
controleert.
ODM072017
ODMEMC2014

753
Onderhoud
Naam zekeringSymboolStroomsterktezekeringBeveiligd onderdeel
A/BAG IND10AInstrumentenpaneel
A/BAG15AAirbagmodule, module klimaatregeling
MODULE 57.5A
Regensensor, schuif-/kanteldak, Smart Key-module, BCM, parkeerhulpsysteem,
airconditioning, invertermodule, aanjagerrelais achter,
stoelverwarming achter links/rechts, controlemodule stoelklimaatregeling
bestuurder/passagier, stoelverwarmingsmodule bestuurder/passagier
MODULE 17.5ASchakelaar sportmodus, sleutelsolenoid, consoleschakelaar links/rechts,
schakelaar console voor, schakelaar ruitbediening achter links/rechts
REAR FOG LAMP10ARelaiskast interieur (relais mistachterlicht)
MEMORY 210ABCM, bandenspanningscontrolemodule, IMS-module bestuurder, module bestuurders-
/passagiersportier, automatische verlichting en lichtsensor, diagnosestekker,
module klimaatregeling, instrumentenpaneel
SMART KEY 27.5ASmart Key-module, startblokkeringsmodule
MODULE 310A
BCM, instrumentenpaneel, bandenspanningscontrolemodule, intelligente
parkeerhulpmodule, elektrochromatische spiegel, Lane Departure Warning-module,
stuurhoeksensor, module klimaatregeling, hoofdunit A/V- en navigatiesysteem,
4WD motor-ECU, positie-indicator, sensor parkeerhup achter links/rechts,
stoelverwarming achter links/rechts, controlemodule stoelklimaatregeling
bestuurder/passagier, verwarmingsmodule stoel bestuurder/passagier,
IMS module bestuurderszijde, consoleschakelaar links/rechts, schakelaar
achterconsole, parkeerhulpsensor links/rechts achter (midden),
deurmodule bestuurders-/passagierszijde, module elektrisch bedienbare parkeerrem
SMART KEY 410AStart/stoptoets, startblokkeringsmodule

Onderhoud
54
7

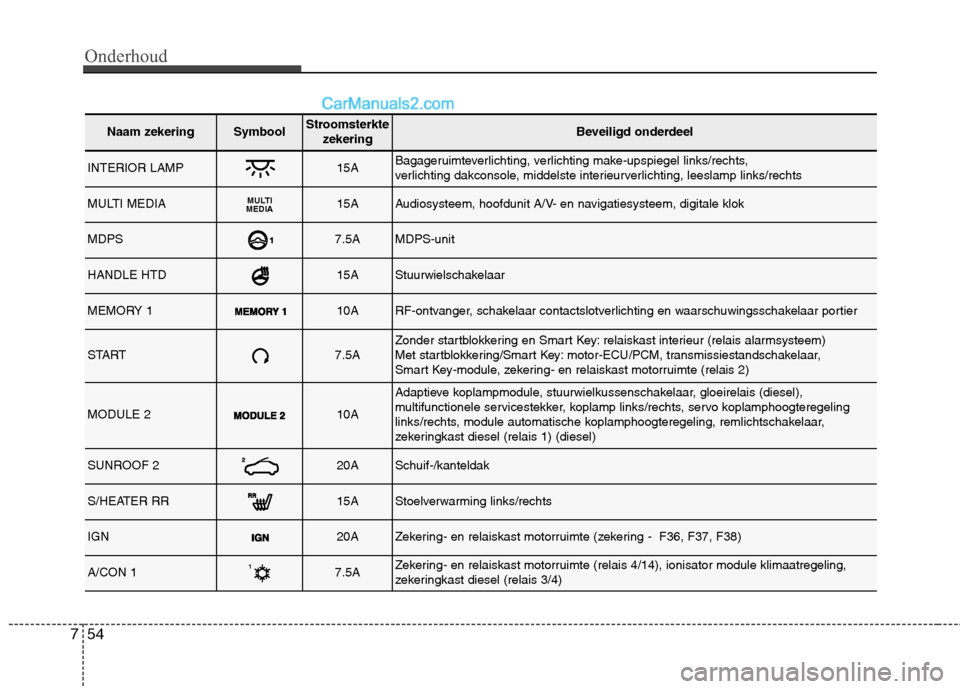

Naam zekeringSymboolStroomsterkte
zekeringBeveiligd onderdeel
INTERIOR LAMP15ABagageruimteverlichting, verlichting make-upspiegel links/rechts,
verlichting dakconsole, middelste interieurverlichting, leeslamp links/rechts
MULTI MEDIAMULTI
MEDIA15AAudiosysteem, hoofdunit A/V- en navigatiesysteem, digitale klok
MDPS7.5AMDPS-unit
HANDLE HTD15AStuurwielschakelaar
MEMORY 110ARF-ontvanger, schakelaar contactslotverlichting en waarschuwingsschakelaar portier
START7.5AZonder startblokkering en Smart Key: relaiskast interieur (relais alarmsysteem)
Met startblokkering/Smart Key: motor-ECU/PCM, transmissiestandschakelaar,
Smart Key-module, zekering- en relaiskast motorruimte (relais 2)
MODULE 210A
Adaptieve koplampmodule, stuurwielkussenschakelaar, gloeirelais (diesel),
multifunctionele servicestekker, koplamp links/rechts, servo koplamphoogteregeling
links/rechts, module automatische koplamphoogteregeling, remlichtschakelaar,
zekeringkast diesel (relais 1) (diesel)
SUNROOF 220ASchuif-/kanteldak
S/HEATER RR15AStoelverwarming links/rechts
IGN20AZekering- en relaiskast motorruimte (zekering - F36, F37, F38)
A/CON 17.5AZekering- en relaiskast motorruimte (relais 4/14), ionisator module klimaatregeling,
zekeringkast diesel (relais 3/4)

755
Onderhoud

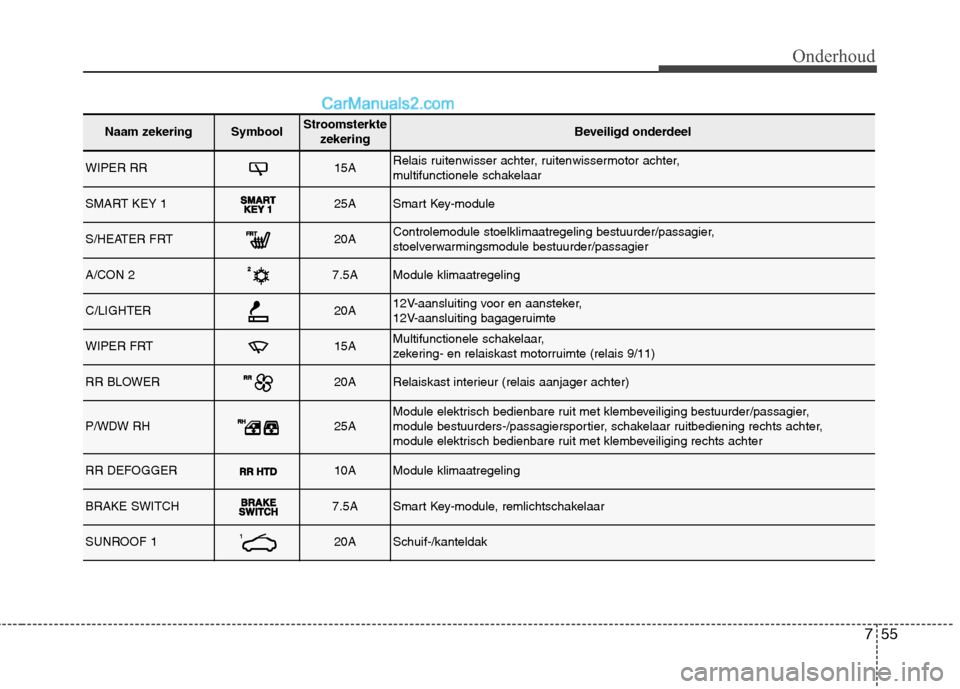

Naam zekeringSymboolStroomsterktezekeringBeveiligd onderdeel
WIPER RR15ARelais ruitenwisser achter, ruitenwissermotor achter,
multifunctionele schakelaar
SMART KEY 125ASmart Key-module
S/HEATER FRT20AControlemodule stoelklimaatregeling bestuurder/passagier,
stoelverwarmingsmodule bestuurder/passagier
A/CON 27.5AModule klimaatregeling
C/LIGHTER20A12V-aansluiting voor en aansteker,
12V-aansluiting bagageruimte
WIPER FRT15AMultifunctionele schakelaar,
zekering- en relaiskast motorruimte (relais 9/11)
RR BLOWER20ARelaiskast interieur (relais aanjager achter)
P/WDW RH25AModule elektrisch bedienbare ruit met klembeveiliging bestuurder/passagier,
module bestuurders-/passagiersportier, schakelaar ruitbediening rechts achter,
module elektrisch bedienbare ruit met klembeveiliging rechts achter
RR DEFOGGER10AModule klimaatregeling
BRAKE SWITCH7.5ASmart Key-module, remlichtschakelaar
SUNROOF 120ASchuif-/kanteldak

Onderhoud
56
7

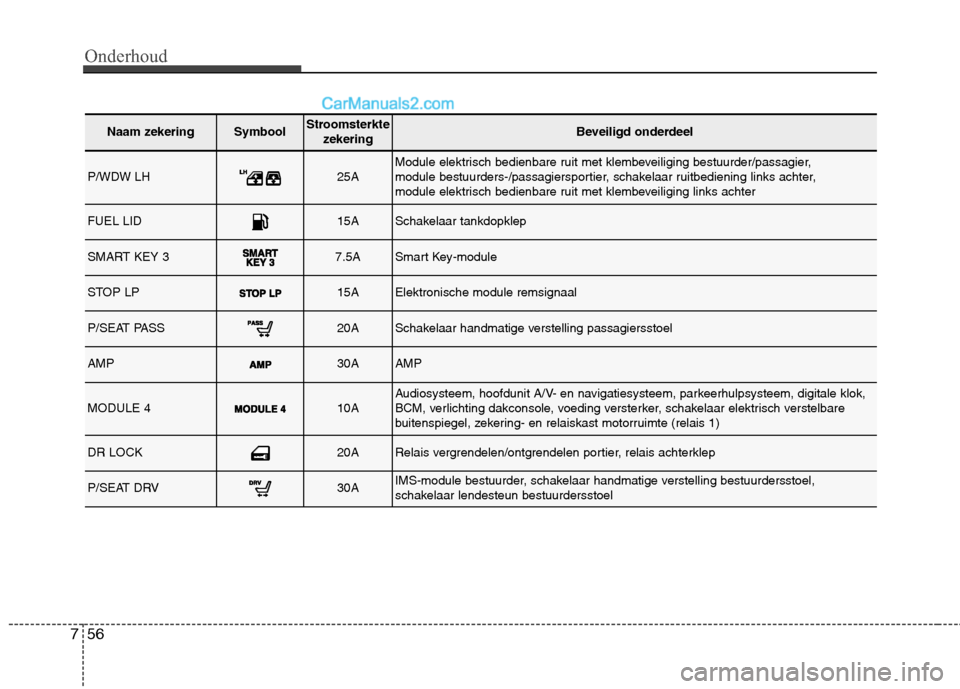

Naam zekeringSymboolStroomsterkte
zekeringBeveiligd onderdeel
P/WDW LH25AModule elektrisch bedienbare ruit met klembeveiliging bestuurder/passagier,
module bestuurders-/passagiersportier, schakelaar ruitbediening links achter,
module elektrisch bedienbare ruit met klembeveiliging links achter
FUEL LID15ASchakelaar tankdopklep
SMART KEY 37.5ASmart Key-module
STOP LP15AElektronische module remsignaal
P/SEAT PASS20ASchakelaar handmatige verstelling passagiersstoel
AMP30AAMP
MODULE 410AAudiosysteem, hoofdunit A/V- en navigatiesysteem, parkeerhulpsysteem, digitale klok,
BCM, verlichting dakconsole, voeding versterker, schakelaar elektrisch verstelbare
buitenspiegel, zekering- en relaiskast motorruimte (relais 1)
DR LOCK20ARelais vergrendelen/ontgrendelen portier, relais achterklep
P/SEAT DRV30AIMS-module bestuurder, schakelaar handmatige verstelling bestuurdersstoel,
schakelaar lendesteun bestuurdersstoel

757
Onderhoud

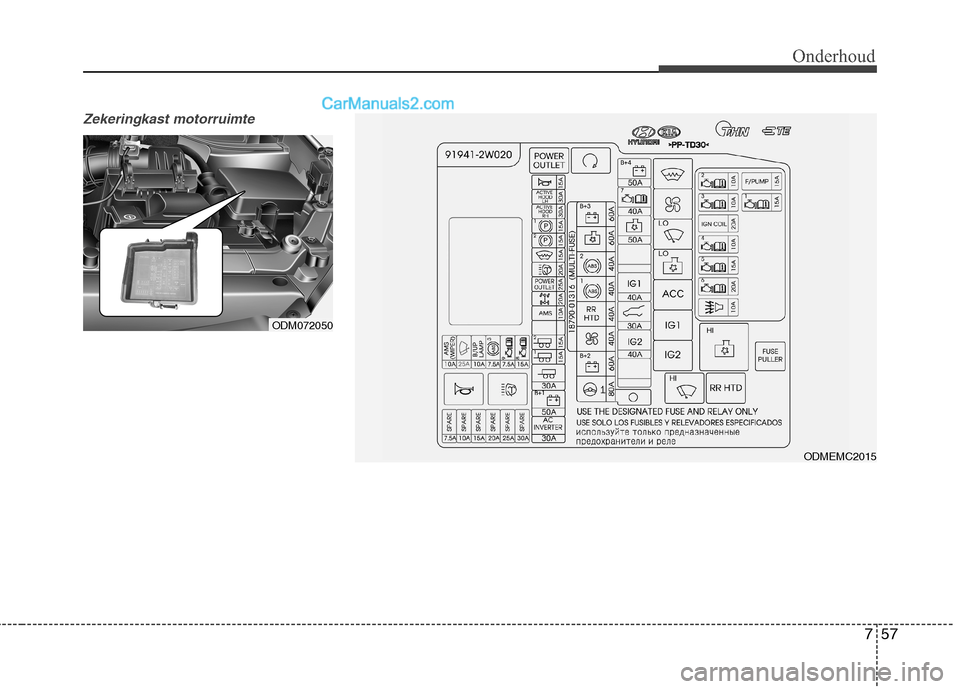

Zekeringkast motorruimte
ODM072050
ODMEMC2015
