Mantenimiento
86 7
DescripciónSímboloAmperaje del
fusibleCircuito protegido
FUSIBLE
SENSOR110AMódulo del inmovilizador (sin llave smart)
SENSOR210ASensor de oxígeno (ABAJO), válvula solenoide de admisión variable, válvula de
control del aceite 1/ 2, válvula solenoide de control de purgas, RELÉ 11
ECU415AECM, PCM
IGN COIL120ABobina de encendido 1 /2 /3 /4, condensador

787
Mantenimiento
LÁMPARAS
Utilice únicamente lámparas de la
potencia indicada.
✽ ATENCIÓN
Después de una lluvia fuerte o torrencial
o un lavado, las lentes de los faros y las
luces traseras pueden aparecer
empañadas. Esto se debe a la diferencia
de temperatura entre el interior y el
exterior del grupo óptico. Es parecido a
la condensación que se produce en el
interior de las ventanillas del vehículo
cuando llueve, y no indica ningún
problema del vehículo. Si entrara agua
en las conexiones de la lámpara,
recomendamos que haga revisar el
vehículo por un distribuidor HYUNDAI
autorizado.ADVERTENCIA
- Trabajo con las luces
Antes de efectuar ningún trabajo
en las luces, aplique el freno de
estacionamiento a fondo,
asegúrese de que la llave de
contacto está puesta en la posición
LOCK y apague las luces, para
evitar que el vehículo se mueva
repentinamente y pueda quemarse
los dedos o recibir una descarga
eléctrica.
PRECAUCIÓN
Asegúrese de cambiar la lámpara
fundida por otra del mismo
amperaje. De lo contrario, puede
dañar el fusible o el sistema de
conexiones eléctricas.
PRECAUCIÓN
Si no dispone de las herramientas
necesarias, las lámparas
adecuadas o la experiencia precisa,
consulte con un concesionario
autorizado de HYUNDAI. En
muchos casos, es difícil sustituir
las lámparas de los faros, pues hay
que desmontar otras partes del
vehículo para llegar a ellas. Esto es
especialmente cierto si tiene que
desmontar los faros para acceder a
la(s) lámpara(s). Al desmontar y
montar los faros, es fácil dañar el
vehículo.
PRECAUCIÓN
Podría ser necesario ajustar la
orientación de los faros después de
volver a instalar el conjunto de los
faros. Si tiene dudas sobre cómo
cambiar u orientar los faros,
recomendamos que consulte a un
distribuidor HYUNDAI autorizado.

Mantenimiento
88 7
Sustitución de lámparas de los
faros, las luces de posición, los
intermitentes de giro, los
antiniebla delanteros
(1) Faros (largas)/Luz de posición
(2) Faros (cruce)
(3) Intermitente de giro delantero
(4) Luz diurnas (DRL) (opcional)
(5) Luz antiniebla delantera (opcional)
ADVERTENCIA- Lámparas halógenas
• Las lámparas halógenas
contienen un gas a presión que
puede proyectar fragmentos si se
rompieran.
(continúa)
OHD076046
OMD074101 ■Tipo A
OMD074102 ■Tipo B
OMD074026E ■Tipo C

789
Mantenimiento
Faros (cruce, HID)
Si la luz no se ilumina, recomendamos
que haga revisar el sistema por un
distribuidor HYUNDAI autorizado.✽ ATENCIÓN
Las luces HID (descarga de alta
intensidad) tienen un rendimiento
superior al de las bombillas halógenas.
Los fabricantes de luces HID calculan
que duran el doble o más que las
bombillas halógenas, según la
frecuencia de uso. Es probable que
deban cambiarse en algún momento de
la vida útil del vehículo. Ciclos más
frecuentes de encendido y apagado de
los faros de lo que es habitual acortan la
vida útil de las luces HID. Las luces HID
no fallan del mismo modo que las luces
incadescentes halógenas. Si un faro se
apaga después de haber estado
iluminado durante cierto periodo pero
de enciende de nuevo inmediatamente
accionando el interruptor, es posible que
la luz HID deba cambiarse. Los
componentes de la luz HID son más
complejos que los de las bombillas
halógenas convencionales, por lo que los
costes de cambio son también mayores.
✽ ATENCIÓN
Recomendamos que haga ajustar la
orientación de los faros después de un
accidente o después de reinstalar el
conjunto de los faros por un
distribuidor HYUNDAI autorizado.
(continúa)
• Manipúlelas con cuidado y evite
que reciban arañazos y roces. Si
las lámparas están encendidas,
evite su contacto con líquidos.
No toque nunca las lámparas con
los dedos descubiertos. La grasa
que quede adherida puede hacer
que se caliente la lámpara
excesivamente y se funda al
encenderla. Solamente debe
encenderse una lámpara cuando
esté colocada en el faro.
• Si se daña o se agrieta una
lámpara, cámbiela inmediatamente
y deshágase de ella con cuidado.
• Cuando cambie una lámpara,
utilice una protección ocular.
Deje que se enfríe antes de
manipularla.
PRECAUCIÓN - Faro de
cruce HID (opcional)
No intente cambiar o comprobar los
faros cortos (bombilla XENON), ya
que hay riesgo de descarga
eléctrica. Si el faro corto (bombilla
XENON) no funciona,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.

Mantenimiento
90 7
1. Abra el capó.
2. Desconecte el cable negativo de la
batería.
3. Afloje los pernos de retención y
extraiga el conjunto de los faros de la
carrocería del vehículo. Si puede
alcanzar la bombilla sin retirar el
conjunto del faro, no es necesario que
realice el paso 3 de arriba.
4. Desconecte el conector/los conectores
eléctrico(s) de la parte trasera del faro.
Bombilla de los faros (cruce/largas)
5. Quite la cubierta de la bombilla de los
faros girándola en el sentido contrario
a las agujas del reloj.
6. Desconecte el conector de la clavija de
la bombilla del faro.
7. Desenganche el cable de retén de la
bombilla de faros presionándolo hasta
abajo y luego empujándolo hacia
arriba.
8. Extraiga la bombilla del conjunto de
faros.
9. Instale la nueva bombilla y enganche
el cable de retén en su lugar,
alineándolo con la ranura de la
bombilla.
10. Conecte el conector de la clavija de
la bombilla del faro.11. Monte la cubierta de la bombilla de
los faros girándola en el sentido a las
agujas del reloj.
✽ ATENCIÓN
Recomendamos que haga ajustar la
orientación de los faros después de un
accidente o después de reinstalar el
conjunto de los faros por un
distribuidor HYUNDAI autorizado.
OMD074027
OMD074028 cruce
largas

791
Mantenimiento
❈Cambios en el tráfico (Para Europa)
La distribución de la luz de faros de
cruce es asimétrica.
Si se va al extranjero a un país que
conduzcan por el lado opuesto, esta
pieza asimética podría deslumbrar a los
otros conductores de la carretera. Para
evitar deslumbramientos y cumplir con
las regulaciones ECE deben llevarse a
cabo una serie de soluciones técnicas
(Ej: Sistema de cambio automático, hoja
adhesiva, proyección). Estos faros están
diseñador para no deslumbrar al resto de
conductores. No necesita cambiar los
faros en un país que conduzcan en la
dirección opuesta.Luz de posición
Siga las pasos 1 a 4 de la página
anterior.
5. Retire el portalámparas y la bombilla
tirando de los mismos hacia fuera.
6. Monte una bombilla nueva en el
portalámparas e introduzca el
portalámparas.
7. Reinstale el conjunto de la luz en el
cuerpo del vehículo.
Bombilla del intermitentes delantero
Siga las pasos 1 a 4 de la página
anterior.
5. Extraiga el portalámparas del conjunto
girándolo en sentido antihorario hasta
que las lengüetas del casquillo se
alineen con las ranuras del conjunto.
6. Extraiga la bombilla del casquillo
presionándola y girándola en sentido
antihorario hasta que las lengüetas de
la bombilla se alineen con las ranuras
del casquillo. Extraiga la bombilla del
casquillo.
7. Inserte una nueva bombilla en el
casquillo y gírela hasta que la
enganche en su posición correcta.
OMD074029 IntermitenteOMD074103

Mantenimiento
92 7
8. Monte de nuevo el casquillo en el
conjunto alineando las lengüetas del
casquillo con las ranuras del conjunto.
Inserte el casquillo en el conjunto y
gire el casquillo en sentido horario.
9. Reinstale el conjunto de la luz en el
cuerpo del vehículo.Faro antiniebla delantero y luz
dedicada (opcional)
1. Desconecte el cable negativo de la
batería.
2. Retire los tornillos situados debajo del
parachoques delantero.
3. Desconecte el conector eléctrico del
portalámparas.Faros antiniebla delanteros (opcional)
4. Extraiga el portalámparas del conjunto
de la carcasa girando el portalámparas
en sentido antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras de la carcasa.
5. Monte de nuevo el portalámparas en la
carcasa alineando las lengüetas del
portalámparas con las ranuras de la
carcasa. Inserte el portalámparas en la
carcasa y gírelo en sentido horario.
6. Conecte el conector eléctrico al
portalámparas.
OMD074104

793
Mantenimiento
Luz dedicada
Siga las pasos 1 a 3 de la página
anterior.
4. Extraiga el portalámparas del conjunto
girándolo en sentido antihorario hasta
que las lengüetas del casquillo se
alineen con las ranuras del conjunto.
5. Desmonte la bombilla tirando de ella.
6. Inserte una nueva bombilla en el
portalámparas.
7. Monte de nuevo el portalámparas en el
conjunto alineando las lengüetas del
portalámparas con las ranuras del
conjunto. Empuje el portalámparas en

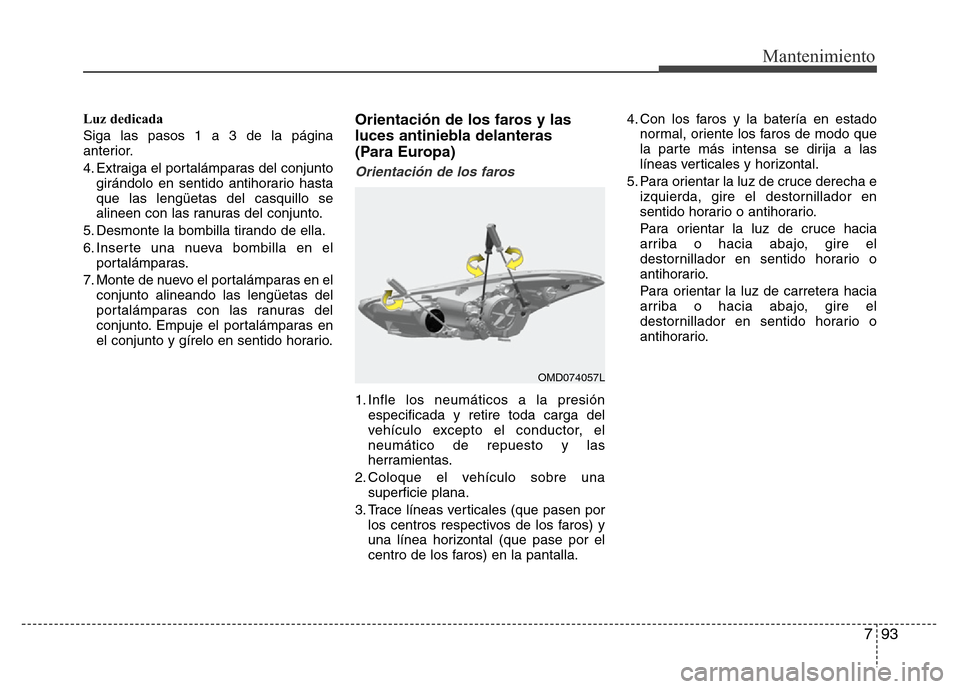

el conjunto y gírelo en sentido horario.Orientación de los faros y las
luces antiniebla delanteras
(Para Europa)
Orientación de los faros
1. Infle los neumáticos a la presión
especificada y retire toda carga del
vehículo excepto el conductor, el
neumático de repuesto y las
herramientas.
2. Coloque el vehículo sobre una
superficie plana.
3. Trace líneas verticales (que pasen por
los centros respectivos de los faros) y
una línea horizontal (que pase por el
centro de los faros) en la pantalla.4. Con los faros y la batería en estado
normal, oriente los faros de modo que
la parte más intensa se dirija a las
líneas verticales y horizontal.
5. Para orientar la luz de cruce derecha e
izquierda, gire el destornillador en
sentido horario o antihorario.
Para orientar la luz de cruce hacia
arriba o hacia abajo, gire el
destornillador en sentido horario o
antihorario.
Para orientar la luz de carretera hacia
arriba o hacia abajo, gire el
destornillador en sentido horario o
antihorario.
OMD074057L
