2015 CITROEN DS4 Libretti Di Uso E manutenzione (in Italian)

247
DS4_it_Chap09_verifications_ed02-2015
Freno di stazionamento
elettrico
Questo sistema non necessita nessun
controllo particolare. Tuttavia, in
presenza di problemi, far verificare
al più presto il sistema dalla rete
CITROËN o da un riparatore qualificato.
Utilizzare solo prodotti raccomandati
da CITROËN o prodotti con qualità e
caratteristiche equivalenti.
Per ottimizzare il funzionamento di
organi importanti come il circuito di
frenata, CITROËN seleziona e propone
prodotti specifici.
Dopo un lavaggio del veicolo, sui
dischi e sulle piastre freni si formano
umidità o brina (in condizioni invernali)
: l'efficacia dei freni potrebbe diminuire.
Dare qualche colpo di freno per
eliminare l'umidità o la brina dai freni.
Stato d'usura dei dischi dei
freni
Per qualsiasi informazione relativa
al controllo dello stato di usura
dei dischi dei freni, rivolgersi alla
rete CITROËN o ad un riparatore
qualificato.
Freno di stazionamento
manuale
Se si nota un'eccessiva corsa del
freno di stazionamento o una perdita
di efficacia dello stesso, è necessario
effettuare una regolazione anche al di
fuori delle manutenzioni periodiche.
Pastiglie freni
L'usura dei freni dipende dallo stile
di guida, in particolare per i veicoli
utilizzati in città, per brevi tragitti.
Può essere necessario far controllare
lo stato dei freni anche al di fuori
delle manutenzioni periodiche.
Per maggiori informazioni, vedere la rubrica
"Freno di stazionamento elettrico - § Anomalie
di funzionamento".
Un abbassamento del livello del liquido dei freni
indica, a parte il caso di perdita nel circuito,
un'usura delle pastiglie.
Il controllo di questo sistema deve essere
effettuato dalla rete CITROËN o da un
riparatore qualificato.
Verifiche

Quando il serbatoio dell'AdBlue® è
vuoto, un dispositivo regolamentare
impedisce il riavviamento del motore.
In caso di anomalia del sistema SCR,
il livello di emissioni del veicolo non è
più conforme alla regolamentazione
Euro 6

: il veicolo diventa inquinante.
Nel caso di un malfunzionamento
confermato dal sistema SCR, recarsi
appena possibile presso la rete
CITROËN o presso un riparatore
qualificato : dopo 1

100

km percorsi, un
dispositivo si attiverà automaticamente
per impedire l'avviamento del motore.
Additivo AdBlue® e sistema SCR
per motori Diesel BlueHDi
Per garantire il rispetto dell'ambiente e
della nuova norma Euro 6, senza alterare
le per formance né penalizzare i consumi di
carburante dei motori Diesel, CITROËN ha
fatto la scelta di equipaggiare i suoi veicoli di
un dispositivo che associa il sistema
SCR (Riduzione Catalitica Selettiva) e il filtro
antiparticolato (FAP) per il trattamento dei gas
di scarico.
Sistema ScR
Con un additivo chiamato AdBlue® contenente
urea, un catalizzatore trasforma fino all'85%
degli ossidi d'azoto (NOx) in azoto e in acqua,
innocui per la salute e per l'ambiente. L'additivo AdBlue
® è contenuto in un serbatoio
specifico, situato nel bagagliaio, nella parte
posteriore del veicolo. La sua capienza è di
17

litri : permette un'autonomia di guida di
circa 20

000

km prima dell'attivazione di un
dispositivo che avverte quando il livello della
riserva consente di percorrere 2


400

km.
Ad ogni tagliando di manutenzione
programmata del veicolo presso la rete
CITROËN o presso un riparatore qualificato,
verrà effettuato il riempimento del serbatoio
dell'additivo AdBlue
® per permettere il corretto
funzionamento del sistema SCR.
Se il chilometraggio stimato tra due frequenze
di manutenzione supera la soglia di 20
000 km, si
raccomanda di recarsi presso la rete CITROËN
o un riparatore qualificato per far effettuare il
rabbocco necessario.

249
DS4_it_Chap09_verifications_ed02-2015
Il dispositivo regolamentare
antiavviamento del motore si attiva
automaticamente quando il serbatoio
dell'AdBlue
® è vuoto.
Indicatori d'autonomia
Quando il livello della riserva del serbatoio
dell'AdBlue® è raggiunto o dopo la
segnalazione di un malfunzionamento del
sistema antinquinamento SCR, un indicatore
permette di conoscere, sin dall'inserimento del
contatto, la stima dei chilometri rimanenti da
percorrere prima del blocco dell'avviamento del
motore.
In caso di segnalazione simultanea di un
malfunzionamento e di un basso livello di
AdBlue
®, viene visualizzata l'autonomia più
bassa.
In caso di rischio di non riavviamento dovuto ad una mancanza di additivo AdBlue®
Autonomia superiore a 2 400 km
A ll'inserimento del contatto, sul quadro
strumenti non appare automaticamente
nessuna informazione sull'autonomia.
Con il quadro strumenti di tipo 2,
la pressione di questo pulsante
permette la visualizzazione
temporanea dell'autonomia di guida.
Oltre i 5
000 km, il valore non è precisato.
Quadro strumenti tipo 1
Autonomia compresa tra 600 e 2 400 km
A ll'inserimento del contatto, la spia UREA si
accende, accompagnata da un segnale sonoro
e dalla visualizzazione temporanea sul quadro
strumenti di "NO START IN" e della distanza,
indicante l'autonomia di guida espressa in
chilometri o miglia prima del bloccaggio
dell'avviamento del motore - (es. : "NO START
IN 1
500 km" significa "Avviamento impossibile
tra 1
500 km").
Durante la guida, appare questa
visualizzazione ogni 300
km finché il livello
dell'additivo non è completato.
Rivolgersi alla rete CITROËN o ad un riparatore
qualificato per procedere ad un rabbocco di
additivo AdBlue
®.
È possibile anche effettuare da soli questo
rabbocco.
Attenersi alla rubrica "Rabbocchi".
Verifiche

All'inserimento del contatto, si accendono la
spia SERVICE e la spia UREA lampeggia,
accompagnate da un segnale sonoro e dalla
visualizzazione temporanea sul quadro
strumenti di "NO START IN e da una distanza,
indicante l'autonomia di guida espressa in
chilometri o miglia prima del bloccaggio
dell'avviamento del motore - (es. : "NO
START IN tra 600 km" significa "Avviamento
impossibile tra 600


km").
Durante la guida, questo messaggio appare
ogni 30
secondi finché il livello di additivo non
è completato.
Rivolgersi alla rete CITROËN o ad un riparatore
qualificato per procedere ad un rabbocco di
additivo AdBlue
®.È anche possibile effettuare da soli questo rabbocco.Attenersi alla rubrica "Rabbocchi".
Altrimenti, non sarà più possibile riavviare il
motore del veicolo. Autonomia compresa tra 0 e 600 km
All'inserimento del contatto, si accendono la
spia SERVICE e la spia UREA lampeggia,
accompagnate da un segnale sonoro e dalla
visualizzazione temporanea sul quadro strumenti
di "NO START IN" e di 0
km o miglia - ("NO START
IN) 0


km" significa "Avviamento impossibile".
Il serbatoio dell'AdBlue® è vuoto : il dispositivo
antiavviamento regolamentare impedisce il
riavviamento del motore. Panne per mancanza di additivo AdBlue
®
Per poter riavviare il motore, si
raccomanda di rivolgersi alla rete
CITROËN o ad un riparatore qualificato
per procedere al rabbocco necessario.
Se si effettua da soli questo rabbocco,
è tassativo aggiungere una quantità
minima di 3,8
litri di AdBlue
® nel
serbatoio dell'additivo.
Attenersi alla rubrica "Rabbocchi".

251
DS4_it_Chap09_verifications_ed02-2015
Quadro strumenti tipo 2
All'inserimento del contatto, la spia UREA si
accende, accompagnata da un segnale sonoro
e dalla visualizzazione di un messaggio (es :
"Aggiungere additivo antinquinamento: Avviamento
vietato tra 1 500 km") indicante l'autonomia di guida
espressa in chilometri o miglia.
Durante la guida, il messaggio appare ogni
300 km finché il livello dell'additivo non è
completato.
Rivolgersi alla rete CITROËN o ad un riparatore
qualificato per procedere ad un rabbocco di
additivo AdBlue
®.
È possibile anche effettuare da soli questo
rabbocco.
Attenersi alla rubrica "Rabbocchi". Autonomia compresa tra 600 e 2 400 km
All'inserimento del contatto, si accende la
spia SERVICE e la spia UREA lampeggia,
accompagnate da un segnale sonoro e dalla
visualizzazione di un messaggio (es : "Aggiungere
additivo antinquinamento: Avviamento vietato tra
600 km") indicante l'autonomia di guida espressa
in chilometri o miglia.
Durante la guida, il messaggio appare ogni
30 secondi finché il livello di additivo non è
completato.
Rivolgersi alla rete CITROËN o ad un riparatore
qualificato per procedere ad un rabbocco di
additivo AdBlue®.
È anche possibile effettuare da soli questo
rabbocco.
Attenersi alla rubrica "Rabbocchi".
Altrimenti, non sarà più possibile riavviare il
motore del veicolo. All'inserimento del contatto, si accende la
spia SERVICE e la spia UREA lampeggia,
accompagnate da un segnale sonoro e dalla
visualizzazione del messaggio "Aggiungere
additivo antinquinamento: Avviamento vietato".
Il serbatoio dell'AdBlue
® è vuoto : il dispositivo
antiavviamento regolamentare impedisce il
riavviamento del motore.
Per poter riavviare il motore, si
raccomanda di rivolgersi alla rete
CITROËN o ad un riparatore qualificato
per procedere al rabbocco necessario.
Se si effettua da soli questo rabbocco, è
tassativo aggiungere una quantità minima
di 3,8

litri di AdBlue
® nel serbatoio.
Attenersi alla rubrica "Rabbocchi".
Autonomia compresa tra 0

e 600

km
Panne per mancanza di additivo AdBlue
®
Verifiche

In caso di rilevamento di un malfunzionamento del sistema antinquinamento ScR
Un dispositivo antiavviamento del motore si attiva automaticamente oltre i 1 100 km percorsi dopo la conferma del malfunzionamento del
s istema antinquinamento SCR. Appena possibile, far verificare il sistema presso la rete CITROËN o presso un riparatore qualificato.
Le spie UREA, SERVICE e autodiagnosi
motore si accendono, accompagnate da un
segnale sonoro e dalla visualizzazione del
messaggio "Anomalia antinquinamento".
Se durante la guida viene rilevato per la prima
volta un malfunzionamento, si attiva l'allarme,
e poi all'inserimento del contatto durante dei
tragitti successivi, finché persiste la causa del
malfunzionamento. In caso di rilevazione di un
malfunzionamento
Se si tratta di un malfunzionamento
temporaneo, l'allarme sparisce
durante il tragitto successivo, dopo il
controllo dell'autodiagnosi del sistema
antinquinamento SCR. Se l'anomalia del sistema SCR è
confermata (dopo 50
km percorsi con la
visualizzazione permanente del segnale di
un malfunzionamento), le spie SERVICE
e autodiagnosi motore si accendono e la
spia UREA lampeggia, accompagnate da
un segnale sonoro e dalla visualizzazione
temporanea sul quadro strumenti di "NO
START IN" e da una distanza, indicante
l'autonomia di guida espressa in chilometri o
miglia prima che si blocchi l'avviamento del
motore - (es.: "NO START IN 600
km" significa
"Avviamento impossibile tra 600


km").

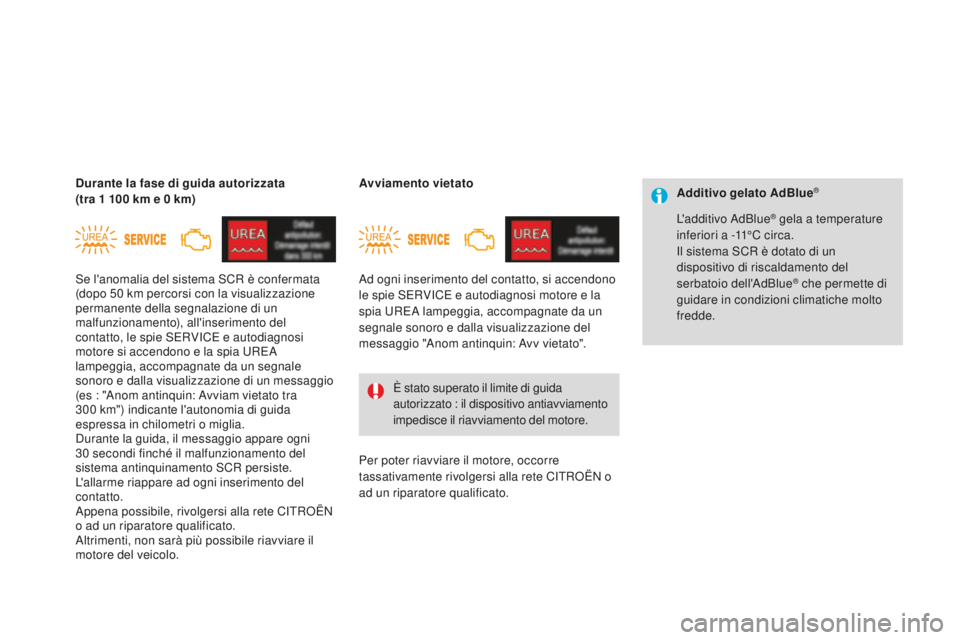

du
rante la fase di guida autorizzata
(tra 1
100 km e 0 km)
Durante la guida, questa visualizzazione
appare ogni 30
secondi finché il
malfunzionamento del sistema
antinquinamento SCR persiste.
L'allarme riappare ad ogni inserimento del contatto.Appena possibile, rivolgersi alla rete CITROËN
o ad un riparatore qualificato.
Altrimenti, non sarà più possibile riavviare il
motore del veicolo.
Quadro strumenti tipo 1

253
DS4_it_Chap09_verifications_ed02-2015
Avviamento vietato
È stato superato il limite di guida
autorizzato : il dispositivo antiavviamento
impedisce il riavviamento del motore.
Ad ogni inserimento del contatto, le spie
SERVICE e autodiagnosi motore si accendono
e la spia UREA lampeggia, accompagnate
da un segnale sonoro e dalla visualizzazione
temporanea sul quadro strumenti di "NO
START IN" e di 0 km o miglia - ("NO START IN
0


km" significa "Avviamento impossibile").
Per poter riavviare il motore, occorre
tassativamente rivolgersi alla rete CITROËN o
ad un riparatore qualificato.
Quadro strumenti tipo 2
Un dispositivo antiavviamento del
motore si attiva automaticamente oltre
i 1 100 km percorsi dopo la conferma
del malfunzionamento del sistema
antinquinamento SCR. Appena
possibile, far verificare il sistema
presso la rete CITROËN o presso un
riparatore qualificato.
In caso di rilevamento di un malfunzionamento del sistema
antinquinamento ScR
Le spie UREA, SERVICE e autodiagnosi
motore si accendono, accompagnate da un
segnale sonoro e dalla visualizzazione del
messaggio "Anomalia antinquinamento".
L'allarme si attiva durante la guida, se viene
rilevato un malfunzionamento per la prima
volta, poi all'inserimento del contatto durante
dei tragitti successivi, finché persiste la causa
del malfunzionamento. In caso di rilevamento di un
malfunzionamento
Si tratta di un malfunzionamento
temporaneo, l'allarme sparisce
durante il tragitto successivo, dopo il
controllo dell'autodiagnosi del sistema
antinquinamento SCR.
Verifiche

Additivo gelato AdBlue®
L'additivo AdBlue® gela a temperature
inferiori a -11°C circa.
Il sistema SCR è dotato di un
dispositivo di riscaldamento del
serbatoio dell'AdBlue
® che permette di
guidare in condizioni climatiche molto
fredde.
Se l'anomalia del sistema SCR è confermata
(dopo 50

km percorsi con la visualizzazione
permanente della segnalazione di un
malfunzionamento), all'inserimento del
contatto, le spie SERVICE e autodiagnosi
motore si accendono e la spia UREA
lampeggia, accompagnate da un segnale
sonoro e dalla visualizzazione di un messaggio
(es : "Anom antinquin: Avviam vietato tra
300

km") indicante l'autonomia di guida
espressa in chilometri o miglia.
Durante la guida, il messaggio appare ogni
30

secondi finché il malfunzionamento del
sistema antinquinamento SCR persiste.
L'allarme riappare ad ogni inserimento del
contatto.
Appena possibile, rivolgersi alla rete CITROËN
o ad un riparatore qualificato.
Altrimenti, non sarà più possibile riavviare il
motore del veicolo.
du

rante la fase di guida autorizzata
(tra 1

100

km e 0

km)
Ad ogni inserimento del contatto, si accendono
le spie SERVICE e autodiagnosi motore e la
spia UREA lampeggia, accompagnate da un
segnale sonoro e dalla visualizzazione del
messaggio "Anom antinquin: Avv vietato". Avviamento vietato
È stato superato il limite di guida
autorizzato : il dispositivo antiavviamento
impedisce il riavviamento del motore.
Per poter riavviare il motore, occorre
tassativamente rivolgersi alla rete CITROËN o
ad un riparatore qualificato.
