2015 CITROEN DS4 Libretti Di Uso E manutenzione (in Italian)

239
DS4_it_Chap09_verifications_ed02-2015
Motori benzina
Consentono di accedere al controllo del livello
dei vari liquidi e alla sostituzione di alcuni
elementi.
1.
S
erbatoio del servosterzo.
2.
S

erbatoio del lavacristallo e del lavafari.
3.
Se

rbatoio del liquido di raffreddamento.
4.
S

erbatoio del liquido dei freni.
5.


Batteria/Fusibili.
6.
S

catola portafusibili.
7.
F

iltro dell'aria.
8.
A

stina di livello olio motore.
9.
R

iempimento olio motore.
Verifiche

Motori Diesel
Consentono di accedere al controllo del livello
dei vari liquidi, alla sostituzione di alcuni
elementi e al reinnesco di carburante.
1.
S
erbatoio del servosterzo.
2.
S

erbatoio del lavacristallo e
del lavafari.
3.
Se

rbatoio del liquido di raffreddamento.
4.
S

erbatoio del liquido dei freni.
5.


Batteria/Fusibili.
6.
S

catola portafusibili.
7.
F

iltro dell'aria.
8.
A

stina di livello olio motore.
9.
R

iempimento olio motore.
10.
P

ompa di reinnesco*.
11.
V

ite di degasificazione*.
* Secondo la motorizzazione.

241
DS4_it_Chap09_verifications_ed02-2015
Verifica dei livelli
Verificare regolarmente tutti questi livelli nel rispetto del piano di manutenzione del Costruttore. Effettuare il rabbocco se necessario, salvo indicazione contraria.In caso di notevole riduzione di uno dei livelli, far verificare il relativo circuito dalla rete CITROËN o da un riparatore qualificato.
Livello dell'olio motore
È normale dover effettuare dei rabbocchi d'olio
tra due tagliandi di manutenzione (o cambi
d'olio). CITROËN raccomanda un controllo, con
rabbocco, se necessario, ogni 5 000 km.
La verifica viene effettuata
all'inserimento del contatto, sia
con l'indicatore di livello dell'olio
sul quadro strumenti, per i veicoli
equipaggiati di indicatore elettrico,
sia con l'astina manuale.
Quando s'interviene nel cofano
motore prestare attenzione, poiché
alcune zone del motore possono
essere estremamente calde (rischio
di scottature) ed il motoventilatore
potrebbe inserirsi in qualsiasi momento
(anche a contatto interrotto).
Verifica con l'astina manuale
F Localizzare l'ubicazione dell'astina
manuale nel vano motore del veicolo.
Attenersi alle rubriche "Motore benzina" o
"Motore Diesel".
F

I
nserire l'astina nel suo terminale colorato
poi estrarla completamente.
F

A
sciugare l'astina con un panno pulito e
che non lasci peli.
F

R
iposizionare l'astina, fino in battuta, poi
estrarla di nuovo per effettuare un controllo
visivo : il livello corretto deve situarsi tra i
riferimenti A e B .
A = MA XI
B = MINI Se si constata che il livello è situato al di sopra
del riferimento A o al di sotto del riferimento B
,
non avviare il motore .
-

S
e l'olio supera il livello MAXI (rischio di
deterioramento del motore), contattare la
rete CITROËN o un riparatore qualificato.
-

S
e l'olio non raggiunge il livello MINI,
effettuare tassativamente un rabbocco
d'olio motore.
Per garantire l'affidabilità della
misurazione, il veicolo deve essere
parcheggiato su suolo orizzontale, a
motore spento da almeno 30

minuti.
caratteristiche dell'olio
Prima di effettuare un rabbocco d'olio o la
sostituzione dell'olio motore, verificare che l'olio
corrisponda alla motorizzazione e sia conforme
alle raccomandazioni del costruttore.
Verifiche

Livello liquido del
servosterzo
Il livello di questo liquido deve
essere vicino al riferimento "MA XI".
Svitare il tappo, a motore freddo, per
controllare.
Livello liquido freni
Svuotamento del circuito
Consultare il piano di manutenzione del
Costruttore per conoscere la periodicità di
questa operazione.
caratteristiche del liquido
Questo liquido deve essere conforme alle
raccomandazioni del costruttore.Il livello di questo liquido deve essere
vicino alla tacca "MA XI". Altrimenti,
verificare l'usura delle pastiglie dei
freni.
Rabbocco d'olio motore
F Localizzare l'ubicazione del tappo del
serbatoio nel vano motore del veicolo.
Attenersi alle rubriche "Motore benzina" o
"Motore Diesel".
F

A
llentare il tappo del serbatoio per
accedere al bocchettone di riempimento.
F

V
ersare l'olio poco alla volta, evitando le
proiezioni sugli elementi del motore (rischio
d'incendio).
F

A
ttendere alcuni minuti prima di controllare
il livello con l'astina manuale.
F

Se
necessario, rabboccare il livello.
F

D
opo aver verificato il livello, riavvitare
accuratamente il tappo del serbatoio e
ricollocare l'astina nel suo alloggiamento.
Dopo un rabbocco d'olio, la verifica effettuata
all'inserimento del contatto con l'indicatore di
livello dell'olio sul quadro strumenti non è valida
entro i 30
minuti successivi al rabbocco.
Sostituzione dell'olio motore
Consultare il piano di manutenzione del
Costruttore per conoscere la periodicità di
questa operazione.
Per preservare l'affidabilità dei motori e dei
dispositivi antinquinamento, non utilizzare
additivi nell'olio motore.

243
DS4_it_Chap09_verifications_ed02-2015
Livello liquido di
raffreddamento
Il livello di questo liquido deve essere
vicino al riferimento "MA XI", senza
superarlo.
caratteristiche del liquido
Questo liquido deve essere conforme alle
raccomandazioni del costruttore.Per controllare il livello o per
rabboccarlo nei veicoli equipaggiati
di lavafari, immobilizzare il veicolo e
spegnere il motore.
Livello del liquido
lavacristallo / lavafari
L'elettroventola può funzionare
anche dopo l'arresto del veicolo :
prestare attenzione agli oggetti o
indumenti che potrebbero impigliarsi
nell'elica.
Quando il motore è caldo, la temperatura di
questo liquido è regolata dall'elettroventola.
Il circuito di raffreddamento è in pressione,
attendere almeno un'ora dopo lo spegnimento
del motore prima di intervenire.
Per evitare scottature, svitare il tappo di due
giri per far scendere la pressione. Quando
la pressione è scesa, togliere il tappo e
ripristinare il livello.
F
A
prire il cofano motore e ternerlo aperto
mediante l'apposita asta di sostegno.
F
A
prire il tappo del serbatoio del liquido
lavacristallo.
F
T
appare il tubicino di livello.
F
E
strarre completamente il tubicino dal
serbatoio per controllare il livello in
trasparenza.
F
E
ffettuare il rabbocco, se necessario.
F
R
icollocare il tappo sul serbatoio e
richiudere il cofano.
caratteristiche del liquido
Per garantire una pulizia ottimale ed evitare
la formazione di ghiaccio, il rabbocco o la
sostituzione di questo liquido non devono
essere effettuati con acqua.
In condizioni invernali, si raccomanda di
utilizzare un liquido a base di alcool etilico o di
metanolo.
Verifiche

Livello dell'additivo (diesel
con filtro antiparticolato)
Rabbocco
Il rabbocco di questo additivo deve essere
effettuato tassativamente e al più presto dalla
rete CITROËN o da un riparatore qualificato.
Prodotti esausti
Evitare il contatto prolungato dell'olio e dei
liquidi esausti con la pelle.
La maggior parte di questi liquidi è nociva
per la salute e a volte molto corrosiva.
Non gettare l'olio e i liquidi esausti nella
fognatura o per terra.
Svuotare l'olio esausto negli appositi
contenitori reperibili presso la rete
CITROËN o presso un riparatore
qualificato.
In funzione della versione del quadro strumenti, il
livello minimo del serbatoio dell'additivo è indicato:
-
d

all'accensione fissa della spia del
filtro antiparticolato, accompagnata
da un segnale acustico e dal
messaggio livello dell'additivo del
filtro antiparticolato troppo basso,
oppure
-
da

ll'accensione fissa della spia
servizio, accompagnata da un
segnale acustico e dal messaggio
livello dell'additivo del filtro
antiparticolato troppo basso.

245
DS4_it_Chap09_verifications_ed02-2015
Controlli
Filtro dell'aria e filtro dell'abitacolo
Filtro dell'olio
Salvo indicazione contraria, controllare questi elementi, conformemente al piano di manutenzione del Costruttore e in funzione della motorizzazione.
Altrimenti, farli controllare dalla rete CITROËN o da un riparatore qualificato.Consultare il piano di manutenzione
del Costruttore per conoscere la
periodicità di sostituzione di questi
elementi.
Sostituire il filtro dell'olio ad ogni
sostituzione dell'olio motore.
Consultare il piano di manutenzione
del Costruttore per conoscere la
periodicità di sostituzione di questo
elemento.
La presenza di questa etichetta, in
particolare con il sistema Stop &
Start, indica l'utilizzo di una batteria
al piombo 12
V di tecnologia e
di caratteristiche specifiche, che
necessita esclusivamente, in caso
di sostituzione o di scollegamento,
l'intervento della rete CITROËN o di un
riparatore qualificato.
Batteria 12 V
In caso d'intervento sulla batteria, consultare
la rubrica "Batteria 12 V " per conoscere le
precauzioni da rispettare prima di scollegare e
dopo aver ricollegato la batteria. La batteria non necessita di
manutenzione.
Verificare tuttavia la pulizia ed il serraggio dei
morsetti, soprattutto in estate e in inverno.
In funzione del tipo di ambiente circostante
(atmosfera polverosa, ecc.) e dell'uso del
veicolo (guida in città, ecc.), sostituirli più
spesso
.
Un filtro dell'abitacolo sporco può far
peggiorare il funzionamento del sistema di
climatizzazione e provocare odori sgradevoli.
Verifiche

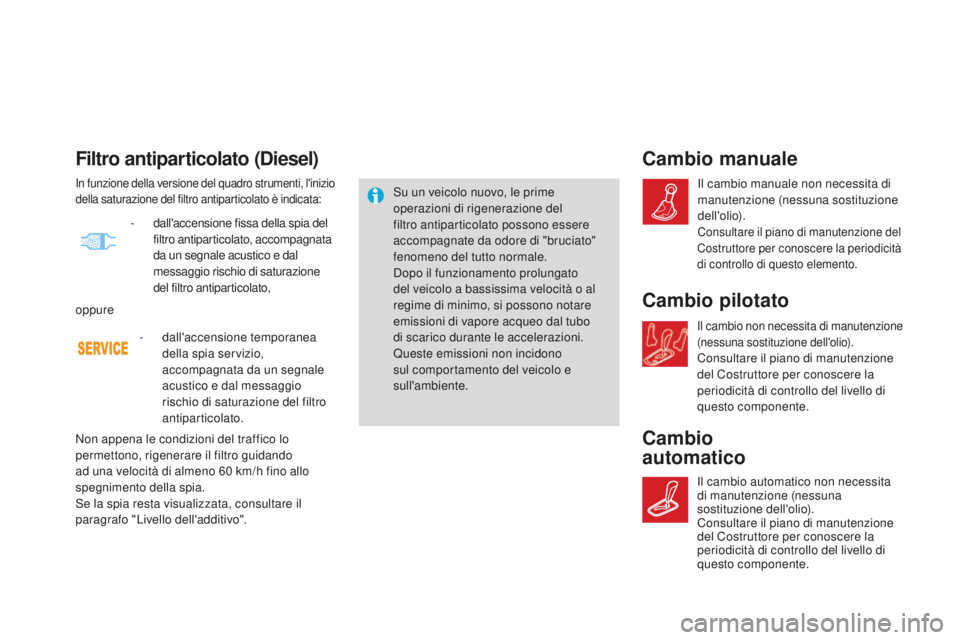

Filtro antiparticolato (diesel)
Su un veicolo nuovo, le prime
operazioni di rigenerazione del
filtro antiparticolato possono essere
accompagnate da odore di "bruciato"
fenomeno del tutto normale.
Dopo il funzionamento prolungato
del veicolo a bassissima velocità o al
regime di minimo, si possono notare
emissioni di vapore acqueo dal tubo
di scarico durante le accelerazioni.
Queste emissioni non incidono
sul comportamento del veicolo e
sull'ambiente.
cambio manuale
Il cambio manuale non necessita di
manutenzione (nessuna sostituzione
dell'olio).
Consultare il piano di manutenzione del
Costruttore per conoscere la periodicità
di controllo di questo elemento.
In funzione della versione del quadro strumenti, l'inizio
della saturazione del filtro antiparticolato è indicata:
cambio pilotato
Il cambio non necessita di manutenzione
(nessuna sostituzione dell'olio).
Consultare il piano di manutenzione
del Costruttore per conoscere la
periodicità di controllo del livello di
questo componente.
-
d

all'accensione temporanea
della spia servizio,
accompagnata da un segnale
acustico e dal messaggio
rischio di saturazione del filtro
antiparticolato.
-
d

all'accensione fissa della spia del
filtro antiparticolato, accompagnata
da un segnale acustico e dal
messaggio rischio di saturazione
del filtro antiparticolato,
oppure
Non appena le condizioni del traffico lo
permettono, rigenerare il filtro guidando
ad una velocità di almeno 60

km/h fino allo
spegnimento della spia.
Se la spia resta visualizzata, consultare il
paragrafo "Livello dell'additivo".
cambio
automatico
Il cambio automatico non necessita
di manutenzione (nessuna
sostituzione dell'olio).
Consultare il piano di manutenzione
del Costruttore per conoscere la
periodicità di controllo del livello di
questo componente.
