2015 CITROEN DS4 Libretti Di Uso E manutenzione (in Italian)

175
DS4_it_Chap07_securite_ed02-2015
Airbag
generalità
Sistema progettato per contribuire a rafforzare
la sicurezza dei passeggeri (tranne per il
passeggero posteriore centrale) in caso di urto
violento. Gli airbag completano l'azione delle
cinture di sicurezza dotate di limitatore di carico
(tranne per il passeggero posteriore centrale).
In questo caso, i sensori elettronici registrano
ed analizzano gli urti frontali e laterali che si
verificano nelle zone di rilevazione dell'urto :
-
i
n caso di urto violento, gli airbag si
gonfiano istantaneamente e contribuiscono
a proteggere meglio gli occupanti del
veicolo (tranne il passeggero posteriore
centrale); subito dopo l'urto, gli airbag si
sgonfiano rapidamente per non intralciare
la visibilità o l'eventuale uscita dei
passeggeri,
-

i
n caso di urto poco violento, d'impatto
sulla parte posteriore e in alcune condizioni
di ribaltamento, gli airbag possono non
attivarsi ; in questo genere di situazione,
la cintura di sicurezza contribuisce a
garantire la protezione.
gl

i airbag non funzionano se il
contatto non è inserito.
Questi equipaggiamenti funzionano
una sola volta. Se si verifica un
secondo urto (durante lo stesso
incidente o in un incidente successivo),
l'airbag non si attiverà più.
Zone di rilevazione dell'urto
A. Zona d'impatto frontale.
B. Z ona d'impatto laterale.
L'attivazione di uno o di tutti gli airbag
è accompagnata da una leggera
emissione di fumo e da un rumore,
dovuti all'attivazione della cartuccia
pirotecnica integrata nel sistema.
Questo fumo non è nocivo, ma può
rivelarsi irritante per gli occhi.
La detonazione dovuta all'attivazione di
uno o di tutti gli airbag può provocare
una leggera diminuzione della capacità
uditiva per un breve periodo di tempo.
Sicurezza

Airbag frontali
Sistema che protegge il guidatore e il
passeggero anteriore in caso di urto frontale
violento per limitare i rischi di traumi alla testa
e al torace.
L'airbag del guidatore è integrato al centro
del volante; quello del passeggero anteriore,
nel cruscotto al di sopra del cassettino
portaoggetti.Funzionamento
Gli airbag si gonfiano, tranne l'airbag frontale
lato passeggero se è disattivato, in caso di
urto frontale violento applicato su una parte o
su tutta la zona d'impatto frontale A, secondo
l'asse longitudinale del veicolo su un piano
orizzontale e diretto dall'anteriore al posteriore
del veicolo.
L'airbag frontale s'interpone tra il torace e
la testa dell'occupante anteriore del veicolo
e il volante, lato guidatore, e il cruscotto,
lato passeggero, per ammortizzare la sua
proiezione in avanti.

177
DS4_it_Chap07_securite_ed02-2015

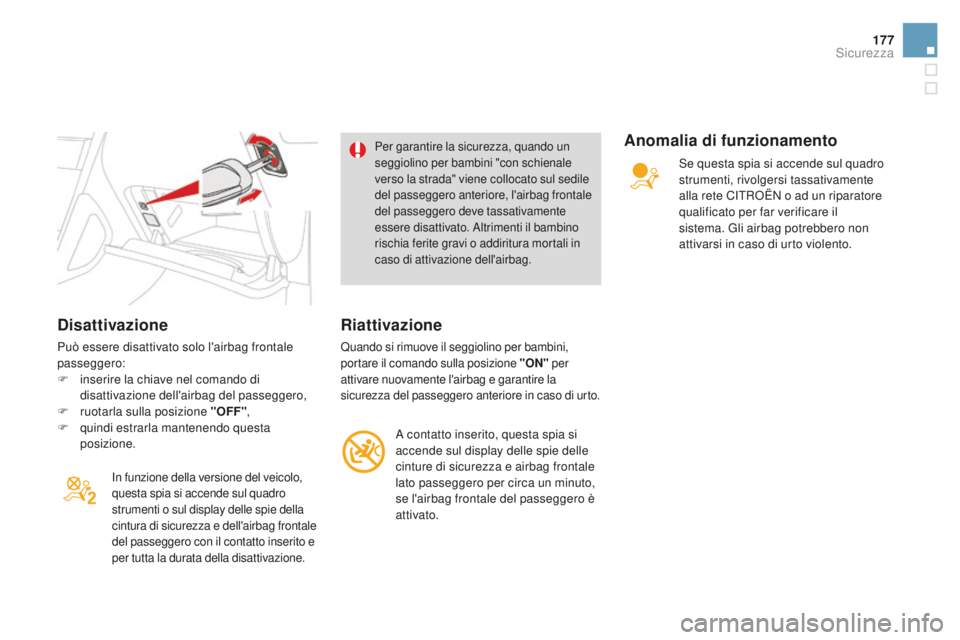

disattivazione
Può essere disattivato solo l'airbag frontale
passeggero:
F
i
nserire la chiave nel comando di
disattivazione dell'airbag del passeggero,
F

r
uotarla sulla posizione "OFF" ,
F

q
uindi estrarla mantenendo questa
posizione.
In funzione della versione del veicolo,
questa spia si accende sul quadro
strumenti o sul display delle spie della
cintura di sicurezza e dell'airbag frontale
del passeggero con il contatto inserito e
per tutta la durata della disattivazione. Per garantire la sicurezza, quando un
seggiolino per bambini "con schienale
verso la strada" viene collocato sul sedile
del passeggero anteriore, l'airbag frontale
del passeggero deve tassativamente
essere disattivato. Altrimenti il bambino
rischia ferite gravi o addiritura mortali in
caso di attivazione dell'airbag.
Riattivazione
Quando si rimuove il seggiolino per bambini,
portare il comando sulla posizione "ON"
per
attivare nuovamente l'airbag e garantire la
sicurezza del passeggero anteriore in caso di urto.
A contatto inserito, questa spia si
accende sul display delle spie delle
cinture di sicurezza e airbag frontale
lato passeggero per circa un minuto,
se l'airbag frontale del passeggero è
attivato.
Anomalia di funzionamento
Se questa spia si accende sul quadro
strumenti, rivolgersi tassativamente
alla rete CITROËN o ad un riparatore
qualificato per far verificare il
sistema. Gli airbag potrebbero non
attivarsi in caso di urto violento.
Sicurezza

Airbag laterali
Sistema che protegge, in caso di urto laterale
violento, il guidatore e il passeggero anteriore
al fine di limitare i rischi di traumi al torace, tra
l'anca e la spalla.
Ogni Airbag laterale è integrato nella struttura
dello schienale del sedile, lato porta.Funzionamento
Si attiva dal lato interessato da un urto violento
su tutta o su parte della zona di impatto
laterale B, esercitato perpendicolarmente
all'asse longitudinale del veicolo su un piano
orizzontale e dall'esterno verso l'interno del
veicolo.
L'Airbag laterale s'interpone tra l'anca e la
spalla dell'occupante anteriore del veicolo e il
pannello della porta corrispondente.
Zone di rilevazione dell'urto
A. Zona di impatto frontale.
B. Zona di impatto laterale.

179
DS4_it_Chap07_securite_ed02-2015
Airbag a tendina
Sistema che contribuisce a rinforzare la
protezione, in caso di urto laterale violento,
del guidatore e dei passeggeri (tranne il
passeggero posteriore centrale) e limita i rischi
di traumi alla testa.
Ogni Airbag a tendina è integrato nei montanti
e nella parte superiore dell'abitacolo.
Funzionamento
Si attiva contemporaneamente all'airbag
laterale corrispondente in caso di urto
laterale violento applicato su tutta o su parte
della zona di impatto laterale B, esercitato
perpendicolarmente all'asse longitudinale del
veicolo su un piano orizzontale e dall'esterno
verso l'interno del veicolo.
L'Airbag a tendina s'interpone tra il passeggero
anteriore o posteriore del veicolo e i vetri.
Sicurezza

consigli
Airbag frontali
Non guidare tenendo le mani sulle razze o
sulla parte centrale del volante.
Non appoggiare i piedi sul cruscotto lato
passeggero.
Non fumare: l'attivazione degli Airbag può
provocare scottature o ferite causate da
sigarette.
Non smontare o forare il volante, non
sottoporlo ad urti violenti.
Non fissare o incollare oggetti nè sul volante
nè sul cruscotto, ciò potrebbe provocare
delle ferite in caso di attivazione degli airbag.
Airbag laterali
Coprire i sedili solo con foderine
omologate, compatibili con l'attivazione
degli Airbag laterali. Per conoscere la
gamma di foderine adatte al veicolo,
rivolgersi alla rete CITROËN.
Leggere la sezione "Accessori".
Non appendere o incollare oggetti sugli
schienali dei sedili (abiti, ...), per evitare
lesioni alle braccia o al torace durante
l'attivazione dell'Airbag laterale.
Non avvicinare eccessivamente il
busto alla porta.
Sedersi in modo normale e verticale.
Agganciare la cintura di sicurezza e
posizionarla correttamente.
Tra i passeggeri anteriori e gli Airbag non
devono trovarsi bambini, animali, oggetti.
Non fissare o incollare oggetti in prossimità
o sulla traiettoria d'apertura degli Airbag,
perché ciò potrebbe provocare ferite durante
l'attivazione.
Non modificare la definizione d’origine del
veicolo, particolarmente nella zona d'azione
degli Airbag.
Dopo un incidente o il furto del veicolo, far
verificare i sistemi Airbag.
Qualsiasi intervento sul sistema deve essere
realizzato esclusivamente presso la rete
CITROËN oppure presso un riparatore
qualificato.
Airbag a tendina
Non appendere o incollare oggetti sul
sottotetto, per evitare lesioni alla testa
durante l'attivazione dell'Airbag.
Se il veicolo ne è equipaggiato, non
smontare le maniglie di sostegno situate
sul sottotetto, che fanno parte del fissaggio
degli Airbag a tendina.
Anche rispettando le precauzioni qui sopra,
non sono esclusi rischi di ferite o di leggere
ustioni alla testa, al torace e alle braccia
in caso di attivazione dell'Airbag. Infatti
l'Airbag si gonfia quasi immediatamente (in
pochi millesimi di secondo), poi si sgonfia
emettendo gas caldi attraverso i fori previsti
allo scopo.
Per ottenere la massima efficacia degli Airbag, rispettare le regole di sicurezza qui sotto.

181
DS4_it_Chap07_securite_ed02-2015
Sicurezza
