2015 CITROEN C4 SPACETOURER Priručnik (in Serbian)

279
C4-Picasso-II_sr_Chap07_info-pratiques_ed01-2014
Svetla na poklopcu prtljažnikaModel sa svetlima sa LED sijalicama
Model sa svetlima sa sijalicama
Pronađite neispravnu sijalicu.
F
o
t

vorite prtljažnik.
F
i
z

vucite pristupni otvor. F
o
d

vrnite tri zavrtnja za pričvršćivanje A
svetla.
F
o
t

kačite konektor.
F

P

ažljivo izvadite svetlo iz ležišta.
F
o
k

renite držač sijalice za četvrt kruga u
smeru suprotnom od kazaljke na satu i
izvadite ga.
F
z
am

enite sijalicu.
za v

raćanje, ponovite postupak obrnutim
redosledom.
7
Praktične informacije

280
C4-Picasso-II_sr_Chap07_info-pratiques_ed01-2014

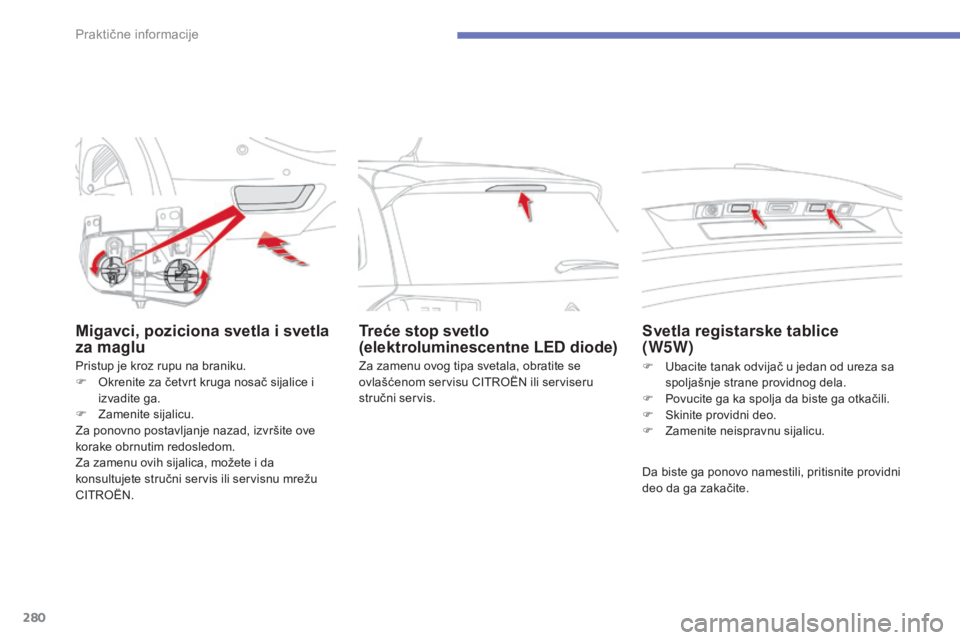

Migavci, poziciona svetla i svetla
za maglu
Pristup je kroz rupu na braniku.
F ok renite za četvrt kruga nosač sijalice i
izvadite ga.
F
z
am
enite sijalicu.
za p

onovno postavljanje nazad, izvršite ove
korake obrnutim redosledom.
za z

amenu ovih sijalica, možete i da
konsultujete stručni servis ili servisnu mrežu
C
i T
r
o
Ën.
za z amenu ovog tipa svetala, obratite se
ovlašćenom servisu CiTr oËn ili serviseru
stručni servis.
Treće stop svetlo
(elektroluminescentne LED diode) Svetla registarske tablice
(W5W)
da biste ga ponovo namestili, pritisnite providni
deo da ga zakačite. F
U
bacite tanak odvijač u jedan od ureza sa
spoljašnje strane providnog dela.
F
P
ovucite ga ka spolja da biste ga otkačili.
F s
k
inite providni deo.
F z
a
menite neispravnu sijalicu.
Praktične informacije

281
C4-Picasso-II_sr_Chap07_info-pratiques_ed01-2014
Pre nego što zamenite osigurač, potrebno je :
F d a znate uzrok kvara i da ga popravite,
F

d
a ugasite sve potrošače struje,
F

d
a imobilizujete vozilo i da ugasite kontakt,
F

d
a označite pokvareni osigurač pomoću
tabela i šema predstavljenih na sledećim
stranama.
Zamena osigurača
Ispravan Neispravan
za

mena osigurača koja nije spomenuta
u donjim tabelama može da dovede do
teškog kvara na Vašem vozilu.
o
b
ratite
se stručnom servisu ili servisnoj mreži
C
i T
r
o
Ën.Kle

šta
zamena osigurača
klešta za vađenje su pričvršćena u odeljku sa
osiguračima instrument table.
da b
i došli do nje :
F

o
tkačite poklopac povlačenjem gornje
desne strane, a zatim leve,
F

p
otpuno uklonite poklopac tako što ćete ga
povući u smeru koji je označen strelicom,
F

i
zvucite klešta.
Pristup alatu
za intervenciju na osiguraču, obavezno je :
F d a koristite specijalna klešta za vađenje
osigurača iz ležišta i da proverite stanje
njegovog električnog voda,
F

d
a uvek zamenite pokvareni osigurač
osiguračem iste jačine (iste boje)
; različita
jačina može da dovede do neispravnosti
(rizik od požara).
ak

o se kvar javlja ponovo nakon promene
osigurača, proverite Vašu električnu opremu u
servisnoj mreži C
iTr

o
Ën
ili stručnom servisu.
7
Praktične informacije

282
C4-Picasso-II_sr_Chap07_info-pratiques_ed01-2014
CiTroËn odbija svaku odgovornost
za troškove nastale zbog popravke
Vašeg vozila ili za kvar koji je nastao
zbog ugrađivanja dodatne opreme
koju C
iTr

o
Ën
nije ni isporučio ni
preporučio, a koja nije instalirana
prema propisima, a posebno kada
potrošnja ugrađene opreme prelazi
10
mil

iampera.
Instalacija dodatnih
električnih uređaja
električno kolo Vašeg vozila odgovara
serijskoj i dodatnoj opremi Vašeg vozila.
Pre instaliranja druge opreme ili
dodatnih električnih uređaja na vozilu,
konsultujte stručni servis ili servisnu
mrežu C
iTr
o
Ën.
Konfiguracije
električna struktura vozila se razlikuje u zavisnosti od nivoa opreme.da biste znali tip strukture vozila, morate da otvorite poklopac : ukoliko postoji kućište sa dodatnim
osiguračima ispred akumulatora znači da se radi o tipu 2.
st

ruktura tipa 1 ne sadrži osigurače ispred akumulatora.
Praktične informacije

283
C4-Picasso-II_sr_Chap07_info-pratiques_ed01-2014
Tabla sa osiguračima tip 1
Kućište 1
Osigurači na komandnoj
tabli vozila
kutija sa osiguračima je smeštena u donjem
delu instrument table (leva strana).
Pristup osiguračima
F Pogledajte poglavlje "Pristup alatu".Osigurač br.
Jačina Funkcije
F8 5 A
ko
mande na volanu.
F18 20 A
ek
ran osetljiv na dodir, audio sistem i sistem za navigaciju,
C
d
čitač, U
sB u
tičnice i pomoćne utičnice.
F16 15 AUtičnica od 12V u prednjem delu.
F15 15 AUtičnica od 12V u prtljažniku.
F28 5 ATaster s
Ta
r
T
/
sToP
.
F30 15 ABrisač zadnjih stakala.
F27 15 APumpa prskalice prednjeg stakla, pumpa prskalice zadnjeg stakla.
F26 15 A
sir
ena.
F20 5 AVazdušni jastuci.
F21 5 A
in
strument tabla.
F19 5 A
se
nzor za kišu i svetlo.
F12 5 A
ku
ćište za pokretanje "hands free".
F2 5 A
ko
manda za ručno podešavanje farova.
7
Praktične informacije

284
C4-Picasso-II_sr_Chap07_info-pratiques_ed01-2014
Kućište 2Osigurač br. Jačina struje Funkcije
F9 15 A
za

dnja utičnica 12V.
Praktične informacije

285
C4-Picasso-II_sr_Chap07_info-pratiques_ed01-2014
Tabla sa osiguračima tip 2
Osigurač br.Jačina struje Funkcije
F3 3 ATaster
s
Ta
r
T
/
sToP
.
F6A 15 A
ek

ran osetljiv na dodir, audio sistem i sistem za navigaciju,
C
d

čitač, U
sB u
tičnice i pomoćne utičnice.
F8 5 A
alar

m.
F9 3 A
ko

mande na volanu.
F19 5 A
in

strument tabla.
F24 3 A
se

nzor za kišu i svetlo.
F25 5 AVazdušni jastuci.
F33 3 AMemorisanje položaja vozačevog sedišta.
F34 5 A
el

ektrični servo - upravljač.
F13 10 AUtičnica od 12 V u prednjem delu.
F14 10 AUtičnica od 12V u prtljažniku.
F16 3 A
či

tači kartica u svetlu plafona 1. reda.
F27 5 AMenjač ručno pilotiranog menjača.
F30 20 A
za

dnji brisač stakla.
F38 3 A
ko

manda za ručno podešavanje farova.
7
Praktične informacije

286
C4-Picasso-II_sr_Chap07_info-pratiques_ed01-2014
Osigurači u motornom
prostoru
dodatno kućište je smešteno ispred
akumulatora, za tip 2.ku
tija sa osiguračima nalazi se blizu
akumulatora (sa leve strane).Pristup osiguračima
F Uklonite poklopac, tako što ćete gurnuti 2 crvene ručke ka zadnjem delu vozila.
F
z
a
menite osigurač (videti odgovarajuće
p o g l av l j e).
F

P
osle intervencije, veoma pažljivo ponovo
vratite poklopac da biste obezbedili
zaptivenost kutije sa osiguračima.
Praktične informacije
