2015 CITROEN C3 PICASSO Manual do condutor (in Portuguese)

167
C3Picasso_pt_Chap11_informations-pratiques_ed01-2014
Substituição das luzes diurnas
de LEDs
Para a substituição deste tipo de lâmpadas
de díodos, consulte a rede CitrO Ën ou uma
oficina qualificada.
Substituição das luzes laterais de
mudança de direcção integradas
Para adquirir o módulo, contacte a rede
Ci trO Ën ou uma oficina qualificada.em c aso de dificuldade na substituição
destas lâmpadas, poderá consultar,
igualmente, a rede C
i

tr
O
Ë
n
ou uma
oficina qualificada.
aq
uando da desmontagem:
-
n
ão danifique a pintura do seu veículo com
a chave de parafusos,
-
a
ssegure-se de que não deixa deslizar o fio
e o conector para o interior do guarda-lamas.
Para montar novamente, efectue estas
operações pela ordem inversa.
F


i
n

sira uma chave de parafusos na parte
lateral da luz lateral de mudança de direcção.
F
i
nc
line a chave de parafusos para extrair a
luz e retire-a.
F
d
e
sligue o conector da luz.
F
s
u
bstitua o módulo.
11
informações pr

168
C3Picasso_pt_Chap11_informations-pratiques_ed01-2014
Luzes traseiras
1. Luz de travagem/de presença (12V P21/5 W ).
2.
L

uz de nevoeiro, lado esquerdo
(PR 21W )


L
uz de marcha-atrás, lado direito
(P21W ).
3.
L

uzes de mudança de direcção
(P 21
W).Substituição das luzes de
travagem / de presença / de
mudança de direcção
F rode o porta-lâmpadas em questão um quarto de volta,
F
r
e
tire a lâmpada com defeito e
substitua-a.
Para a montagem, efectue as operações pela
ordem inversa.
F
de
saperte os dois parafusos de fixação da
luz,
F
r
e

tire a luz com cuidado, puxando pelo
eixo,
informações pr

169
C3Picasso_pt_Chap11_informations-pratiques_ed01-2014
Substituição da luz de nevoeiro /
luz de marcha-atrás
F abra a mala,
F P ressione as linguetas através de duas
chaves de parafusos,
F
d
e
sligue o conector da luz,
F
r
o
de o porta-lâmpadas um quarto de
volta,
F
r
e
tire a lâmpada e substitua-a.
Para a montagem, efectue estas operações
pela ordem inversa.
Substituição da terceira luz de
travagem (4 lâmpadas W5W)
F abra a mala,
F
re tire os dois obturadores situados no
forro,
F
e
m
purre o corpo da luz com duas chaves
de parafusos para a retirar do respectivo
alojamento.
F
r
o
de o porta-lâmpadas correspondente à
lâmpada com defeito um quarto de volta,
F

P
uxe a lâmpada substitua-a.
Para a montagem, efectue estas operações
pela ordem inversa.
Substituição das luzes da chapa
de matrícula (W5W)
F insira uma chave de parafusos num dos orifícios exteriores da parte transparente,
F

P
uxe para fora para desencaixar.
F
r
e
tire a parte transparente.
F

P
uxe a lâmpada e substitua-a.
Para a montagem, efectue estas operações
pela ordem inversa.
11
informações pr

170
C3Picasso_pt_Chap11_informations-pratiques_ed01-2014
Iluminação interior
Luzes de tecto (1 / W5W)
desencaixe a tampa da luz de tecto 1 com uma
chave de parafusos fina, do lado do comando,
para aceder à lâmpada com defeito.
Luzes de leitura de mapas
(2 / W5W)
desencaixe a tampa da luz de tecto. Para
aceder à lâmpada com defeito, se necessário
desencaixe a caixa da luz de leitura 2
em
questão.
Luzes dos espaços para os pés
(W5W)
desencaixe a tampa com uma chave de
parafusos fina, para aceder à lâmpada com
defeito.
LED de ambiente da luz de tecto
dianteira
Para a substituição do led, c onsulte a rede
Ci trO Ën ou uma oficina qualificada.
informações pr

171
C3Picasso_pt_Chap11_informations-pratiques_ed01-2014
Lâmpada nómada (Krypton 3,6V)
F abra a patilha.
F em purre com uma chave de parafusos
plana no orifício sob a patilha e recupere a
caixa.
F
a
b
ra completamente a caixa para
substituir a lâmpada.
Luzes dos retrovisores
exteriores (W5W)
desencaixe a tampa com uma chave de
parafusos fina, para aceder à lâmpada com
defeito.
Luzes da mala (W5W)
desencaixe a caixa, empurrando a base para
trás.
11
informações pr

172
C3Picasso_pt_Chap11_informations-pratiques_ed01-2014

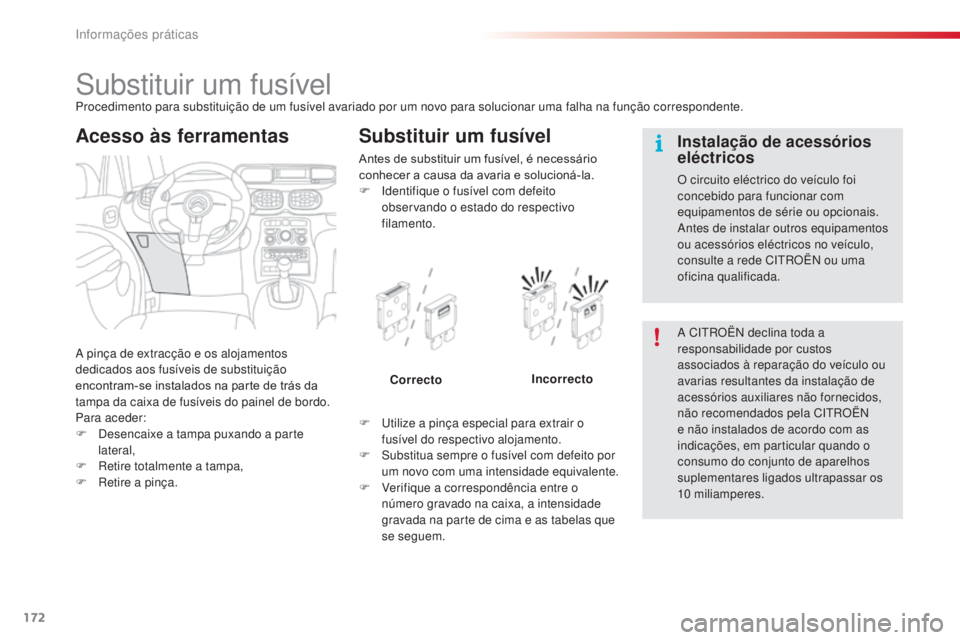

substituir um fusívelProcedimento para substituição de um fusível avariado por um novo para solucionar uma falha na função correspondente.
a
pinça de extracção e os alojamentos
dedicados aos fusíveis de substituição
encontram-se instalados na parte de trás da
tampa da caixa de fusíveis do painel de bordo.
Para aceder:
F
d
e
sencaixe a tampa puxando a parte
lateral,
F
r
e
tire totalmente a tampa,
F
r
e
tire a pinça.
Substituir um fusível
Antes de substituir um fusível, é necessário
conhecer a causa da avaria e solucioná-la.
F i
d
entifique o fusível com defeito
observando o estado do respectivo
filamento.
F
u tilize a pinça especial para extrair o
fusível do respectivo alojamento.
F
s
u
bstitua sempre o fusível com defeito por
um novo com uma intensidade equivalente.
F

V
erifique a correspondência entre o
número gravado na caixa, a intensidade
gravada na parte de cima e as tabelas que
se seguem. Correcto
Incorrecto
a

C
i
tr
O
Ë
n
declina toda a
responsabilidade por custos
associados à reparação do veículo ou
avarias resultantes da instalação de
acessórios auxiliares não fornecidos,
não recomendados pela C
i

tr
O
Ë
n
e n

ão instalados de acordo com as
indicações, em particular quando o
consumo do conjunto de aparelhos
suplementares ligados ultrapassar os
10


miliamperes.Instalação de acessórios
eléctricos
O circuito eléctrico do veículo foi
concebido para funcionar com
equipamentos de série ou opcionais.
an
tes de instalar outros equipamentos
ou acessórios eléctricos no veículo,
consulte a rede C
i

tr
O
Ë
n
ou uma
oficina qualificada.
Acesso às ferramentas
informações pr

173
C3Picasso_pt_Chap11_informations-pratiques_ed01-2014
Fusíveis no painel de
bordo
a caixa de fusíveis encontra-se na parte
i nferior do painel de bordo (lado esquerdo).
Acesso aos fusíveis
F Ver o parágrafo "Acesso às ferramentas".
Tabela de fusíveis
Fu sí vel N.° Intensidade Funções
FH36 5
ACaixa de serviço de reboque.
FH37 15


A
al
imentação da tomada de acessórios caravana.
FH38 20
A
na
vegação a
p
ós Venda.
FH39 20
ABancos aquecidos.
FH40 30
ACaixa de serviço de reboque.
Fu sí vel N.° Intensidade Funções
F1 15


A
lim
pa-vidros traseiro
F2 -
nã

o utilizado.
F3 5
ACalculador dos airbags e pré-tensores pirotécnicos.
F4 10


A
se
nsor de ângulo do volante, ar condicionado, contactor
de embraiagem, bomba do filtro de partículas, tomada de
diagnóstico, debímetro de ar.
F5 30
A
Platina do elevador de vidros, comando do elevador de vidros
do passageiro, motor do elevador de vidros dianteiro.
F630 AMotor do elevador de vidros traseiro e motor do elevador de vidros do condutor.
F75 Aluz de tecto e luz de leitura de mapas dianteira, iluminação
do porta-luvas, lâmpada nómada, luzes de leitura traseiras.
11
informações pr

174
C3Picasso_pt_Chap11_informations-pratiques_ed01-2014
Fu sí vel N.°Intensidade Funções
F8 20
AEcrã multifunções, auto-rádio, rádio navegação.
F9 30
AAuto-rádio (segunda montagem), tomada de 12
V.
F10 15


AComandos no volante.
F11 15


A
an
ti-roubo, tomada de diagnóstico.
F12 15


A
se
nsor de chuva/luminosidade, caixa de serviço de reboque.
F13 5
AContactor de travagem principal, caixa de serviço do motor.
F14 15


ACalculador de ajuda ao estacionamento, ecrã dos avisadores dos
cintos de segurança, calculador dos airbags, quadro de bordo, ar
condicionado,
us
B b
ox.
F15 30
A
tr
ancamento.
F16 -
nã

o utilizado.
F17 40
A
de
scongelamento do vidro traseiro e retrovisores exteriores.
SH -
sh

unt P
a
r C.
informações pr
