2014 TOYOTA 4RUNNER Manuel du propriétaire (in French)

3996-3. Entretien à faire soi-même
6
4RUNNER (D)_(OM35A83D)
Entretien et soin

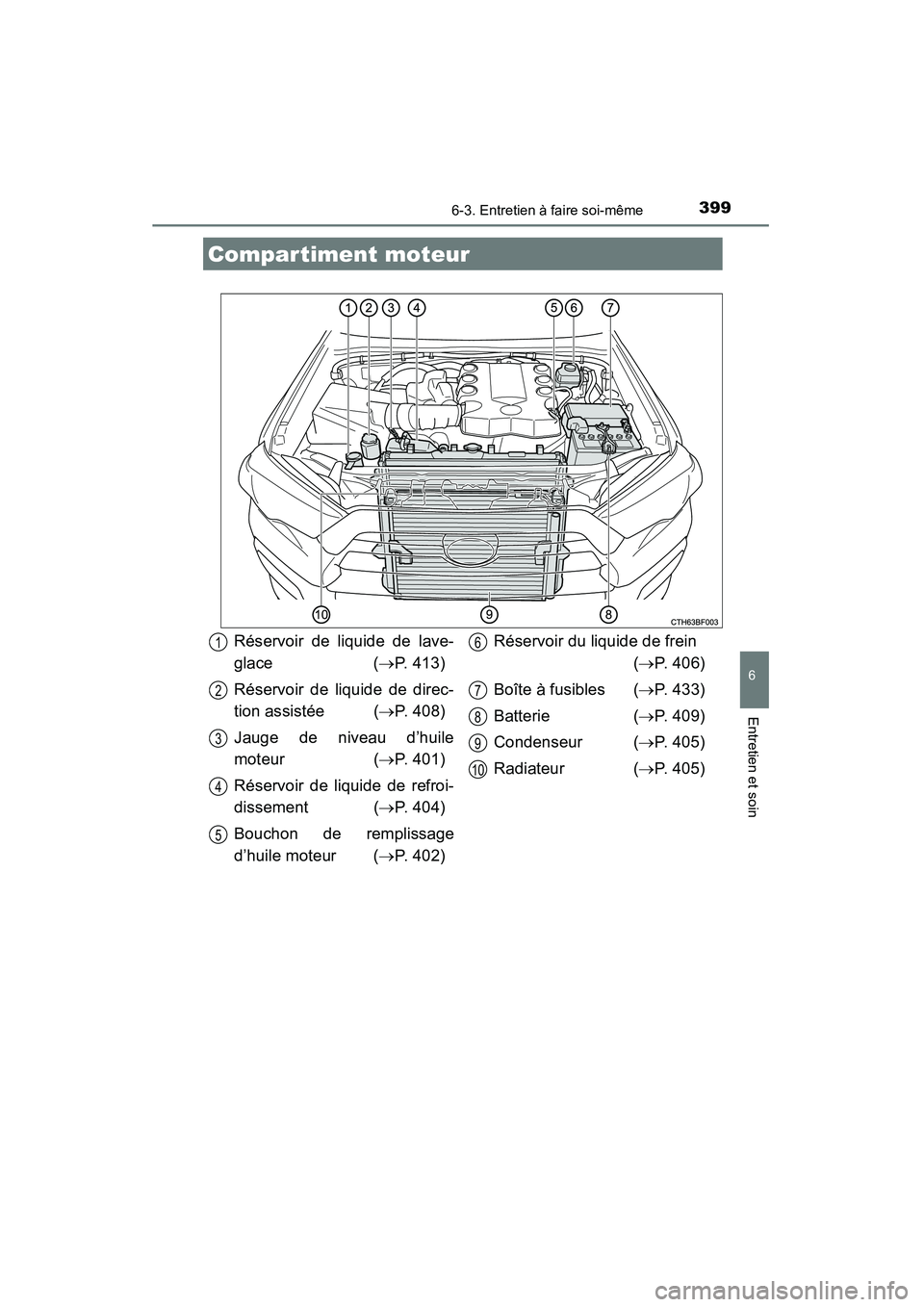

Compartiment moteur
Réservoir de liquide de lave-
glace (→P. 413)
Réservoir de liquide de direc-
tion assistée ( →P. 408)
Jauge de niveau d’huile
moteur ( →P. 401)
Réservoir de liquide de refroi-
dissement ( →P. 404)
Bouchon de remplissage
d’huile moteur ( →P. 402) Réservoir du liquide de frein
(→P. 406)
Boîte à fusibles ( →P. 433)
Batterie ( →P. 409)
Condenseur ( →P. 405)
Radiateur ( →P. 405)1
2
3
4
5
6
7
8
9
10

4006-3. Entretien à faire soi-même
4RUNNER (D)_(OM35A83D)■
Dépose de l’habillage du compartiment moteur
■Installation des clips
Poussez vers le haut la par-
tie centrale
Insérer
Appuyez sur
Habillage du compartiment moteur
1
2
3
NOTE
■Après l’installation de l’habillage du compartiment moteur
Vérifiez que vous avez correctement remonté l’habillage dans sa position
initiale.

4016-3. Entretien à faire soi-même
6
4RUNNER (D)_(OM35A83D)
Entretien et soin
Vérifiez le niveau d’huile avec la jauge, moteur à l’arrêt et à tempéra-
ture de fonctionnement.
■Vérification du niveau d’huile moteurStationnez le véhicule sur une surface plane. Montez le moteur
en température et arrêtez-le, puis attendez plus de 5 minutes
pour permettre à l’huile de redescendre dans la partie inférieure
du moteur.
Sortez la jauge, tout en
tenant un chiffon dessous.
Essuyez la jauge.
Réinsérez complètement la jauge.
Tout en tenant un chiffon
dessous, tirez la jauge et
vérifiez le niveau d’huile.Bas
Normal
Excessif
La forme de la jauge peut varier
en fonction du type de véhicule
ou de moteur.
Essuyez la jauge et remettez-la en place en appuyant bien à
fond.
Huile moteur
1
2
3
4
5
1
2
3
6

4026-3. Entretien à faire soi-même
4RUNNER (D)_(OM35A83D)■
Ajout d’huile moteur
Si le niveau d’huile est en-des-
sous ou proche du repère de
niveau, ajoutez une huile
moteur de même type que celle
utilisée dans le moteur.
Avant d’ajouter de l’huile, veillez à bien vérifier le type d’huile à utili-
ser et préparez l’outillage dont vous avez besoin.
Retirez le bouchon de l’orifice de remplissage d’huile en le tour-
nant dans le sens inverse des aiguilles d’une montre.
Versez l’huile moteur en petit filet et vérifiez régulièrement le
niveau avec la jauge.
Revissez le bouchon de remplissage d’huile en le tournant vers
la droite.
■Consommation d’huile moteur
Une certaine quantité d’huile moteur est consommée lors de la conduite du
véhicule. Dans les situations suivantes, la consommation d’huile peut aug-
menter et il peut être nécessaire d’effectuer un réapprovisionnement en huile
moteur entre les intervalles d’entretien.
●Lorsque le moteur est neuf, immédiatement après l’achat du véhicule ou
après le remplacement du moteur, par exemple,
● Si une huile de qualité insuffisante ou d’une viscosité inappropriée est utili-
sée
● Lors de la conduite à des vitesses élevées ou avec un chargement lourd,
lors d’un remorquage ou lorsque vous conduisez en accélérant ou en décé-
lérant fréquemment
● Lorsque vous laissez le moteur au ralenti pendant une longue période ou si
vous conduisez fréquemment dans un trafic dense
Choix de l’huile
moteur →
P. 517
Quantité d’huile
(Bas → Plein) 1,8 qt. (1,7 L, 1,5 lmp. qt.)
Éléments
Entonnoir propre
1
2
3

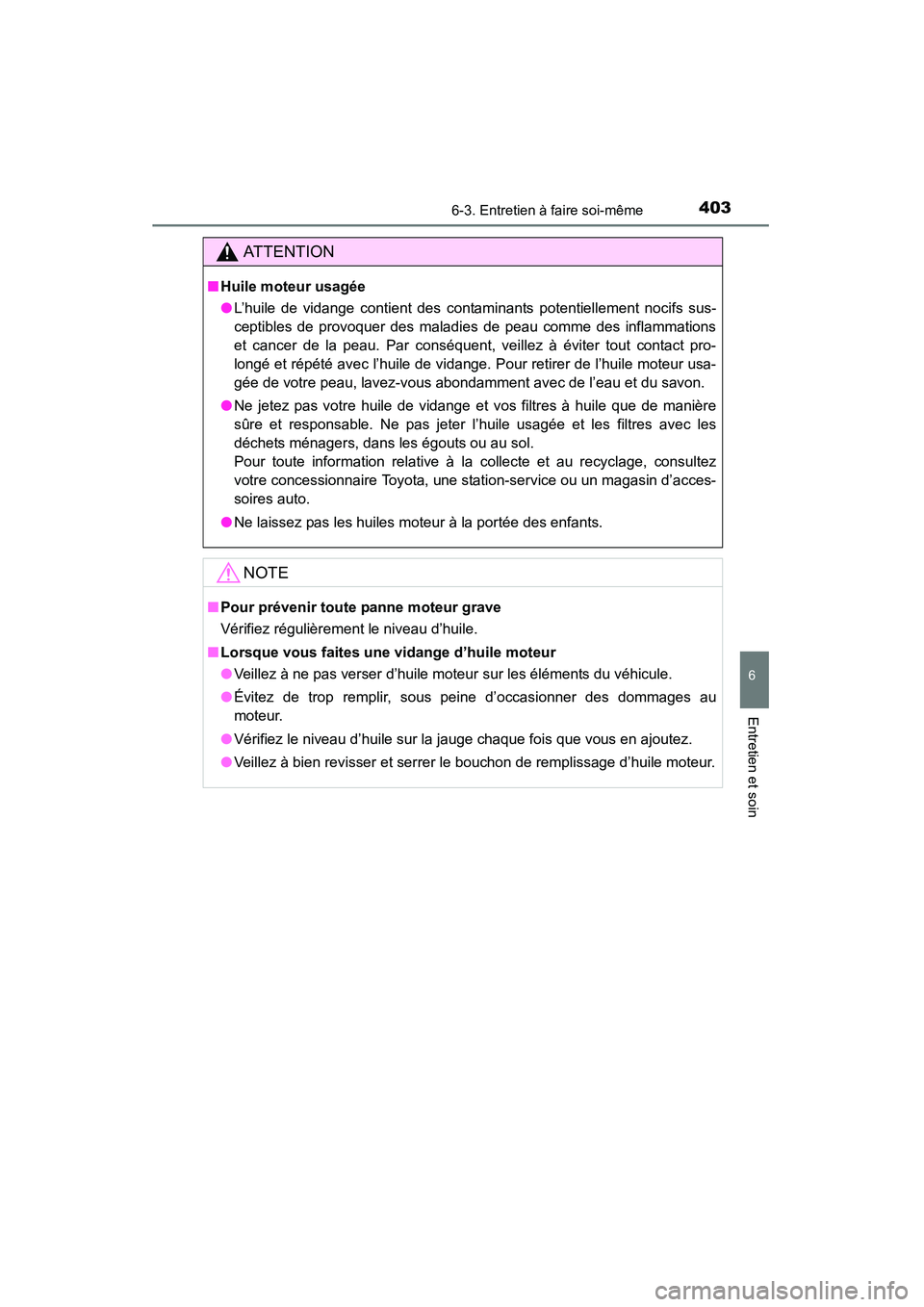

4036-3. Entretien à faire soi-même
6
4RUNNER (D)_(OM35A83D)
Entretien et soin
AT T E N T I O N
■Huile moteur usagée
●L’huile de vidange contient des contaminants potentiellement nocifs sus-
ceptibles de provoquer des maladies de peau comme des inflammations
et cancer de la peau. Par conséquent, veillez à éviter tout contact pro-
longé et répété avec l’huile de vidange. Pour retirer de l’huile moteur usa-
gée de votre peau, lavez-vous abondamment avec de l’eau et du savon.
● Ne jetez pas votre huile de vidange et vos filtres à huile que de manière
sûre et responsable. Ne pas jeter l’huile usagée et les filtres avec les
déchets ménagers, dans les égouts ou au sol.
Pour toute information relative à la collecte et au recyclage, consultez
votre concessionnaire Toyota, une station-service ou un magasin d’acces-
soires auto.
● Ne laissez pas les huiles moteur à la portée des enfants.
NOTE
■Pour prévenir toute panne moteur grave
Vérifiez régulièrement le niveau d’huile.
■ Lorsque vous faites une vidange d’huile moteur
●Veillez à ne pas verser d’huile moteur sur les éléments du véhicule.
● Évitez de trop remplir, sous peine d’occasionner des dommages au
moteur.
● Vérifiez le niveau d’huile sur la jauge chaque fois que vous en ajoutez.
● Veillez à bien revisser et serrer le bouchon de remplissage d’huile moteur.

4046-3. Entretien à faire soi-même
4RUNNER (D)_(OM35A83D)
Le niveau du liquide de refroidissement est correct lorsqu’il se trouve
entre les repères “F” et “L” du vase d’expansion, moteur froid.Bouchon du réservoir
Repère “F”
Repère “L”
Si le niveau est sous le repère “L”
ou juste au-dessus, ajoutez du
liquide de refroidissement,
jusqu’au repère “F”. ( →P. 508)
■Choix du liquide de refroidissement
Utilisez uniquement du liquide “Toyota Super Long Life Coolant” «Liquide de
refroidissement Toyota super longue durée» ou équivalent haut de gamme, à
base éthylène glycol, ne contenant ni silica tes, ni amines, ni nitrites, ni bora-
tes, et à technologie d’aci de organique hybride de longue durée.
États-Unis:
Le liquide “Toyota Super Long Life Coolant” «Liquide de refroidissement
Toyota super longue durée» est un mélange composé à 50% de liquide de
refroidissement et à 50% d’eau déminér alisée. (Température minimum: -31°F
[-35 °C])
Canada:
Le liquide “Toyota Super Long Life Coolant” «Liquide de refroidissement
Toyota super longue durée» est un mélange composé à 55% de liquide de
refroidissement et à 45% d’eau déminér alisée. (Température minimum: -44°F
[-42 °C])
Pour de plus amples renseignement s sur le liquide de refroidissement
moteur, consultez votre concessionnaire Toyota.
■ Si le niveau du liquide de refroidissement redescend peu de temps après
le remplissage
Contrôlez visuellement le radiateur, les durits, le bouchon du vase d’expan-
sion de liquide de refroidissement moteur, le robinet de vidange et la pompe à
eau.
Si vous ne trouvez aucune fuite, demandez à votre concessionnaire Toyota
d’effectuer un contrôle sous pressi on du bouchon de radiateur et de recher-
cher les fuites éventuelles dans le circuit de refroidissement.
Liquide de refroidissement moteur
1
2
3

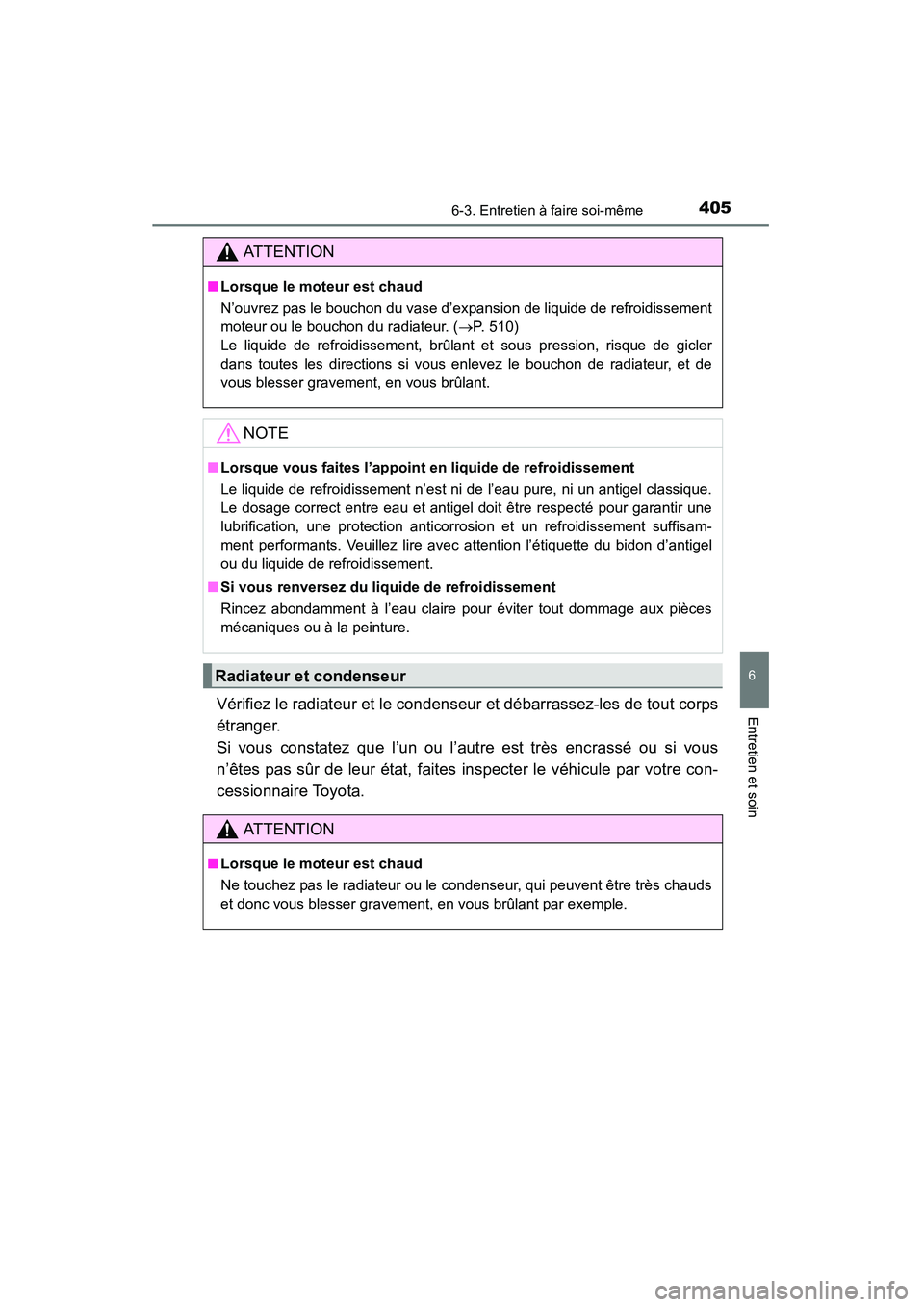

4056-3. Entretien à faire soi-même
6
4RUNNER (D)_(OM35A83D)
Entretien et soinVérifiez le radiateur et le condenseur et débarrassez-les de tout corps
étranger.
Si vous constatez que l’un ou l’autre est très encrassé ou si vous
n’êtes pas sûr de leur état, faites inspecter le véhicule par votre con-
cessionnaire Toyota.
AT T E N T I O N
■Lorsque le moteur est chaud
N’ouvrez pas le bouchon du vase d’expansion de liquide de refroidissement
moteur ou le bouchon du radiateur. ( →P. 510)
Le liquide de refroidissement, brûlant et sous pression, risque de gicler
dans toutes les directions si vous enlevez le bouchon de radiateur, et de
vous blesser gravement, en vous brûlant.
NOTE
■ Lorsque vous faites l’appoint en liquide de refroidissement
Le liquide de refroidissement n’est ni de l’eau pure, ni un antigel classique.
Le dosage correct entre eau et antigel doit être respecté pour garantir une
lubrification, une protection anticorrosion et un refroidissement suffisam-
ment performants. Veuillez lire avec attention l’étiquette du bidon d’antigel
ou du liquide de refroidissement.
■ Si vous renversez du liquide de refroidissement
Rincez abondamment à l’eau claire pour éviter tout dommage aux pièces
mécaniques ou à la peinture.
Radiateur et condenseur
AT T E N T I O N
■Lorsque le moteur est chaud
Ne touchez pas le radiateur ou le condenseur, qui peuvent être très chauds
et donc vous blesser gravement, en vous brûlant par exemple.

4066-3. Entretien à faire soi-même
4RUNNER (D)_(OM35A83D)■
Contrôle du niveau de liquide
Le niveau du liquide de frein
doit se situer entre les repères
“MAX” et “MIN” du réservoir.
Ligne “MAX”
Ligne “MIN”
■Appoint en liquide
Vérifiez le type de liquide à utiliser et préparez l’outillage dont vous
avez besoin.
■Ajout de liquide de freinMettez le contacteur de démarrage antivol sur arrêt.
Appuyez sur la pédale de frein plus de 40 fois.
Retirez le bouchon du réservoir à la main. Ajoutez du liquide de
frein jusqu’au repère “MAX”.
Si vous ne respectez pas la procédure ci-dessus, le réservoir ris-
que de déborder.
Liquide de frein
1
2
Type de liquide Liquide de frein FMVSS No.116 DOT 3 ou SAE
J1703
Éléments
Entonnoir propre
1
2
3
