2014 TOYOTA 4RUNNER Manuel du propriétaire (in French)

5198-1. Caractéristiques techniques
8
Caractéristiques du véhicule
4RUNNER (D)_(OM35A83D)
Circuit de refroidissement
Capacité11,1 qt. (10,5 L, 9,2 lmp. qt.)
Type de liquide de refroidisse-
ment
Utilisez l’un des produits suivants:• “Toyota Super Long Life Coolant”«Liquide de refroidissement Toyota
super longue durée»
• Un équivalent de grande qualité, à base d’éthylène glycol, ne contenant
pas de silicate, d’amine, de nitrite ou
de borate, et pourvu de propriétés
d’acide organique hybride pour une
longue tenue dans le temps
N’utilisez pas d’eau pure seule.
Système d’allumage
Bougie
Marque
EspaceDENSO SK16HR11
0,043 in. (1,1 mm)
NOTE
■ Bougies à électrode en iridium
Utilisez uniquement des bougies à électrode en iridium. Ne réglez pas le jeu
des bougies.

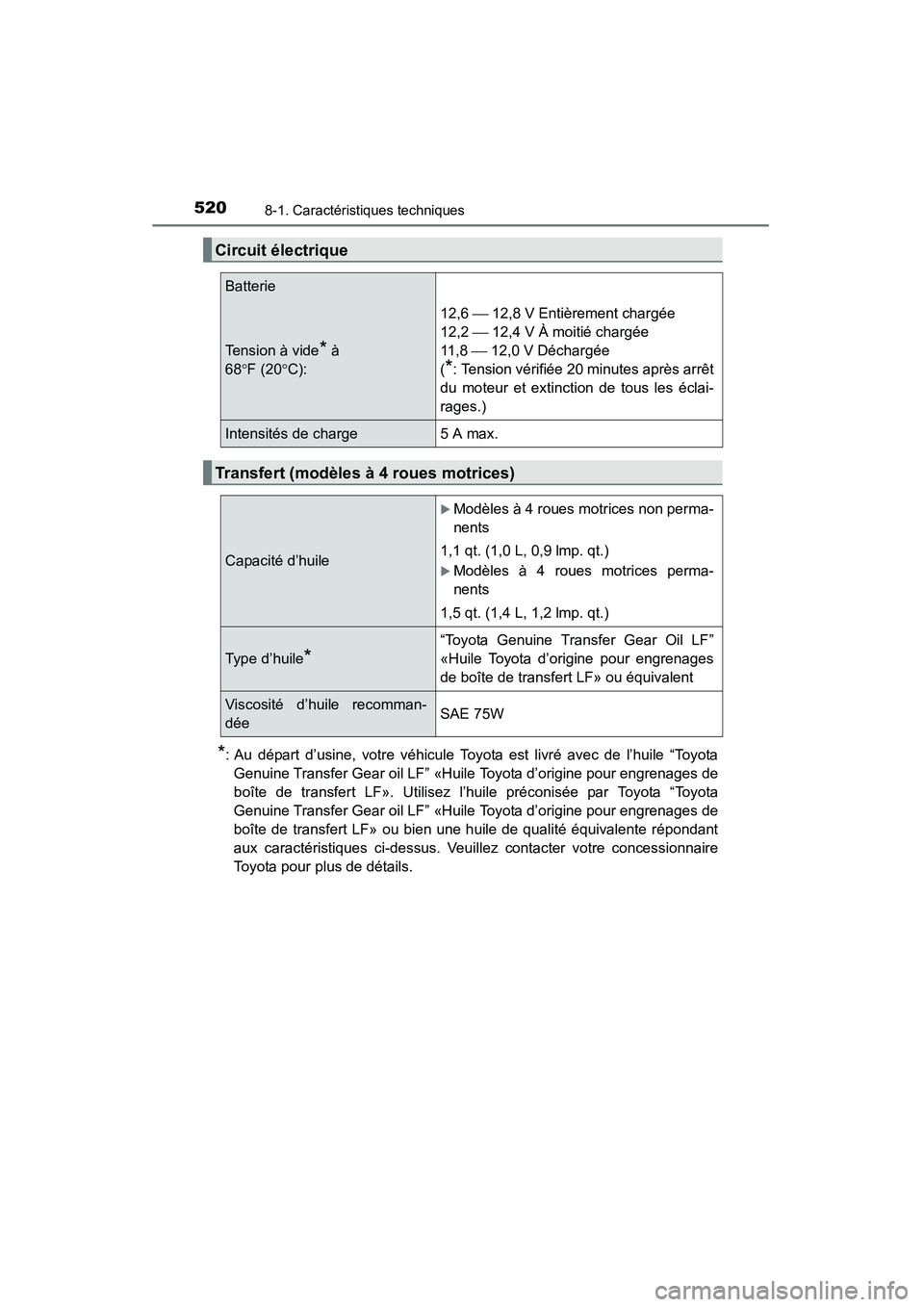

5208-1. Caractéristiques techniques
4RUNNER (D)_(OM35A83D)
*: Au départ d’usine, votre véhicule Toyota est livré avec de l’huile “ToyotaGenuine Transfer Gear oil LF” «Huile Toyota d’origine pour engrenages de
boîte de transfert LF». Utilisez l’huile préconisée par Toyota “Toyota
Genuine Transfer Gear oil LF” «Huile Toyota d’origine pour engrenages de
boîte de transfert LF» ou bien une huile de qualité équivalente répondant
aux caractéristiques ci-dessus. Veuillez contacter votre concessionnaire
Toyota pour plus de détails.
Circuit électrique
Batterie
Tension à vide* à
68° F (20 °C):
12,6  12,8 V Entièrement chargée
12,2  12,4 V À moitié chargée
11 , 8  12,0 V Déchargée
(
*: Tension vérifiée 20 minutes après arrêt
du moteur et extinction de tous les éclai-
rages.)
Intensités de charge5 A max.
Transfert (modèles à 4 roues motrices)
Capacité d’huile
XModèles à 4 roues motrices non perma-
nents
1,1 qt. (1,0 L, 0,9 lmp. qt.)
XModèles à 4 roues motrices perma-
nents
1,5 qt. (1,4 L, 1,2 lmp. qt.)
Type d’huile*
“Toyota Genuine Transfer Gear Oil LF”
«Huile Toyota d’origine pour engrenages
de boîte de transfert LF» ou équivalent
Viscosité d’huile recomman-
déeSAE 75W

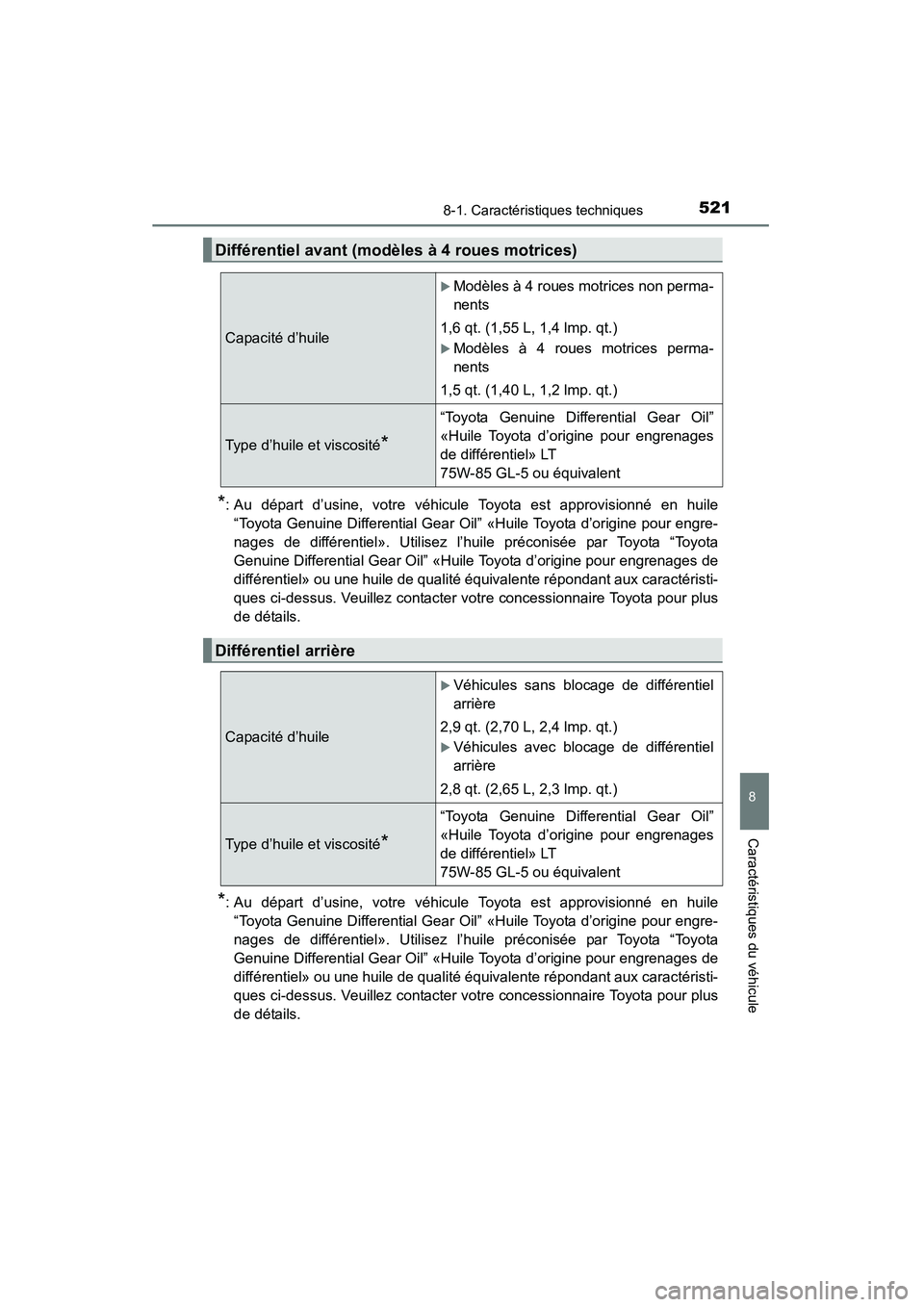

5218-1. Caractéristiques techniques
8
Caractéristiques du véhicule
4RUNNER (D)_(OM35A83D)
*: Au départ d’usine, votre véhicule Toyota est approvisionné en huile“Toyota Genuine Differential Gear Oil” «Huile Toyota d’origine pour engre-
nages de différentiel». Utilisez l’huile préconisée par Toyota “Toyota
Genuine Differential Gear Oil” «Hui le Toyota d’origine pour engrenages de
différentiel» ou une huile de qualité équivalente répondant aux caractéristi-
ques ci-dessus. Veuillez contacter votre concessionnaire Toyota pour plus
de détails.
*: Au départ d’usine, votre véhicule Toyota est approvisionné en huile “Toyota Genuine Differential Gear Oil” «Huile Toyota d’origine pour engre-
nages de différentiel». Utilisez l’huile préconisée par Toyota “Toyota
Genuine Differential Gear Oil” «Hui le Toyota d’origine pour engrenages de
différentiel» ou une huile de qualité équivalente répondant aux caractéristi-
ques ci-dessus. Veuillez contacter votre concessionnaire Toyota pour plus
de détails.
Différentiel avant (modèles à 4 roues motrices)
Capacité d’huile
XModèles à 4 roues motrices non perma-
nents
1,6 qt. (1,55 L, 1,4 lmp. qt.)
XModèles à 4 roues motrices perma-
nents
1,5 qt. (1,40 L, 1,2 lmp. qt.)
Type d’huile et viscosité*
“Toyota Genuine Differential Gear Oil”
«Huile Toyota d’origine pour engrenages
de différentiel» LT
75W-85 GL-5 ou équivalent
Différentiel arrière
Capacité d’huile
XVéhicules sans blocage de différentiel
arrière
2,9 qt. (2,70 L, 2,4 lmp. qt.)
XVéhicules avec blocage de différentiel
arrière
2,8 qt. (2,65 L, 2,3 lmp. qt.)
Type d’huile et viscosité*
“Toyota Genuine Differential Gear Oil”
«Huile Toyota d’origine pour engrenages
de différentiel» LT
75W-85 GL-5 ou équivalent

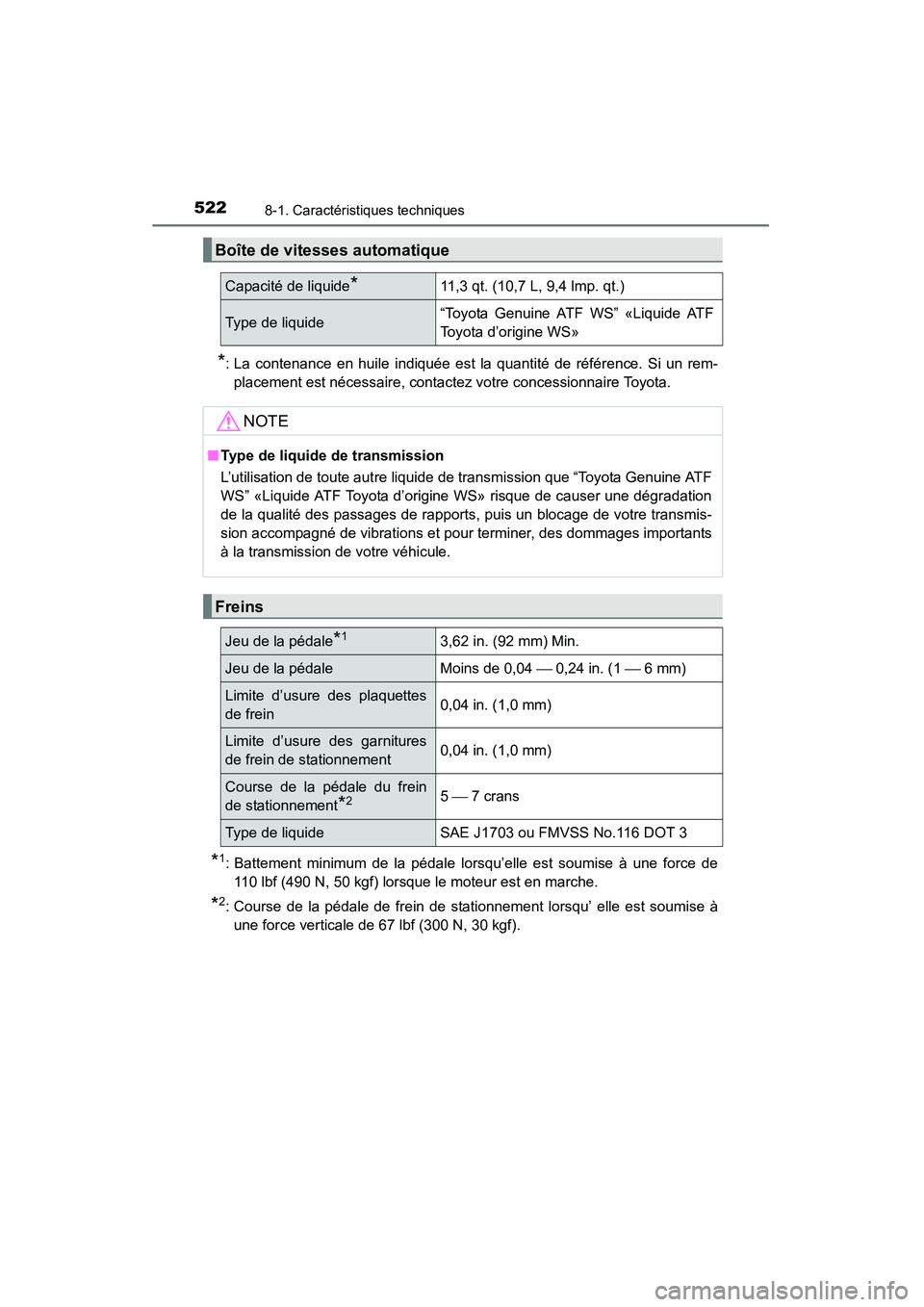

5228-1. Caractéristiques techniques
4RUNNER (D)_(OM35A83D)
*: La contenance en huile indiquée est la quantité de référence. Si un rem-placement est nécessaire, contactez votre concessionnaire Toyota.
*1: Battement minimum de la pédale lorsqu’elle est soumise à une force de110 lbf (490 N, 50 kgf) lorsque le moteur est en marche.
*2: Course de la pédale de frein de stationnement lorsqu’ elle est soumise àune force verticale de 67 lbf (300 N, 30 kgf).
Boîte de vitesses automatique
Capacité de liquide*11,3 qt. (10,7 L, 9,4 lmp. qt.)
Type de liquide“Toyota Genuine ATF WS” «Liquide ATF
Toyota d’origine WS»
NOTE
■ Type de liquide de transmission
L’utilisation de toute autre liquide de transmission que “Toyota Genuine ATF
WS” «Liquide ATF Toyota d’origine WS» risque de causer une dégradation
de la qualité des passages de rapports, puis un blocage de votre transmis-
sion accompagné de vibrations et pour terminer, des dommages importants
à la transmission de votre véhicule.
Freins
Jeu de la pédale*13,62 in. (92 mm) Min.
Jeu de la pédaleMoins de 0,04  0,24 in. (1  6 mm)
Limite d’usure des plaquettes
de frein0,04 in. (1,0 mm)
Limite d’usure des garnitures
de frein de stationnement0,04 in. (1,0 mm)
Course de la pédale du frein
de stationnement
*25  7 crans
Type de liquideSAE J1703 ou FMVSS No.116 DOT 3

5238-1. Caractéristiques techniques
8
Caractéristiques du véhicule
4RUNNER (D)_(OM35A83D)
Lubrification du châssis
Arbres de trans-
mission
FixationGraisse pour châssis au lithium, NLGI
No.2
Glissière
de châssis
Graisse pour châssis à base de lithium au
bisulfure de molybdène, NLGI No. 2 ou
graisse pour châssis à base de lithium,
NLGI No.2
Direction
JeuMoins de 1,2 in. (30 mm)
Type de liquide d’assistance
de directionHuile pour transmissions automatiques
DEXRON® II ou III
Pneus et roues
Dimension des pneusP265/70R17 113S, P245/60R20 107H
Pression de gonflage des
pneus
(Pression de gonflage des
pneus préconisée à froid)
Avant:
32 psi (220 kPa, 2,2 kgf/cm2 ou bar)
Arrière:
32 psi (220 kPa, 2,2 kgf/cm
2 ou bar)
Roue de secours:
32 psi (220 kPa, 2,2 kgf/cm
2 ou bar)
Dimension des jantes17 × 7J, 17 × 7 1/2J, 20 × 7J
Couple de serrage des
écrous de roues81 ft•lbf (110 N•m, 11,2 kgf•m)

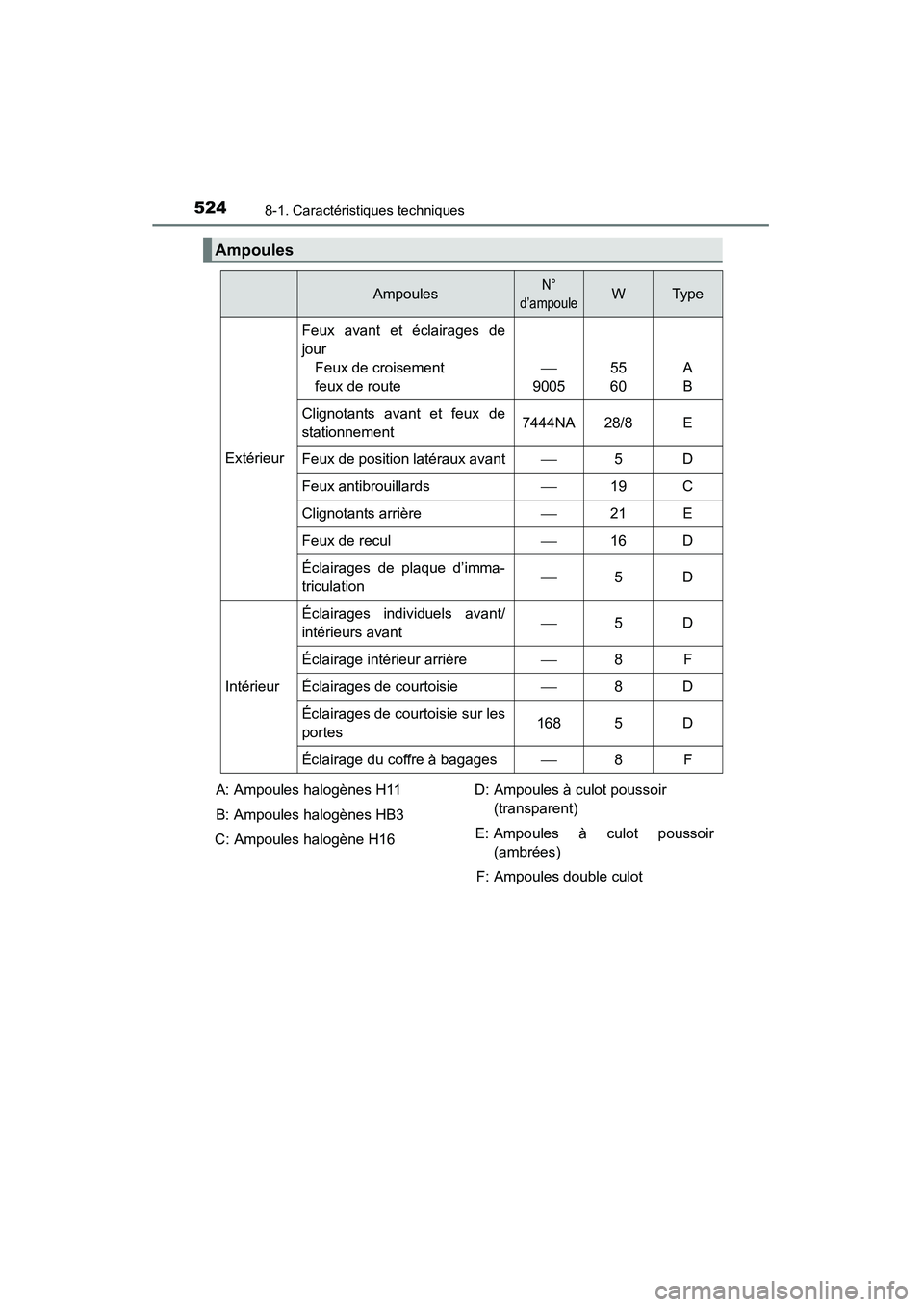

5248-1. Caractéristiques techniques
4RUNNER (D)_(OM35A83D)
Ampoules
AmpoulesN°
d’ampouleWTy pe
Extérieur
Feux avant et éclairages de
jour Feux de croisement
feux de route

900555
60A
B
Clignotants avant et feux de
stationnement7444NA28/8E
Feux de position latéraux avant5D
Feux antibrouillards19C
Clignotants arrière21E
Feux de recul16D
Éclairages de plaque d’imma-
triculation5D
Intérieur
Éclairages individuels avant/
intérieurs avant5D
Éclairage intérieur arrière8F
Éclairages de courtoisie8D
Éclairages de courtoisie sur les
portes1685D
Éclairage du coffre à bagages8F
A: Ampoules halogènes H11
B: Ampoules halogènes HB3
C: Ampoules halogène H16 D: Ampoules à culot poussoir
(transparent)
E: Ampoules à culot poussoir (ambrées)
F: Ampoules double culot

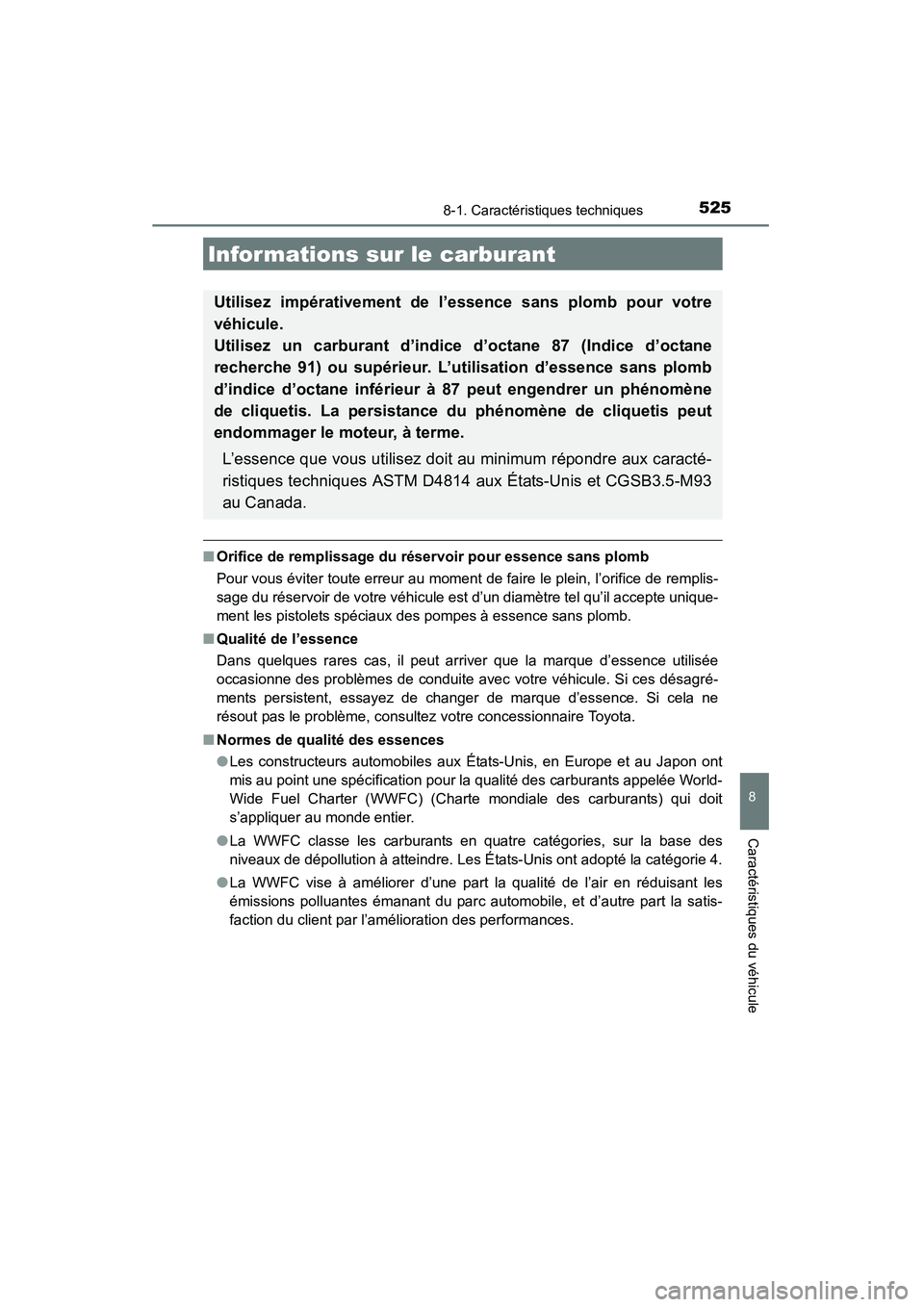

5258-1. Caractéristiques techniques
8
Caractéristiques du véhicule
4RUNNER (D)_(OM35A83D)
■Orifice de remplissage du réservoir pour essence sans plomb
Pour vous éviter toute erreur au moment de faire le plein, l’orifice de remplis-
sage du réservoir de votre véhicule est d’un diamètre tel qu’il accepte unique-
ment les pistolets spéciaux des pompes à essence sans plomb.
■ Qualité de l’essence
Dans quelques rares cas, il peut arriver que la marque d’essence utilisée
occasionne des problèmes de conduite avec votre véhicule. Si ces désagré-
ments persistent, essayez de changer de marque d’essence. Si cela ne
résout pas le problème, consultez votre concessionnaire Toyota.
■ Normes de qualité des essences
●Les constructeurs automobiles aux États-Unis, en Europe et au Japon ont
mis au point une spécification pour la qualité des carburants appelée World-
Wide Fuel Charter (WWFC) (Charte mondiale des carburants) qui doit
s’appliquer au monde entier.
● La WWFC classe les carburants en quatre catégories, sur la base des
niveaux de dépollution à atteindre. Les États-Unis ont adopté la catégorie 4.
● La WWFC vise à améliorer d’une part la qualité de l’air en réduisant les
émissions polluantes émanant du parc automobile, et d’autre part la satis-
faction du client par l’amélioration des performances.
Informations sur le carburant
Utilisez impérativement de l’essence sans plomb pour votre
véhicule.
Utilisez un carburant d’indice d’octane 87 (Indice d’octane
recherche 91) ou supérieur. L’utilisation d’essence sans plomb
d’indice d’octane inférieur à 87 peut engendrer un phénomène
de cliquetis. La persistance du phénomène de cliquetis peut
endommager le moteur, à terme.
L’essence que vous utilisez doit au minimum répondre aux caracté-
ristiques techniques ASTM D4814 aux États-Unis et CGSB3.5-M93
au Canada.

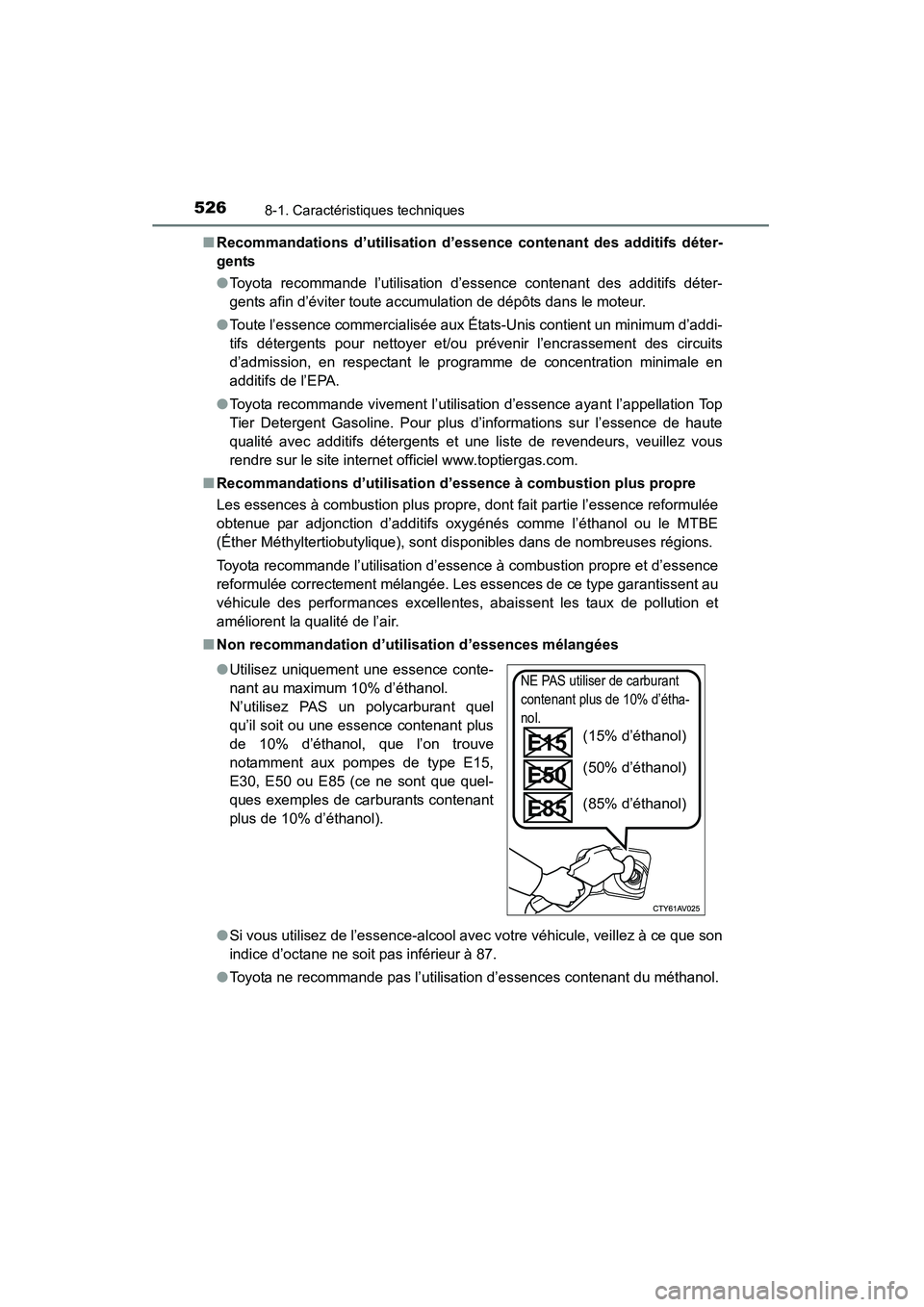

5268-1. Caractéristiques techniques
4RUNNER (D)_(OM35A83D)■
Recommandations d’utilisation d’essence contenant des additifs déter-
gents
●Toyota recommande l’utilisation d’essence contenant des additifs déter-
gents afin d’éviter toute accumulation de dépôts dans le moteur.
● Toute l’essence commercialisée aux États-Unis contient un minimum d’addi-
tifs détergents pour nettoyer et/ou prévenir l’encrassement des circuits
d’admission, en respectant le programme de concentration minimale en
additifs de l’EPA.
● Toyota recommande vivement l’utilisation d’essence ayant l’appellation Top
Tier Detergent Gasoline. Pour plus d’informations sur l’essence de haute
qualité avec additifs détergents et une liste de revendeurs, veuillez vous
rendre sur le site internet officiel www.toptiergas.com.
■ Recommandations d’utilisation d’essence à combustion plus propre
Les essences à combustion plus propre, dont fait partie l’essence reformulée
obtenue par adjonction d’additifs oxygénés comme l’éthanol ou le MTBE
(Éther Méthyltertiobutylique), sont disponibles dans de nombreuses régions.
Toyota recommande l’utilisation d’essence à combustion propre et d’essence
reformulée correctement mélangée. Les essences de ce type garantissent au
véhicule des performances excellentes, abaissent les taux de pollution et
améliorent la qualité de l’air.
■ Non recommandation d’utilisation d’essences mélangées
●Si vous utilisez de l’essence-alcool avec votre véhicule, veillez à ce que son
indice d’octane ne soit pas inférieur à 87.
● Toyota ne recommande pas l’utilisation d’essences contenant du méthanol.
●
Utilisez uniquement une essence conte-
nant au maximum 10% d’éthanol.
N’utilisez PAS un polycarburant quel
qu’il soit ou une essence contenant plus
de 10% d’éthanol, que l’on trouve
notamment aux pompes de type E15,
E30, E50 ou E85 (ce ne sont que quel-
ques exemples de carburants contenant
plus de 10% d’éthanol).
NE PAS utiliser de carburant
contenant plus de 10% d’étha-
nol.
(15% d’éthanol)
(50% d’éthanol)
(85% d’éthanol)
