2014 TOYOTA 4RUNNER Manuel du propriétaire (in French)

631-1. Pour une utilisation en toute sécurité
1
Pour la sûreté et la sécurité
4RUNNER (D)_(OM35A83D)
XVéhicules sans troisième rangée de sièges
Points d’ancrage LATCH pour siè-
ges de sécurité enfant
Les sièges latéraux arrière sont
équipés de points d’ancrage infé-
rieurs LATCH. (Leur emplacement
est indiqué par des boutons inté-
grés aux sièges).
XVéhicules avec une troisième rangée de sièges
Points d’ancrage LATCH pour siè-
ges de sécurité enfant
Des points d’ancrage LATCH sont
prévus sur les sièges extérieurs de
la deuxième rangée. (Leur empla-
cement est indiqué par des bou-
tons intégrés aux sièges).
Lors de l’installation du siège de sécurité
enfant
Respectez les instructions fournies par le fabricant du siège de
sécurité enfant. Attachez solidement les sièges de sécurité
enfant aux sièges au moyen des points d’ancrage LATCH
(Points d’ancrage inférieurs et sangle de retenue pour siège de
sécurité enfant) ou de la ceinture de sécurité. Attachez la sangle
de retenue supérieure lorsque vous installez un siège de sécu-
rité enfant.
Vous pouvez utiliser la sangle abdominale/diagonale si le siège
de sécurité enfant employé n’est pas compatible avec le sys-
tème LATCH (Points d’ancrage inférieurs et sangle de retenue
pour siège de sécurité enfant).

641-1. Pour une utilisation en toute sécurité
4RUNNER (D)_(OM35A83D)
Ceintures de sécurité équipées
d’un mécanisme de verrouillage
pour sièges de sécurité enfant
(ceintures ALR/ELR, sauf celle du
conducteur) (→P. 3 4 )
XVéhicules sans troisième rangée de sièges
Pattes d’ancrage (pour la sangle
de retenue supérieure)
Une patte d’ancrage est prévue
pour chaque siège arrière.
XVéhicules avec une troisième rangée de sièges
Pattes d’ancrage (pour la sangle
de retenue supérieure)
Une patte d’ancrage est prévue à
chaque place de la seconde ran-
gée.

651-1. Pour une utilisation en toute sécurité
1
Pour la sûreté et la sécurité
4RUNNER (D)_(OM35A83D)■
Installation sur les sièges arrière (véhicules sans troisième
rangée de sièges)
Rabattez le dossier de siège
tout en tirant sur le levier de
réglage de l’inclinaison du
dossier de siège. Retournez
le dossier de siège et ver-
rouillez-le sur la première
position de verrouillage.
(→ P. 143)
XType A
Arrimez les crochets des
sangles inférieures aux
points d’ancrage LATCH. Si
le siège de sécurité enfant
est muni d’une sangle de
retenue supérieure, cette
dernière doit être arrimée au
point d’ancrage prévu à cet
effet.
Pour les utilisateurs rési-
dents au Canada:
Le symbole apposé sur le
siège de sécurité enfant indi-
que la présence d’un sys-
tème de fixation inférieure.
Installation avec le système de points d’ancrage LATCH (sièges
arrière/de seconde rangée uniquement)
1
Canada uniquement
2

661-1. Pour une utilisation en toute sécurité
4RUNNER (D)_(OM35A83D)
XType BAccrochez les boucles aux
points d’ancrage LATCH. Si
le siège de sécurité enfant
est muni d’une sangle de
retenue supérieure, cette
dernière doit être arrimée au
point d’ancrage prévu à cet
effet.
Pour les utilisateurs rési-
dents au Canada:
Le symbole apposé sur le
siège de sécurité enfant indi-
que la présence d’un sys-
tème de fixation inférieure.
■Installation sur les sièges de deuxième rangée (véhicules avec
une troisième rangée de sièges)Rabattez le dossier de siège
tout en tirant sur le levier de
réglage de l’inclinaison du
dossier de siège. Retournez
le dossier de siège et ver-
rouillez-le sur la première
position de verrouillage.
(→ P. 143)
Abaissez le cache.
Canada uniquement
2
1
2

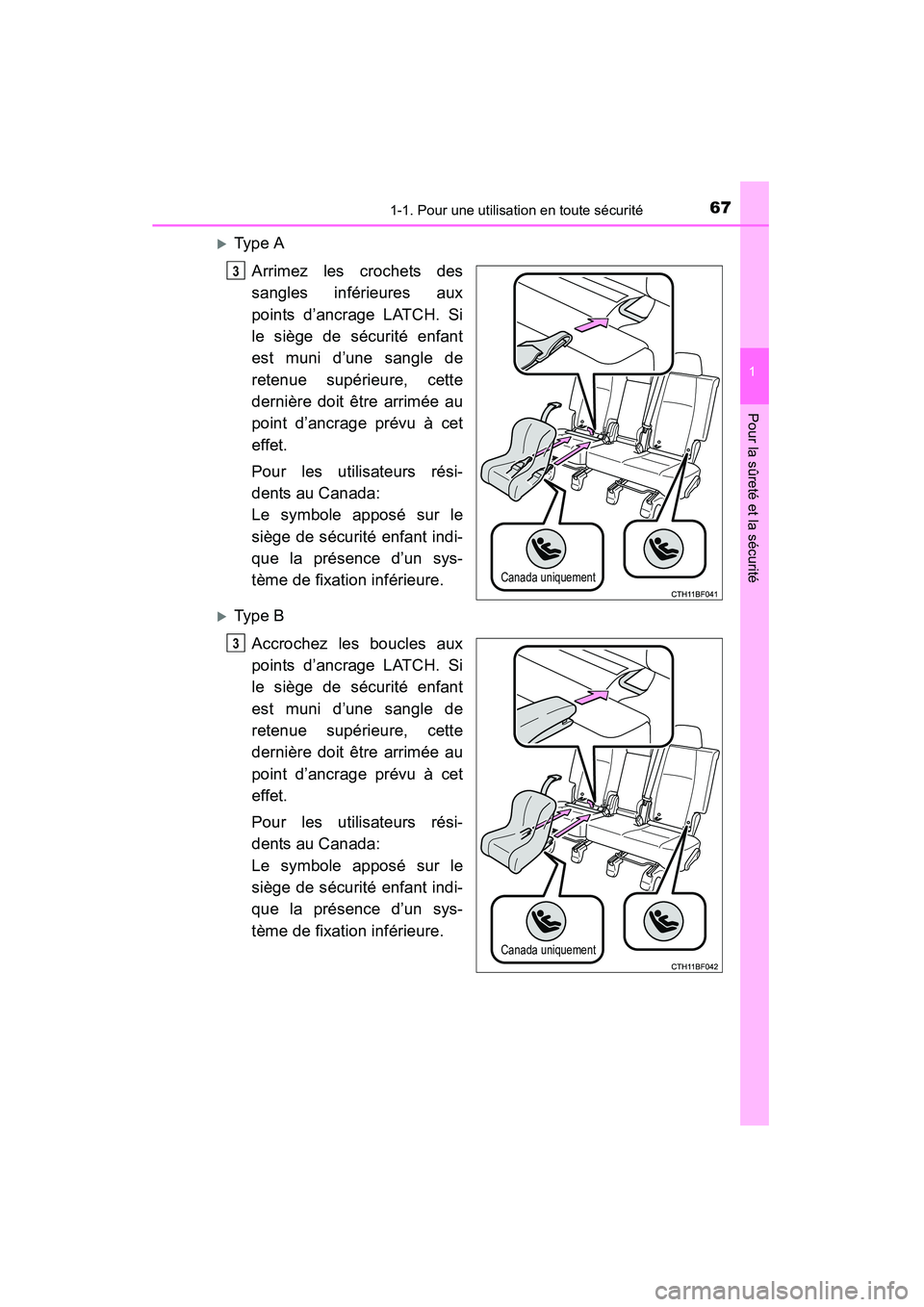

671-1. Pour une utilisation en toute sécurité
1
Pour la sûreté et la sécurité
4RUNNER (D)_(OM35A83D)
XType AArrimez les crochets des
sangles inférieures aux
points d’ancrage LATCH. Si
le siège de sécurité enfant
est muni d’une sangle de
retenue supérieure, cette
dernière doit être arrimée au
point d’ancrage prévu à cet
effet.
Pour les utilisateurs rési-
dents au Canada:
Le symbole apposé sur le
siège de sécurité enfant indi-
que la présence d’un sys-
tème de fixation inférieure.
XType BAccrochez les boucles aux
points d’ancrage LATCH. Si
le siège de sécurité enfant
est muni d’une sangle de
retenue supérieure, cette
dernière doit être arrimée au
point d’ancrage prévu à cet
effet.
Pour les utilisateurs rési-
dents au Canada:
Le symbole apposé sur le
siège de sécurité enfant indi-
que la présence d’un sys-
tème de fixation inférieure.
Canada uniquement
3
Canada uniquement
3

681-1. Pour une utilisation en toute sécurité
4RUNNER (D)_(OM35A83D)■
Siège de sécurité jeune enfant/modulable
 Type dos à la
route
Positionnez le siège de sécu-
rité enfant sur le siège
arrière, dos à la route.
Faites passer la ceinture de
sécurité dans le siège de
sécurité enfant et attachez-la
à la boucle. Assurez-vous
que la ceinture n’est pas
vrillée.
Déroulez complètement la
sangle diagonale, puis lais-
sez-la s’enrouler afin qu’elle
se bloque. Une fois bloquée,
la ceinture ne peut plus être
déroulée.
Installation du siège de sécurité enfant au moyen de la ceinture de
sécurité (ceinture à verrouillage pour siège de sécurité enfant)
1
2
3

691-1. Pour une utilisation en toute sécurité
1
Pour la sûreté et la sécurité
4RUNNER (D)_(OM35A83D)
Plaquez le siège de sécurité
enfant contre le siège arrière
et laissez la sangle diagonale
s’enrouler jusqu’à ce que le
siège de sécurité enfant soit
bien bloqué en place.
Une fois la sangle diagonale
enroulée au point d’être tendue,
tirez sur la ceinture pour vérifier
qu’elle ne peut plus être dérou-
lée.
■
Siège modulable  Face à la route Positionnez le siège de sécu-
rité enfant sur le siège, dos à
la route.
Faites passer la ceinture de
sécurité dans le siège de
sécurité enfant et attachez-la
à la boucle. Assurez-vous
que la ceinture n’est pas
vrillée.
4
1
2

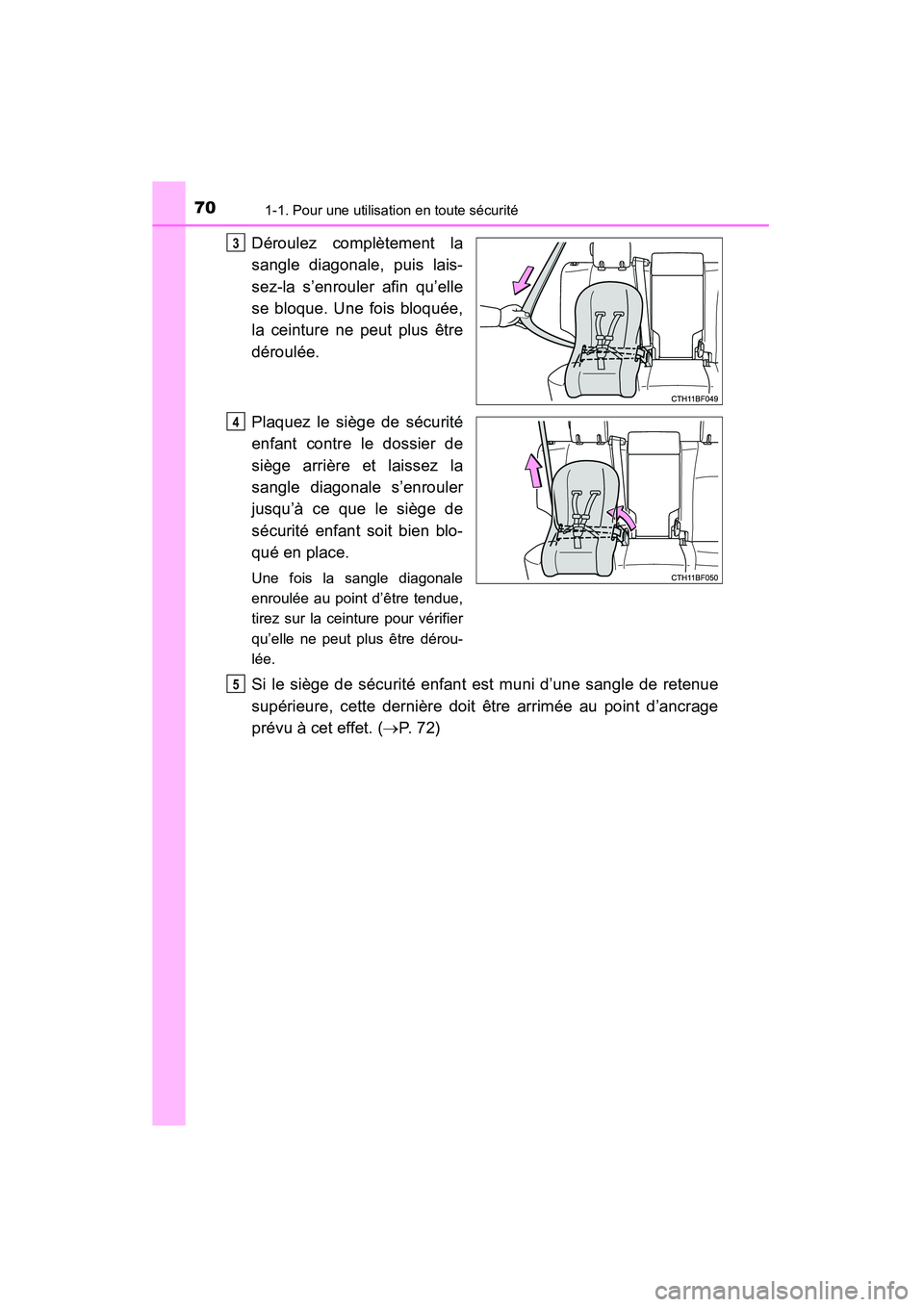

701-1. Pour une utilisation en toute sécurité
4RUNNER (D)_(OM35A83D)
Déroulez complètement la
sangle diagonale, puis lais-
sez-la s’enrouler afin qu’elle
se bloque. Une fois bloquée,
la ceinture ne peut plus être
déroulée.
Plaquez le siège de sécurité
enfant contre le dossier de
siège arrière et laissez la
sangle diagonale s’enrouler
jusqu’à ce que le siège de
sécurité enfant soit bien blo-
qué en place.
Une fois la sangle diagonale
enroulée au point d’être tendue,
tirez sur la ceinture pour vérifier
qu’elle ne peut plus être dérou-
lée.
Si le siège de sécurité enfant est muni d’une sangle de retenue
supérieure, cette dernière doit être arrimée au point d’ancrage
prévu à cet effet. (→P. 7 2 )
3
4
5
