2014 Peugeot 508 RXH Betriebsanleitung (in German)

207
508RXH_de_Chap08_info-pratiques_ed01-2014

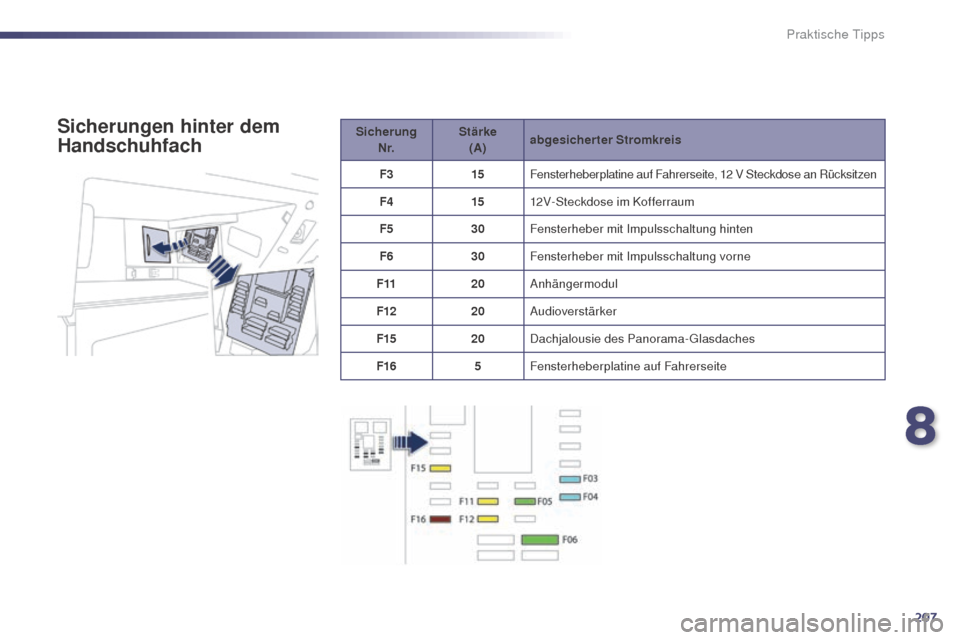

Sicherung N r. Stärke
(A) abgesicherter Stromkreis
F3 15Fensterheberplatine auf Fahrerseite, 12


V Steckdose an Rücksitzen
F4 1512V-Steckdose im Kofferraum
F5 30Fensterheber mit Impulsschaltung hinten
F6 30Fensterheber mit Impulsschaltung vorne
F11 20Anhängermodul
F12 20Audioverstärker
F15 20Dachjalousie des Panorama-
gla

sdaches
F16 5Fensterheberplatine auf FahrerseiteSicherungen hinter dem
Handschuhfach
8
Praktische tipps

208
508RXH_de_Chap08_info-pratiques_ed01-2014
Sicherungen im
Motorraum
Zugang zu den Sicherungen
F Haken Sie den Deckel aus.
F er setzen Sie die Sicherung (siehe
betreffenden Absatz).
F

S
chließen Sie nach dem Austausch den
Deckel sorgfältig, um die Dichtigkeit des
Sicherungskastens zu gewährleisten. Sicherung
N r. Stärke
(A) abgesicherter Stromkreis
F20 15Scheibenwaschpumpe vorne / hinten
F21 20Scheinwerferwaschpumpe
F22 15Hupe
F23 15Fernlicht rechts
F24 15Fernlicht links
F27 5Blende Scheinwerfer links
F28 5Blende Scheinwerfer rechts
Der Sicherungskasten befindet sich im
Motorraum neben der Batterie.
Praktische tipps

209
508RXH_de_Chap08_info-pratiques_ed01-2014

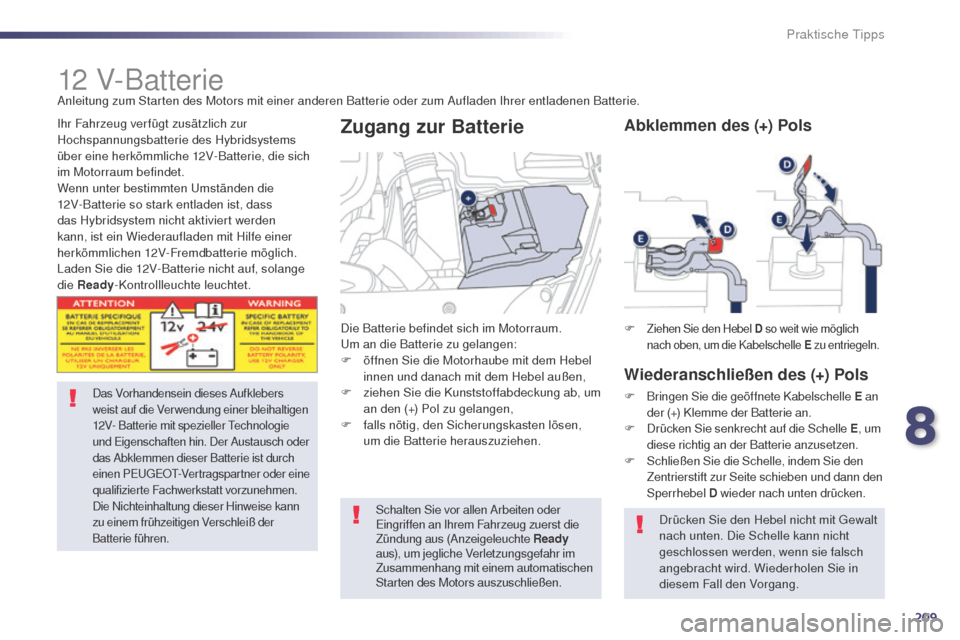

12 V-Batterie
Das Vorhandensein dieses Aufklebers
weist auf die Verwendung einer bleihaltigen
12V- Batterie mit spezieller
t
ec
hnologie
und
e
i
genschaften hin. Der Austausch oder
das Abklemmen dieser Batterie ist durch
einen P
e

uge
Ot-
Vertragspartner oder eine
qualifizierte Fachwerkstatt vorzunehmen.
Die Nichteinhaltung dieser Hinweise kann
zu einem frühzeitigen Verschleiß der
Batterie führen.
Die Batterie befindet sich im Motorraum.um a n die Batterie zu gelangen:
F

ö
ffnen Sie die Motorhaube mit dem Hebel
innen und danach mit dem Hebel außen,
F

z
iehen Sie die Kunststoffabdeckung ab, um
an den (+) Pol zu gelangen,
F

f
alls nötig, den Sicherungskasten lösen,
um die Batterie herauszuziehen.
Zugang zur Batterie
Schalten Sie vor allen Arbeiten oder ei ngriffen an Ihrem Fahrzeug zuerst die
Zündung aus (Anzeigeleuchte Ready
aus), um jegliche Verletzungsgefahr im
Zusammenhang mit einem automatischen
Starten des Motors auszuschließen.
Ihr Fahrzeug verfügt zusätzlich zur
Hochspannungsbatterie des Hybridsystems
über eine herkömmliche 12V-Batterie, die sich
im Motorraum befindet.
Wenn unter bestimmten
u
m

ständen die
12V-Batterie so stark entladen ist, dass
das Hybridsystem nicht aktiviert werden
kann, ist ein Wiederaufladen mit Hilfe einer
herkömmlichen 12V-Fremdbatterie möglich.
Laden Sie die 12V-Batterie nicht auf, solange
die Ready-Kontrollleuchte leuchtet. Anleitung zum Starten des Motors mit einer anderen Batterie oder zum Aufladen Ihrer entladenen Batterie.
F
Ziehen Sie den Hebel D
so weit wie möglich
nach oben, um die Kabelschelle E zu entriegeln.
Abklemmen des (+) Pols
Wiederanschließen des (+) Pols
F Bringen Sie die geöffnete Kabelschelle E an
der (+) Klemme der Batterie an.
F
D

rücken Sie senkrecht auf die Schelle E, um
diese richtig an der Batterie anzusetzen.
F
S

chließen Sie die Schelle, indem Sie den
Zentrierstift zur Seite schieben und dann den
Sperrhebel D wieder nach unten drücken.
Drücken Sie den Hebel nicht mit
g
e
walt
nach unten. Die Schelle kann nicht
geschlossen werden, wenn sie falsch
angebracht wird. Wiederholen Sie in
diesem Fall den Vorgang.
8
Praktische tipps

210
508RXH_de_Chap08_info-pratiques_ed01-2014
Starten mit einer Fremdbatterie
F Falls Ihr Fahrzeug damit ausgestattet ist,
entfernen Sie die Plastikabdeckung vom (+) Pol.
F Schließen Sie das rote Kabel an den (+) Pol der entladenen Batterie A und dann an
den (+) Pol der Hilfsbatterie B an.
F

S
chließen Sie ein e
n
de des grünen
oder schwarzen Kabels an den (-)
Pol der Hilfsbatterie B (oder an den
Masseanschlusspunkt des Hilfsfahrzeugs) an.
F

S
chließen Sie das andere e
n
de des
grünen oder schwarzen Kabels an den
Massepunkt C des nicht startenden
Fahrzeugs (oder an den Motorträger) an.
F

S
tarten Sie den Motor des Hilfsfahrzeugs
und lassen Sie ihn einige Minuten laufen. Überprüfen Sie zuerst, dass die
Hilfsbatterie eine Nennspannung von 12V
und eine Kapazität hat, die mindestens der
der entladenen Batterie entspricht.
Starten Sie das Fahrzeug nicht über ein
angeschlossenes Batterieladegerät.
Klemmen Sie den (+) Pol nicht ab, wenn
der Motor läuft.
Wenn die Batterie Ihres Fahrzeugs entladen
ist, kann das Fahrzeug mit einer Hilfsbatterie
(extern oder Batterie eines anderen Fahrzeugs)
und Starthilfekabeln gestartet werden.
F B etätigen Sie den Anlasser des nicht
startenden Fahrzeugs und lassen Sie den
Motor laufen.
W

enn der Motor nicht sofort startet,
schalten Sie die Zündung aus und warten
Sie einen Moment, bevor Sie es erneut
versuchen.
F

W
arten Sie, bis der Motor gleichmäßig im
Leerlauf dreht, und klemmen Sie dann die
Hilfskabel in umgekehrter Reihenfolge ab.
F

F
alls Ihr Fahrzeug damit ausgestattet ist,
bringen Sie die Plastikabdeckung des (+)
Pols wieder an. Klemmen Sie die Kabel nicht zu schnell
ab, lassen Sie sie einige Minuten
angeschlossen (bis zur Rückkehr des
Leerlaufs), sonst kann es sein, dass
die Batterie nicht ausreichend geladen
ist und sie den Vorgang wiederholen
müssen.
Das Starten eines Fahrzeugs mit
einer defekten Batterie muss mit dem
elektronischen Schlüssel im Inneren des
Fahrzeugs, geschlossener Fahrertür und
angelegtem Sicherheitsgurt erfolgen.
Bestimmte Funktionen sind nicht
ver fügbar solange die Batterie kein
ausreichendes Ladeniveau erreicht hat.
Praktische tipps

211
508RXH_de_Chap08_info-pratiques_ed01-2014
Nach dem Wiederanschließen
Nach jedem Wiederanschließen der Batterie dar f der
Motor erst 1 Minute nach dem ei nschalten der Zündung
angelassen werden, damit die elektronischen Systeme
initialisiert werden können. Sollten trotz Beachtung dieser
Vorschrift leichte Störungen auftreten und bestehen
bleiben, wenden Sie sich bitte an das P
e

uge
Ot-
H

ändlernetz oder an eine qualifizierte Fachwerkstatt.
Folgende Systeme ( je nach Version) müssen Sie selbst
reinitialisieren (lesen Sie dazu bitte die entsprechende
Rub r i k n ac h):
- den Schlüssel mit der Fernbedienung,
- d ie elektrische(n) Dachjalousie(n),
-


...
Vor dem Abklemmen
Klemmen Sie die Batterie frühestens 2 Minuten
na ch dem Ausschalten der Zündung ab.
Schließen Sie die Fenster und die Vordertüren,
bevor Sie die Batterie abklemmen.
Vor Arbeiten an der Batterie, denken Sie
daran, Augen und ge sicht zu schützen.
Jeder
e
i
ngriff an der Batterie muss in einem
gut belüfteten Bereich in weitem Abstand
von offenem Feuer oder Funkenquellen
er folgen, um jegliche
e
x
plosions- und
Brandgefahr auszuschließen.
Versuchen Sie nicht eine gefrorene
Batterie wieder aufzuladen; sie muss
zuerst aufgetaut werden, um eine
ex

plosionsgefahr auszuschließen. Wenn
die Batterie gefroren war, lassen Sie
diese vor dem Wiederaufladen durch das
P
e

uge
Ot-
Händlernetz oder durch eine
qualifizierte Fachwerkstatt überprüfen,
um sicherzustellen, dass die inneren
Komponenten nicht beschädigt worden sind
und das
g
eh
äuse keine Risse bekommen
hat, da dies das Austreten von giftiger und
korrosiver Säure zur Folge hätte.
Schieben Sie das Fahrzeug nicht an, um den Motor
zu starten.
Wenn das Fahrzeug länger als einen
Monat nicht benutzt wird, empfiehlt es
sich, die Batterie abzuklemmen.
Die Batterien enthalten schädliche
Substanzen wie Schwefelsäure und Blei.
Sie müssen gemäß den gesetzlichen
Vorschriften entsorgt werden und dürfen
auf keinen Fall im Hausmüll entsorgt
werden.
geb

en Sie verbrauchte Batterien an einer
dafür zugelassenen Sammelstelle ab. Die Hochspannungsbatterie nicht selbst
aufladen.
Nach dem Wiedereinbau der
Batterie ist das Stop & Start-System
je nach Witterungsbedingungen
und Batterieladezustand erst nach
mehreren Stunden wieder aktiv
(bis zu ca. 8 Stunden).

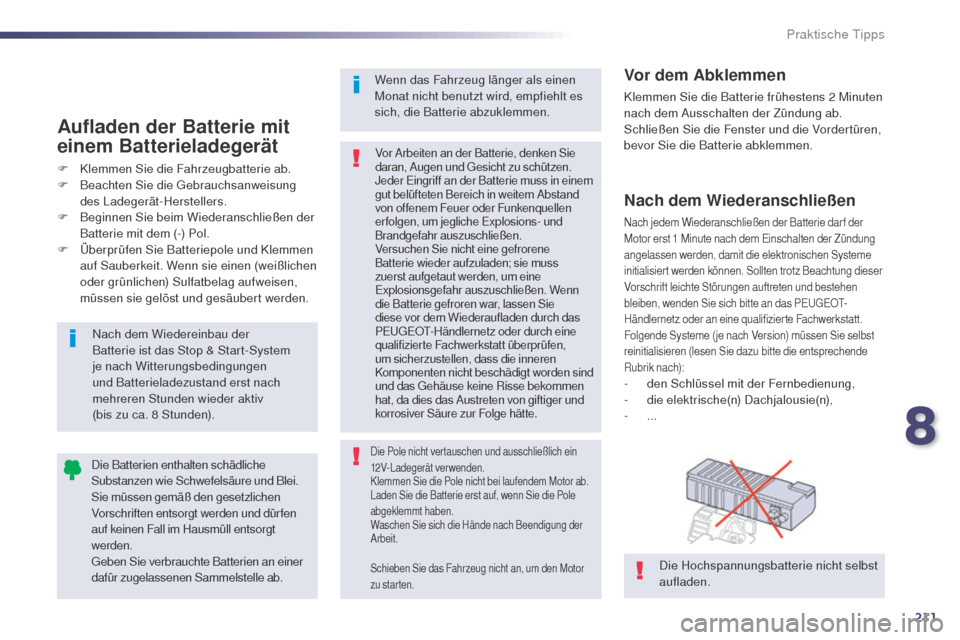

Aufladen der Batterie mit
einem Batterieladegerät
F Klemmen Sie die Fahrzeugbatterie ab.
F
B eachten Sie die geb rauchsanweisung
des Ladegerät-Herstellers.
F

B
eginnen Sie beim Wiederanschließen der
Batterie mit dem (-) Pol.
F

Ü
berprüfen Sie Batteriepole und Klemmen
auf Sauberkeit. Wenn sie einen (weißlichen
oder grünlichen) Sulfatbelag aufweisen,
müssen sie gelöst und gesäubert werden.
Die Pole nicht vertauschen und ausschließlich ein
12V-Ladegerät verwenden.
Klemmen Sie die Pole nicht bei laufendem Motor ab.
Laden Sie die Batterie erst auf, wenn Sie die Pole
abgeklemmt haben.
Waschen Sie sich die Hände nach Beendigung der
Arbeit.
8
Praktische tipps

212
508RXH_de_Chap08_info-pratiques_ed01-2014
einbau - Ausbau der Batterie
Mit diesem Ver fahren können Sie die Batterie
sicher entfernen, um die gl ühlampen der
entsprechenden Leuchte auszutauschen.
Sie können sich auch an einen Vertreter des Pe ugeOt-
H ändlernetzes oder an eine qualifizierte Fachwerkstatt
wenden, um diesen Vorgang vornehmen zu lassen.
Vor dem Ausbau
- Wenn Ihr Fahrzeug mit einer motorisierten Heckklappe ausgestattet ist, so ist dessen
Öffnen nach dem Abklemmen der Batterie
nicht möglich.
-

S
chalten Sie die Zündung aus und ziehen
Sie den Schlüssel ab.
-

W
enn Ihr Fahrzeug mit einem Keyless-
System ausgestattet ist, halten Sie die
Fernbedienung etwa 3 Meter weit davon
entfernt.
-

W
arten Sie ungefähr 6 Minuten, bevor Sie
die Batterie abklemmen.
-
S
tellen Sie das Fahrzeug an einen
belüfteten Ort, der frei zugänglich ist und
vorzugsweise auf einer ebenen Fläche.
-

Z

iehen Sie die Feststellbremse an.
-

S

tellen Sie den
g
a

ngwählhebel auf die
Position N .
-
W

enn Ihr Fahrzeug mit einer Alarmanlage
ausgestattet ist, lassen Sie die Motorhaube
geöffnet, um das Auslösen des Alarms zu
verhindern.
-

L

assen Sie, wenn Sie an einem sicheren
Ort parken, ein Fenster leicht geöffnet;
wenn nicht, schließen Sie alle Öffnungen.
Praktische tipps

213
508RXH_de_Chap08_info-pratiques_ed01-2014

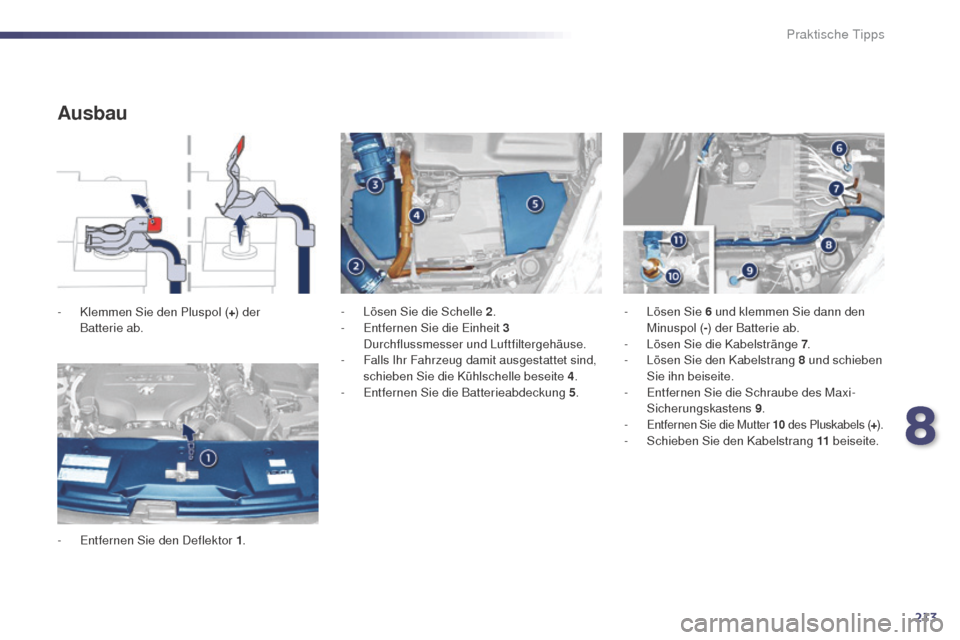

Ausbau
- Klemmen Sie den Pluspol (+) der
Batterie ab.
-
e
n
tfernen Sie den Deflektor 1 .-
L ösen Sie die Schelle 2
.
- en tfernen Sie die ei nheit 3
Durchflussmesser und Luftfiltergehäuse.
-
F

alls Ihr Fahrzeug damit ausgestattet sind,
schieben Sie die Kühlschelle beseite 4 .
-
e
n
tfernen Sie die Batterieabdeckung 5.-
L ösen Sie 6 und klemmen Sie dann den
Minuspol ( -) der Batterie ab.
-
L

ösen Sie die Kabelstränge 7.
-

L
ösen Sie den Kabelstrang 8 und schieben
Sie ihn beiseite.
-
e
n
tfernen Sie die Schraube des Maxi-
Sicherungskastens 9 .
-

entfernen Sie die Mutter 10 des Pluskabels (+).- Schieben Sie den Kabelstrang 11 beiseite.
8
Praktische tipps

214
508RXH_de_Chap08_info-pratiques_ed01-2014
- Lösen Sie 12 und 13 mit Hilfe eines
Schraubenziehers.
-

K
ippen Sie das
Stromversorgungsschutzgehäuse 14 nach
oben.
-

K
ippen Sie das g
e
häuse nach vorne und
schieben Sie es beiseite. -
L ösen Sie die Clips.
- en tfernen Sie Batterieabdeckung 15.- H
ebeln Sie mit einem Schraubenzieher,
um die Befestigung 16 anzuheben und
entfernen Sie die Batterie.
Praktische tipps
