2014 Peugeot 508 RXH Betriebsanleitung (in German)

183
508RXH_de_Chap07_securite_ed01-2014

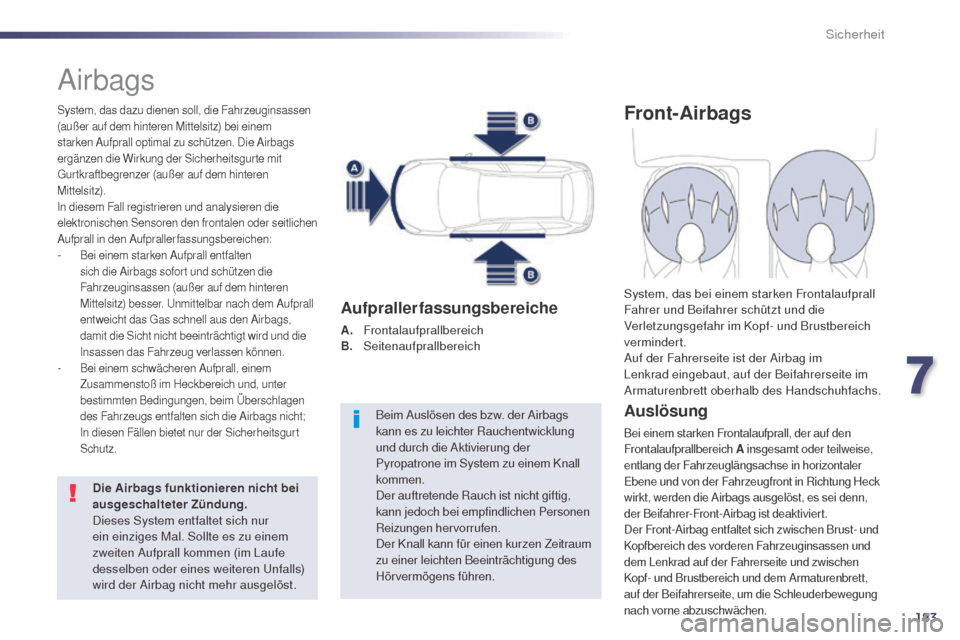

Airbags
System, das dazu dienen soll, die Fahrzeuginsassen
(außer auf dem hinteren Mittelsitz) bei einem
starken Aufprall optimal zu schützen. Die Airbags
ergänzen die Wirkung der Sicherheitsgurte mit
gu
rtkraftbegrenzer (außer auf dem hinteren
Mittelsitz).
In diesem Fall registrieren und analysieren die
elektronischen Sensoren den frontalen oder seitlichen
Aufprall in den Aufprallerfassungsbereichen:
- Bei einem starken Aufprall entfalten sich die Airbags sofort und schützen die
Fahrzeuginsassen (außer auf dem hinteren
Mittelsitz) besser.
u
n
mittelbar nach dem Aufprall
entweicht das
g
a
s schnell aus den Airbags,
damit die Sicht nicht beeinträchtigt wird und die
Insassen das Fahrzeug verlassen können.
- Bei einem schwächeren Aufprall, einem Zusammenstoß im Heckbereich und, unter
bestimmten Bedingungen, beim Überschlagen
des Fahrzeugs entfalten sich die Airbags nicht;
In diesen Fällen bietet nur der Sicherheitsgurt
Schutz.
Die Airbags funktionieren nicht bei
ausgeschalteter Zündung.
Dieses System entfaltet sich nur
ein einziges Mal. Sollte es zu einem
zweiten Aufprall kommen (im Laufe
desselben oder eines weiteren
u
n
falls)
wird der Airbag nicht mehr ausgelöst. Beim Auslösen des bzw. der Airbags
kann es zu leichter Rauchentwicklung
und durch die Aktivierung der
Pyropatrone im System zu einem Knall
kommen.
Der auftretende Rauch ist nicht giftig,
kann jedoch bei empfindlichen Personen
Reizungen hervorrufen.
Der Knall kann für einen kurzen Zeitraum
zu einer leichten Beeinträchtigung des
Hörvermögens führen.
Aufprallerfassungsbereiche
A.
Frontalaufprallbereich
B. Seitenaufprallbereich
Front-Airbags
Auslösung
Bei einem starken Frontalaufprall, der auf den
Frontalaufprallbereich A
insgesamt oder teilweise,
entlang der Fahrzeuglängsachse in horizontaler
eb

ene und von der Fahrzeugfront in Richtung Heck
wirkt, werden die Airbags ausgelöst, es sei denn,
der Beifahrer-Front-Airbag ist deaktiviert.
Der Front-Airbag entfaltet sich zwischen Brust- und
Kopfbereich des vorderen Fahrzeuginsassen und
dem Lenkrad auf der Fahrerseite und zwischen
Kopf- und Brustbereich und dem Armaturenbrett,
auf der Beifahrerseite, um die Schleuderbewegung
nach vorne abzuschwächen.
System, das bei einem starken Frontalaufprall
Fahrer und Beifahrer schützt und die
Verletzungsgefahr im Kopf- und Brustbereich
vermindert.
Auf der Fahrerseite ist der Airbag im
Lenkrad eingebaut, auf der Beifahrerseite im
Armaturenbrett oberhalb des Handschuhfachs.
7
Sicherheit

184
508RXH_de_Chap07_securite_ed01-2014
Deaktivierung
Nur der Beifahrer-Airbag kann deaktiviert
werden:
F
s
tecken Sie den Schlüssel in den Schalter
zur Deaktivierung des Beifahrer-Airbags,
F

d
rehen Sie ihn auf "OFF" ,
F

z
iehen Sie ihn dann in dieser Position ab.
Je nach Version leuchtet diese
Kontrollleuchte bei eingeschalteter
Zündung und solange der Beifahrer-
Airbag deaktiviert ist, entweder im Kombiinstrument
oder in der Anzeige für die Kontrollleuchten der
Sicherheitsgurte und des Beifahrer-Airbags.
um die Sicherheit Ihres Kindes zu
gewährleisten, deaktivieren Sie bitte
grundsätzlich den Beifahrer-Airbag, wenn Sie
einen Kindersitz entgegen der Fahrtrichtung
auf dem Beifahrersitz einbauen.
Andernfalls könnte das Kind schwere oder
sogar tödliche Verletzungen beim
e
n
tfalten
des Airbags erleiden.
Reaktivierung
Drehen Sie, sobald Sie den Kindersitz bei
ausgeschalteter Zündung entfernen, den
Schalter wieder auf "ON" , um den Airbag
erneut zu aktivieren und die Sicherheit des
Beifahrers bei einem Aufprall zu gewährleisten.
Bei eingeschalteter Zündung
leuchtet diese Kontrollleuchte in der
Anzeige für die Kontrollleuchten der
Sicherheitsgurte und des Beifahrer-
Airbags etwa eine Minute lang auf,
wenn der Beifahrer-Airbag aktiviert ist.
Funktionsstörung
Wenn diese Kontrollleuchte im
Anzeigefeld des Kombiinstruments
in Verbindung mit einem akustischen
Warnsignal und einer Meldung auf
dem Multifunktionsbildschirm aufleuchtet,
wenden Sie sich bitte an einen Vertreter
des P
e

uge
Ot-
Händlernetzes oder eine
qualifizierte Fachwerkstatt, um das System
überprüfen zu lassen. Die Airbags werden bei
einem starken Aufprall möglicherweise nicht
mehr ausgelöst.
Sicherheit

185
508RXH_de_Chap07_securite_ed01-2014

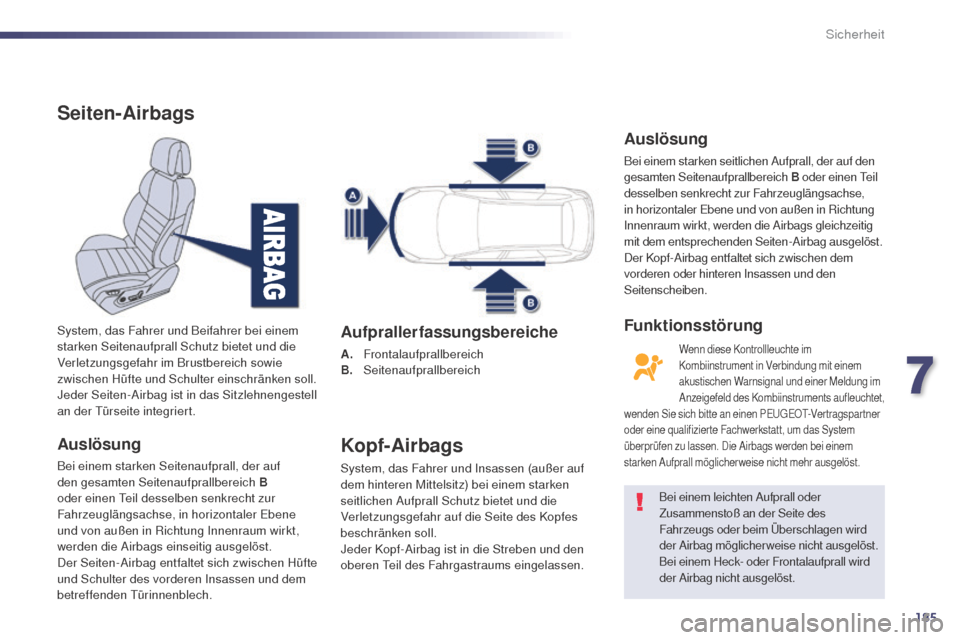

Seiten-Airbags
Auslösung
Bei einem starken Seitenaufprall, der auf
den gesamten Seitenaufprallbereich B
oder einen t
ei
l desselben senkrecht zur
Fahrzeuglängsachse, in horizontaler
e
b
ene
und von außen in Richtung Innenraum wirkt,
werden die Airbags einseitig ausgelöst.
Der Seiten-Airbag entfaltet sich zwischen Hüfte
und Schulter des vorderen Insassen und dem
betreffenden
t
ü
rinnenblech.
System, das Fahrer und Beifahrer bei einem
starken Seitenaufprall Schutz bietet und die
Verletzungsgefahr im Brustbereich sowie
zwischen Hüfte und Schulter einschränken soll.
Jeder Seiten-Airbag ist in das Sitzlehnengestell
an der
t
ü
rseite integriert.
Aufprallerfassungsbereiche
A.
Frontalaufprallbereich
B. Seitenaufprallbereich
Kopf-Airbags
System, das Fahrer und Insassen (außer auf
dem hinteren Mittelsitz) bei einem starken
seitlichen Aufprall Schutz bietet und die
Verletzungsgefahr auf die Seite des Kopfes
beschränken soll.
Jeder Kopf-Airbag ist in die Streben und den
oberen
t
ei
l des Fahrgastraums eingelassen.
Bei einem leichten Aufprall oder
Zusammenstoß an der Seite des
Fahrzeugs oder beim Überschlagen wird
der Airbag möglicherweise nicht ausgelöst.
Bei einem Heck- oder Frontalaufprall wird
der Airbag nicht ausgelöst.
Auslösung
Bei einem starken seitlichen Aufprall, der auf den
gesamten Seitenaufprallbereich B oder einen
tei l
desselben senkrecht zur Fahrzeuglängsachse,
in horizontaler
e
b
ene und von außen in Richtung
Innenraum wirkt, werden die Airbags gleichzeitig
mit dem entsprechenden Seiten-Airbag ausgelöst.
Der Kopf-Airbag entfaltet sich zwischen dem
vorderen oder hinteren Insassen und den
Seitenscheiben.
Wenn diese Kontrollleuchte im
Kombiinstrument in Verbindung mit einem
akustischen Warnsignal und einer Meldung im
Anzeigefeld des Kombiinstruments aufleuchtet,
wenden Sie sich bitte an einen P
e

uge
Ot-
Vertragspartner
oder eine qualifizierte Fachwerkstatt, um das System
überprüfen zu lassen. Die Airbags werden bei einem
starken Aufprall möglicherweise nicht mehr ausgelöst.
Funktionsstörung
7
Sicherheit

186
508RXH_de_Chap07_securite_ed01-2014

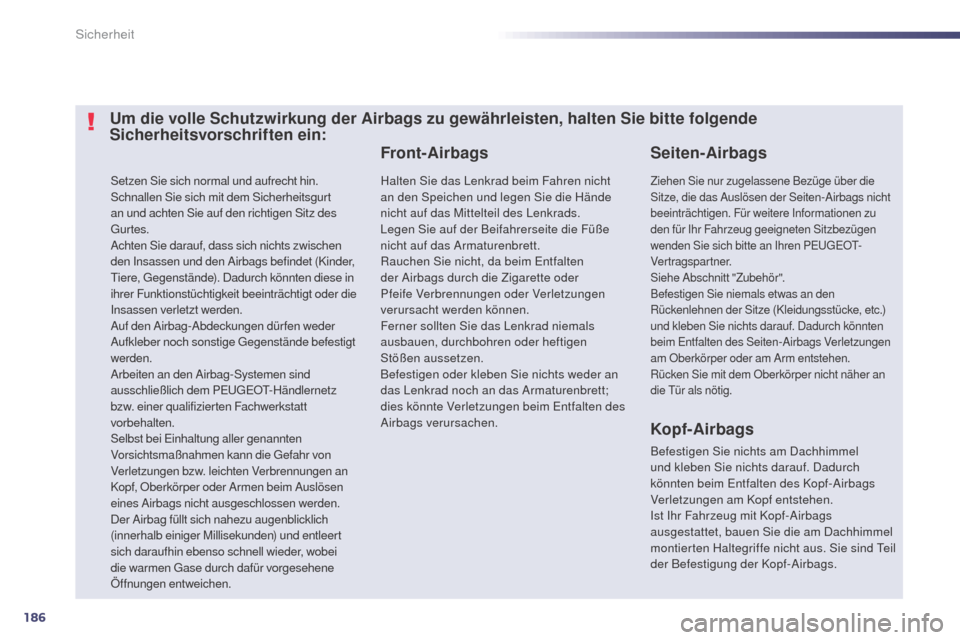

Setzen Sie sich normal und aufrecht hin.
Schnallen Sie sich mit dem Sicherheitsgurt
an und achten Sie auf den richtigen Sitz des
gu
rtes.
Achten Sie darauf, dass sich nichts zwischen
den Insassen und den Airbags befindet (Kinder,
ti

ere, g
e
genstände). Dadurch könnten diese in
ihrer Funktionstüchtigkeit beeinträchtigt oder die
Insassen verletzt werden.
Auf den Airbag-Abdeckungen dürfen weder
Aufkleber noch sonstige
g
eg
enstände befestigt
werden.
Arbeiten an den Airbag-Systemen sind
ausschließlich dem P
e

uge
Ot-
Händlernetz
bzw. einer qualifizierten Fachwerkstatt
vorbehalten.
Selbst bei
e
in
haltung aller genannten
Vorsichtsmaßnahmen kann die
g
e
fahr von
Verletzungen bzw. leichten Verbrennungen an
Kopf, Oberkörper oder Armen beim Auslösen
eines Airbags nicht ausgeschlossen werden.
Der Airbag füllt sich nahezu augenblicklich
(innerhalb einiger Millisekunden) und entleert
sich daraufhin ebenso schnell wieder, wobei
die warmen
g
a
se durch dafür vorgesehene
Öffnungen entweichen.
Seiten-Airbags
Front-Airbags
Kopf-Airbags
Befestigen Sie nichts am Dachhimmel
und kleben Sie nichts darauf. Dadurch
könnten beim e
n
tfalten des Kopf-Airbags
Verletzungen am Kopf entstehen.
Ist Ihr Fahrzeug mit Kopf-Airbags
ausgestattet, bauen Sie die am Dachhimmel
montierten Haltegriffe nicht aus. Sie sind
t
e
il
der Befestigung der Kopf-Airbags.
Um die volle Schutzwirkung der Airbags zu gewährleisten, halten Sie bitte folgende
Sicherheitsvorschriften ein:
Halten Sie das Lenkrad beim Fahren nicht
an den Speichen und legen Sie die Hände
nicht auf das Mittelteil des Lenkrads.
Legen Sie auf der Beifahrerseite die Füße
nicht auf das Armaturenbrett.
Rauchen Sie nicht, da beim
e
n
tfalten
der Airbags durch die Zigarette oder
Pfeife Verbrennungen oder Verletzungen
verursacht werden können.
Ferner sollten Sie das Lenkrad niemals
ausbauen, durchbohren oder heftigen
Stößen aussetzen.
Befestigen oder kleben Sie nichts weder an
das Lenkrad noch an das Armaturenbrett;
dies könnte Verletzungen beim
e
n
tfalten des
Airbags verursachen.Ziehen Sie nur zugelassene Bezüge über die
Sitze, die das Auslösen der Seiten-Airbags nicht
beeinträchtigen. Für weitere Informationen zu
den für Ihr Fahrzeug geeigneten Sitzbezügen
wenden Sie sich bitte an Ihren P
e

uge
Ot-
V

ertragspartner.
Siehe Abschnitt "Zubehör".
Befestigen Sie niemals etwas an den
Rückenlehnen der Sitze (Kleidungsstücke, etc.)
und kleben Sie nichts darauf. Dadurch könnten
beim
e
n
tfalten des Seiten-Airbags Verletzungen
am Oberkörper oder am Arm entstehen.
Rücken Sie mit dem Oberkörper nicht näher an
die
t
ü
r als nötig.
Sicherheit

187
508RXH_de_Chap08_info-pratiques_ed01-2014

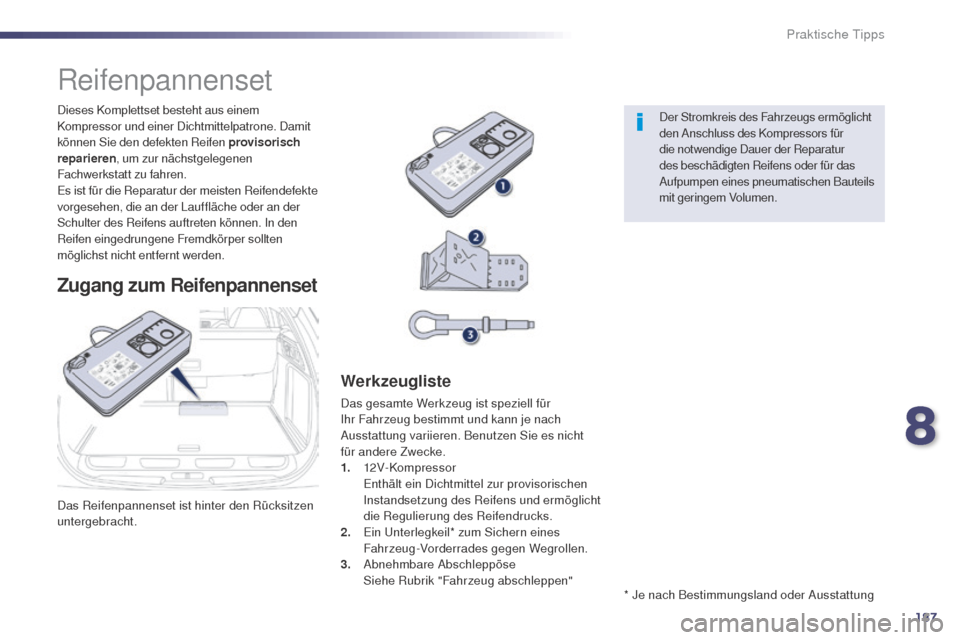

Das Reifenpannenset ist hinter den Rücksitzen
untergebracht. Dieses Komplettset besteht aus einem
Kompressor und einer Dichtmittelpatrone. Damit
können Sie den defekten Reifen provisorisch
reparieren, um zur nächstgelegenen
Fachwerkstatt zu fahren.
es
ist für die Reparatur der meisten Reifendefekte
vorgesehen, die an der Lauffläche oder an der
Schulter des Reifens auftreten können. In den
Reifen eingedrungene Fremdkörper sollten
möglichst nicht entfernt werden.
Reifenpannenset
Zugang zum Reifenpannenset
Werkzeugliste
Das gesamte Werkzeug ist speziell für
Ihr Fahrzeug bestimmt und kann je nach
Ausstattung variieren. Benutzen Sie es nicht
für andere Zwecke.
1.


12V-Kompressor


e
n
thält ein Dichtmittel zur provisorischen
Instandsetzung des Reifens und ermöglicht
die Regulierung des Reifendrucks.
2.


e
i
n u
n
terlegkeil* zum Sichern eines
Fahrzeug-Vorderrades gegen Wegrollen.
3.
A

bnehmbare Abschleppöse
S

iehe Rubrik "Fahrzeug abschleppen" * Je nach Bestimmungsland oder AusstattungDer Stromkreis des Fahrzeugs ermöglicht
den Anschluss des Kompressors für
die notwendige Dauer der Reparatur
des beschädigten Reifens oder für das
Aufpumpen eines pneumatischen Bauteils
mit geringem Volumen.
8
Praktische tipps

188
508RXH_de_Chap08_info-pratiques_ed01-2014
A. Hebel zum ei nstellen der Position
"Reparatur" oder "Fülldruck"
B.
S

chalter ein "I" / aus "O"
C.
K

nopf zum Luft ablassen
D.
M

anometer (in Bar und p.s.i.)
E.
F

ach mit:
-

e
inem Kabel mit Adapter für
12V-Anschluss
-

v
erschiedene Aufsatzstücke zum
Aufpumpen von Bällen, Fahrradreifen, ...
Beschreibung des Pannensets
F. Dichtmittelpatrone
G. w eißer Schlauch mit Verschluss für
Reparatur
H.
s

chwarzer Schlauch zur Fülldruckregelung
I.
H

öchstgeschwindigkeitsaufkleberDer Höchstgeschwindigkeitsaufkleber (I )
muss auf das Lenkrad des Fahrzeugs geklebt
werden, um Sie daran zu erinnern, dass ein
Rad nur vorübergehend benutzt werden darf.
Fahren Sie mit einem Reifen, der mit Hilfe des
Pannensets repariert wurde, nicht schneller
als 80 km/h.
Praktische tipps

189
508RXH_de_Chap08_info-pratiques_ed01-2014

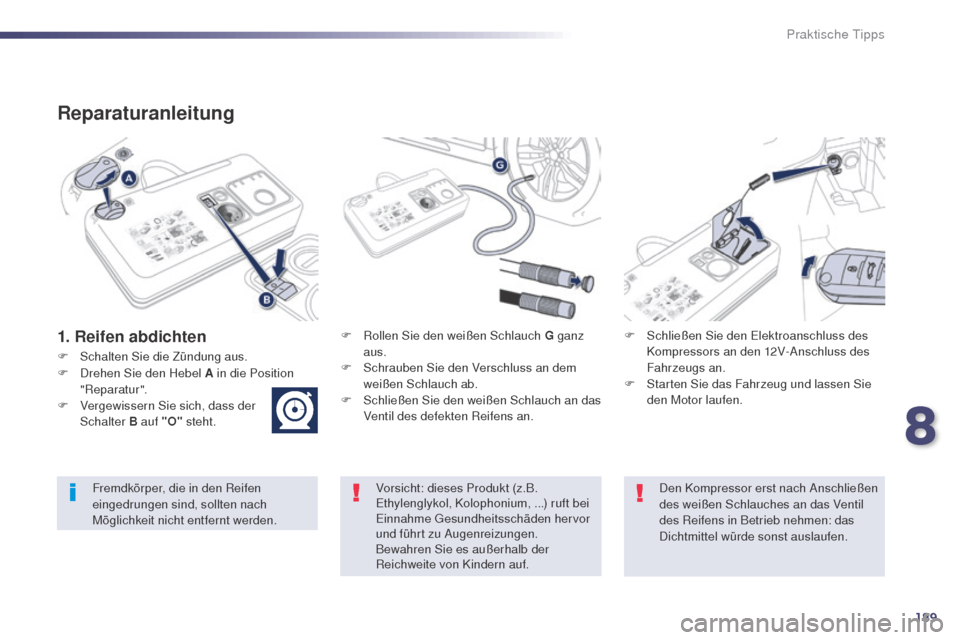

Reparaturanleitung
1. Reifen abdichtenF Rollen Sie den weißen Schlauch G ganz aus.
F

S
chrauben Sie den Verschluss an dem
weißen Schlauch ab.
F

S
chließen Sie den weißen Schlauch an das
Ventil des defekten Reifens an. F
S chließen Sie den el ektroanschluss des
Kompressors an den 12V-Anschluss des
Fahrzeugs an.
F

S
tarten Sie das Fahrzeug und lassen Sie
den Motor laufen.
Vorsicht: dieses Produkt (z.B.
et

hylenglykol, Kolophonium, ...) ruft bei
ei

nnahme g
e
sundheitsschäden hervor
und führt zu Augenreizungen.
Bewahren Sie es außerhalb der
Reichweite von Kindern auf.
Fremdkörper, die in den Reifen
eingedrungen sind, sollten nach
Möglichkeit nicht entfernt werden.
F

S

chalten Sie die Zündung aus.
F

D

rehen Sie den Hebel A in die Position
"Reparatur".
F

V

ergewissern Sie sich, dass der
Schalter B auf "O" steht.
Den Kompressor erst nach Anschließen
des weißen Schlauches an das Ventil
des Reifens in Betrieb nehmen: das
Dichtmittel würde sonst auslaufen.
8
Praktische tipps

190
508RXH_de_Chap08_info-pratiques_ed01-2014
Sollten Sie diesen Druckwert nach ca.
5 bis 7 Minuten nicht erreichen, so ist
der Reifen nicht reparabel. Wenden Sie
sich in diesem Fall an das P
e
uge
Ot-
H

ändlernetz oder eine qualifizierte
Fachwerkstatt, um Ihre Reifenpanne
beheben zu lassen.
F

S

chalten Sie den Kompressor ein, indem
Sie den Schalter B auf "I" stellen, und
zwar so lange, bis der Reifendruck 2,0 bar
beträgt.
D

as Dichtmittel wird unter Druck in
den Reifen gespritzt; klemmen Sie den
Ventilschlauch während dieses Vorgangs
nicht ab (Spritzgefahr). F e
n
tfernen Sie das Pannenset und
schrauben Sie den Verschluss wieder auf
den weißen Schlauch.
A
chten Sie darauf, Ihr Fahrzeug nicht durch
Flüssigkeitsrückstände zu verunreinigen.
Halten Sie das Pannenset in Reichweite.
F
F
ahren Sie sofort ca. fünf Kilometer mit
reduzierter g
e
schwindigkeit (20 bis
60 km/h), damit das Leck abgedichtet wird.
F H alten Sie an, um die Reparatur und den
Druck mit Hilfe des Reifenpannensets zu
kontrollieren.
Reifendrucküberwachung
Wenn das Fahrzeug über eine Funktion zur
Reifendrucküberwachung verfügt, leuchtet die
Warnleuchte für zu niedrigen Reifendruck auch
noch nach der Reifenreparatur weiter, bis das
System durch einen Vertreter des P
e

uge
Ot-
H

ändlernetzes oder eine qualifizierte
Fachwerkstatt neu initialisiert worden ist.
Praktische tipps
