2014 Peugeot 508 RXH Betriebsanleitung (in German)

79
508RXH_de_Chap02_ouvertures_ed01-2014

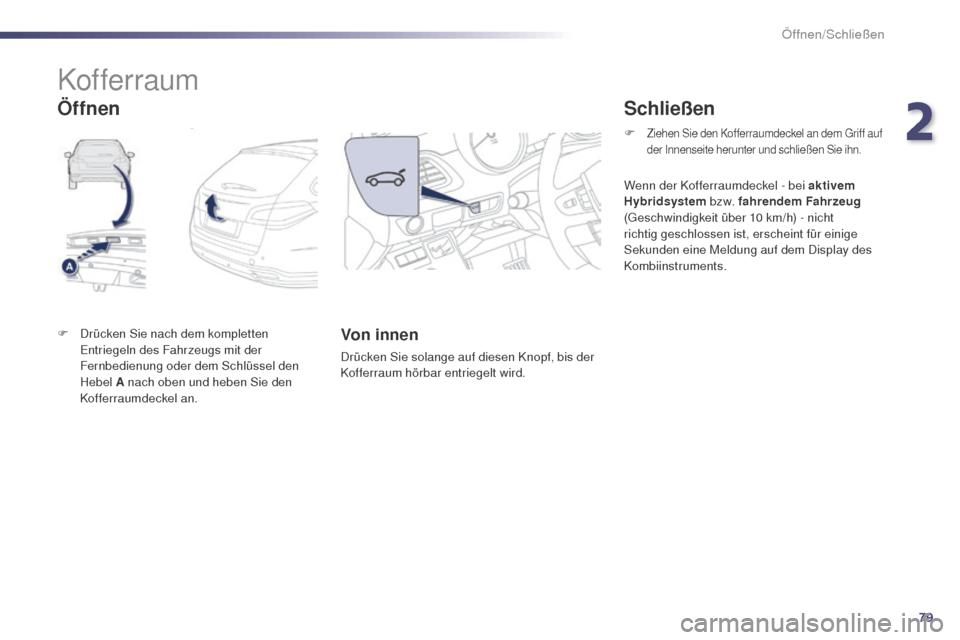

Kofferraum
F Drücken Sie nach dem kompletten entriegeln des Fahrzeugs mit der
Fernbedienung oder dem Schlüssel den
Hebel A nach oben und heben Sie den
Kofferraumdeckel an.Von innen
Drücken Sie solange auf diesen Knopf, bis der
Kofferraum hörbar entriegelt wird. F

Ziehen Sie den Kofferraumdeckel an dem gr
iff auf
der Innenseite herunter und schließen Sie ihn.
Öffnen
Wenn der Kofferraumdeckel - bei aktivem
Hybridsystem bz w. fahrendem Fahrzeug
(
ge

schwindigkeit über 10 km/h) - nicht
richtig geschlossen ist, erscheint für einige
Sekunden eine Meldung auf dem Display des
Kombiinstruments.
Schließen
2
Öffnen/Schließen

80
508RXH_de_Chap02_ouvertures_ed01-2014
Motorisierte Heckklappe
Öffnen
Fahrzeug verriegelt/
sicherheitsverriegelt
F Drücken Sie einmal auf die ta s t e A , die sich am Schlüssel
mit der Fernbedienung befindet.Fahrzeug entriegelt
F Drücken Sie einmal auf die ta ste A des
Schlüssels mit Fernbedienung oder einmal
auf den Knopf B am Kofferraum.
Von innen
F Drücken Sie auf diesen Knopf, um den Kofferraum zu entriegeln und zu öffnen.
Achten Sie beim Öffnen des Kofferraums
aus der Ferne auf Hindernisse.
Öffnen/Schließen

81
508RXH_de_Chap02_ouvertures_ed01-2014

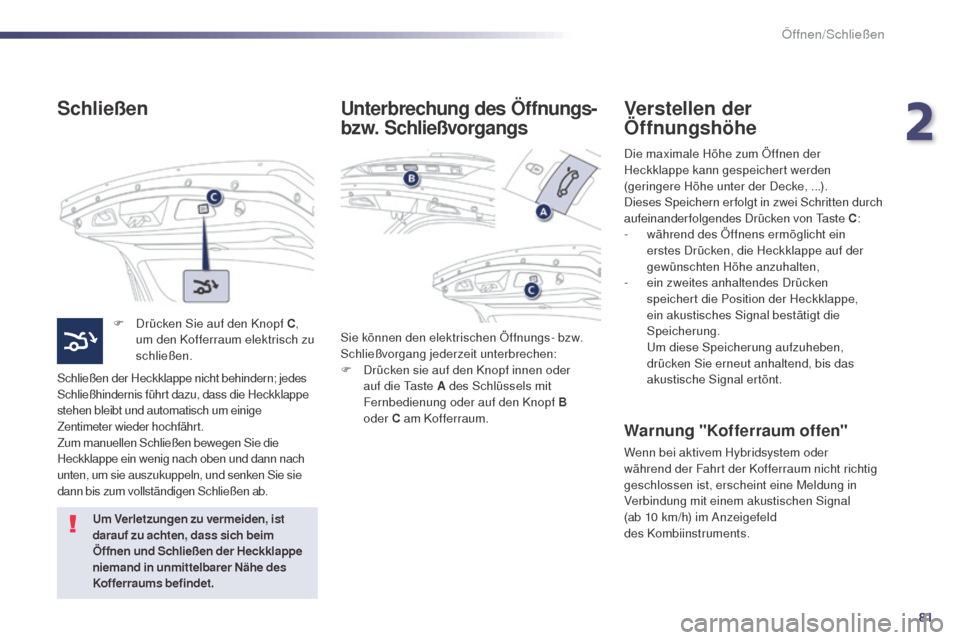

Schließen
F Drücken Sie auf den Knopf C,
um den Kofferraum elektrisch zu
schließen.
Schließen der Heckklappe nicht behindern; jedes
Schließhindernis führt dazu, dass die Heckklappe
stehen bleibt und automatisch um einige
Zentimeter wieder hochfährt.
Zum manuellen Schließen bewegen Sie die
Heckklappe ein wenig nach oben und dann nach
unten, um sie auszukuppeln, und senken Sie sie
dann bis zum vollständigen Schließen ab.
Um Verletzungen zu vermeiden, ist
darauf zu achten, dass sich beim
Öffnen und Schließen der Heckklappe
niemand in unmittelbarer Nähe des
Kofferraums befindet. Sie können den elektrischen Öffnungs- bzw.
Schließvorgang jederzeit unterbrechen:
F

D
rücken sie auf den Knopf innen oder
auf die
t
a
ste A des Schlüssels mit
Fernbedienung oder auf den Knopf B
oder C am Kofferraum.
Unterbrechung des Öffnungs-
bzw. SchließvorgangsVerstellen der
Öffnungshöhe
Warnung "Kofferraum offen"
Wenn bei aktivem Hybridsystem oder
während der Fahrt der Kofferraum nicht richtig
geschlossen ist, erscheint eine Meldung in
Verbindung mit einem akustischen Signal
(ab 10
km/h) im Anzeigefeld
des Kombiinstruments. Die maximale Höhe zum Öffnen der
Heckklappe kann gespeichert werden
(geringere Höhe unter der Decke, ...).
Dieses Speichern erfolgt in zwei Schritten durch
aufeinanderfolgendes Drücken von t
a
ste C
:
-
w
ährend des Öffnens ermöglicht ein
erstes Drücken, die Heckklappe auf der
gewünschten Höhe anzuhalten,
-
e
in zweites anhaltendes Drücken
speichert die Position der Heckklappe,
ein akustisches Signal bestätigt die
Speicherung.

u
m
diese Speicherung aufzuheben,
drücken Sie erneut anhaltend, bis das
akustische Signal ertönt.
2
Öffnen/Schließen

82
508RXH_de_Chap02_ouvertures_ed01-2014
Notbedienung
Vorrichtung, die die mechanische entriegelung
des Kofferraums bei Ausfall der Batterie oder
Versagen des Systems der Zentralverriegelung
ermöglicht.
Entriegelung
F Klappen Sie die Rücksitze vor, um vom Kofferrauminneren her an das Schloss zu gelangen.
F Führen Sie einen kleinen Schraubenzieher in die Öffnung A des Schlosses ein, um den Kofferraum
aufzuschließen.
F Schieben Sie den Riegel nach links.
Wiederverriegelung nach Schließen
Nach dem Wiederverriegeln bleibt der
Kofferraum verschlossen, wenn die
Funktionsstörung anhält.
Öffnen/Schließen

83
508RXH_de_Chap02_ouvertures_ed01-2014

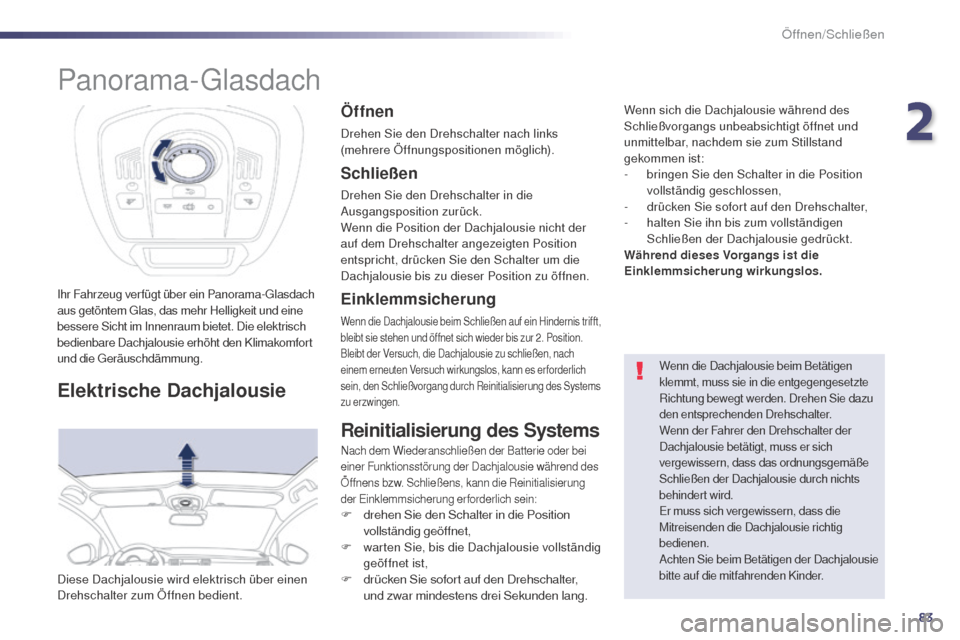

Panorama-glasdach
Ihr Fahrzeug verfügt über ein Panorama-gla sdach
aus getöntem gl as, das mehr Helligkeit und eine
bessere Sicht im Innenraum bietet. Die elektrisch
bedienbare Dachjalousie erhöht den Klimakomfort
und die
g
e
räuschdämmung.
Elektrische Dachjalousie
Diese Dachjalousie wird elektrisch über einen
Drehschalter zum Öffnen bedient.
Öffnen
Drehen Sie den Drehschalter nach links
(mehrere Öffnungspositionen möglich).
Wenn die Dachjalousie beim Betätigen
klemmt, muss sie in die entgegengesetzte
Richtung bewegt werden. Drehen Sie dazu
den entsprechenden Drehschalter.
Wenn der Fahrer den Drehschalter der
Dachjalousie betätigt, muss er sich
vergewissern, dass das ordnungsgemäße
Schließen der Dachjalousie durch nichts
behindert wird.
er m

uss sich vergewissern, dass die
Mitreisenden die Dachjalousie richtig
bedienen.
Achten Sie beim Betätigen der Dachjalousie
bitte auf die mitfahrenden Kinder.
Schließen
Drehen Sie den Drehschalter in die
Ausgangsposition zurück.
Wenn die Position der Dachjalousie nicht der
auf dem Drehschalter angezeigten Position
entspricht, drücken Sie den Schalter um die
Dachjalousie bis zu dieser Position zu öffnen.
Einklemmsicherung
Wenn die Dachjalousie beim Schließen auf ein Hindernis trifft,
bleibt sie stehen und öffnet sich wieder bis zur 2. Position.
Bleibt der Versuch, die Dachjalousie zu schließen, nach
einem erneuten Versuch wirkungslos, kann es erforderlich
sein, den Schließvorgang durch Reinitialisierung des Systems
zu erzwingen.
Reinitialisierung des Systems
Nach dem Wiederanschließen der Batterie oder bei
einer Funktionsstörung der Dachjalousie während des
Öffnens bzw. Schließens, kann die Reinitialisierung
der
e
i
nklemmsicherung erforderlich sein:
F drehen Sie den Schalter in die Position vollständig geöffnet,
F warten Sie, bis die Dachjalousie vollständig geöffnet ist,
F drücken Sie sofort auf den Drehschalter, und zwar mindestens drei Sekunden lang.
Wenn sich die Dachjalousie während des
Schließvorgangs unbeabsichtigt öffnet und
unmittelbar, nachdem sie zum Stillstand
gekommen ist:
-

b
ringen Sie den Schalter in die Position
vollständig geschlossen,
-

d
rücken Sie sofort auf den Drehschalter,
-

h
alten Sie ihn bis zum vollständigen
Schließen der Dachjalousie gedrückt.
Während dieses Vorgangs ist die
Einklemmsicherung wirkungslos.
2
Öffnen/Schließen

84
508RXH_de_Chap02_ouvertures_ed01-2014
KraftstofftankTankinhalt: ca. 72 Liter
es m
üssen mehr als 5 Liter nachgetankt
werden, damit dies von der
t
a
nkanzeige
registriert wird.
Das Öffnen des
t
a
nkverschlusses kann ein
Luftansauggeräusch auslösen, und zwar
durch den normalen
u
n
terdruck, der durch die
Dichtigkeit der Kraftstoffanlage entsteht.
F

W
ählen Sie die für den Fahrzeugmotor
vorgesehene Kraftstoffsorte (angegeben
auf dem Aufkleber an der Klappe).
F

Ö
ffnen Sie den Verschluss durch eine
Vierteldrehung nach links.
F
Z

iehen Sie den Verschluss ab und legen Sie
ihn auf der Halterung (an der Klappe) ab.
Öffnen
Wenn ein Kraftstoff eingefüllt wird,
der nicht für die Motorisierung des
Fahrzeuges geeignet ist, ist der
Tank vor dem Star ten des Motors
unbedingt zu entleeren.
-

D

rücken Sie die Betätigung.
N

ach Ausschalten der Zündung ist diese
Betätigung noch für einige Minuten
aktiv. Schalten Sie, falls er forderlich, die
Zündung wieder ein, um die Betätigung
wieder zu aktivieren.
Ta n k e n
F Führen Sie die Zapfpistole (unter Druck auf das Metallventil A ) bis zum Anschlag ein.
F

B
efüllen Sie den t
a
nk. Füllen Sie nach
dem dritten automatischen Abschalten der
Zapfpistole keinen Kraftstoff mehr nach.
Dies könnte zu Funktionsstörungen führen.
F

S
etzen Sie den Verschluss wieder
auf und schließen Sie ihn durch eine
Vierteldrehung nach rechts.
F

D
ie Klappe zum Schließen zudrücken.
Ihr Fahrzeug ist mit einem Katalysator
ausgestattet, der die schädlichen Substanzen
in den Abgasen reduziert.
Schalten Sie unbedingt
den Motor ab , indem
Sie das Hybridsystem
ausschalten (die
Kontrollleuchte Ready dar f
nicht aufleuchten), um einen
automatischen Neustart
des Motors während der
Befüllung zu verhindern.
Öffnen/Schließen

85
508RXH_de_Chap02_ouvertures_ed01-2014

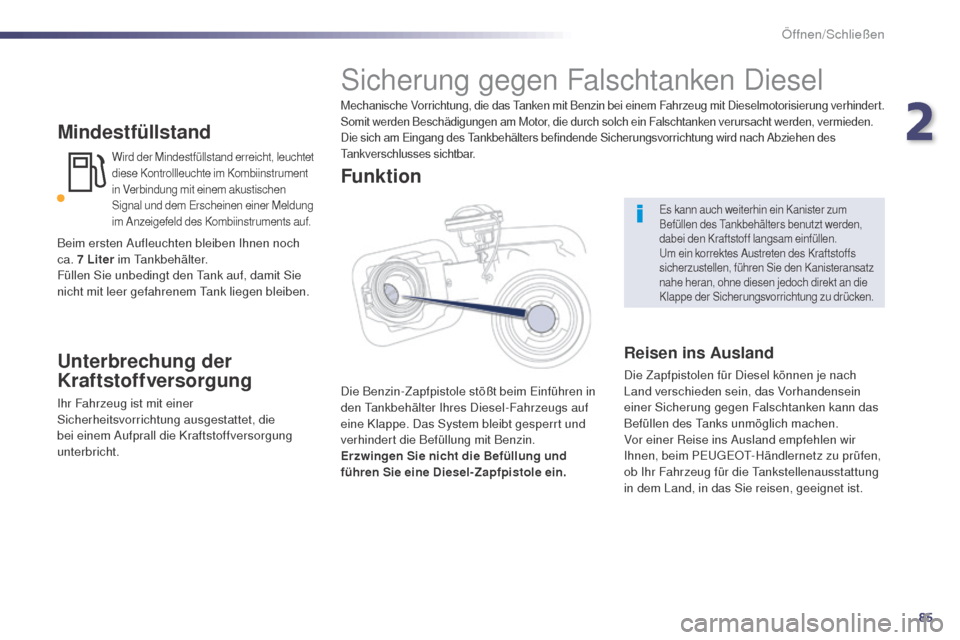

Mindestfüllstand
Wird der Mindestfüllstand erreicht, leuchtet
diese Kontrollleuchte im Kombiinstrument
in Verbindung mit einem akustischen
Signal und dem e
r
scheinen einer Meldung
im Anzeigefeld des Kombiinstruments auf.
Unterbrechung der
Kraftstoffversorgung
Ihr Fahrzeug ist mit einer
Sicherheitsvorrichtung ausgestattet, die
bei einem Aufprall die Kraftstoffversorgung
unterbricht.
es kann auch weiterhin ein Kanister zum
Befüllen des ta nkbehälters benutzt werden,
dabei den Kraftstoff langsam einfüllen.
um e

in korrektes Austreten des Kraftstoffs
sicherzustellen, führen Sie den Kanisteransatz
nahe heran, ohne diesen jedoch direkt an die
Klappe der Sicherungsvorrichtung zu drücken.
Sicherung gegen Falschtanken Diesel
Mechanische Vorrichtung, die das ta nken mit Benzin bei einem Fahrzeug mit Dieselmotorisierung verhindert.
Somit werden Beschädigungen am Motor, die durch solch ein Falschtanken verursacht werden, vermieden.
Die sich am
e
i
ngang des t
a
nkbehälters befindende Sicherungsvorrichtung wird nach Abziehen des
tan

kverschlusses sichtbar.
Die Benzin-Zapfpistole stößt beim ein führen in
den ta nkbehälter Ihres Diesel-Fahrzeugs auf
eine Klappe. Das System bleibt gesperrt und
verhindert die Befüllung mit Benzin.
Erzwingen Sie nicht die Befüllung und
führen Sie eine Diesel-Zapfpistole ein.
Funktion
Reisen ins Ausland
Die Zapfpistolen für Diesel können je nach
Land verschieden sein, das Vorhandensein
einer Sicherung gegen Falschtanken kann das
Befüllen des
t
a
nks unmöglich machen.
Vor einer Reise ins Ausland empfehlen wir
Ihnen, beim P
e

uge
Ot-
Händlernetz zu prüfen,
ob Ihr Fahrzeug für die
t
a
nkstellenausstattung
in dem Land, in das Sie reisen, geeignet ist.
Beim ersten Aufleuchten bleiben Ihnen noch
ca. 7

Liter im
t
an

kbehälter.
Füllen Sie unbedingt den
t
a

nk auf, damit Sie
nicht mit leer gefahrenem
t
a

nk liegen bleiben.
2
Öffnen/Schließen

86
DIESEL
508RXH_de_Chap02_ouvertures_ed01-2014
Kraftstoff für Dieselmotoren
Die Dieselmotoren sind so konzipiert, dass sie
mit Biokraftstoffen betrieben werden können,
die den aktuellen und künftigen europäischen
Normen entsprechen (Diesel gemäß der
Norm e
N 5
90, durch den Mineralölhersteller
gemischt mit bis zu 7% Biodiesel gemäß
Nor m
eN

14214).
Die Verwendung jeder anderen Art von
(Bio) -Kraftstoff (reine oder verdünnte
pflanzliche oder tierische Öle, Heizöl,
...)
ist ausdrücklich verboten (
ge

fahr der
Beschädigung des Motors und des
Kraftstoffkreislaufs).
Öffnen/Schließen
