Page 17 of 262

16
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANEL
OCH REGLAGE
REGLAGEKNAPPAR fig. 14
+För att kunna se eller ändra skärm-
bilden och de olika alternativen i upp-
gående riktning eller för att öka det
visade värdet.
MENUSnabbt tryck för åtkomst
ESCtill menyn och/eller gå till nästa
skärm eller bekräfta det önska-
de valet.
Långt tryck för att gå tillbaka till
standardskärmen.
–För att kunna rulla fram skärmbilden
och de olika alternativen nedåt eller
för att minska det visade värdet.
OBSKnapparna +och –aktiverar de oli-
ka funktionerna beroende på de följande
situationerna: Reglering av belysningen
inne i fordonet
– när standardskärmen är aktiverad, kan
ljusstyrkan för instrumentpanelen och bil-
radion regleras.
Inställningsmeny
– rulla fram menyn uppåt eller nedåt;
– tillåter en ökning eller minskning under
inställningarna.
DIGITAL DISPLAY
STANDARDSKÄRM fig. 13
Standardskärmen kan visa de följande in-
dikationerna:
AStrålkastarinställningen (endast med
tända halvljus).
BVägmätare (visar de kilometer, eller
engelska mil, som körts).
CTid (visas alltid, även med nyckeln urd-
ragen och framdörrarna stängda).
OBSMed urdragen nyckel (när minst en
av framdörrna öppnas) tänds displayen och
visar under några sekunder tiden och anta-
let kilometer, eller engelska mil, som körts.
fig. 13F0T0017mfig. 14F0T0025m
001-035 Fiorino SV 16-11-2009 10:10 Pagina 16
Page 18 of 262

17
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANEL
OCH REGLAGE
INSTÄLLNINGSMENY fig. 15
Menyn består av en serie funktioner som
presenteras ”cirkulärt”. De väljs med
knapparna +och –för en tillgång till de
olika alternativen för val och inställning (se-
tup) som ges nedan.
Menyn kan aktiveras genom att trycka lätt
på knappen MENU ESC.
Genom att trycka en gång på knapparna
+och –går det att rulla listan i inställ-
ningsmenyn.
Hanteringsläget ändras härmed beroen-
de på alternativet som väljs.Val av ett menyalternativ
– genom att trycka snabbt på knappen
MENU ESC, välj inställningen av menyn
som skall ändras;
– med knapparna +och –(med enkla
tryck) kan den nya inställningen väljas;
– genom att trycka snabbt på knappen
MENU ESC, spara inställningen i minnet
och gå samtidigt tillbaka till samma meny-
alternativ som valdes tidigare.
Val av ”Inställning av klockan”
– genom att trycka snabbt på knappen
MENU ESC, välj den första datan som
skall ändras (timmar);
– med knapparna +och –(med enkla
tryck) kan den nya inställningen väljas;
– genom att trycka snabbt på knappen
MENU ESC, spara inställningen i minnet
och gå samtidigt till nästa alternativ i in-
ställningsmenyn (minuter);
– efter att de ställts in med samma pro-
cedur, går du tillbaka till samma menyal-
ternativ som valdes tidigare.Genom att trycka länge på knappen
MENU ESC
– om du befinner dig på menynivån, läm-
nar du inställningsmenyns miljö;
– om du befinner dig på inställningsnivån
för ett menyalternativ, går du tillbaka till
menynnivån;
– endast ändringar som redan sparats i min-
net av användaren sparas (redan bekräftade
med knappen MENU ESC).
Inställningsmenyns miljö är tidsinställd. Ef-
ter att menyn lämnats på grund av den-
na tidsinställning sparas endast ändring-
ar som redan sparats i minnet av använ-
daren (redan bekräftade med knappen
MENU ESC).
001-035 Fiorino SV 16-11-2009 10:10 Pagina 17
Page 19 of 262
18
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANEL
OCH REGLAGE

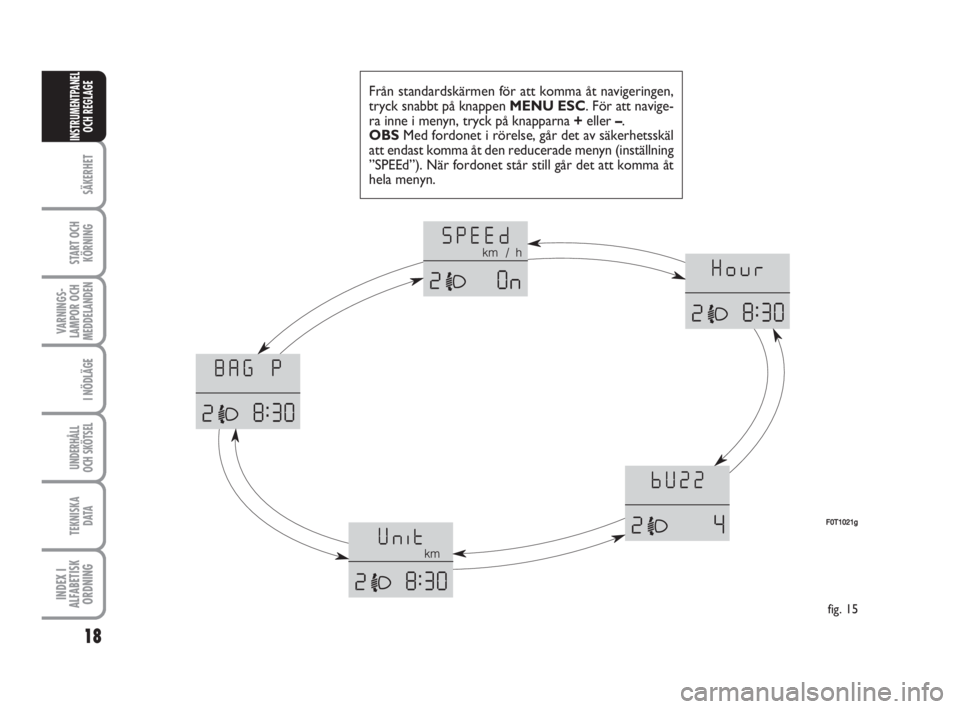

Från standardskärmen för att komma åt navigeringen,
tryck snabbt på knappen MENU ESC. För att navige-
ra inne i menyn, tryck på knapparna +eller –.
OBSMed fordonet i rörelse, går det av säkerhetsskäl
att endast komma åt den reducerade menyn (inställning
”SPEEd”). När fordonet står still går det att komma åt
hela menyn.
fig. 15
F0T1021g
001-035 Fiorino SV 16-11-2009 10:10 Pagina 18
Page 20 of 262

19
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANEL
OCH REGLAGE
Inställning av hastighetsgräns
(SPEEd)
Denna funktion gör att du kan ställa in has-
tighetsgränsen (km/h eller mph), över vil-
ken användaren underrättas (se kapitlet
”Varningslampor och meddelanden”).
För att ställa in den önskade hastigheten,
gör så här:
– tryck snabbt på knappen MENU ESC.
Displayen visar texten (SPEEd) och måt-
tenheten som tidigare ställts in (km/h)
eller (mph);
– tryck på knappen+eller –för att välja
aktivera (On) eller inaktivera (OFF) has-
tighetsgränsen;
– om funktionen redan aktiverats (On)
med knapparna +eller –välj den önska-
de hastighetsgränsen och tryck på MENU
ESCför att bekräfta valet;
OBSDet går att ställa in mellan 30 och
200 km/h, eller 20 och 125 mph bero-
ende på måttenheten som ställts in tidi-
gare (se avsnittet ”Inställning av måtten-
heten”) som beskrivs nedan. Varje tryck
på knappen +/–medför en ök-
ning/minskning med 5 enheter. Genom
att hålla ner knappen +/–görs en auto-
matisk snabb ökning/minskning. När det
önskade valet uppnåtts, slutför regle-
ringen med enkla tryck.– tryck på knappen MENU ESCmed
snabbt tryck för att gå tillbaka till menyns
skärm eller tryck länge på knappen för
att gå tillbaka till standardskärmen utan
att spara.
Om inställningen skall annulleras, gör så här:
– tryck snabbt på knappen MENU ESC
displayen blinkar och visar (On);
– tryck på knappen –displayen blinkar och
visar (Off);
– tryck snabbt på knappen MENU ESC
för att gå tillbaka till menyns skärm eller
tryck länge på knappen för att gå tillbaka
till standardskärmen utan att spara.
Inställning av klockan (Timma)
Denna funktion gör att du kan ställa in
klockan.
Gör så här för att ställa in den:
– tryck snabbt på knappen MENU ESC,
displayen visar ”timmar” blinkande;
– tryck på knappen +eller –för att utfö-
ra inställningen;
– tryck snabbt på knappen MENU ESC,
displayen visar ”minuter” blinkande;– tryck snabbt på knappen +eller –för att
ställa in;
– tryck snabbt på knappen MENU ESC
för att gå tillbaka till menyns skärm eller
tryck länge på knappen för att gå tillbaka
till standardskärmen utan att spara.
Reglering av summerns volym
(bUZZ)
Denna funktion gör att du kan ställa in ljud-
signalens volym (summer) som avges sam-
tidigt som ett fel/varning visas och när knap-
parna MENU ESC,+och –trycks ner.
För att ställa in den önskade volymen,
gör så här:
– tryck snabbt på knappen MENU ESC,
displayen visar (bUZZ);
– tryck på knappen +eller –
för att välja
den önskade volymnivån (kan regleras på
8 nivåer).
– tryck snabbt på knappen MENU ESC
för att gå tillbaka till menyns skärm eller
tryck länge på knappen för att gå tillbaka
till standardskärmen utan att spara.
001-035 Fiorino SV 16-11-2009 10:10 Pagina 19
Page 21 of 262

20
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANEL
OCH REGLAGE

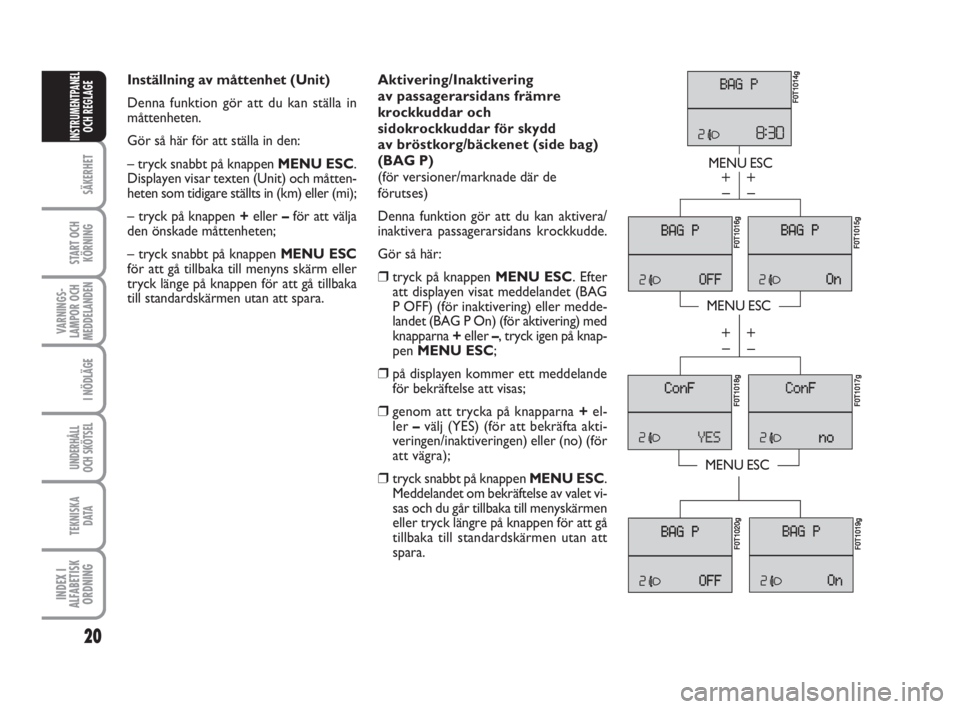

Inställning av måttenhet (Unit)
Denna funktion gör att du kan ställa in
måttenheten.
Gör så här för att ställa in den:
– tryck snabbt på knappen MENU ESC.
Displayen visar texten (Unit) och måtten-
heten som tidigare ställts in (km) eller (mi);
– tryck på knappen +eller –för att välja
den önskade måttenheten;
– tryck snabbt på knappen MENU ESC
för att gå tillbaka till menyns skärm eller
tryck länge på knappen för att gå tillbaka
till standardskärmen utan att spara.Aktivering/Inaktivering
av passagerarsidans främre
krockkuddar och
sidokrockkuddar för skydd
av bröstkorg/bäckenet (side bag)
(BAG P)
(för versioner/marknade där de
förutses)
Denna funktion gör att du kan aktivera/
inaktivera passagerarsidans krockkudde.
Gör så här:
❒tryck på knappen MENU ESC. Efter
att displayen visat meddelandet (BAG
P OFF) (för inaktivering) eller medde-
landet (BAG P On) (för aktivering) med
knapparna +eller –, tryck igen på knap-
pen MENU ESC;
❒på displayen kommer ett meddelande
för bekräftelse att visas;
❒genom att trycka på knapparna +el-
ler –välj (YES) (för att bekräfta akti-
veringen/inaktiveringen) eller (no) (för
att vägra);
❒tryck snabbt på knappen MENU ESC.
Meddelandet om bekräftelse av valet vi-
sas och du går tillbaka till menyskärmen
eller tryck längre på knappen för att gå
tillbaka till standardskärmen utan att
spara.
MENU ESC
MENU ESC
MENU ESC
– +
– +
– +
– +
F0T1014g
F0T1015g F0T1016g F0T1018g
F0T1017g F0T1020g
F0T1019g
001-035 Fiorino SV 16-11-2009 10:10 Pagina 20
Page 22 of 262

21
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANEL
OCH REGLAGE

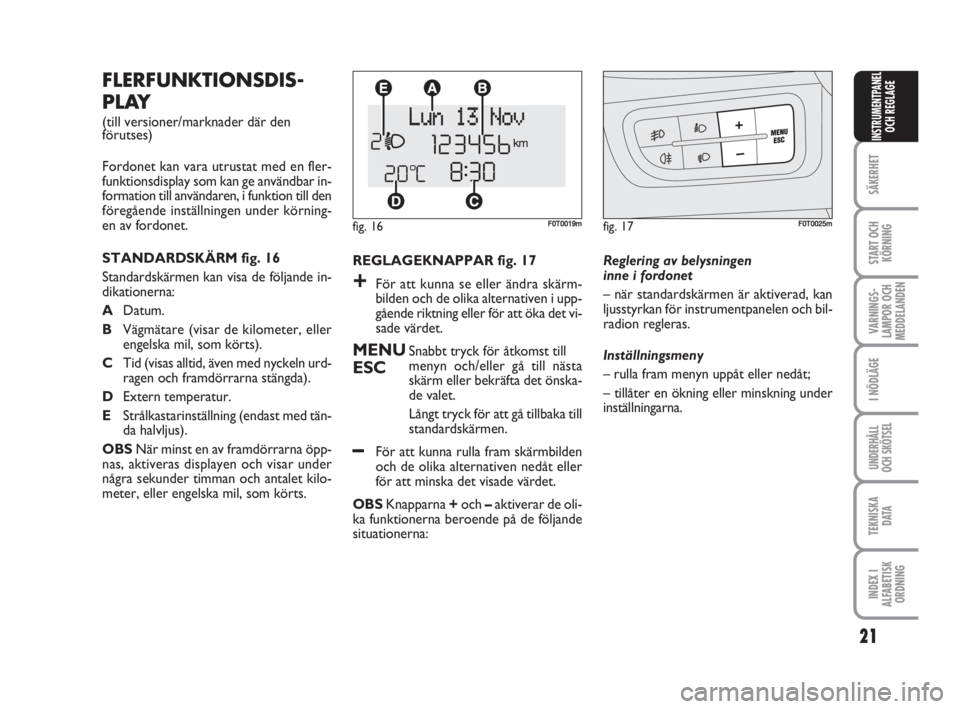

FLERFUNKTIONSDIS-
PLAY
(till versioner/marknader där den
förutses)
Fordonet kan vara utrustat med en fler-
funktionsdisplay som kan ge användbar in-
formation till användaren, i funktion till den
föregående inställningen under körning-
en av fordonet.
STANDARDSKÄRM fig. 16
Standardskärmen kan visa de följande in-
dikationerna:
ADatum.
BVägmätare (visar de kilometer, eller
engelska mil, som körts).
CTid (visas alltid, även med nyckeln urd-
ragen och framdörrarna stängda).
DExtern temperatur.
EStrålkastarinställning (endast med tän-
da halvljus).
OBSNär minst en av framdörrarna öpp-
nas, aktiveras displayen och visar under
några sekunder timman och antalet kilo-
meter, eller engelska mil, som körts.
fig. 16F0T0019mfig. 17F0T0025m
REGLAGEKNAPPAR fig. 17
+För att kunna se eller ändra skärm-
bilden och de olika alternativen i upp-
gående riktning eller för att öka det vi-
sade värdet.
MENUSnabbt tryck för åtkomst till
ESCmenyn och/eller gå till nästa
skärm eller bekräfta det önska-
de valet.
Långt tryck för att gå tillbaka till
standardskärmen.
–För att kunna rulla fram skärmbilden
och de olika alternativen nedåt eller
för att minska det visade värdet.
OBSKnapparna +och –aktiverar de oli-
ka funktionerna beroende på de följande
situationerna: Reglering av belysningen
inne i fordonet
– när standardskärmen är aktiverad, kan
ljusstyrkan för instrumentpanelen och bil-
radion regleras.
Inställningsmeny
– rulla fram menyn uppåt eller nedåt;
– tillåter en ökning eller minskning under
inställningarna.
001-035 Fiorino SV 16-11-2009 10:10 Pagina 21
Page 23 of 262

22
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANEL
OCH REGLAGE
Val av ett menyalternativ med undermeny:
– genom att trycka snabbt på knappen
MENU ESC, kan det första alternativet
i undermenyn visas;
– med knapparna +eller –(med enkla
tryck) kan alla alternativ i undermenyn rul-
las igenom;
– genom att trycka snabbt på knappen
MENU ESC, kan du välja undermenyns
alternativ som visas och komma åt mot-
svarande inställningsmeny;
– med knapparna +eller –(med enkla
tryck) kan den nya inställningen för detta
undermenyalternativ väljas;
– genom att trycka snabbt på knappen
MENU ESC, sparas inställningen i min-
net och går samtidigt tillbaka till samma
undermenyalternativ som valdes tidigare. INSTÄLLNINGSMENY fig. 18
Menyn består av en serie funktioner som
presenteras ”cirkulärt”. De väljs med
knapparna +och –för en tillgång till de
olika alternativen för val och inställning (se-
tup) som ges nedan. För vissa alternativ
(Inställning av klockan och Måttenhet)
finns det en undermeny.
Inställningsmenyn kan aktiveras genom att
trycka snabbt på knappen MENU ESC.
Genom att trycka en gång på knapparna
+o –går det att rulla listan i inställ-
ningsmenyn.
Hanteringsläget ändras härmed beroende
på egenskaperna för alternativet som väljs.
Val av ett menyalternativ utan undermeny:
– genom att trycka snabbt på knappen
MENU ESC, välj inställningen av huvud-
menyn som skall ändras;
– med knapparna +eller –(med enkla
tryck) kan den nya inställningen väljas;
– genom att trycka snabbt på knappen
MENU ESC, sparas inställningen i min-
net och går samtidigt tillbaka till samma
huvudmenyalternativ som valdes tidigare.Val av ”Datum” och
”Inställning av klockan”:
– genom att trycka snabbt på knappen
MENU ESC, välj det första värdet som
skall ändras (t.ex. timmar/minuter eller
år/månad/dag);
– med knapparna +eller –(med enkla
tryck) kan den nya inställningen väljas;
– genom att trycka snabbt på knappen
MENU ESCkan inställningen sparas i
minnet och samtidigt gå till nästa alterna-
tiv i inställningsmenyn. Om det är det sis-
ta, går du tillbaka till samma menyalterna-
tiv som valdes tidigare.
Genom att trycka länge på knappen
MENU ESC:
– om du befinner dig på huvudmenynivån,
lämnar du inställningsmenyns miljö;
– om du befinner dig på en annan punkt
i menyn (inställningsnivån för ett under-
menyalternativ, undermenynivån eller in-
ställningsnivån för ett alternativ i huvud-
menyn), lämnar du huvudmenyns nivå;
– endast ändringar som redan sparats i min-
net av användaren sparas (redan bekräftade
med knappen MENU ESC).
Inställningsmenyns miljö är tidsinställd.
Efter att menyn lämnats på grund av den-
na tidsinställning sparas endast ändring-
ar som redan sparats i minnet av använ-
daren (redan bekräftade med knappen
MENU ESC).
001-035 Fiorino SV 16-11-2009 10:10 Pagina 22
Page 24 of 262

23
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANEL
OCH REGLAGE
Dag
ÅrMånad
Deutsch
Português
English
Español
Français
Italiano
Nederland
Turkçe Exempel:
fig. 18 Exempel:
Från standardskärmen för att komma åt navigeringen,
tryck snabbt på knappen MENU ESC. För att navige-
ra inne i menyn, tryck på knapparna +eller –.
OBSMed fordonet i rörelse, kan endast den reduce-
rade menyn kommas åt av säkerhetsskäl (inställning
”Ljuds. hastighet”). När fordonet står still går det att
komma åt hela menyn.
F0T1000g
MENU ESC
tryck snabbt
på knappen+
– +
–
– +
+
–
+–
–
– +
+++ ––––
++ +
– +
–
LÄMNA MENYLJUDS HASTIGHET
STÄLL IN TID
STÄLL IN DATUM
SE RADIO
AUTOCLOSE
MÅTTENHET
SPRÅK VOLYM VARNINGAR VOL. KNAPPAR BUZZ. SÄKERHETSBÄLTEN (
*) SERVICEPASSEGGERARKUDDE
(*) Funktionen kan endast visas efter att systemet S.B.R. inaktiverats av Fiats servicenät.
–+
DATA TRIP B
MENU ESC
tryck snabbt
på knappen
001-035 Fiorino SV 16-11-2009 10:10 Pagina 23
