2014 FIAT FIORINO Drift- och underhållshandbok (in Swedish)

144
VARNINGS-
LAMPOR OCH
MEDDELANDEN
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
Kombiversioner
För att byta lampan, gör så här:
❒tryck på knappen A-fig. 44och avlägs-
na den borttagbara takbelysningen B;
❒avlägsna takbelysningen i den riktning
som anges av pilen; ❒stäng skyddet B-fig. 42och fäst tak-
belysningen på sitt säte och se till att
den fästs riktigt.
fig. 44
A
U
T
O
F0T0108mfig. 45
A
U
T
O
F0T0109mfig. 43F0T0024m
❒byt ut lampan C-fig. 45genom att los-
sa den från sidokontakterna. Sätt i den
nya lampan och se till att den fästs kor-
rekt mellan kontakterna.
123-154 Fiorino SV 19-08-2009 14:04 Pagina 144

145
VARNINGS-
LAMPOR OCH
MEDDELANDEN
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE

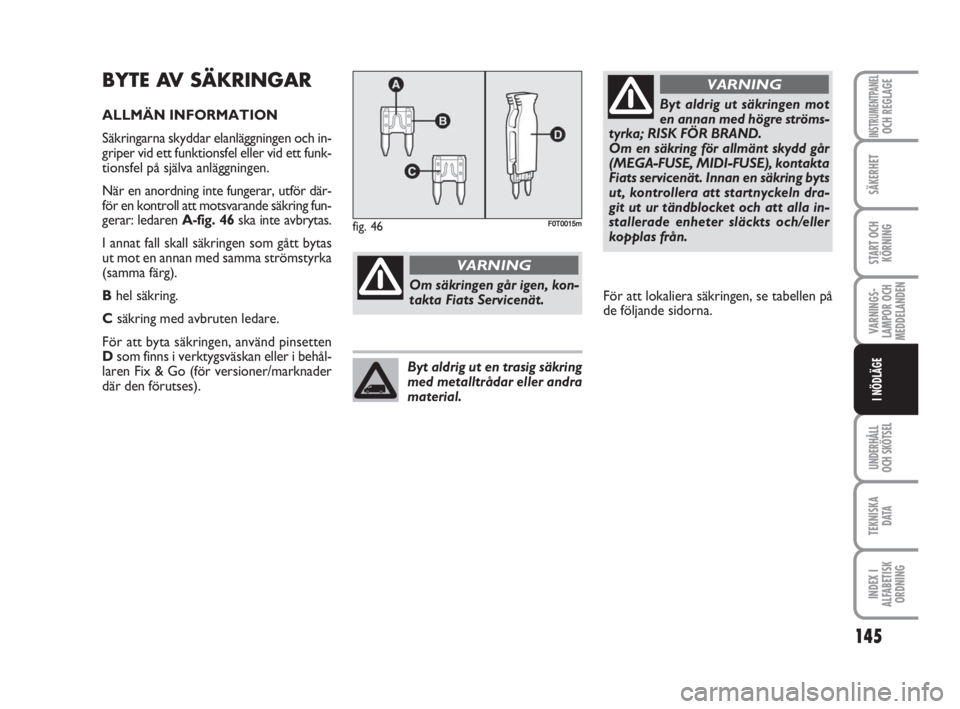

BYTE AV SÄKRINGAR
ALLMÄN INFORMATION
Säkringarna skyddar elanläggningen och in-
griper vid ett funktionsfel eller vid ett funk-
tionsfel på själva anläggningen.
När en anordning inte fungerar, utför där-
för en kontroll att motsvarande säkring fun-
gerar: ledaren A-fig. 46ska inte avbrytas.
I annat fall skall säkringen som gått bytas
ut mot en annan med samma strömstyrka
(samma färg).
Bhel säkring.
Csäkring med avbruten ledare.
För att byta säkringen, använd pinsetten
Dsom finns i verktygsväskan eller i behål-
laren Fix & Go (för versioner/marknader
där den förutses).
Om säkringen går igen, kon-
takta Fiats Servicenät.
VARNING
Byt aldrig ut säkringen mot
en annan med högre ströms-
tyrka; RISK FÖR BRAND.
Om en säkring för allmänt skydd går
(MEGA-FUSE, MIDI-FUSE), kontakta
Fiats servicenät. Innan en säkring byts
ut, kontrollera att startnyckeln dra-
git ut ur tändblocket och att alla in-
stallerade enheter släckts och/eller
kopplas från.
VARNING
Byt aldrig ut en trasig säkring
med metalltrådar eller andra
material.
fig. 46F0T0015m
För att lokaliera säkringen, se tabellen på
de följande sidorna.
123-154 Fiorino SV 19-08-2009 14:04 Pagina 145

146
VARNINGS-
LAMPOR OCH
MEDDELANDEN
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE

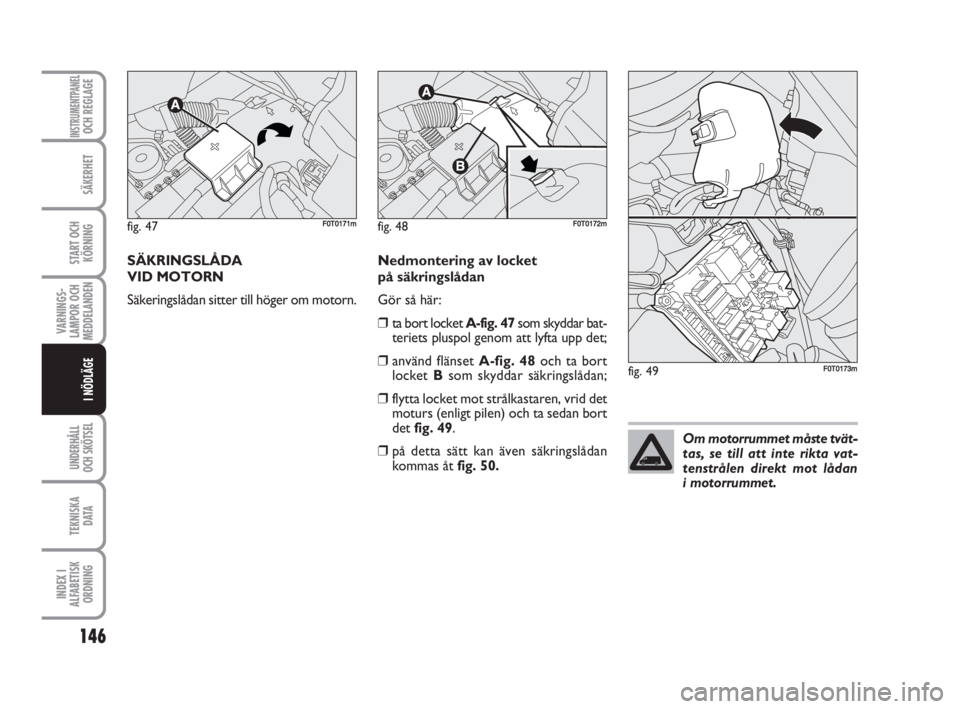

SÄKRINGSLÅDA
VID MOTORN
Säkeringslådan sitter till höger om motorn.Nedmontering av locket
på säkringslådan
Gör så här:
❒ta bort locket A-fig. 47som skyddar bat-
teriets pluspol genom att lyfta upp det;
❒använd flänset A-fig. 48och ta bort
locket Bsom skyddar säkringslådan;
❒flytta locket mot strålkastaren, vrid det
moturs (enligt pilen) och ta sedan bort
det fig. 49.
❒på detta sätt kan även säkringslådan
kommas åt fig. 50.
fig. 47F0T0171mfig. 48F0T0172m
fig. 49F0T0173m
Om motorrummet måste tvät-
tas, se till att inte rikta vat-
tenstrålen direkt mot lådan
i motorrummet.
123-154 Fiorino SV 19-08-2009 14:04 Pagina 146

147
VARNINGS-
LAMPOR OCH
MEDDELANDEN
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE

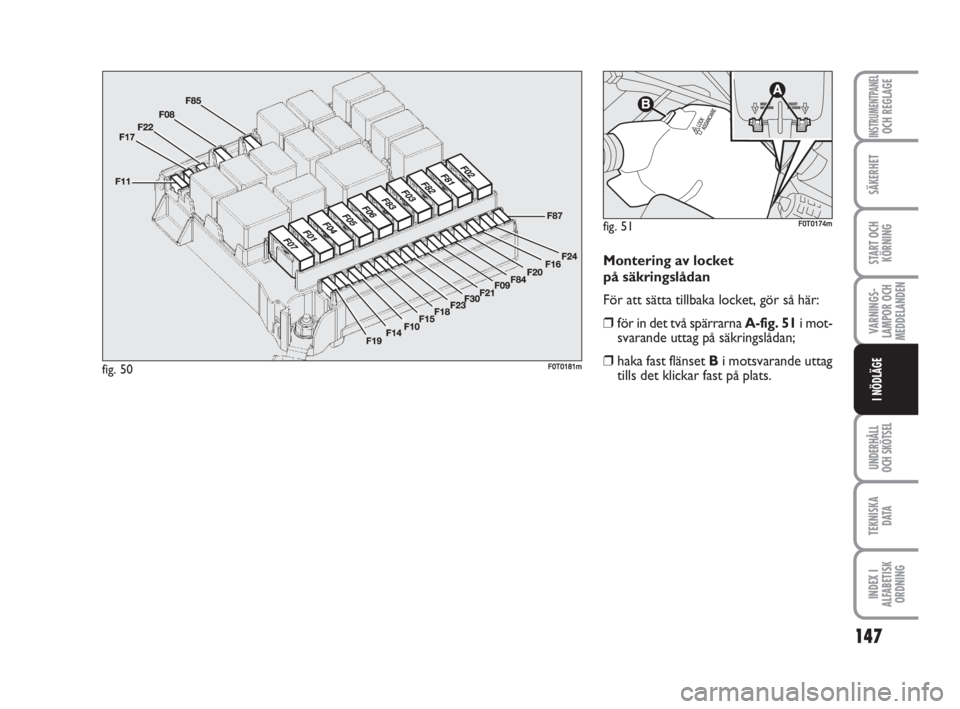

Montering av locket
på säkringslådan
För att sätta tillbaka locket, gör så här:
❒för in det två spärrarna A-fig. 51i mot-
svarande uttag på säkringslådan;
❒haka fast flänset Bi motsvarande uttag
tills det klickar fast på plats.
fig. 50F0T0181m
fig. 51F0T0174m
123-154 Fiorino SV 19-08-2009 14:04 Pagina 147

148
VARNINGS-
LAMPOR OCH
MEDDELANDEN
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE

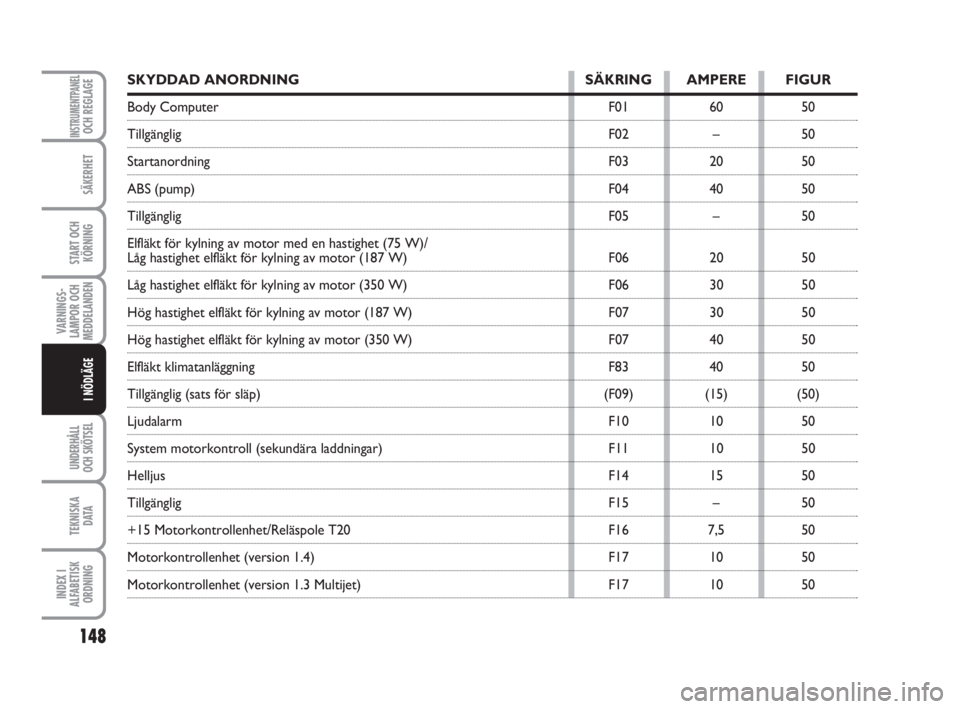

SKYDDAD ANORDNING SÄKRING AMPERE FIGUR
Body Computer F01 60 50
Tillgänglig F02 – 50
Startanordning F03 20 50
ABS (pump) F04 40 50
Tillgänglig F05 – 50
Elfläkt för kylning av motor med en hastighet (75 W)/
Låg hastighet elfläkt för kylning av motor (187 W) F06 20 50
Låg hastighet elfläkt för kylning av motor (350 W) F06 30 50
Hög hastighet elfläkt för kylning av motor (187 W) F07 30 50
Hög hastighet elfläkt för kylning av motor (350 W) F07 40 50
Elfläkt klimatanläggning F83 40 50
Tillgänglig (sats för släp) (F09) (15) (50)
Ljudalarm F10 10 50
System motorkontroll (sekundära laddningar) F11 10 50
Helljus F14 15 50
Tillgänglig F15 – 50
+15 Motorkontrollenhet/Reläspole T20 F16 7,5 50
Motorkontrollenhet (version 1.4) F17 10 50
Motorkontrollenhet (version 1.3 Multijet) F17 10 50
123-154 Fiorino SV 19-08-2009 14:04 Pagina 148

149
VARNINGS-
LAMPOR OCH
MEDDELANDEN
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE

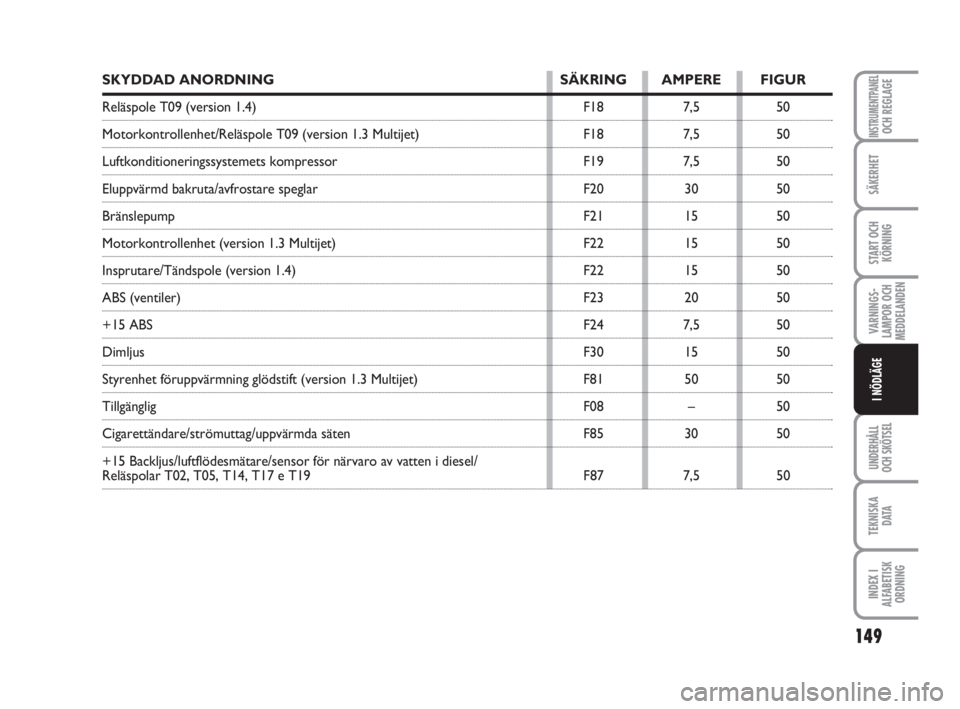

SKYDDAD ANORDNING SÄKRING AMPERE FIGUR
Reläspole T09 (version 1.4) F18 7,5 50
Motorkontrollenhet/Reläspole T09 (version 1.3 Multijet) F18 7,5 50
Luftkonditioneringssystemets kompressor F19 7,5 50
Eluppvärmd bakruta/avfrostare speglar F20 30 50
Bränslepump F21 15 50
Motorkontrollenhet (version 1.3 Multijet) F22 15 50
Insprutare/Tändspole (version 1.4) F22 15 50
ABS (ventiler) F23 20 50
+15 ABS F24 7,5 50
Dimljus F30 15 50
Styrenhet föruppvärmning glödstift (version 1.3 Multijet) F81 50 50
Tillgänglig F08 – 50
Cigarettändare/strömuttag/uppvärmda säten F85 30 50
+15 Backljus/luftflödesmätare/sensor för närvaro av vatten i diesel/
Reläspolar T02, T05, T14, T17 e T19 F87 7,5 50
123-154 Fiorino SV 19-08-2009 14:04 Pagina 149

150
VARNINGS-
LAMPOR OCH
MEDDELANDEN
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE

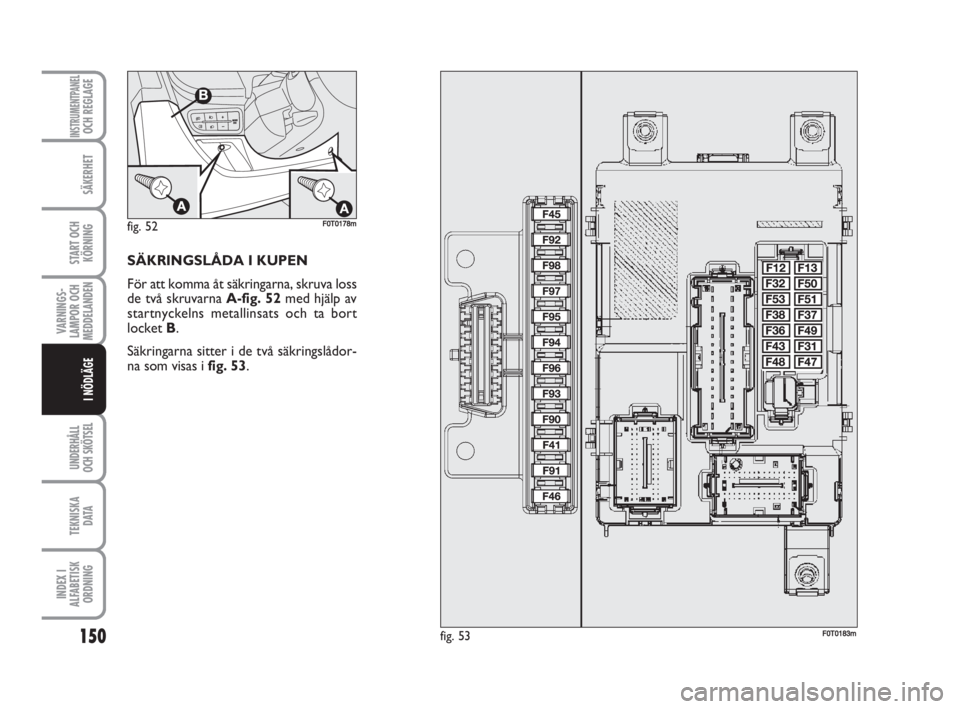

SÄKRINGSLÅDA I KUPEN
För att komma åt säkringarna, skruva loss
de två skruvarna A-fig. 52 med hjälp av
startnyckelns metallinsats och ta bort
locket B.
Säkringarna sitter i de två säkringslådor-
na som visas i fig. 53.
fig. 52F0T0178m
fig. 53F0T0183m
123-154 Fiorino SV 19-08-2009 14:04 Pagina 150

151
VARNINGS-
LAMPOR OCH
MEDDELANDEN
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
SKYDDAD ANORDNING SÄKRING AMPERE FIGUR
Halvljus (passagerarsidan) F12 7,5 53
Halvljus (förarsidan)/Korrektor strålkastarinställning F13 7,5 53
INT/A reläspole SCM F31 5 53
Tidsinställd invändig belysning F32 7,5 53
Nod Radio/styrenhet för Bluetooth-systemet/Nod Blue&Me/Uttag
för felsökning EOBD-system/styrenhet volymetriskt larm/styrenhet larmsiren F36 10 53
Nod instrumentpanel/reglage stoppljud (NA) F37 5 53
Styrdon lås på dörrar/baklucka F38 20 53
Tvåriktad pump vindrutespolare/bakrutespolare F43 15 53
Främre fönsterhiss (förarsida) F47 20 53
Främre fönsterhiss (passagerarsida) F48 20 53
Belysning av reglage/styrenhet parkeringssensorer/reglage externa
elektriska speglar/styrenhet volymetriska larm F49 5 53
Styrenhet för airbag F50 7,5 53
INT nod Radio/ styrenhet för Bluetooth-systemet/Nod Blue&Me/rörelse
externa elektriska speglar/brytare koppling/reglage stoppljus (NC) F51 5 53
Nod instrumentpanel F53 5 53
