2014 FIAT FIORINO Drift- och underhållshandbok (in Swedish)

176
VARNINGS-
LAMPOR OCH
MEDDELANDEN
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
SÄTEN OCH DELAR AV TYG
Avlägsna damm med en mjuk borste el-
ler med en dammsugare. För en bättre
rengöring av tygklädseln rekommenderas
att borsten fuktas.
Gnugga sätena med en svamp som fuk-
tats med vatten och ett neutralt rengö-
ringsmedel.
PLASTDELAR
Det rekommenderas att utföra en normal
rengöring av de invändiga plastdelarna med
en trasa som fuktats med vatten och neu-
tralt rengöringsmedel. För borttagning av
fettfläckar eller motståndskraftiga fläckar,
använd specifika produkter för rengöring
av plast, utan lösningsmedel och som till-
verkats för att inte försämra ytan och fär-
gen på komponenterna.
VARNING Använd inte alkohol eller
bensin för att göra rent instrumentpa-
nelens ruta.RATT/VÄXELSPAKENS
KNOPP/HANDBROMS
AV SKINN
(för versioner/marknader där den
förutses)
Rengöringen av dessa komponenter skall
endast göras med vatten och neutral tvål.
Använd aldrig alkohol eller alkoholbase-
rade produkter.
Innan en användning av specifika produk-
ter för rengöring av de invändiga delarna,
se till att produkten inte innehåller alko-
hol och/eller alkoholbaserade ämnen ge-
nom att noggrant läsa produktens etikett.
Om det droppar rengöringsmedel för vind-
rutan på rattens/växelspakens/handbrom-
sens läder skall de omedelbart avlägsnas och
tvätta av området med vatten och neutral
tvål.
VARNING Vid en användning av ett stöld-
lås för ratten, rekommenderas att det pla-
ceras försiktigt för att undvika nötningar

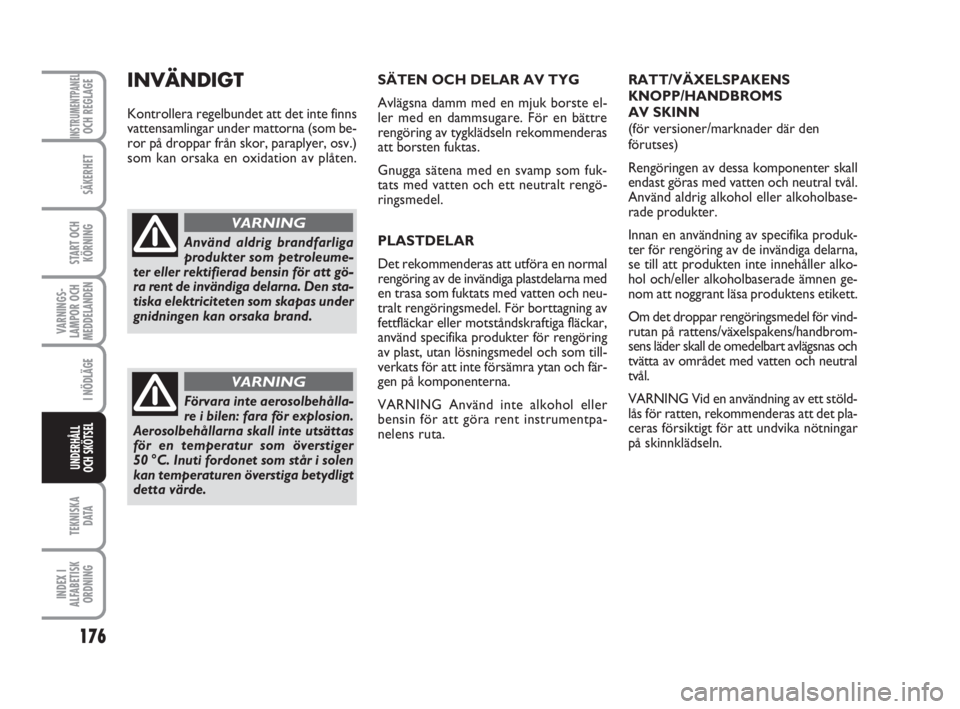

på skinnklädseln.INVÄNDIGT
Kontrollera regelbundet att det inte finns
vattensamlingar under mattorna (som be-
ror på droppar från skor, paraplyer, osv.)
som kan orsaka en oxidation av plåten.
Använd aldrig brandfarliga
produkter som petroleume-
ter eller rektifierad bensin för att gö-
ra rent de invändiga delarna. Den sta-
tiska elektriciteten som skapas under
gnidningen kan orsaka brand.
VARNING
Förvara inte aerosolbehålla-
re i bilen: fara för explosion.
Aerosolbehållarna skall inte utsättas
för en temperatur som överstiger
50 °C. Inuti fordonet som står i solen
kan temperaturen överstiga betydligt
detta värde.
VARNING
155-176 Fiorino SV 14-01-2010 14:51 Pagina 176

177
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
INDEX
I ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
TEKNISKA
D ATA

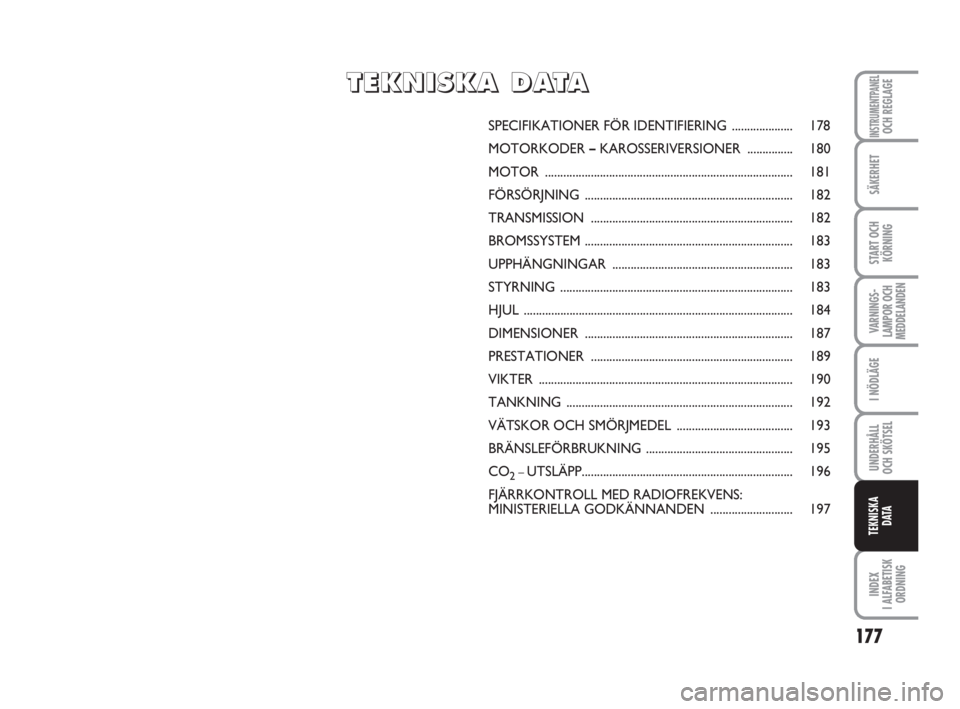

SPECIFIKATIONER FÖR IDENTIFIERING .................... 178
MOTORKODER −KAROSSERIVERSIONER ............... 180
MOTOR ................................................................................. 181
FÖRSÖRJNING .................................................................... 182
TRANSMISSION .................................................................. 182
BROMSSYSTEM .................................................................... 183
UPPHÄNGNINGAR ........................................................... 183
STYRNING ............................................................................ 183
HJUL ........................................................................................ 184
DIMENSIONER .................................................................... 187
PRESTATIONER .................................................................. 189
VIKTER ................................................................................... 190
TANKNING .......................................................................... 192
VÄTSKOR OCH SMÖRJMEDEL ...................................... 193
BRÄNSLEFÖRBRUKNING ................................................ 195
CO
2 –UTSLÄPP..................................................................... 196
FJÄRRKONTROLL MED RADIOFREKVENS:
MINISTERIELLA GODKÄNNANDEN ........................... 197
T T
E E
K K
N N
I I
S S
K K
A A
D D
A A
T T
A A
177-197 Fiorino SV 14-01-2010 14:50 Pagina 177

178
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
INDEX
I ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
TEKNISKA
D ATA
MÄRKSKYLT MED
IDENTIFIERINGSDATA fig. 2
Sitter bak på fordonet och bär följande
identifieringsdata:
BTypgodkännandenummer.
CIdentifieringsnummer för typen av
fordon.
DChassits progressiva tillverkningsnummer.
EMax. tillåten vikt för fordonet med full
last.
FMax. tillåten vikt för fordonet med full
last och med släp.GMax. tillåten vikt på den första axeln
(fram).
HMax. tillåten vikt på den andra axeln
(bak).
IMotortyp.
LKod för karosseriversion.
MReservdelsnummer.
NKorrekt koefficientvärde för rökgrad
(för dieselmotorer).
SPECIFIKATIONER FÖR
IDENTIFIERING
Det rekommenderas att skriva ner beteck-
ningarna för identifiering. Identifieringsdatan
som tryckts och står på märkskyltarna och
deras utplacering är de följande fig. 1:
AMärkskylt med identifieringsdata
BMärkning av bilchassit
CMärkplåt för karossens lack
DMärkning av motorn.
fig. 1F0T0175mfig. 2F0T0011m
177-197 Fiorino SV 14-01-2010 14:50 Pagina 178

179
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
INDEX
I ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
TEKNISKA
D ATA

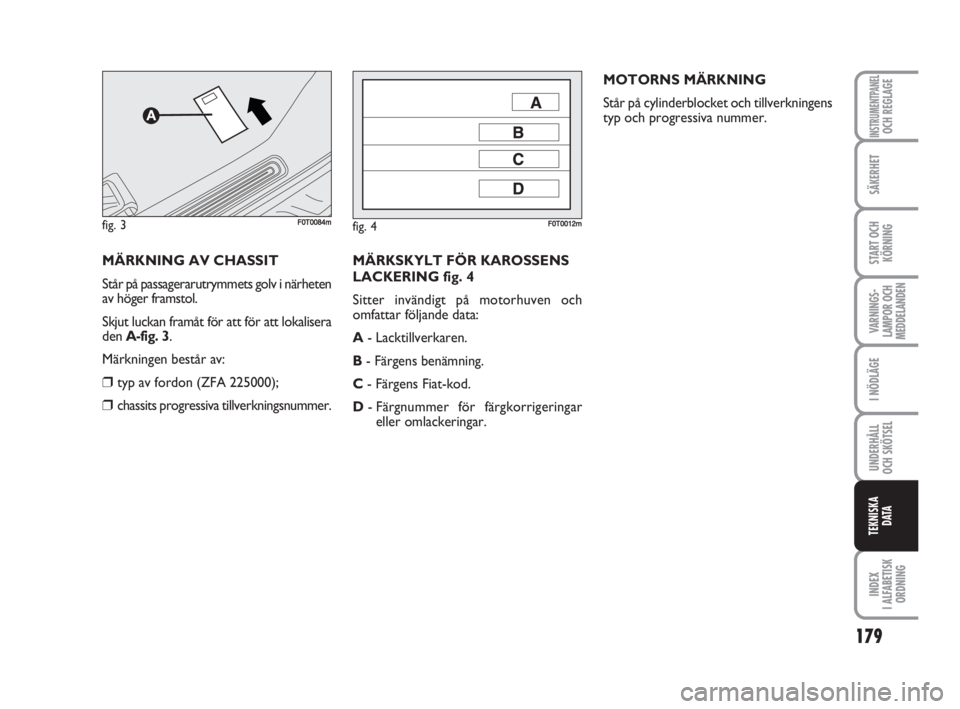

MÄRKSKYLT FÖR KAROSSENS
LACKERING fig. 4
Sitter invändigt på motorhuven och
omfattar följande data:
A- Lacktillverkaren.
B- Färgens benämning.
C- Färgens Fiat-kod.
D- Färgnummer för färgkorrigeringar
eller omlackeringar.MOTORNS MÄRKNING
Står på cylinderblocket och tillverkningens
typ och progressiva nummer.
MÄRKNING AV CHASSIT
Står på passagerarutrymmets golv i närheten
av höger framstol.
Skjut luckan framåt för att för att lokalisera
den A-fig. 3.
Märkningen består av:
❒typ av fordon (ZFA 225000);
❒chassits progressiva tillverkningsnummer.
fig. 4F0T0012mfig. 3F0T0084m
177-197 Fiorino SV 14-01-2010 14:50 Pagina 179

180
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
INDEX
I ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
TEKNISKA
D ATA

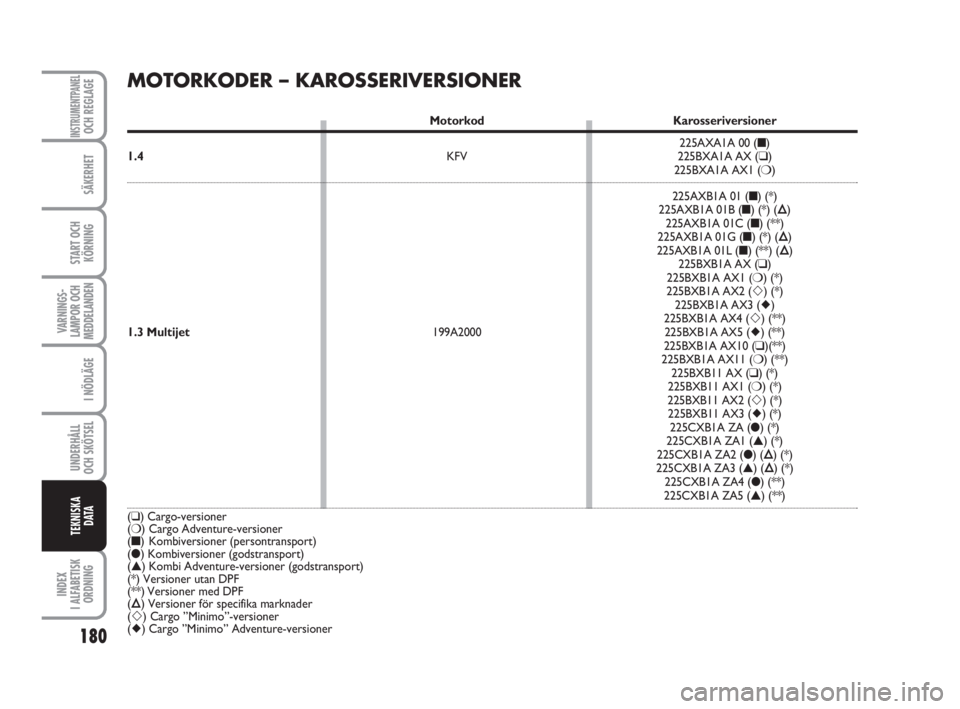

MOTORKODER – KAROSSERIVERSIONER
Motorkod Karosseriversioner
225AXA1A 00 (■)
1.4 KFV 225BXA1A AX (
❑)225BXA1A AX1 (❍)
225AXB1A 01 (■) (*)
225AXB1A 01B (■) (*) (Õ)
225AXB1A 01C (■) (**)
225AXB1A 01G (■) (*) (Õ)
225AXB1A 01L (■) (**) (Õ)
225BXB1A AX (
❑)
225BXB1A AX1 (❍) (*)
225BXB1A AX2 (
) (*)
225BXB1A AX3 ()
225BXB1A AX4 (
) (**)
1.3 Multijet199A2000 225BXB1A AX5 () (**)
225BXB1A AX10 (
❑)(**)
225BXB1A AX11 (❍) (**)
225BXB11 AX (❑) (*)
225BXB11 AX1 (❍) (*)
225BXB11 AX2 (
) (*)
225BXB11 AX3 () (*)
225CXB1A ZA (●) (*)
225CXB1A ZA1 (▲) (*)
225CXB1A ZA2 (●) (Õ) (*)
225CXB1A ZA3 (▲) (Õ) (*)
225CXB1A ZA4 (●) (**)
225CXB1A ZA5 (▲) (**)
(❑) Cargo-versioner
(❍) Cargo Adventure-versioner
(
■) Kombiversioner (persontransport)
(●) Kombiversioner (godstransport)
(▲) Kombi Adventure-versioner (godstransport)
(*) Versioner utan DPF
(**) Versioner med DPF
(Õ) Versioner för specifika marknader
(
) Cargo ”Minimo”-versioner
() Cargo ”Minimo” Adventure-versioner
177-197 Fiorino SV 14-01-2010 14:50 Pagina 180

181
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
INDEX
I ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
TEKNISKA
D ATA

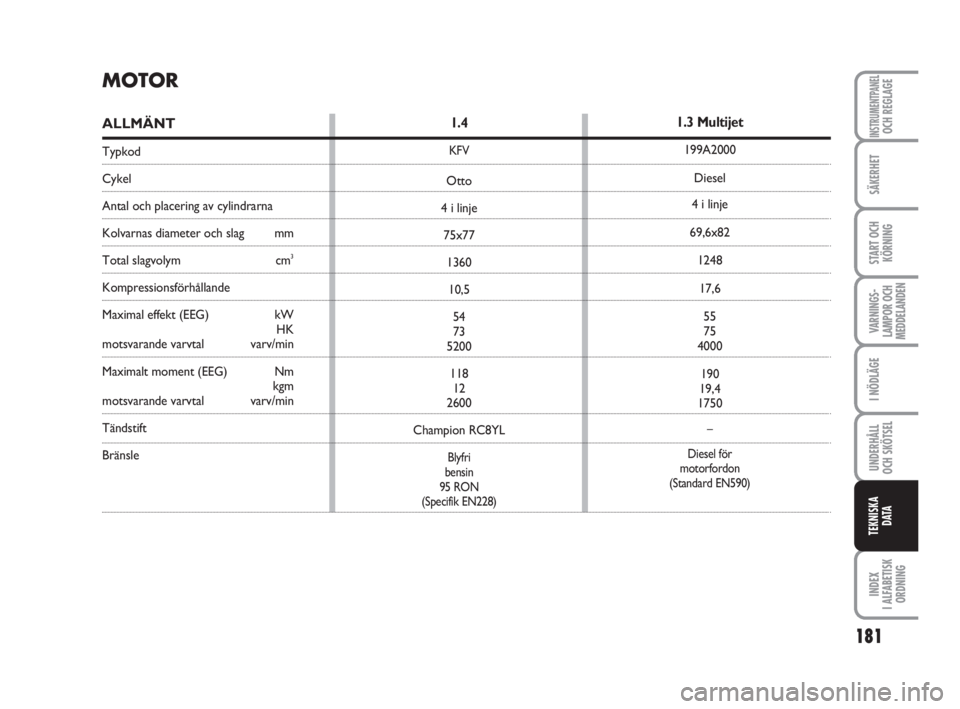

MOTOR
ALLMÄNT
Typkod
Cykel
Antal och placering av cylindrarna
Kolvarnas diameter och slag mm
Total slagvolym cm3
Kompressionsförhållande
Maximal effekt (EEG) kW
HK
motsvarande varvtal varv/min
Maximalt moment (EEG) Nm
kgm
motsvarande varvtal varv/min
Tändstift
Bränsle
1.4
KFV
Otto
4 i linje
75x77
1360
10,5
54
73
5200
118
12
2600
Champion RC8YL
Blyfri
bensin
95 RON
(Specifik EN228)
1.3 Multijet
199A2000
Diesel
4 i linje
69,6x82
1248
17,6
55
75
4000
190
19,4
1750
–
Diesel för
motorfordon
(Standard EN590)
177-197 Fiorino SV 14-01-2010 14:50 Pagina 181

182
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
INDEX
I ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
TEKNISKA
D ATA
FÖRSÖRJNING
1.4 1.3 Multijet
Försörjning Elektronisk insprutning Direkt insprutning Multijet
Sekventiell fasad direktinsprutning Multipoint, ”Common Rail” med elektronisk
returnless-system kontroll med rör
och intercooler
Ändringar och reparationer av försörjningsanläggningen som utförs på felaktigt sätt och utan hänsyn till
anläggningens tekniska egenskaper, kan orsaka funktionsfel med risker för olycka.
TRANSMISSION
1.4 - 1.3 Multijet
Växellåda
Koppling
DragkraftMed fem framväxlar och back
med synkroniseringar för tillkoppling av framväxlarna
Mekanisk styrning (versioner 1.4)/Hydraulisk styrning (versioner 1.3 Multijet)
Främre
177-197 Fiorino SV 14-01-2010 14:50 Pagina 182

183
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
INDEX
I ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
TEKNISKA
D ATA

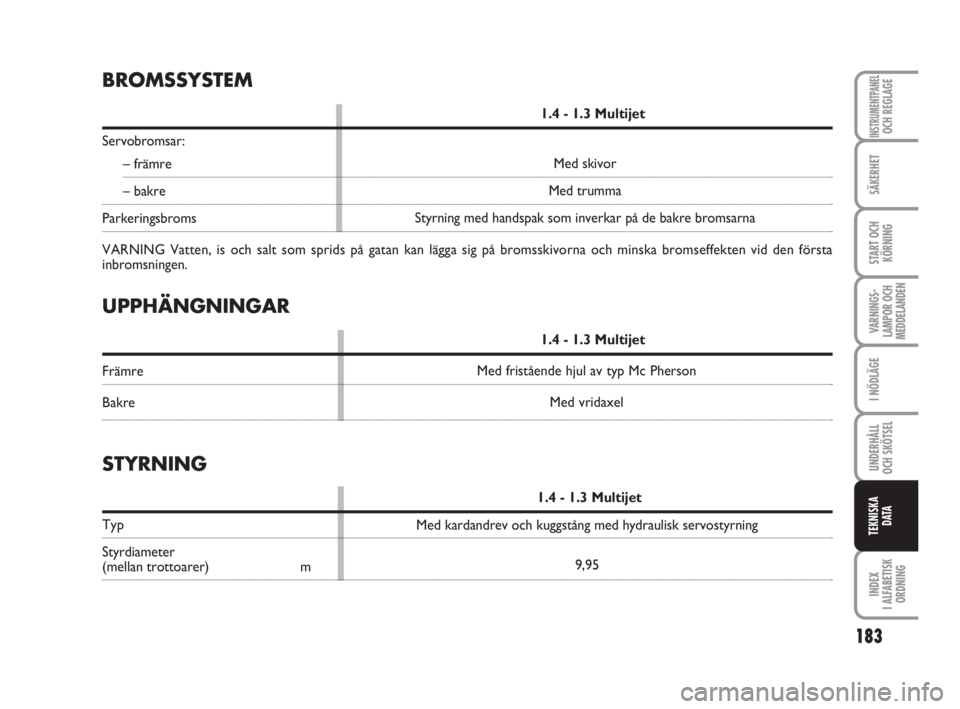

UPPHÄNGNINGAR
1.4 - 1.3 Multijet
Främre
BakreMed fristående hjul av typ Mc Pherson
Med vridaxel
BROMSSYSTEM
1.4 - 1.3 Multijet
Servobromsar:
– främre
– bakre
Parkeringsbroms
VARNING Vatten, is och salt som sprids på gatan kan lägga sig på bromsskivorna och minska bromseffekten vid den första
inbromsningen.
STYRNING
1.4 - 1.3 Multijet
Typ
Styrdiameter
(mellan trottoarer) mMed kardandrev och kuggstång med hydraulisk servostyrning
9,95 Med skivor
Med trumma
Styrning med handspak som inverkar på de bakre bromsarna
177-197 Fiorino SV 14-01-2010 14:50 Pagina 183
