Page 9 of 262

8
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANEL
OCH REGLAGE
fig. 5F0T0241m
Tryck på knappen B endast
när knappen befinner sig
långt från kroppen, speciellt från ögo-
nen och föremål som kan förstöras
(till exempel kläder). Lämna inte
nyckeln utan övervakning för att und-
vika att någon, speciellt barn, kan
handskas med den och oavsiktligt
trycka på knappen.
VARNING
fig. 4F0T00002m

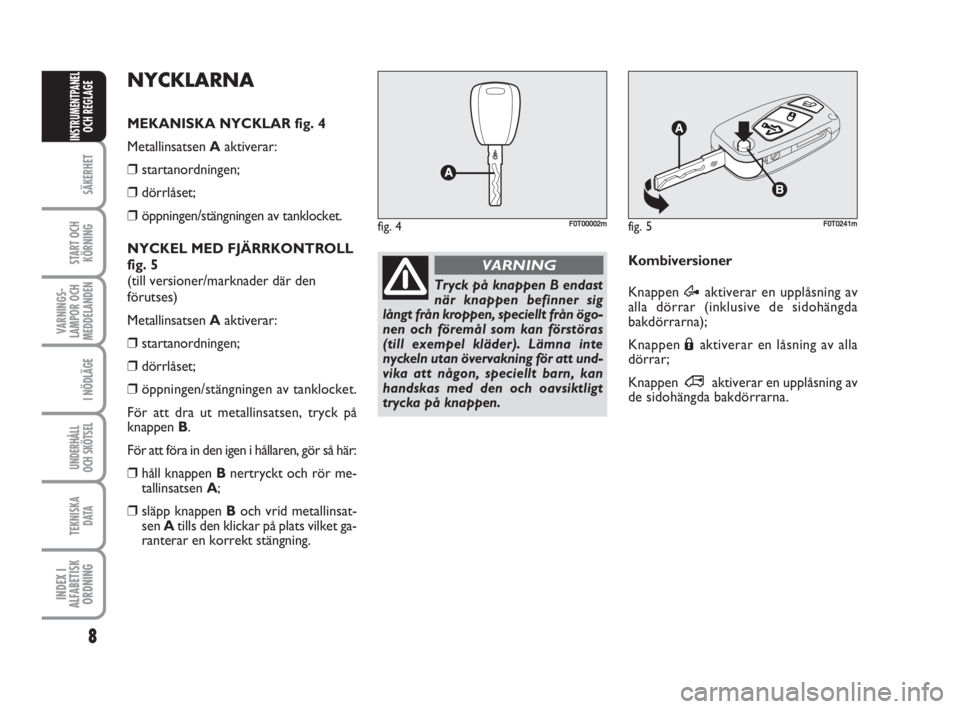

NYCKLARNA
MEKANISKA NYCKLAR fig. 4
Metallinsatsen Aaktiverar:
❒startanordningen;
❒dörrlåset;
❒öppningen/stängningen av tanklocket.
NYCKEL MED FJÄRRKONTROLL
fig. 5
(till versioner/marknader där den
förutses)
Metallinsatsen Aaktiverar:
❒startanordningen;
❒dörrlåset;
❒öppningen/stängningen av tanklocket.
För att dra ut metallinsatsen, tryck på
knappen B.
För att föra in den igen i hållaren, gör så här:
❒håll knappen Bnertryckt och rör me-
tallinsatsen A;
❒släpp knappen Boch vrid metallinsat-
sen Atills den klickar på plats vilket ga-
ranterar en korrekt stängning.Kombiversioner
Knappen Æaktiverar en upplåsning av
alla dörrar (inklusive de sidohängda
bakdörrarna);
Knappen Áaktiverar en låsning av alla
dörrar;
Knappen
∞aktiverar en upplåsning av
de sidohängda bakdörrarna.
001-035 Fiorino SV 16-11-2009 10:10 Pagina 8
Page 10 of 262

9
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANEL
OCH REGLAGE

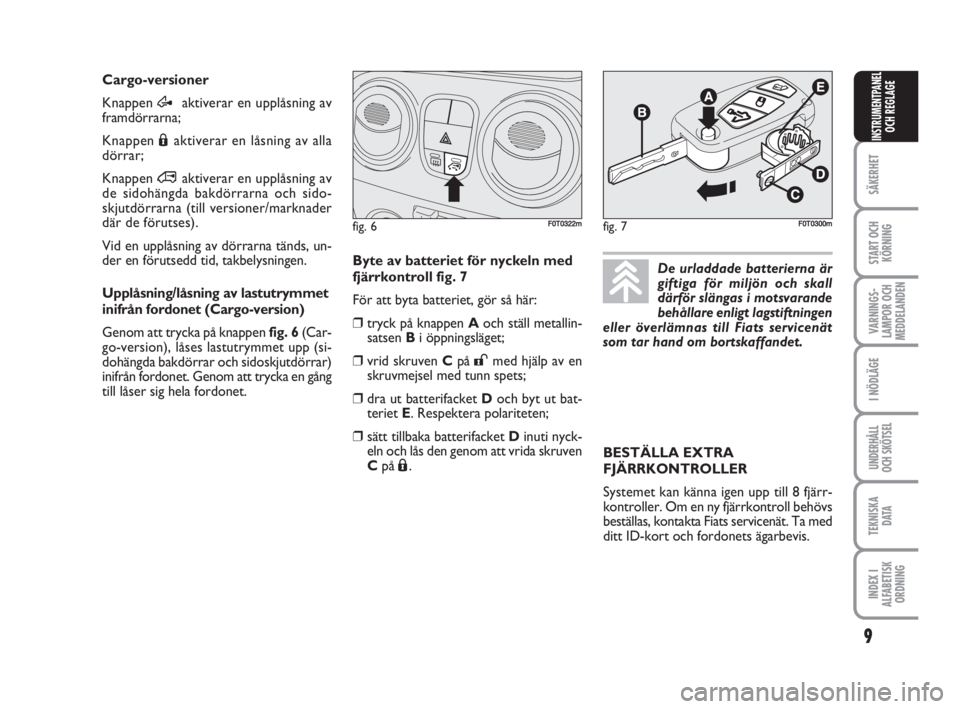

Cargo-versioner
Knappen Æaktiverar en upplåsning av
framdörrarna;
Knappen Áaktiverar en låsning av alla
dörrar;
Knappen
∞aktiverar en upplåsning av
de sidohängda bakdörrarna och sido-
skjutdörrarna (till versioner/marknader
där de förutses).
Vid en upplåsning av dörrarna tänds, un-
der en förutsedd tid, takbelysningen.
Upplåsning/låsning av lastutrymmet
inifrån fordonet (Cargo-version)
Genom att trycka på knappen fig. 6(Car-
go-version), låses lastutrymmet upp (si-
dohängda bakdörrar och sidoskjutdörrar)
inifrån fordonet. Genom att trycka en gång
till låser sig hela fordonet.
fig. 6F0T0322m
Byte av batteriet för nyckeln med
fjärrkontroll fig. 7
För att byta batteriet, gör så här:
❒tryck på knappen Aoch ställ metallin-
satsen Bi öppningsläget;
❒vrid skruven Cpå
:med hjälp av en
skruvmejsel med tunn spets;
❒dra ut batterifacket Doch byt ut bat-
teriet E. Respektera polariteten;
❒sätt tillbaka batterifacket Dinuti nyck-
eln och lås den genom att vrida skruven
Cpå
Á.
fig. 7F0T0300m
De urladdade batterierna är
giftiga för miljön och skall
därför slängas i motsvarande
behållare enligt lagstiftningen
eller överlämnas till Fiats servicenät
som tar hand om bortskaffandet.
BESTÄLLA EXTRA
FJÄRRKONTROLLER
Systemet kan känna igen upp till 8 fjärr-
kontroller. Om en ny fjärrkontroll behövs
beställas, kontakta Fiats servicenät. Ta med
ditt ID-kort och fordonets ägarbevis.
001-035 Fiorino SV 16-11-2009 10:10 Pagina 9
Page 11 of 262

10
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANEL
OCH REGLAGE

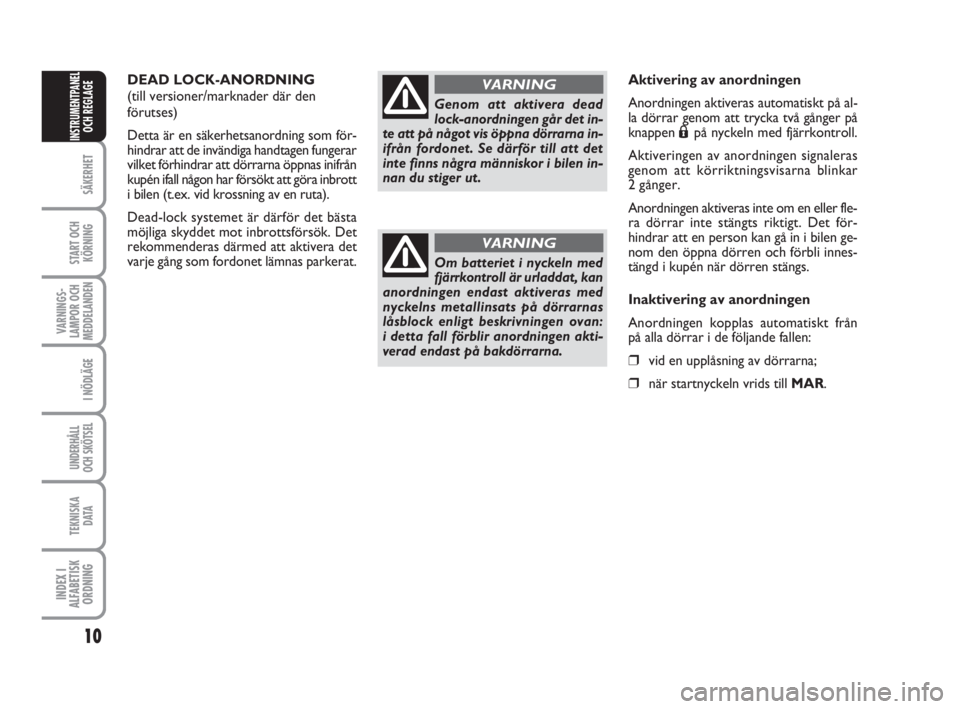

DEAD LOCK-ANORDNING
(till versioner/marknader där den
förutses)
Detta är en säkerhetsanordning som för-
hindrar att de invändiga handtagen fungerar
vilket förhindrar att dörrarna öppnas inifrån
kupén ifall någon har försökt att göra inbrott
i bilen (t.ex. vid krossning av en ruta).
Dead-lock systemet är därför det bästa
möjliga skyddet mot inbrottsförsök. Det
rekommenderas därmed att aktivera det
varje gång som fordonet lämnas parkerat.
Genom att aktivera dead
lock-anordningen går det in-
te att på något vis öppna dörrarna in-
ifrån fordonet. Se därför till att det
inte finns några människor i bilen in-
nan du stiger ut.
VARNING
Om batteriet i nyckeln med
fjärrkontroll är urladdat, kan
anordningen endast aktiveras med
nyckelns metallinsats på dörrarnas
låsblock enligt beskrivningen ovan:
i detta fall förblir anordningen akti-
verad endast på bakdörrarna.
VARNING
Aktivering av anordningen
Anordningen aktiveras automatiskt på al-
la dörrar genom att trycka två gånger på
knappen
Ápå nyckeln med fjärrkontroll.
Aktiveringen av anordningen signaleras
genom att körriktningsvisarna blinkar
2 gånger.
Anordningen aktiveras inte om en eller fle-
ra dörrar inte stängts riktigt. Det för-
hindrar att en person kan gå in i bilen ge-
nom den öppna dörren och förbli innes-
tängd i kupén när dörren stängs.
Inaktivering av anordningen
Anordningen kopplas automatiskt från
på alla dörrar i de följande fallen:
❒vid en upplåsning av dörrarna;
❒när startnyckeln vrids till MAR.
001-035 Fiorino SV 16-11-2009 10:10 Pagina 10
Page 12 of 262

11
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANEL
OCH REGLAGE
LARM
(för versioner/marknader där det
förutses)
Larmet, som förutses utöver alla funktio-
ner på fjärrkontrollen som beskrivs ovan,
styrs av mottagaren som sitter under in-
strumentpanelen i närheten av säkringar-
nas kontrollenhet.
UTLÖSNING AV LARMET
Larmet utlöses i de följande fallen:
❒oauktoriserad öppning av en dörr, mo-
torhuven, bagageluckan eller, i före-
kommande fall, en av sidoskjutdörrar-
na (yttre skydd);
❒oauktoriserad aktivering av startanord-
ningen (nyckeln vrids till MARmed en
ogiltig nyckel);
❒kapning av batteriets kablar;
❒rörelser detekteras inuti kupén (voly-
metriskt skydd);
❒felaktig lyftning/lutning av fordonet.
Beroende på marknaderna, orsakar ut-
lösningen av larmet en aktivering av si-
renen och körriktningsvisarna (under un-
gefär 26 sekunder). Utlösningens sätt
och antalet cykler kan variera i funktion
till marknaderna.Ett maximalt antal cykler ljud-/ljussigna-
ler har hur som helst förutsetts efter vil-
ka systemet återupptar sin normala kon-
trollfunktion.
De volymetriska skydden och lyftskyddet
kan uteslutas genom att använda motsva-
rande reglage på den främre takbelys-
ningen (se avsnitt (”Lyftskydd”).
VARNING Motorspärren garanteras av
Fiat CODE, som aktiveras automatiskt när
nyckeln avlägsnas från startanordningen.
AKTIVERING AV LARMET
Med dörrar och bakluckor stängda, med
startnyckeln på läget STOPeller utdra-
gen, rikta fjärrkontrollens nyckel i riktning
med fordonet och tryck och släpp sedan
knappen
Á.
Förutom för vissa marknader, avges en
ljudsignal (”BIP”) och dörrlåset aktiveras.Aktiveringen av larmet föregås av en au-
tomatisk felsökningsfas: om ett fel känns
av, avger systemet en ny ljudsignal efter
ungefär 4 sekunder från och med akti-
veringen.
I detta fall inaktiveras larmet när knappen
Ætrycks ner. Kontrollera att dörrarna,
motorhuven och bagageluckan stängts rik-
tigt och koppla larmet på nytt genom att
trycka på knappen
Á.
I motsatta fall, kommer dörren och huven
som inte stängts riktigt att uteslutas från
larmets kontroll.
Om larmet avger en ljudsignal även med
dörrarna, motorhuven och bagageluckan
riktigt stängda, betyder det att systemets läst
av ett funktionsfel. Kontakta därför Fiats
Servicenät.
VARNING Genom att stänga centrallåset
med nyckelns metallinsats, aktiveras inte
larmet.
VARNING Larmet överensstämmer ur-
sprungligen med standarderna i de olika
länderna.
001-035 Fiorino SV 16-11-2009 10:10 Pagina 11
Page 13 of 262

12
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANEL
OCH REGLAGE

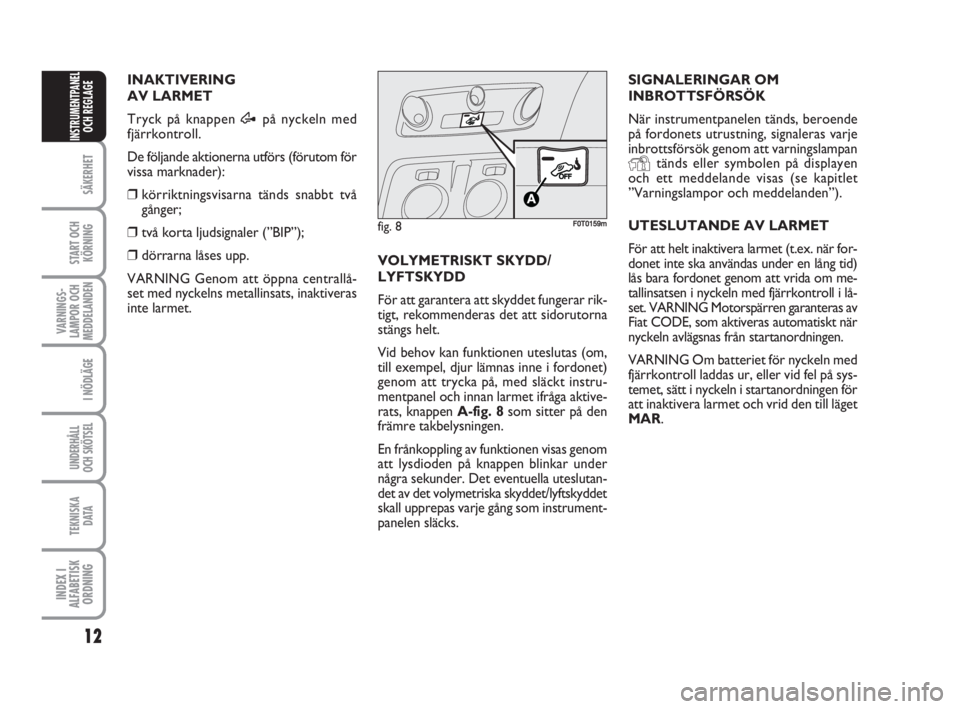

INAKTIVERING
AV LARMET
Tryck på knappen Æpå nyckeln med
fjärrkontroll.
De följande aktionerna utförs (förutom för
vissa marknader):
❒körriktningsvisarna tänds snabbt två
gånger;
❒två korta ljudsignaler (”BIP”);
❒dörrarna låses upp.
VARNING Genom att öppna centrallå-
set med nyckelns metallinsats, inaktiveras
inte larmet.VOLYMETRISKT SKYDD/
LYFTSKYDD
För att garantera att skyddet fungerar rik-
tigt, rekommenderas det att sidorutorna
stängs helt.
Vid behov kan funktionen uteslutas (om,
till exempel, djur lämnas inne i fordonet)
genom att trycka på, med släckt instru-
mentpanel och innan larmet ifråga aktive-
rats, knappen A-fig. 8som sitter på den
främre takbelysningen.
En frånkoppling av funktionen visas genom
att lysdioden på knappen blinkar under
några sekunder. Det eventuella uteslutan-
det av det volymetriska skyddet/lyftskyddet
skall upprepas varje gång som instrument-
panelen släcks.SIGNALERINGAR OM
INBROTTSFÖRSÖK
När instrumentpanelen tänds, beroende
på fordonets utrustning, signaleras varje
inbrottsförsök genom att varningslampan
Ytänds eller symbolen på displayen
och ett meddelande visas (se kapitlet
”Varningslampor och meddelanden”).
UTESLUTANDE AV LARMET
För att helt inaktivera larmet (t.ex. när for-
donet inte ska användas under en lång tid)
lås bara fordonet genom att vrida om me-
tallinsatsen i nyckeln med fjärrkontroll i lå-
set. VARNING Motorspärren garanteras av
Fiat CODE, som aktiveras automatiskt när
nyckeln avlägsnas från startanordningen.
VARNING Om batteriet för nyckeln med
fjärrkontroll laddas ur, eller vid fel på sys-
temet, sätt i nyckeln i startanordningen för
att inaktivera larmet och vrid den till läget
MAR.
fig. 8F0T0159m
001-035 Fiorino SV 16-11-2009 10:10 Pagina 12
Page 14 of 262

13
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANEL
OCH REGLAGE
fig. 9F0T0039m
Dra aldrig ur nyckeln när
fordonet är i rörelse. Ratten
låser sig automatiskt vid den första
styrningen. Samma gäller när bilen
bogseras. Alla slags åtgärder inom ef-
termarknad är absolut förbjudna,
med följaktlig åverkan på styrningen
eller styrkolonnen (t ex montering av
stöldskydd), vilket utöver en försäm-
ring av systemets prestationer och
upphörande av garantin, kan orsaka
allvarliga säkerhetsproblem tillsam-
mans med oöverensstämmelse vad
gäller fordonets homologering.
VARNINGSTARTANORDNING
Nyckeln kan vridas till 3 olika lägen fig. 9:
❒STOP: motor släckt, nyckeln kan dras
ut, rattlås. Vissa elektriska anordningar
(t.ex. bilradion, dörrarnas centrallås,
larm, osv.) kan fungera.
❒MAR: körläge. Alla elektriska anord-
ningar kan fungera.
❒AVV: start av motorn.
Startanordningen är förutsedd med en
säkerhetsanordning som gör att nyckeln
måste ställas på läget STOPom motorn
inte startar innan en ny startprocedur
upprepas.RATTLÅS
Tillkoppling
Med anordningen på läget STOPdra ut
nyckeln och vrid ratten tills den låser sig.
Frånkoppling
Rör lätt på ratten när startnyckeln vrids
till MAR.
001-035 Fiorino SV 16-11-2009 10:10 Pagina 13
Page 15 of 262

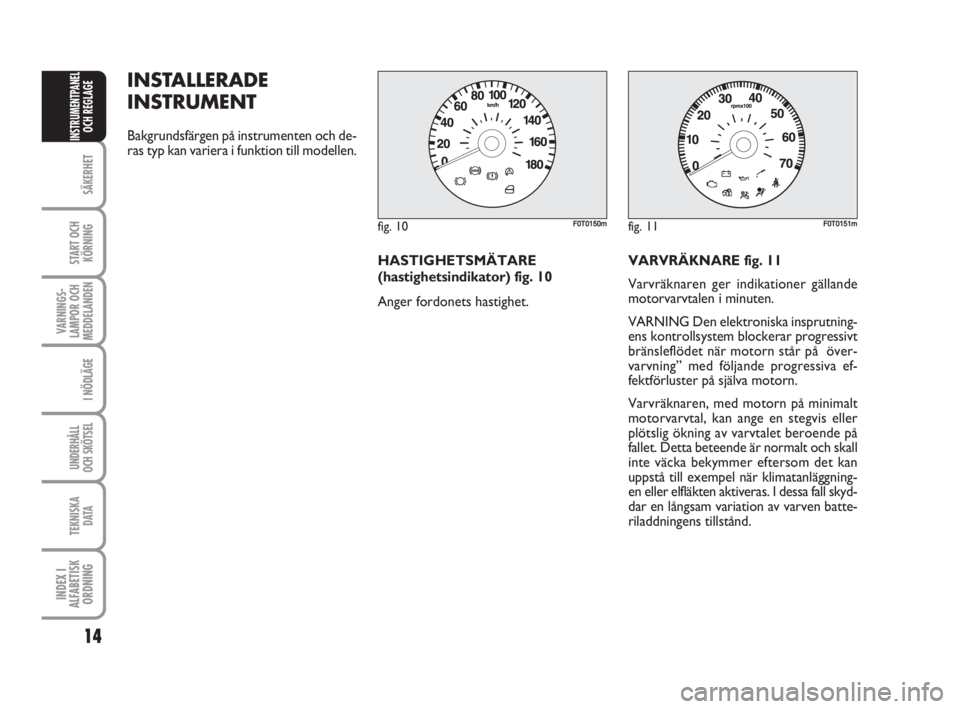

INSTALLERADE
INSTRUMENT
Bakgrundsfärgen på instrumenten och de-
ras typ kan variera i funktion till modellen.
HASTIGHETSMÄTARE
(hastighetsindikator) fig. 10
Anger fordonets hastighet.VARVRÄKNARE fig. 11
Varvräknaren ger indikationer gällande
motorvarvtalen i minuten.
VARNING Den elektroniska insprutning-
ens kontrollsystem blockerar progressivt
bränsleflödet när motorn står på över-
varvning” med följande progressiva ef-
fektförluster på själva motorn.
Varvräknaren, med motorn på minimalt
motorvarvtal, kan ange en stegvis eller
plötslig ökning av varvtalet beroende på
fallet. Detta beteende är normalt och skall
inte väcka bekymmer eftersom det kan
uppstå till exempel när klimatanläggning-
en eller elfläkten aktiveras. I dessa fall skyd-
dar en långsam variation av varven batte-
riladdningens tillstånd.
fig. 10F0T0150mfig. 11F0T0151m
14
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANEL
OCH REGLAGE
001-035 Fiorino SV 16-11-2009 10:10 Pagina 14
Page 16 of 262

15
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANEL
OCH REGLAGE

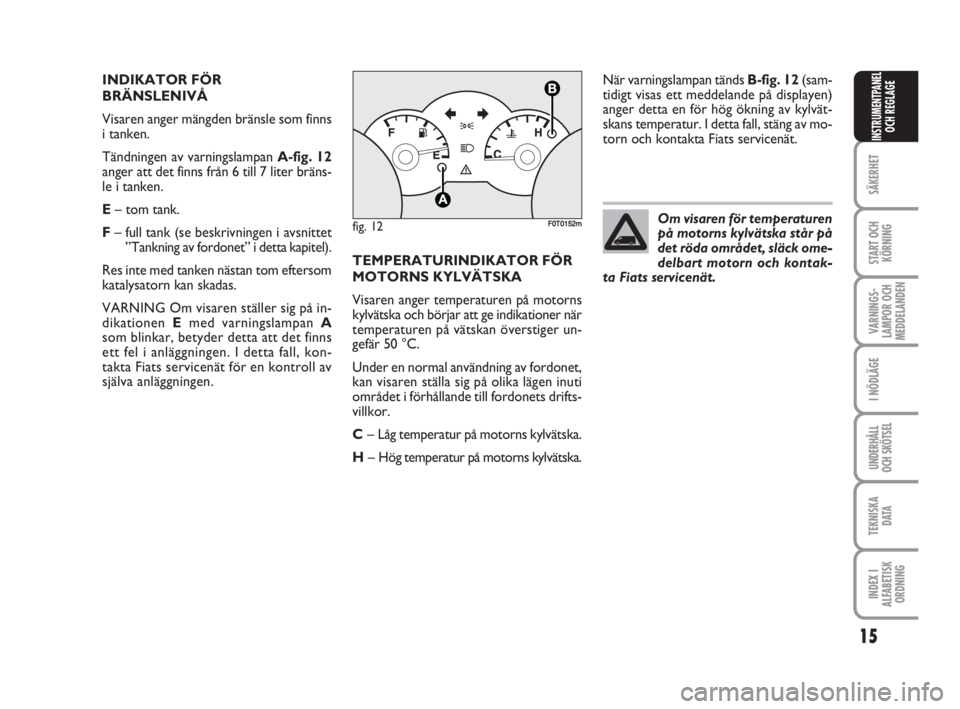

INDIKATOR FÖR
BRÄNSLENIVÅ
Visaren anger mängden bränsle som finns
i tanken.
Tändningen av varningslampan A-fig. 12
anger att det finns från 6 till 7 liter bräns-
le i tanken.
E– tom tank.
F– full tank (se beskrivningen i avsnittet
”Tankning av fordonet” i detta kapitel).
Res inte med tanken nästan tom eftersom
katalysatorn kan skadas.
VARNING Om visaren ställer sig på in-
dikationen Emed varningslampan A
som blinkar, betyder detta att det finns
ett fel i anläggningen. I detta fall, kon-
takta Fiats servicenät för en kontroll av
själva anläggningen.TEMPERATURINDIKATOR FÖR
MOTORNS KYLVÄTSKA
Visaren anger temperaturen på motorns
kylvätska och börjar att ge indikationer när
temperaturen på vätskan överstiger un-
gefär 50 °C.
Under en normal användning av fordonet,
kan visaren ställa sig på olika lägen inuti
området i förhållande till fordonets drifts-
villkor.
C– Låg temperatur på motorns kylvätska.
H– Hög temperatur på motorns kylvätska.När varningslampan tänds B-fig. 12(sam-
tidigt visas ett meddelande på displayen)
anger detta en för hög ökning av kylvät-
skans temperatur. I detta fall, stäng av mo-
torn och kontakta Fiats servicenät.
fig. 12F0T0152mOm visaren för temperaturen
på motorns kylvätska står på
det röda området, släck ome-
delbart motorn och kontak-
ta Fiats servicenät.
001-035 Fiorino SV 16-11-2009 10:10 Pagina 15
