2014 FIAT FIORINO Drift- och underhållshandbok (in Swedish)

208
SVENSKA POSTEN

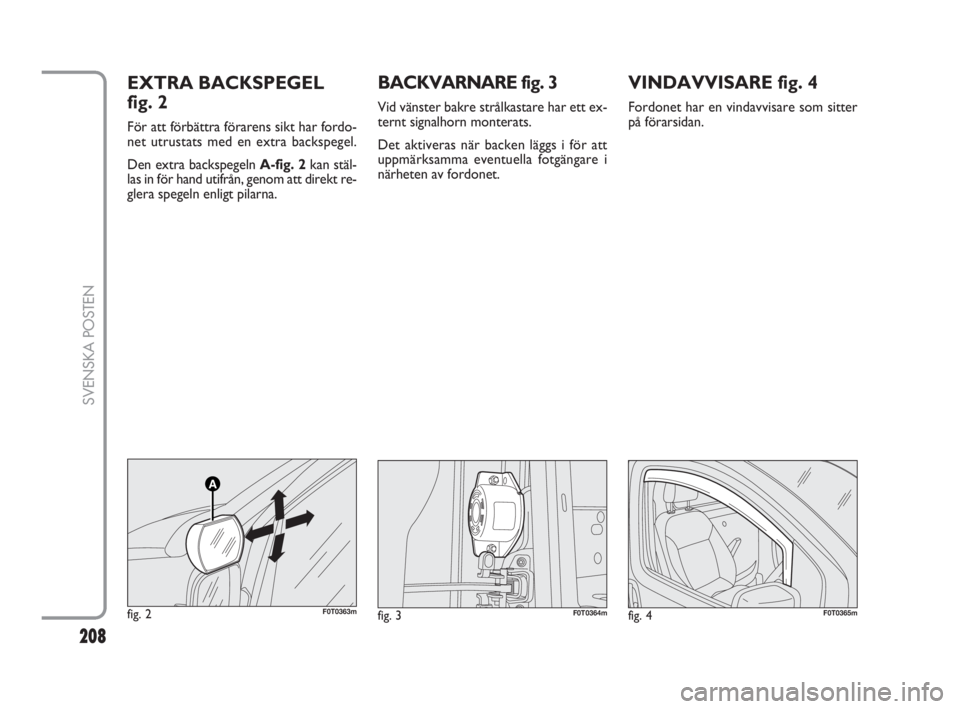

VINDAVVISARE fig. 4
Fordonet har en vindavvisare som sitter
på förarsidan.
BACKVARNARE fig. 3
Vid vänster bakre strålkastare har ett ex-
ternt signalhorn monterats.
Det aktiveras när backen läggs i för att
uppmärksamma eventuella fotgängare i
närheten av fordonet.
EXTRA BACKSPEGEL
fig. 2
För att förbättra förarens sikt har fordo-
net utrustats med en extra backspegel.
Den extra backspegeln A-fig. 2kan stäl-
las in för hand utifrån, genom att direkt re-
glera spegeln enligt pilarna.
fig. 2
A
F0T0363mfig. 3F0T0364mfig. 4F0T0365m
205-212 Fiorino SV.qxd 14-01-2010 14:52 Pagina 208

209Nero
209
SVENSKA POSTEN

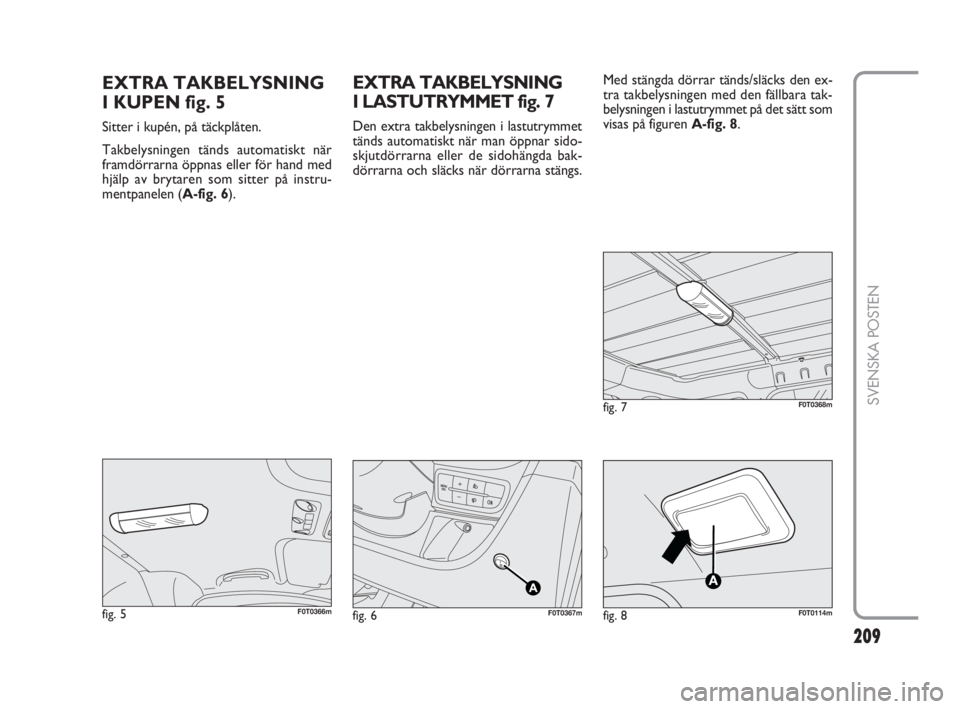

EXTRA TAKBELYSNING
I LASTUTRYMMET fig. 7
Den extra takbelysningen i lastutrymmet
tänds automatiskt när man öppnar sido-
skjutdörrarna eller de sidohängda bak-
dörrarna och släcks när dörrarna stängs.
EXTRA TAKBELYSNING
I KUPEN fig. 5
Sitter i kupén, på täckplåten.
Takbelysningen tänds automatiskt när
framdörrarna öppnas eller för hand med
hjälp av brytaren som sitter på instru-
mentpanelen (A-fig. 6).
fig. 5F0T0366mfig. 6F0T0367mfig. 8F0T0114m
fig. 7F0T0368m
Med stängda dörrar tänds/släcks den ex-
tra takbelysningen med den fällbara tak-
belysningen i lastutrymmet på det sätt som
visas på figuren A-fig. 8.
205-212 Fiorino SV.qxd 14-01-2010 14:52 Pagina 209

210
SVENSKA POSTEN

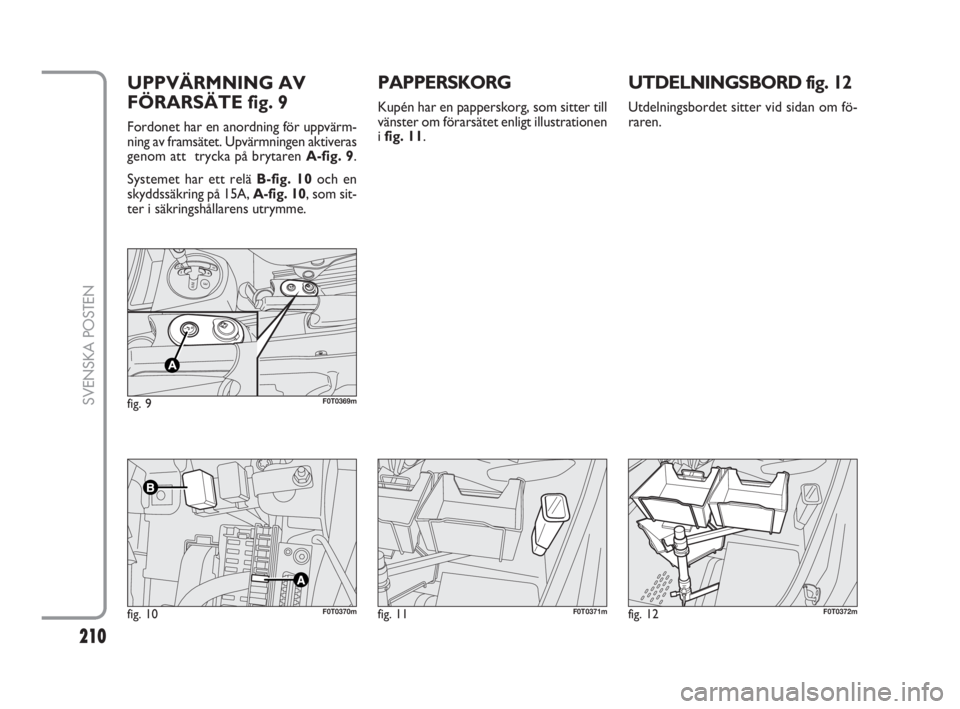

UTDELNINGSBORD fig. 12
Utdelningsbordet sitter vid sidan om fö-
raren.
PAPPERSKORG
Kupén har en papperskorg, som sitter till
vänster om förarsätet enligt illustrationen
i fig. 11.
UPPVÄRMNING AV
FÖRARSÄTE fig. 9
Fordonet har en anordning för uppvärm-
ning av framsätet. Upvärmningen aktiveras
genom att trycka på brytaren A-fig. 9.
Systemet har ett relä B-fig. 10och en
skyddssäkring på 15A, A-fig. 10, som sit-
ter i säkringshållarens utrymme.
fig. 10F0T0370m
fig. 9
MAX180W
A/ME
R+-N
M
A
X180W
F0T0369m
fig. 11F0T0371mfig. 12F0T0372m
205-212 Fiorino SV.qxd 14-01-2010 14:52 Pagina 210

211Nero
211
SVENSKA POSTEN

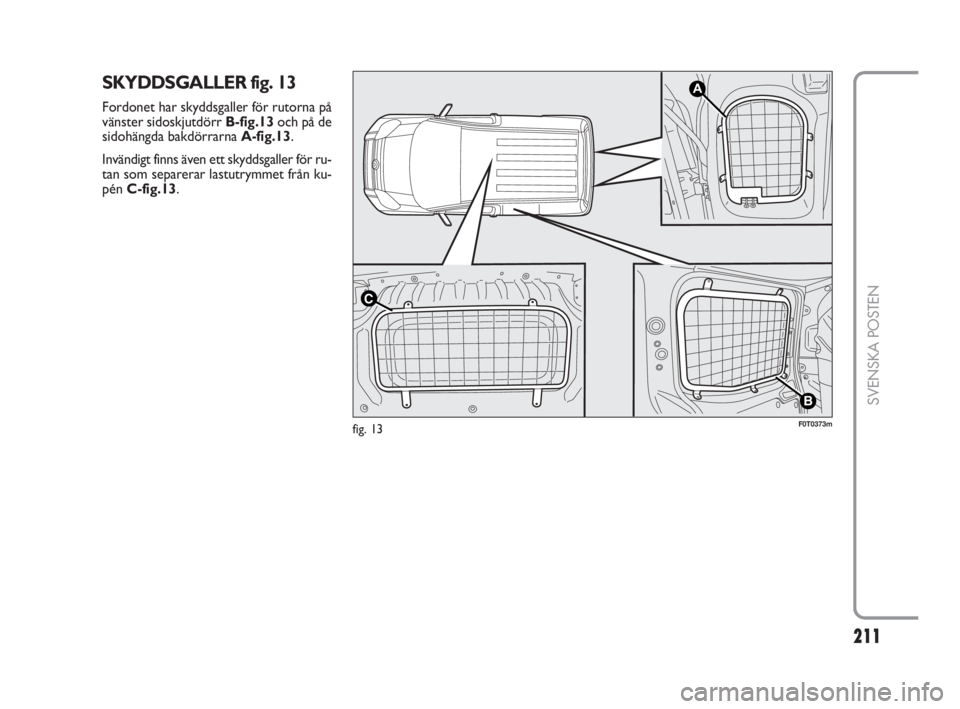

SKYDDSGALLER fig. 13
Fordonet har skyddsgaller för rutorna på
vänster sidoskjutdörr B-fig.13och på de
sidohängda bakdörrarna A-fig.13.
Invändigt finns även ett skyddsgaller för ru-
tan som separerar lastutrymmet från ku-
pén C-fig.13.
fig. 13
A
B
C
F0T0373m
205-212 Fiorino SV.qxd 14-01-2010 14:52 Pagina 211

212
SVENSKA POSTEN
205-212 Fiorino SV.qxd 14-01-2010 14:52 Pagina 212

COMFORT-MATIC
FIATFIORINO
213-232 Fiorino SV:603.83.945 Fiorino COMFORT-MATIC ITA 16-11-2009 9:44 Pagina 213

214
COMFORT - MATIC

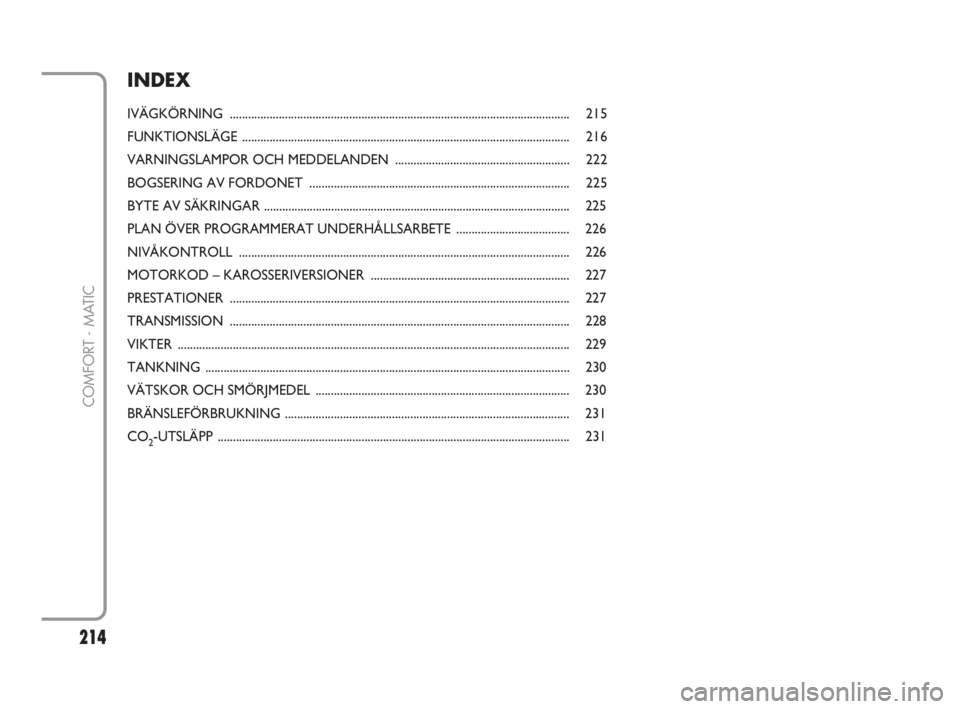

INDEX
IVÄGKÖRNING ............................................................................................................... 215
FUNKTIONSLÄGE ........................................................................................................... 216
VARNINGSLAMPOR OCH MEDDELANDEN ......................................................... 222
BOGSERING AV FORDONET ..................................................................................... 225
BYTE AV SÄKRINGAR .................................................................................................... 225
PLAN ÖVER PROGRAMMERAT UNDERHÅLLSARBETE ..................................... 226
NIVÅKONTROLL ............................................................................................................ 226
MOTORKOD – KAROSSERIVERSIONER ................................................................. 227
PRESTATIONER ............................................................................................................... 227
TRANSMISSION ............................................................................................................... 228
VIKTER ................................................................................................................................ 229
TANKNING ....................................................................................................................... 230
VÄTSKOR OCH SMÖRJMEDEL ................................................................................... 230
BRÄNSLEFÖRBRUKNING ............................................................................................. 231
CO
2-UTSLÄPP ................................................................................................................... 231
213-232 Fiorino SV:603.83.945 Fiorino COMFORT-MATIC ITA 16-11-2009 9:44 Pagina 214

215Nero
215
COMFORT - MATIC

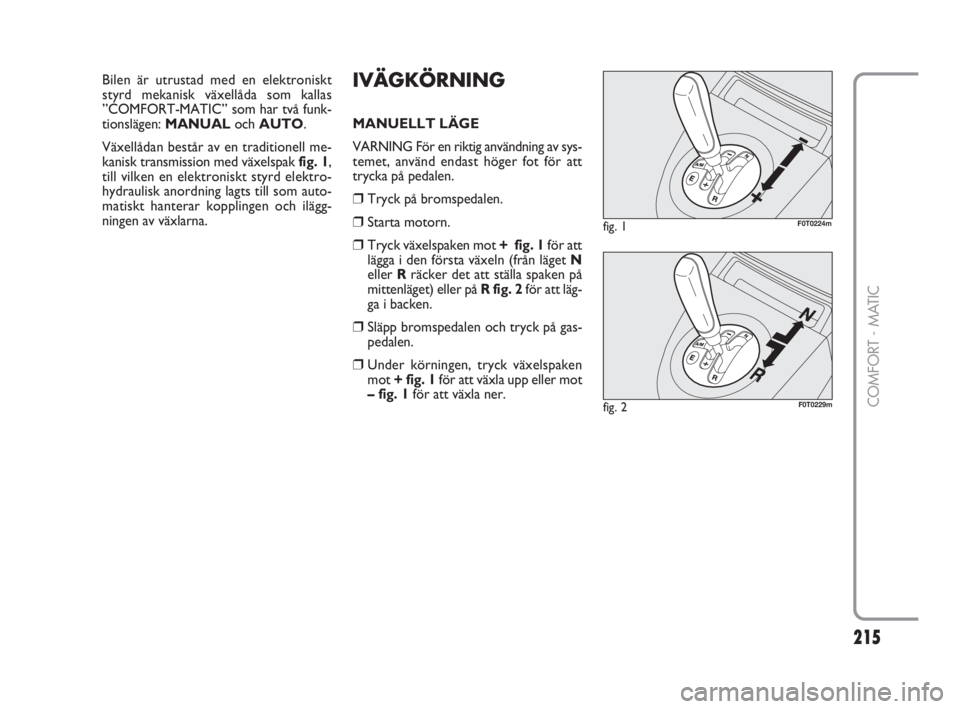

IVÄGKÖRNING
MANUELLT LÄGE
VARNING För en riktig användning av sys-
temet, använd endast höger fot för att
trycka på pedalen.
❒Tryck på bromspedalen.
❒Starta motorn.
❒Tryck växelspaken mot + fig. 1för att
lägga i den första växeln (från läget N
eller Rräcker det att ställa spaken på
mittenläget) eller på R fig. 2för att läg-
ga i backen.
❒Släpp bromspedalen och tryck på gas-
pedalen.
❒Under körningen, tryck växelspaken
mot + fig. 1för att växla upp eller mot
– fig. 1för att växla ner. Bilen är utrustad med en elektroniskt
styrd mekanisk växellåda som kallas
”COMFORT-MATIC” som har två funk-
tionslägen: MANUALoch AUTO.
Växellådan består av en traditionell me-
kanisk transmission med växelspak fig. 1,
till vilken en elektroniskt styrd elektro-
hydraulisk anordning lagts till som auto-
matiskt hanterar kopplingen och ilägg-
ningen av växlarna.
fig. 1F0T0224m
fig. 2F0T0229m
213-232 Fiorino SV:603.83.945 Fiorino COMFORT-MATIC ITA 16-11-2009 9:44 Pagina 215
