2014 FIAT FIORINO Drift- och underhållshandbok (in Swedish)

136
VARNINGS-
LAMPOR OCH
MEDDELANDEN
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
Lampa Typ Effekt Ref. figur
Helljus H1 60W E
Halvljus H1 55WD
Främre positionsljus W5W 5WA
Främre körriktningsvisare PY21W 21WB
Körriktningsvisare på sidorna WY5W 5WA
Körriktningsvisare på bak PY21W 21WB
Positionsljus bak/Dimbakljus P4/21W 4W/21WB
Stoppljus P21W 21WB
3e stopp W5W 5WA
Back P21W 21WB
Dimljus (till versioner/marknader där det förutses) H1 55WE
Takbelysning fram med genomskinligt skydd C 10WC
Takbelysning fram med spotljus
(för versioner/marknader där de förutses)C 10WC
Takbelysning bak
(för versioner/marknader där den förutses)C 10WC
123-154 Fiorino SV 19-08-2009 14:04 Pagina 136

137
VARNINGS-
LAMPOR OCH
MEDDELANDEN
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE

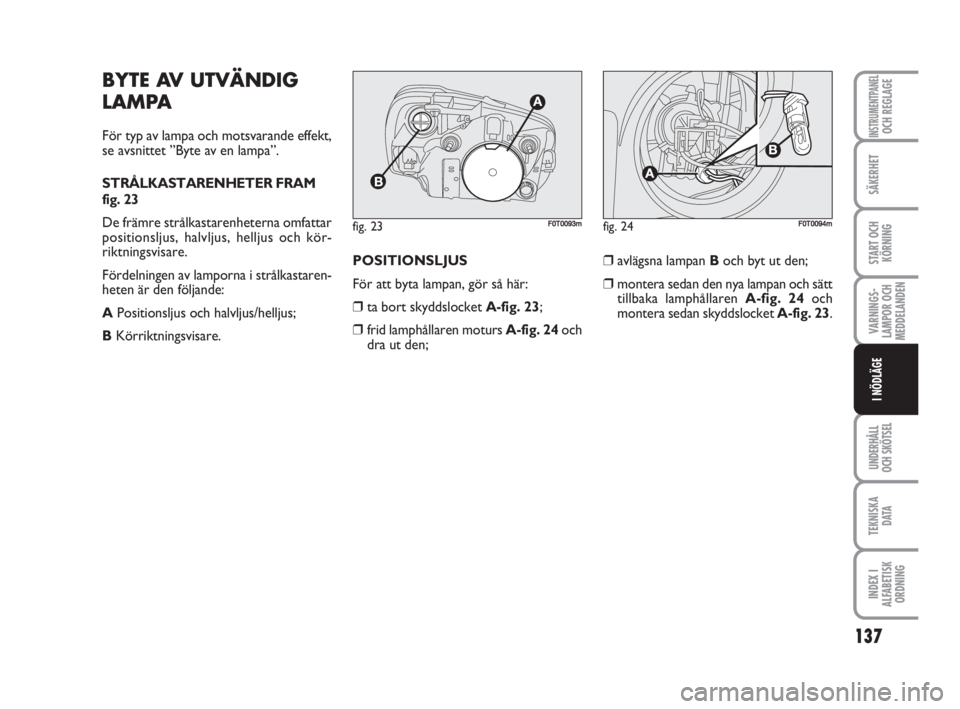

BYTE AV UTVÄNDIG
LAMPA
För typ av lampa och motsvarande effekt,
se avsnittet ”Byte av en lampa”.
STRÅLKASTARENHETER FRAM
fig. 23
De främre strålkastarenheterna omfattar
positionsljus, halvljus, helljus och kör-
riktningsvisare.
Fördelningen av lamporna i strålkastaren-
heten är den följande:
APositionsljus och halvljus/helljus;
BKörriktningsvisare.POSITIONSLJUS
För att byta lampan, gör så här:
❒ta bort skyddslocket A-fig. 23;
❒frid lamphållaren moturs A-fig. 24och
dra ut den;❒avlägsna lampan Boch byt ut den;
❒montera sedan den nya lampan och sätt
tillbaka lamphållaren A-fig. 24och
montera sedan skyddslocket A-fig. 23.
fig. 23F0T0093mfig. 24F0T0094m
123-154 Fiorino SV 19-08-2009 14:04 Pagina 137

138
VARNINGS-
LAMPOR OCH
MEDDELANDEN
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
HALVLJUS/HELLJUS
För att byta lampan (med dubbel glödtråd),
gör så här:
❒ta bort skyddslocket A-fig. 23;
❒frigör lamphållarens fjäder i riktning
med pilen fig. 23;
❒avlägsna lampan A-fig. 25från kontak-
ten Boch byt ut den;
❒sätt dit en ny lampa och sätt i den i kon-
takten B. Passa sedan metalldelens form
med räfflorna på strålkastaren;
❒sätt tillbaka fjädern som håller lampan
och montera skyddslocket A-fig. 23.KÖRRIKTNINGSVISARE
Fram
För att byta lampan, gör så här:
❒vrid skyddslocket moturs B-fig. 23;
❒avlägsna lampan A-fig. 26och byt ut den;
❒montera skyddslocket B;
fig. 25F0T0095mfig. 26F0T0096m
123-154 Fiorino SV 19-08-2009 14:04 Pagina 138

139
VARNINGS-
LAMPOR OCH
MEDDELANDEN
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE

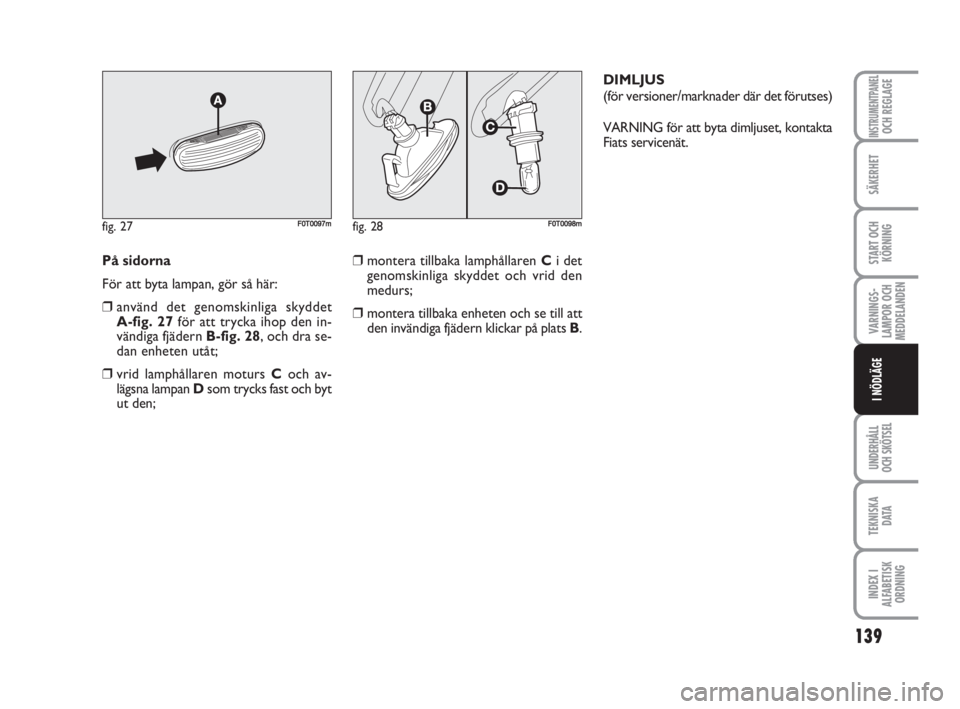

På sidorna
För att byta lampan, gör så här:
❒använd det genomskinliga skyddet
A-fig. 27för att trycka ihop den in-
vändiga fjädern B-fig. 28, och dra se-
dan enheten utåt;
❒vrid lamphållaren moturs Coch av-
lägsna lampan Dsom trycks fast och byt
ut den;
fig. 27F0T0097mfig. 28F0T0098m
❒montera tillbaka lamphållaren Ci det
genomskinliga skyddet och vrid den
medurs;
❒montera tillbaka enheten och se till att
den invändiga fjädern klickar på plats B.DIMLJUS
(för versioner/marknader där det förutses)
VARNING för att byta dimljuset, kontakta
Fiats servicenät.
123-154 Fiorino SV 19-08-2009 14:04 Pagina 139

140
VARNINGS-
LAMPOR OCH
MEDDELANDEN
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE

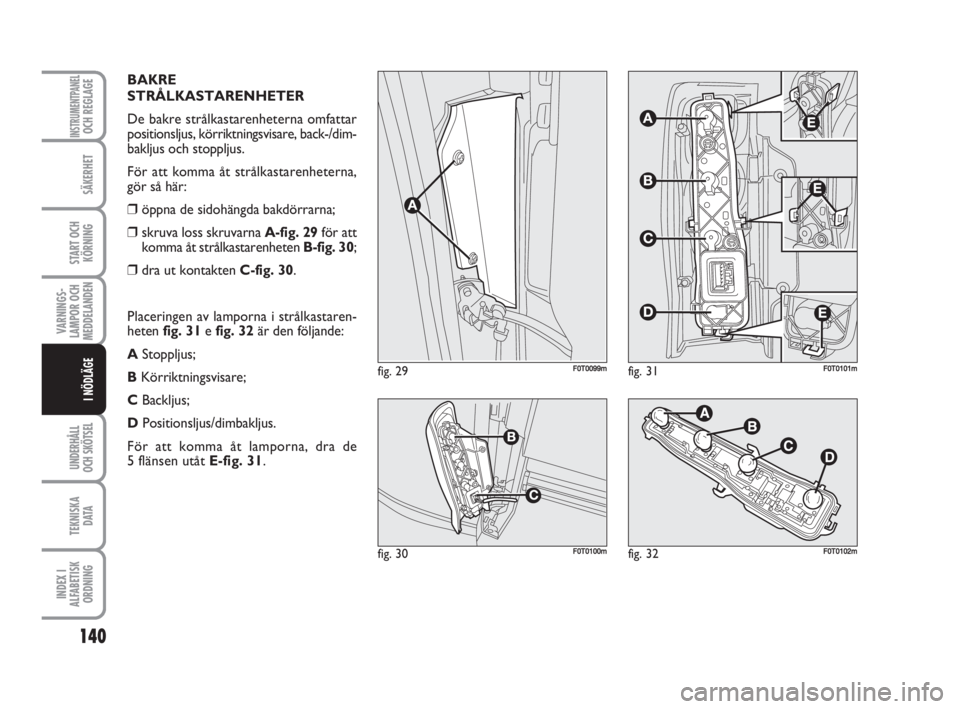

BAKRE
STRÅLKASTARENHETER
De bakre strålkastarenheterna omfattar
positionsljus, körriktningsvisare, back-/dim-
bakljus och stoppljus.
För att komma åt strålkastarenheterna,
gör så här:
❒öppna de sidohängda bakdörrarna;
❒skruva loss skruvarna A-fig. 29för att
komma åt strålkastarenheten B-fig. 30;
❒dra ut kontakten C-fig. 30.
Placeringen av lamporna i strålkastaren-
heten fig. 31e fig. 32är den följande:
AStoppljus;
BKörriktningsvisare;
CBackljus;
DPositionsljus/dimbakljus.
För att komma åt lamporna, dra de
5 flänsen utåt E-fig. 31.
fig. 29F0T0099m
fig. 30F0T0100mfig. 32F0T0102m
fig. 31F0T0101m
123-154 Fiorino SV 19-08-2009 14:04 Pagina 140

141
VARNINGS-
LAMPOR OCH
MEDDELANDEN
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE

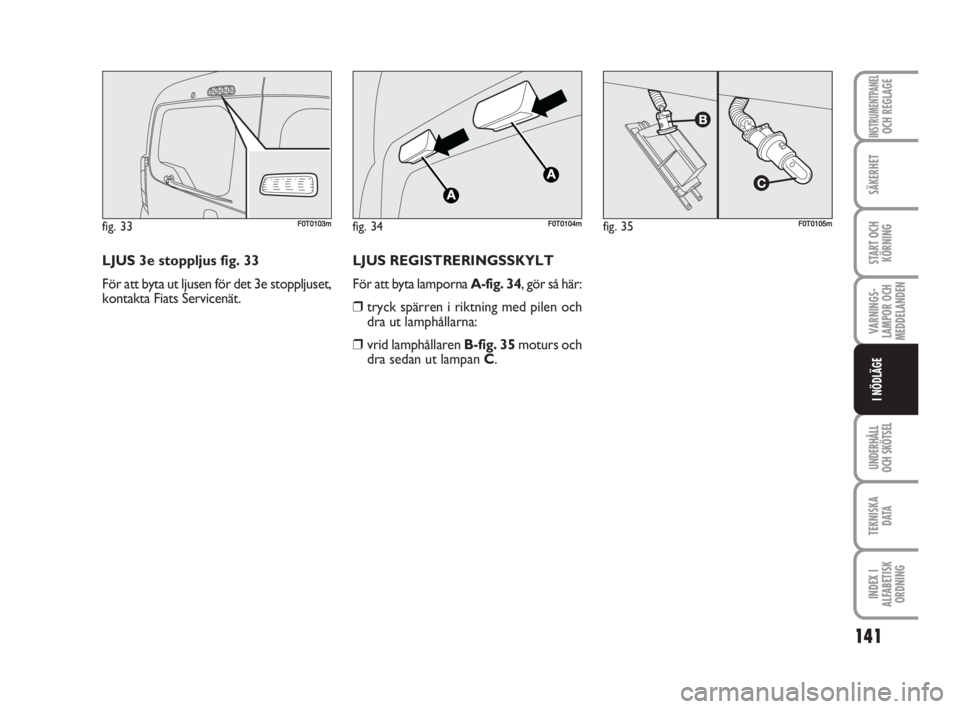

LJUS 3e stoppljus fig. 33
För att byta ut ljusen för det 3e stoppljuset,
kontakta Fiats Servicenät.
fig. 33F0T0103mfig. 34F0T0104mfig. 35F0T0105m
LJUS REGISTRERINGSSKYLT
För att byta lamporna A-fig. 34, gör så här:
❒tryck spärren i riktning med pilen och
dra ut lamphållarna:
❒vrid lamphållaren B-fig. 35moturs och
dra sedan ut lampan C.
123-154 Fiorino SV 19-08-2009 14:04 Pagina 141

142
VARNINGS-
LAMPOR OCH
MEDDELANDEN
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE

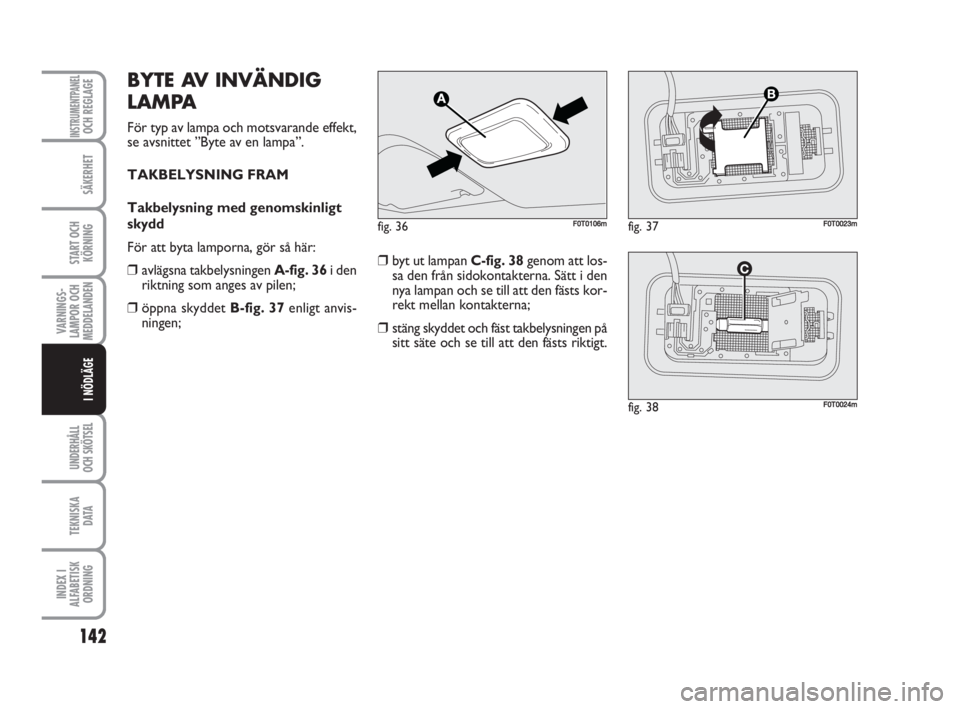

BYTE AV INVÄNDIG
LAMPA
För typ av lampa och motsvarande effekt,
se avsnittet ”Byte av en lampa”.
TAKBELYSNING FRAM
Takbelysning med genomskinligt
skydd
För att byta lamporna, gör så här:
❒avlägsna takbelysningen A-fig. 36i den
riktning som anges av pilen;
❒öppna skyddet B-fig. 37enligt anvis-
ningen;❒byt ut lampan C-fig. 38genom att los-
sa den från sidokontakterna. Sätt i den
nya lampan och se till att den fästs kor-
rekt mellan kontakterna;
❒stäng skyddet och fäst takbelysningen på
sitt säte och se till att den fästs riktigt.
fig. 36F0T0106mfig. 37F0T0023m
fig. 38F0T0024m
123-154 Fiorino SV 19-08-2009 14:04 Pagina 142

143
VARNINGS-
LAMPOR OCH
MEDDELANDEN
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE

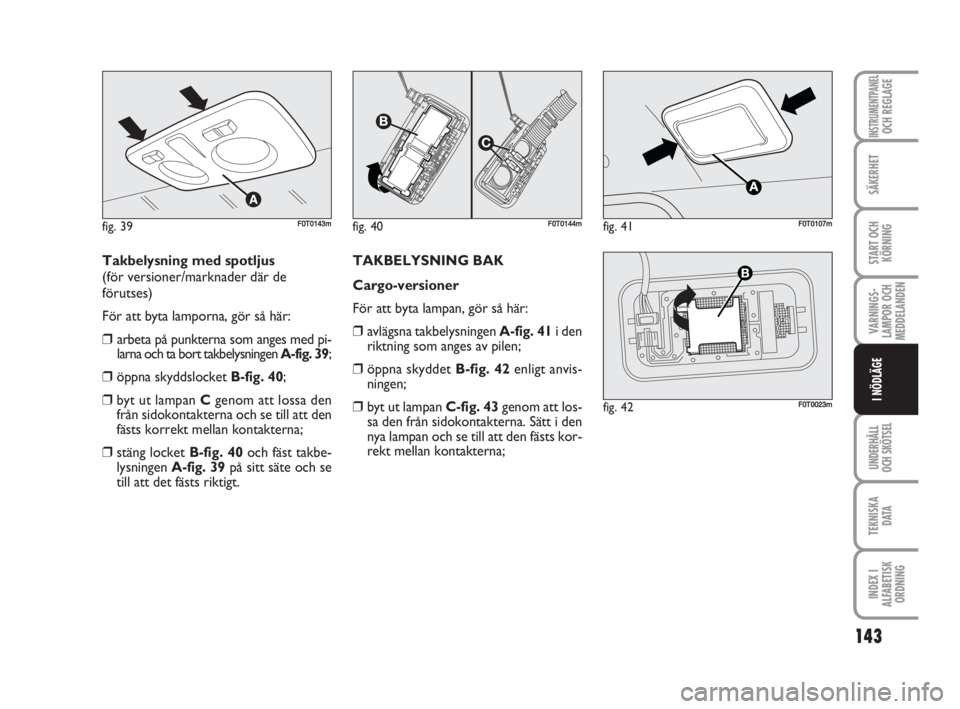

Takbelysning med spotljus
(för versioner/marknader där de
förutses)
För att byta lamporna, gör så här:
❒arbeta på punkterna som anges med pi-
larna och ta bort takbelysningen A-fig. 39;
❒öppna skyddslocket B-fig. 40;
❒byt ut lampan Cgenom att lossa den
från sidokontakterna och se till att den
fästs korrekt mellan kontakterna;
❒stäng locket B-fig. 40och fäst takbe-
lysningen A-fig. 39på sitt säte och se
till att det fästs riktigt.TAKBELYSNING BAK
Cargo-versioner
För att byta lampan, gör så här:
❒avlägsna takbelysningen A-fig. 41i den
riktning som anges av pilen;
❒öppna skyddet B-fig. 42enligt anvis-
ningen;
❒byt ut lampan C-fig. 43genom att los-
sa den från sidokontakterna. Sätt i den
nya lampan och se till att den fästs kor-
rekt mellan kontakterna;
fig. 39F0T0143mfig. 40F0T0144mfig. 41F0T0107m
fig. 42F0T0023m
