2014 FIAT FIORINO Drift- och underhållshandbok (in Swedish)

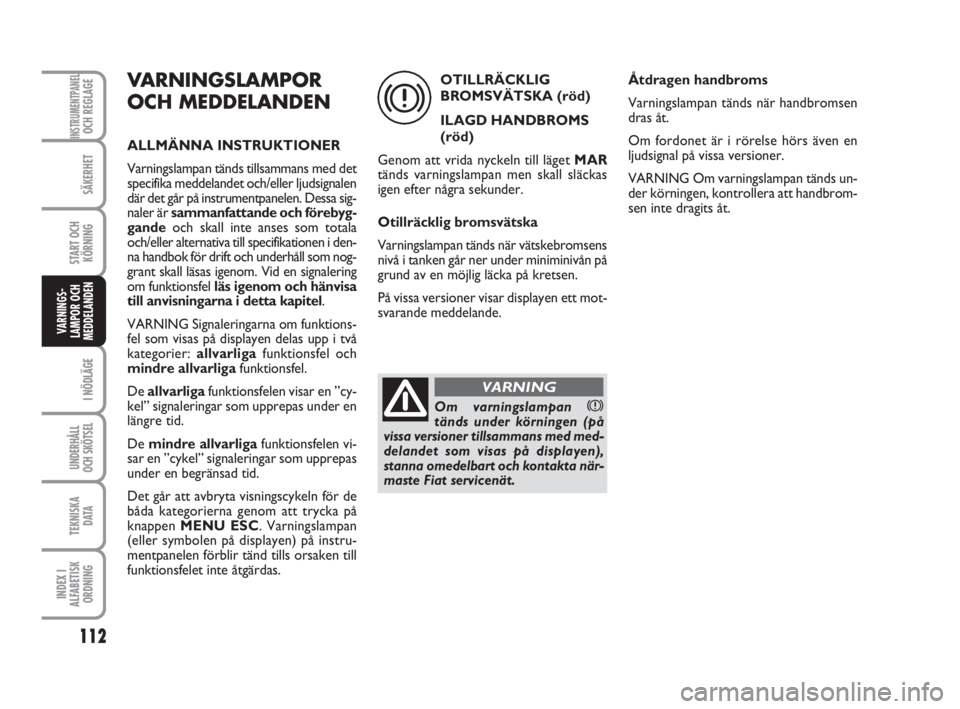

112
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
VARNINGSLAMPOR
OCH MEDDELANDEN
ALLMÄNNA INSTRUKTIONER
Varningslampan tänds tillsammans med det
specifika meddelandet och/eller ljudsignalen
där det går på instrumentpanelen. Dessa sig-
naler är sammanfattande och förebyg-
gandeoch skall inte anses som totala
och/eller alternativa till specifikationen i den-
na handbok för drift och underhåll som nog-
grant skall läsas igenom. Vid en signalering
om funktionsfel läs igenom och hänvisa
till anvisningarna i detta kapitel.
VARNING Signaleringarna om funktions-
fel som visas på displayen delas upp i två
kategorier: allvarligafunktionsfel och
mindre allvarligafunktionsfel.
De allvarligafunktionsfelen visar en ”cy-
kel” signaleringar som upprepas under en
längre tid.
De mindre allvarligafunktionsfelen vi-
sar en ”cykel” signaleringar som upprepas
under en begränsad tid.
Det går att avbryta visningscykeln för de
båda kategorierna genom att trycka på
knappen MENU ESC. Varningslampan
(eller symbolen på displayen) på instru-
mentpanelen förblir tänd tills orsaken till
funktionsfelet inte åtgärdas.OTILLRÄCKLIG
BROMSVÄTSKA (röd)
ILAGD HANDBROMS
(röd)
Genom att vrida nyckeln till läget MAR
tänds varningslampan men skall släckas
igen efter några sekunder.
Otillräcklig bromsvätska
Varningslampan tänds när vätskebromsens
nivå i tanken går ner under miniminivån på
grund av en möjlig läcka på kretsen.
På vissa versioner visar displayen ett mot-
svarande meddelande.Åtdragen handbroms
Varningslampan tänds när handbromsen
dras åt.
Om fordonet är i rörelse hörs även en
ljudsignal på vissa versioner.
VARNING Om varningslampan tänds un-
der körningen, kontrollera att handbrom-
sen inte dragits åt.
x
Om varningslampan xtänds under körningen (på
vissa versioner tillsammans med med-
delandet som visas på displayen),
stanna omedelbart och kontakta när-
maste Fiat servicenät.
VARNING
111-122 Fiorino SV 19-08-2009 13:47 Pagina 112

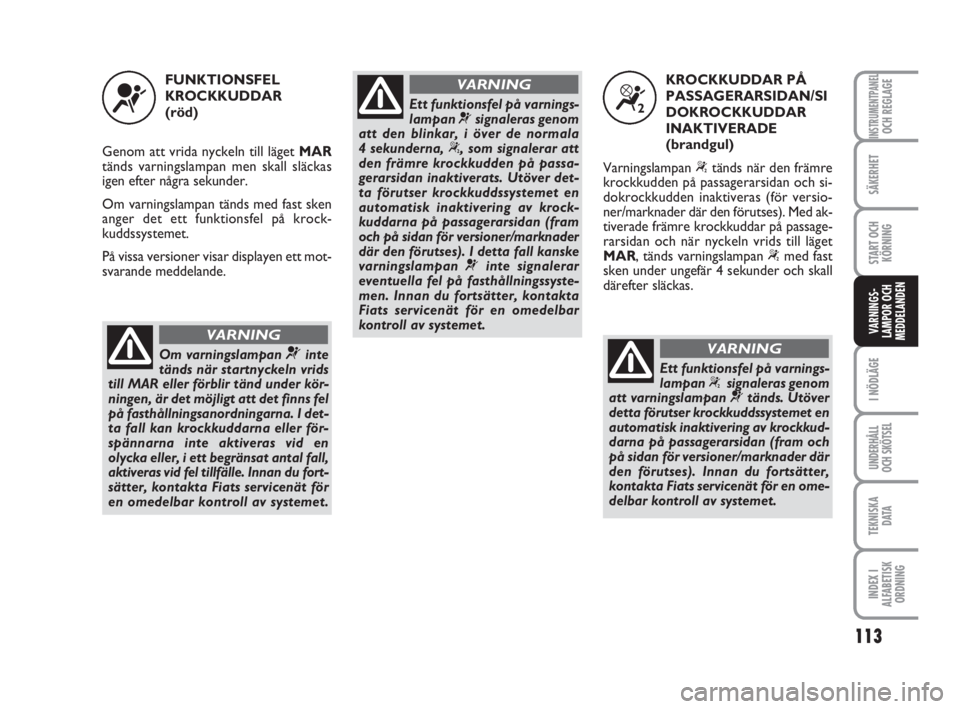

113
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
FUNKTIONSFEL
KROCKKUDDAR
(röd)
Genom att vrida nyckeln till läget MAR
tänds varningslampan men skall släckas
igen efter några sekunder.
Om varningslampan tänds med fast sken
anger det ett funktionsfel på krock-
kuddssystemet.
På vissa versioner visar displayen ett mot-
svarande meddelande.KROCKKUDDAR PÅ
PASSAGERARSIDAN/SI
DOKROCKKUDDAR
INAKTIVERADE
(brandgul)
Varningslampan “tänds när den främre
krockkudden på passagerarsidan och si-
dokrockkudden inaktiveras (för versio-
ner/marknader där den förutses). Med ak-
tiverade främre krockkuddar på passage-
rarsidan och när nyckeln vrids till läget
MAR, tänds varningslampan “med fast
sken under ungefär 4 sekunder och skall
därefter släckas.
¬“
Om varningslampan ¬inte
tänds när startnyckeln vrids
till MAR eller förblir tänd under kör-
ningen, är det möjligt att det finns fel
på fasthållningsanordningarna. I det-
ta fall kan krockkuddarna eller för-
spännarna inte aktiveras vid en
olycka eller, i ett begränsat antal fall,
aktiveras vid fel tillfälle. Innan du fort-
sätter, kontakta Fiats servicenät för
en omedelbar kontroll av systemet.
VARNING
Ett funktionsfel på varnings-
lampan ¬signaleras genom
att den blinkar, i över de normala
4 sekunderna, “, som signalerar att
den främre krockkudden på passa-
gerarsidan inaktiverats. Utöver det-
ta förutser krockkuddssystemet en
automatisk inaktivering av krock-
kuddarna på passagerarsidan (fram
och på sidan för versioner/marknader
där den förutses). I detta fall kanske
varningslampan ¬inte signalerar
eventuella fel på fasthållningssyste-
men. Innan du fortsätter, kontakta
Fiats servicenät för en omedelbar
kontroll av systemet.
VARNING
Ett funktionsfel på varnings-
lampan “signaleras genom
att varningslampan ¬tänds. Utöver
detta förutser krockkuddssystemet en
automatisk inaktivering av krockkud-
darna på passagerarsidan (fram och
på sidan för versioner/marknader där
den förutses). Innan du fortsätter,
kontakta Fiats servicenät för en ome-
delbar kontroll av systemet.
VARNING
111-122 Fiorino SV 19-08-2009 13:47 Pagina 113

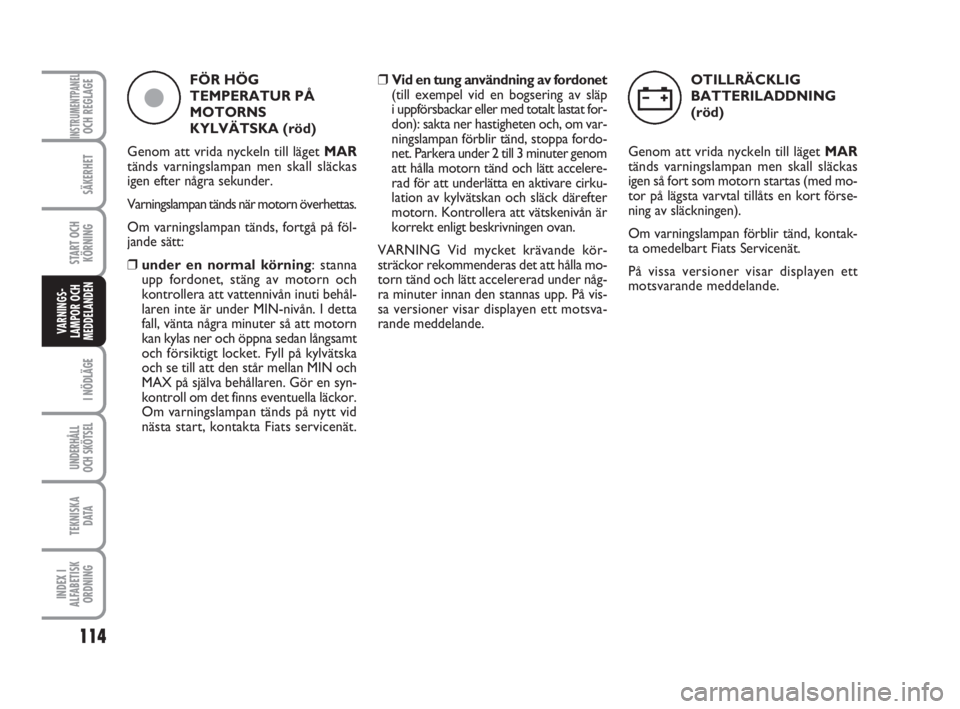

114
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
FÖR HÖG
TEMPERATUR PÅ
MOTORNS
KYLVÄTSKA (röd)
Genom att vrida nyckeln till läget MAR
tänds varningslampan men skall släckas
igen efter några sekunder.
Varningslampan tänds när motorn överhettas.
Om varningslampan tänds, fortgå på föl-
jande sätt:
❒under en normal körning: stanna
upp fordonet, stäng av motorn och
kontrollera att vattennivån inuti behål-
laren inte är under MIN-nivån. I detta
fall, vänta några minuter så att motorn
kan kylas ner och öppna sedan långsamt
och försiktigt locket. Fyll på kylvätska
och se till att den står mellan MIN och
MAX på själva behållaren. Gör en syn-
kontroll om det finns eventuella läckor.
Om varningslampan tänds på nytt vid
nästa start, kontakta Fiats servicenät.❒Vid en tung användning av fordonet
(till exempel vid en bogsering av släp
i uppförsbackar eller med totalt lastat for-
don): sakta ner hastigheten och, om var-
ningslampan förblir tänd, stoppa fordo-
net. Parkera under 2 till 3 minuter genom
att hålla motorn tänd och lätt accelere-
rad för att underlätta en aktivare cirku-
lation av kylvätskan och släck därefter
motorn. Kontrollera att vätskenivån är
korrekt enligt beskrivningen ovan.
VARNING Vid mycket krävande kör-
sträckor rekommenderas det att hålla mo-
torn tänd och lätt accelererad under någ-
ra minuter innan den stannas upp. På vis-
sa versioner visar displayen ett motsva-
rande meddelande.OTILLRÄCKLIG
BATTERILADDNING
(röd)
Genom att vrida nyckeln till läget MAR
tänds varningslampan men skall släckas
igen så fort som motorn startas (med mo-
tor på lägsta varvtal tillåts en kort förse-
ning av släckningen).
Om varningslampan förblir tänd, kontak-
ta omedelbart Fiats Servicenät.
På vissa versioner visar displayen ett
motsvarande meddelande.
çw
111-122 Fiorino SV 19-08-2009 13:47 Pagina 114

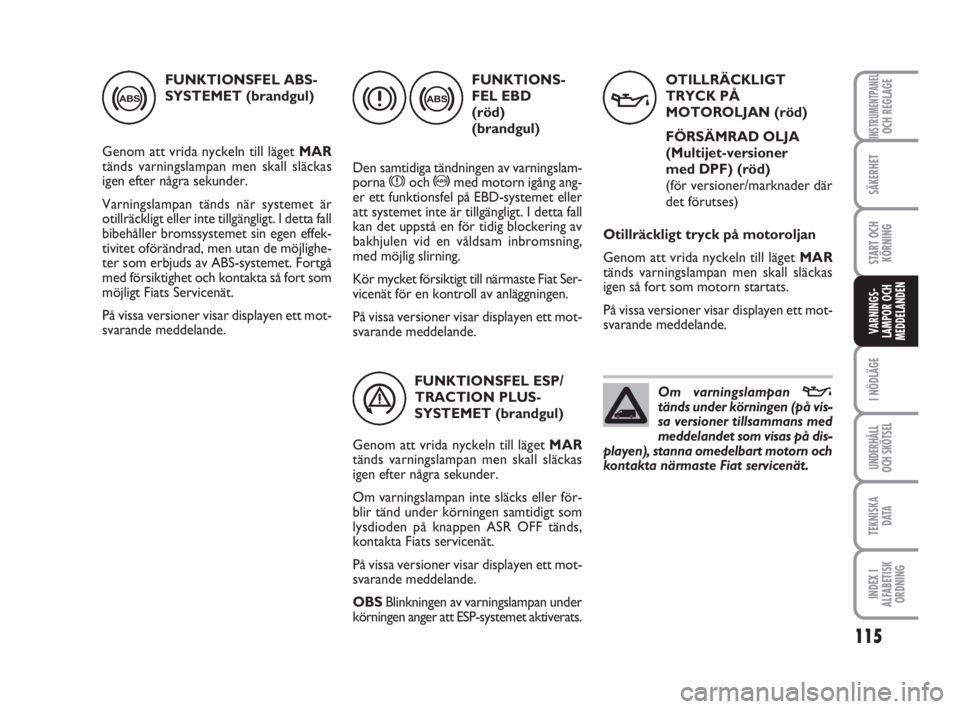

115
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
FUNKTIONSFEL ABS-
SYSTEMET (brandgul)
Genom att vrida nyckeln till läget MAR
tänds varningslampan men skall släckas
igen efter några sekunder.
Varningslampan tänds när systemet är
otillräckligt eller inte tillgängligt. I detta fall
bibehåller bromssystemet sin egen effek-
tivitet oförändrad, men utan de möjlighe-
ter som erbjuds av ABS-systemet. Fortgå
med försiktighet och kontakta så fort som
möjligt Fiats Servicenät.
På vissa versioner visar displayen ett mot-
svarande meddelande.FUNKTIONS-
FEL EBD
(röd)
(brandgul)
Den samtidiga tändningen av varningslam-
porna
xoch >med motorn igång ang-
er ett funktionsfel på EBD-systemet eller
att systemet inte är tillgängligt. I detta fall
kan det uppstå en för tidig blockering av
bakhjulen vid en våldsam inbromsning,
med möjlig slirning.
Kör mycket försiktigt till närmaste Fiat Ser-
vicenät för en kontroll av anläggningen.
På vissa versioner visar displayen ett mot-
svarande meddelande.
>x>v
OTILLRÄCKLIGT
TRYCK PÅ
MOTOROLJAN (röd)
FÖRSÄMRAD OLJA
(Multijet-versioner
med DPF) (röd)
(för versioner/marknader där
det förutses)
Otillräckligt tryck på motoroljan
Genom att vrida nyckeln till läget MAR
tänds varningslampan men skall släckas
igen så fort som motorn startats.
På vissa versioner visar displayen ett mot-
svarande meddelande.
Om varningslampan
vtänds under körningen (på vis-
sa versioner tillsammans med
meddelandet som visas på dis-
playen), stanna omedelbart motorn och
kontakta närmaste Fiat servicenät.
FUNKTIONSFEL ESP/
TRACTION PLUS-
SYSTEMET (brandgul)
Genom att vrida nyckeln till läget MAR
tänds varningslampan men skall släckas
igen efter några sekunder.
Om varningslampan inte släcks eller för-
blir tänd under körningen samtidigt som
lysdioden på knappen ASR OFF tänds,
kontakta Fiats servicenät.
På vissa versioner visar displayen ett mot-
svarande meddelande.
OBSBlinkningen av varningslampan under
körningen anger att ESP-systemet aktiverats.
á
111-122 Fiorino SV 19-08-2009 13:47 Pagina 115

116
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
Försämrad olja
(Multijet-versioner med DPF)
(för versioner/marknader där det
förutses)
Varningslampan tänds och blinkar samti-
digt som ett meddelande visas på display-
en när systemet känner av en försämrad
motorolja.
Efter den första varningen fortsätter lam-
pan att blinka under 60 sekunder och där-
efter varannan timma, varje gång motorn
startas, tills oljan byts.INTE FASTSPÄNDA
SÄKERHETSBÄLTEN
(röd)
Varningslampan på instrumentpa-
nelen tänds med fast sken med stillastå-
ende fordon och säkerhetsbältet på för-
arsidan inte riktigt fastspänt. Varningslam-
pan tänds och blinkar, samtidigt som en
ljudsignal hörs (summer), när, med fordo-
net i rörelse, de främre säkerhetsbältena
inte fästs riktigt.
Ljudsignalen (summer) för S.B.R.-systemet
(Seat Belt Reminder) kan endast uteslutas
av Fiats servicenät.
På vissa versioner går det att aktivera om
systemet med inställningsmenyn.DÖRRARNA
DÅLIGT STÄNGDA
(röd)
Varningslampan tänds, på vissa versioner,
när en eller flera dörrar eller bagageut-
rymmet inte är riktigt stängda.
På vissa versioner visar displayen ett mot-
svarande meddelande.
MINIMINIVÅ
MOTOROLJA
(röd)
Genom att vrida nyckeln till läget MAR
tänds varningslampan men skall släckas
igen efter några sekunder.
Varningslampan tänds på instrumentpane-
len när motoroljans nivå går ner under det
förutsedda minimivärdet. Återställ korrekt
motoroljenivå (se ”Nivåkontroll” i kapitlet
”Underhåll och skötsel”).
På vissa versioner visar displayen ett mot-
svarande meddelande.
<´
k
Om varningslampan vblinkar, kontakta så snart
som möjligt Fiats servicenät
som förutser ett byte av mo-
toroljan och att varningslampan släcks
på instrumentpanelen.
111-122 Fiorino SV 19-08-2009 13:47 Pagina 116

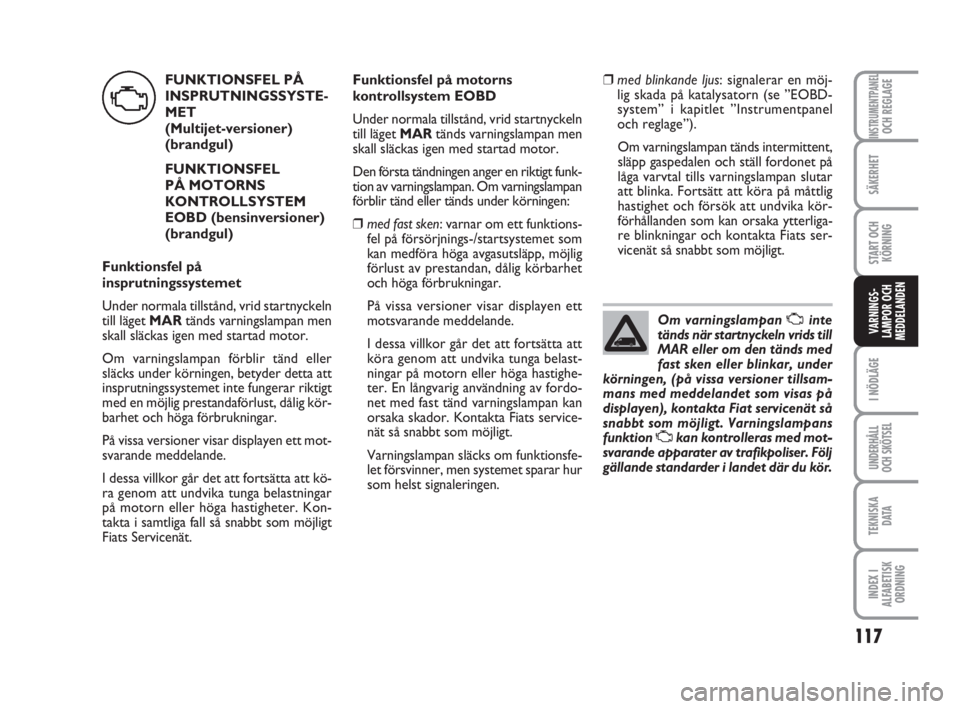

117
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
FUNKTIONSFEL PÅ
INSPRUTNINGSSYSTE-
MET
(Multijet-versioner)
(brandgul)
FUNKTIONSFEL
PÅ MOTORNS
KONTROLLSYSTEM
EOBD (bensinversioner)
(brandgul)
Funktionsfel på
insprutningssystemet
Under normala tillstånd, vrid startnyckeln
till läget MARtänds varningslampan men
skall släckas igen med startad motor.
Om varningslampan förblir tänd eller
släcks under körningen, betyder detta att
insprutningssystemet inte fungerar riktigt
med en möjlig prestandaförlust, dålig kör-
barhet och höga förbrukningar.
På vissa versioner visar displayen ett mot-
svarande meddelande.
I dessa villkor går det att fortsätta att kö-
ra genom att undvika tunga belastningar
på motorn eller höga hastigheter. Kon-
takta i samtliga fall så snabbt som möjligt
Fiats Servicenät.Funktionsfel på motorns
kontrollsystem EOBD
Under normala tillstånd, vrid startnyckeln
till läget MARtänds varningslampan men
skall släckas igen med startad motor.
Den första tändningen anger en riktigt funk-
tion av varningslampan. Om varningslampan
förblir tänd eller tänds under körningen:
❒med fast sken: varnar om ett funktions-
fel på försörjnings-/startsystemet som
kan medföra höga avgasutsläpp, möjlig
förlust av prestandan, dålig körbarhet
och höga förbrukningar.
På vissa versioner visar displayen ett
motsvarande meddelande.
I dessa villkor går det att fortsätta att
köra genom att undvika tunga belast-
ningar på motorn eller höga hastighe-
ter. En långvarig användning av fordo-
net med fast tänd varningslampan kan
orsaka skador. Kontakta Fiats service-
nät så snabbt som möjligt.
Varningslampan släcks om funktionsfe-
let försvinner, men systemet sparar hur
som helst signaleringen.❒med blinkande ljus: signalerar en möj-
lig skada på katalysatorn (se ”EOBD-
system” i kapitlet ”Instrumentpanel
och reglage”).
Om varningslampan tänds intermittent,
släpp gaspedalen och ställ fordonet på
låga varvtal tills varningslampan slutar
att blinka. Fortsätt att köra på måttlig
hastighet och försök att undvika kör-
förhållanden som kan orsaka ytterliga-
re blinkningar och kontakta Fiats ser-
vicenät så snabbt som möjligt.
Om varningslampan Uinte
tänds när startnyckeln vrids till
MAR eller om den tänds med
fast sken eller blinkar, under
körningen, (på vissa versioner tillsam-
mans med meddelandet som visas på
displayen), kontakta Fiat servicenät så
snabbt som möjligt. Varningslampans
funktion Ukan kontrolleras med mot-
svarande apparater av trafikpoliser. Följ
gällande standarder i landet där du kör.
U
111-122 Fiorino SV 19-08-2009 13:47 Pagina 117

118
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN

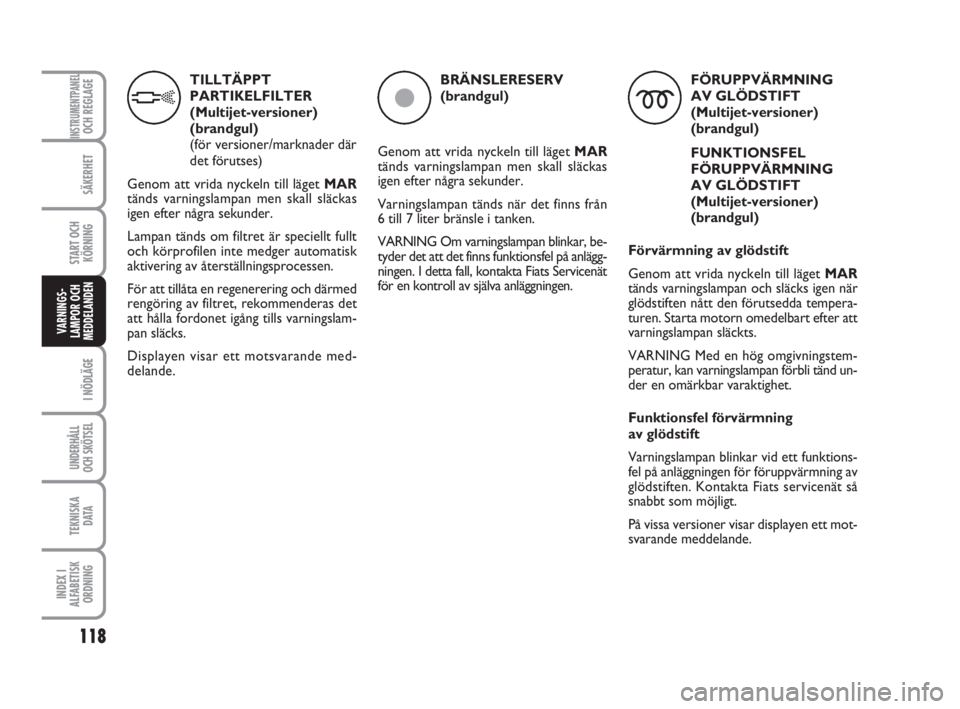

TILLTÄPPT
PARTIKELFILTER
(Multijet-versioner)
(brandgul)
(för versioner/marknader där
det förutses)
Genom att vrida nyckeln till läget MAR
tänds varningslampan men skall släckas
igen efter några sekunder.
Lampan tänds om filtret är speciellt fullt
och körprofilen inte medger automatisk
aktivering av återställningsprocessen.
För att tillåta en regenerering och därmed
rengöring av filtret, rekommenderas det
att hålla fordonet igång tills varningslam-
pan släcks.
Displayen visar ett motsvarande med-
delande.BRÄNSLERESERV
(brandgul)
Genom att vrida nyckeln till läget MAR
tänds varningslampan men skall släckas
igen efter några sekunder.
Varningslampan tänds när det finns från
6 till 7 liter bränsle i tanken.
VARNING Om varningslampan blinkar, be-
tyder det att det finns funktionsfel på anlägg-
ningen. I detta fall, kontakta Fiats Servicenät
för en kontroll av själva anläggningen.FÖRUPPVÄRMNING
AV GLÖDSTIFT
(Multijet-versioner)
(brandgul)
FUNKTIONSFEL
FÖRUPPVÄRMNING
AV GLÖDSTIFT
(Multijet-versioner)
(brandgul)
Förvärmning av glödstift
Genom att vrida nyckeln till läget MAR
tänds varningslampan och släcks igen när
glödstiften nått den förutsedda tempera-
turen. Starta motorn omedelbart efter att
varningslampan släckts.
VARNING Med en hög omgivningstem-
peratur, kan varningslampan förbli tänd un-
der en omärkbar varaktighet.
Funktionsfel förvärmning
av glödstift
Varningslampan blinkar vid ett funktions-
fel på anläggningen för föruppvärmning av
glödstiften. Kontakta Fiats servicenät så
snabbt som möjligt.
På vissa versioner visar displayen ett mot-
svarande meddelande.
hçm
111-122 Fiorino SV 19-08-2009 13:47 Pagina 118

119
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX I
ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
VATTEN I
DIESELFILTRET
(Multijet-versioner)
(brandgul)
Genom att vrida nyckeln till läget MAR
tänds varningslampan men skall släckas
igen efter några sekunder.
Varningslampan ctänds om det finns vat-
ten i dieselfiltret.
På vissa versioner visar displayen ett mot-
svarande meddelande.FUNKTIONSFEL
SKYDDSSYSTEMET
FORDON – FIAT CODE
(brandgul)
FUNKTIONSFEL LARM
(brandgul)
(för versioner/marknader där det
förutses)
STÖLDFÖRSÖK
(brandgul)
Funktionsfel fordonets skydssystem
Fiat CODE
Varningslampa tänd med fast sken, med
nyckeln på läget MAR, anger ett möjligt
funktionsfel (se ”Systemet Fiat Code” i ka-
pitlet ”Instrumentpanel och reglage”).
På vissa versioner visar displayen ett mot-
svarande meddelande.
VARNING När varningslamporna Uoch
Ytänds anger det ett fel på Fiat CODE-
systemet.
Om varningslampan Ytänds med motorn
igång, betyder att fordonet inte skyddas av
motorspärren (se ”Systemet Fiat Code”
i kapitlet ”Instrumentpanel och reglage”).
Kontakta Fiats servicenät för att utföra en
memorisering av alla nycklar. Om det finns vatten i försörj-
ningskretsen, kan det medfö-
ra allvarliga skador på in-
sprutningssystemet och orsaka
en oregelbunden funktion av motorn.
Om varningslampan ctänds (på vissa
versioner tillsammans med meddelandet
som visas på displayen), kontakta sna-
rast möjligt närmaste Fiat servicenät för
en avtappning. Om denna signalering
uppstår omedelbart efter tankningen, är
det möjligt att vatten trängt in i tanken:
stäng i detta fall omedelbart av motorn
och kontakta Fiats servicenät.
cY
Funktionsfel larm
Tändningen av varningslampan (eller sym-
bolen på displayen) signalerar ett fel på
larmsystemet. På vissa utrustningar visar
displayen ett motsvarande meddelande.
Kontakta Fiats Servicenät så snabbt som
möjligt.
Stöldförsök
Om varningslampan blinkar snabbt, eller
om symbolen tänds på displayen, signale-
rar att ett stöldförsök känts av. På vissa ut-
rustningar visar displayen ett motsvaran-
de meddelande.
Kontakta Fiats servicenät så snabbt som
möjligt.
111-122 Fiorino SV 19-08-2009 13:47 Pagina 119
