2014.5 OPEL ANTARA Manual de Instruções (in Portugues)

Arrumação71
Prender uma bicicleta ao
sistema de transporte traseiro
Colocar a bicicleta. A superfície do
pedal deve estar no nicho de abertura
do mesmo como se vê na imagem.
Atenção
Certifique-se que o pedal não toca
na superfície do suporte da
extremidade traseira. Caso
contrário, a pedaleira da bicicleta
poderá danificar-se durante o
transporte.
Inserir a estrutura da manivela do
pedal nas calhas exteriores de cada uma das reentrâncias da manivela do
pedal por cima e deslizar o mais
possível para baixo.Anexar a superfície do pedal ao rodar o parafuso de anexo na montagem do pedal.

72Arrumação
Colocar os nichos da roda de forma aque a bicicleta esteja mais ou menos
na horizontal. Agora, a distância
entre os pedais e a porta traseira
deverá ser de pelo menos 5 cm.
Ambos os pneus das bicicletas têm de estar nos nichos das rodas.Atenção
Certificar-se de puxar os nichos
das rodas para fora, na medida do
necessário, para poder colocar ospneus das rodas da bicicleta nos
nichos. Caso contrário, não será
possível a montagem da bicicleta
na horizontal. Ignorar este aviso
poderá resultar em danos nas
rodas da bicicleta causados por
gases de escape quentes.
Alinhar a bicicleta na direcção
longitudinal do veículo: Desapertar
um pouco a estrutura do pedal.
Colocar a bicicleta na vertical usando
a manivela de rotação do nicho da
superfície do pedal.
Se duas bicicletas se obstruírem uma
à outra, a posição das mesmas pode ser adaptada ajustando o volante e
os nichos das rodas assim como as
manivelas rotativas da superfície do
pedal até as bicicletas deixarem de
se tocar. Certificar-se que há espaço
suficiente entre as bicicletas e o
veículo.Apertar manualmente ao máximo o
parafuso de fixação para o suporte do rolamento do pedal.
Prender ambas as rodas das
bicicletas nos encaixes previstos
usando as presilhas de fixação.
Verificar a bicicleta para se certificar
que está bem presa.

Arrumação73Atenção
Assegurar-se que o espaço entre
a bicicleta e o veículo é de pelo
menos 5 cm. Se necessário,
liberte o guiador e rode para o
lado.
As definições para as reentrâncias da
roda e na alavanca rotativa nas
reentrâncias da superfície do pedal
deverão ser anotadas e guardadas
para cada uma das bicicletas. Uma
pré-configuração correcta facilitará a
recolocação da bicicleta.
Advertência
É recomendado instalar um sinal de
aviso na bicicleta mais à retaguarda
para aumentar a visibilidade.
Desmontar a bicicleta do
sistema de transporte traseiro
Desapertar os cintos de retenção de
ambas as bicicletas.
Segurar a bicicleta, desapertar o
parafuso de fixação da estrutura do
rolamento do pedal, depois elevar a
estrutura do rolamento do pedal para
a remover.
Recolher o sistema de
transporte traseiro
Empurrar os apoios da superfície do
pedal na reentrância da superfície do
pedal como indicado na figura.

74Arrumação
Insira o cinto de retenção e empurre
com força para trás tanto quanto
possível.
Pressionar a alavanca de abertura e
deslizar os intervalos das rodas
completamente até onde cheguem.
Desencaixar a alavanca de fecho no
suporte diagonal e dobrar ambas as
reentrâncias da superfície do pedal
para baixo.
9 Aviso
Risco de se magoar.
Rode a maneta direita primeiro ( 1)
para a frente, seguida pela maneta
esquerda ( 2), até que possam ser
encaixadas nas suas respectivas reentrâncias.

Arrumação75
Empurrar a maneta para baixo e
puxar ambos os suportes da lâmpada
para fora das reentrâncias.
Dobre os suportes de luz na parte de trás das luzes traseiras.
Coloque primeiro a luz traseira da
frente ( 1) depois a luz traseira de trás
( 2 ) nos nichos e empurra o mais
possível para baixo. Empurrar os cabos para as guias de forma a evitar
danos.
Puxar para cima o suporte da placa
de matrícula e rebatê-lo para a
posição horizontal.
Abrir a tampa da bagageira.
Levantar a alavanca de desengate e segurar. Levantar ligeiramente o
sistema e pressioná-lo na reentrância
até engatar.
A alavanca de abertura deve
regressar à posição original.
9 Aviso
Se o sistema não puder ser
engatado correctamente, pedir
ajuda numa oficina.

76ArrumaçãoBagageira
Compartimento de arrumação na bagageira
Localizados em ambos os lados do
piso da bagageira.
Cobertura da bagageira
Não colocar quaisquer objectos na
tampa.
Fechar a cobertura
Puxar a cobertura da bagageira no
sentido da traseira do veículo usando
a pega e inserir os retentores de
fixação nos suportes localizado em
ambos os lados da bagageira.
Abrir a coberturaRetirar a tampa da bagageira dos
suportes laterais. A cobertura enrola
automaticamente.
Retirar a tampa
Abrir a cobertura da bagageira. Puxar
lateralmente os encaixes localizados
de ambos os lados da bagageira para o centro do veículo, levantar e
remover a cobertura das guias
laterais.
Montar na ordem inversa.

Arrumação77Cobertura do piso na
bagageira
Para aceder ao compartimento de
arrumação do piso traseiro, puxar a
tampa do piso para cima pela pega.
Consoante a versão, para aceder ao
compartimento de arrumação
localizado no piso traseiro, empurrar ambas as alavancas existentes na
tampa de piso no sentido da pega e
puxar para cima a tampa de piso pela
pega.Quando disponível, suspender o
gancho na parte superior da abertura
da porta da bagageira.
Atenção
Utilizar o gancho apenas para
pendurar a cobertura do piso
traseiro e a cobertura ajustável em altura.

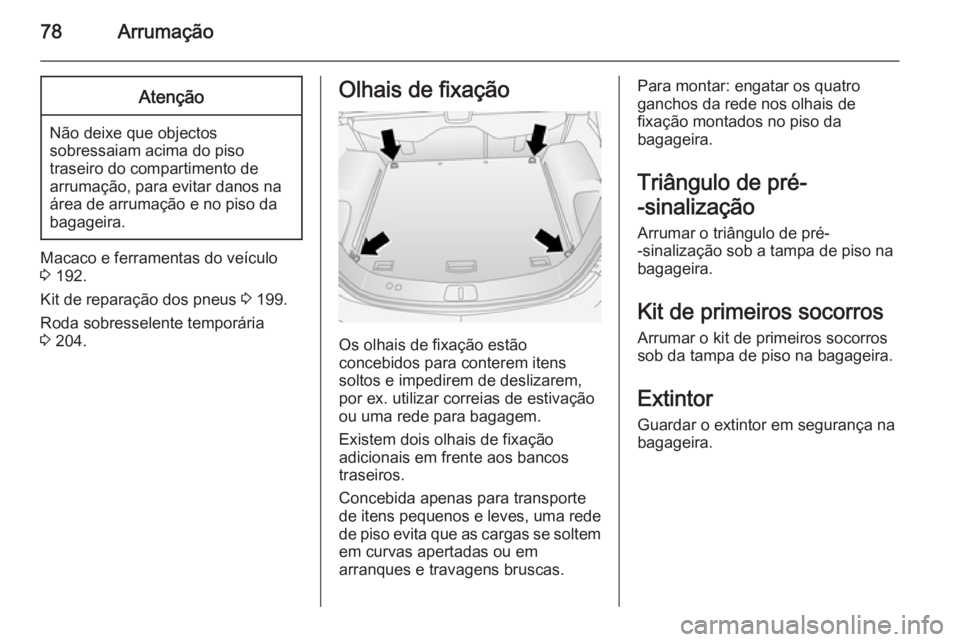

78ArrumaçãoAtenção
Não deixe que objectossobressaiam acima do piso
traseiro do compartimento de
arrumação, para evitar danos na área de arrumação e no piso dabagageira.
Macaco e ferramentas do veículo
3 192.
Kit de reparação dos pneus 3 199.
Roda sobresselente temporária
3 204.
Olhais de fixação
Os olhais de fixação estão
concebidos para conterem itens
soltos e impedirem de deslizarem,
por ex. utilizar correias de estivação
ou uma rede para bagagem.
Existem dois olhais de fixação
adicionais em frente aos bancos
traseiros.
Concebida apenas para transporte
de itens pequenos e leves, uma rede de piso evita que as cargas se soltem em curvas apertadas ou em
arranques e travagens bruscas.
Para montar: engatar os quatro
ganchos da rede nos olhais de
fixação montados no piso da
bagageira.
Triângulo de pré-
-sinalização
Arrumar o triângulo de pré-
-sinalização sob a tampa de piso na
bagageira.
Kit de primeiros socorros
Arrumar o kit de primeiros socorros
sob da tampa de piso na bagageira.
Extintor Guardar o extintor em segurança nabagageira.
