2014.5 OPEL ANTARA Manual de Instruções (in Portugues)

Arrumação63ArrumaçãoCompartimentos de arrumação...63
Bagageira .................................... 76
Sistema de bagageira de tejadi‐
lho ................................................ 79
Indicações de carregamento .......79Compartimentos de
arrumação9 Aviso
Não arrumar objectos pesados ou
objectos afiados nos
compartimentos de arrumação.
Caso contrário, os ocupantes do
veículo podem ficar feridos devido à projecção de objectos na
eventualidade de uma travagem
de emergência, uma mudança
súbita de direcção ou um
acidente.
Porta-luvas
O porta-luvas ilumina-se ao ser
aberto.
A divisória no porta-luvas pode ser
retirada das ranhuras de encaixe.
Guarde a divisória na ranhura
localizada na lateral mais à esquerda do porta-luvas.
O porta-luvas deve estar fechado
durante a condução.
Porta-luvas com fechadura Trancar e destrancar o porta-luvas
com a chave.

64ArrumaçãoSuporte para bebidasÀ frente da consola central
encontram-se porta-copos.
O porta-copos é flexível, permitindo o
encaixe de vários recipientes para
bebidas.
No apoio de braços central e traseiro, há porta-copos adicionais. Rebater
para baixo o apoio de braço para
aceder ao porta-copos.
Arrumação na parte
dianteira do veículo
Rede da consolaLocalizado no espaço inferior para os pés do passageiro dianteiro.
Arrumação de moedas
Puxar a alavanca para abrir.
Empurrar a porta com firmeza para
fechar.
Dispositivo de suporte de
cartões
Localizado por cima do
compartimento de arrumação de
moedas. Pode ser guardado um
cartão na ranhura para facilitar a
utilização.
Compartimento para
óculos de sol
Para abrir: empurrar a parte traseira
a tampa.
Para fechar: puxar para cima a tampa
e pressioná-la até engatar no
encaixe.
Não utilizar para arrumar objectos
pesados.

Arrumação65Compartimento de
arrumação por baixo do
banco
Tabuleiro sob o banco do passageiro dianteiro
Puxar para cima a frente do tabuleiro e fazê-lo deslizar para a frente.
Empurrar o tabuleiro no sentido do
banco para o fazer regressar à
posição original.
Compartimento de
arrumação no apoio de
braços
Caixa da consola no apoio de
braço dianteiro
Para abrir: puxar para cima a
alavanca e levantar a tampa.
Para fechar: baixar a tampa e
pressioná-la até engatar no encaixe.
Compartimento de
arrumação na consola
central Para aceder ao compartimento de
arrumação, à tomada e à entrada
AUX, fazer deslizar o suporte para
bebidas para trás.
Tomadas de alimentação 3 87.
Entrada AUX - Consultar o manual do Sistema de informação e lazer para
mais informações.
Sistema de suporte
traseiro

66Arrumação
O sistema de suporte traseiro
(sistema Flex-Fix) permite a fixação
de bicicletas num suporte extraível
integrado na base do veículo. O
transporte de outros objectos não é
permitido.
A carga máxima do sistema de
suporte traseiro é de 40 kg. A carga
máxima por bicicleta é de 20 kg.
A distância entre eixos de uma
bicicleta não deve ser superior a
1,15 metros. Caso contrário, não é
possível a fixação segura de uma
bicicleta.
Quando não estiver a ser utilizado, o
sistema de suporte tem de ser
novamente deslizado para o interior
do piso do veículo.
É oferecida uma caixa multifunções,
como acessório para o sistema de
suporte traseiro.
Não deve haver quaisquer objectos sobre as bicicletas que poderiam
soltar-se durante o transporte.Atenção
Não fixar bicicletas com pedaleiras em carbono nos
suportes para bicicletas. As
bicicletas poderão ficar
danificadas.
Expansão
Abrir a tampa da bagageira.
9 Aviso
Não deve encontrar-se ninguém
na zona de extensão do sistema
de suporte traseiro, por haver
riscos de ferimentos.
Levantar a alavanca de engate. O sistema desengata rapidamente e sai
para fora do pára-choques.

Arrumação67

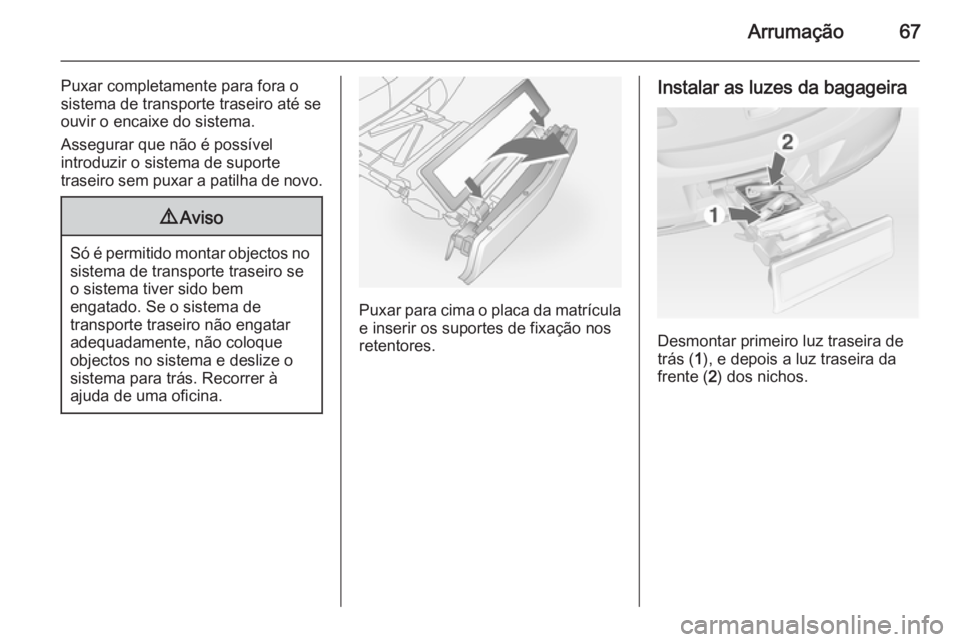

Puxar completamente para fora o
sistema de transporte traseiro até se
ouvir o encaixe do sistema.
Assegurar que não é possível
introduzir o sistema de suporte
traseiro sem puxar a patilha de novo.9 Aviso
Só é permitido montar objectos no
sistema de transporte traseiro se
o sistema tiver sido bem
engatado. Se o sistema de
transporte traseiro não engatar
adequadamente, não coloque
objectos no sistema e deslize o
sistema para trás. Recorrer à
ajuda de uma oficina.
Puxar para cima o placa da matrícula e inserir os suportes de fixação nos
retentores.
Instalar as luzes da bagageira
Desmontar primeiro luz traseira de
trás ( 1), e depois a luz traseira da
frente ( 2) dos nichos.

68Arrumação
Abrir o suporte da lâmpada
completamente na parte de trás da lâmpada.
Empurrar a alavanca de encaixe e
empurrar o casquilho da lâmpada
para dentro do suporte até parar no
batente.
Realizar este procedimento com ambas as luzes traseiras.
Verificar a posição do cabo e da luz
para se certificar que estes estão correctamente instalados e estão
bem presos.
Tranque o sistema de
transporte traseiro
Rode a maneta da esquerda ( 1)
primeiro para trás, seguido pela
maneta direita ( 2) até parar. Ambas
as manetas devem apontar para trás,
de outra forma não se garante uma
funcionalidade segura.
Advertência
Fechar a porta traseira.

Arrumação69
Desdobrar as reentrâncias dopedal
Desdobrar uma ou as duas
reentrâncias para cima até que o
apoio diagonal encaixe.
Retirar a estrutura de manivela do
pedal das respectivas reentrâncias.
Adaptação do sistema de
transporte traseiro a uma
bicicleta
Com a alavanca de rotação sobre a
superfície do pedal, adaptar os
pedais ajustáveis à unidade da
superfície do pedal até à saliência da
superfície do pedal.
Se a bicicleta tiver pedaleiras rectas,
desaparafusar totalmente a unidade
da pedaleira (posição 5).

70Arrumação
Se a bicicleta tiver pedaleiras curvas,aparafusar totalmente a unidade da
pedaleira (posição 1).
Pressionar a alavanca e retirar o
nicho da roda.
Empurrar a patilha no corpo retentor
e removê-lo.
Preparar a bicicleta para ser
presa
Advertência
A largura máxima da pedaleira é
38,3 mm e a profundidade máxima
é 14,4 mm.
Rodar o pedal esquerdo (sem
corrente dentada) verticalmente para
baixo. O pedal na superfície
esquerda do mesmo deve ser
horizontal.
A parte dianteira da bicicleta deve ter a roda da frente para a esquerda.
A traseira da bicicleta deve ter a roda
dianteira para a direita.
