2013 PEUGEOT 5008 Manuale duso (in Italian)

IN B
15

Climatizzatore automatico:
utilizzare preferibilmente il funzionamento completamente automatico premendo il tasto
"AUTO"
.
VENTILAZIONE INTERNA
Consi
gli per le regolazioni interne


Per ottenere...



Riscaldamento o climatizzatore manuale




Distribuzione
d'aria



Flusso d'aria



Ricircolo d'aria
/
Entrata d'aria esterna



Temperatura



A/C manuale




CALDO







FREDDO






DISAPPANNAMENTO

SBRINAMENTO

IN
B
16

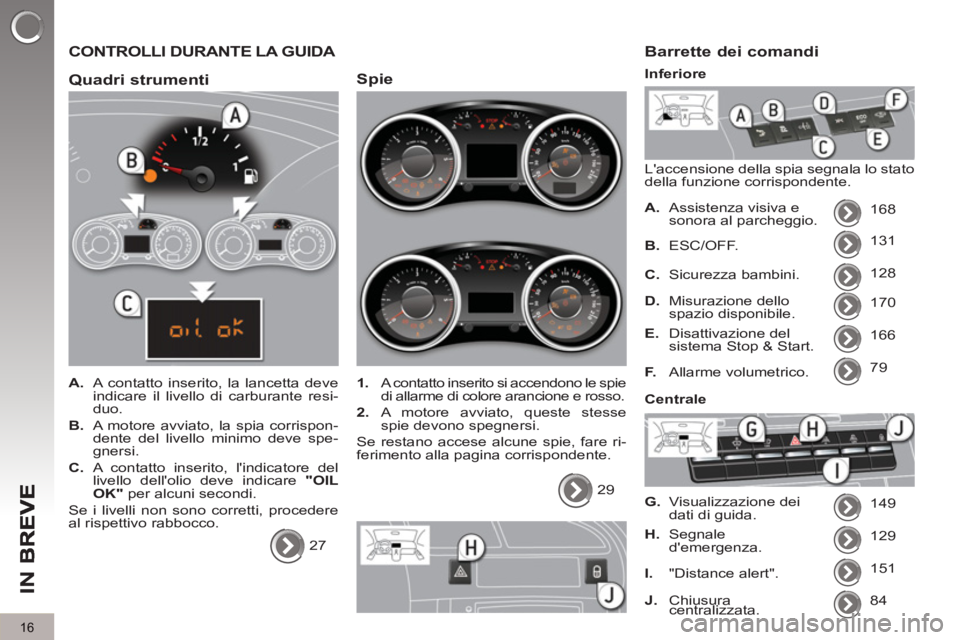

CONTROLLI DURANTE LA GUIDA

Quadri strumenti



A.
A contatto inserito, la lancetta deve
indicare il livello di carburante resi-
duo.

B.
A motore avviato, la spia corrispon-
dente del livello minimo deve spe-
gnersi.

C.
A contatto inserito, l'indicatore del
livello dell'olio deve indicare "OIL
OK"
per alcuni secondi.
Se i livelli non sono corretti, procedere
al rispettivo rabbocco.
27
Spie



1.
A contatto inserito si accendono le spie
di allarme di colore arancione e rosso.

2.
A motore avviato, queste stesse
spie devono spegnersi.
Se restano accese alcune spie, fare ri-
ferimento alla pagina corrispondente.
29

Barrette dei comandi

L'accensione della spia segnala lo stato
della funzione corrispondente.


A.
Assistenza visiva e
sonora al parcheggio. 168
131
128
170
166
79
149
129
B.
ESC/OFF.

C.
Sicurezza bambini.

D.
Misurazione dello
spazio disponibile.

E.
Disattivazione del
sistema Stop & Start.

F.
Allarme volumetrico.

G.
Visualizzazione dei
dati di guida.

H.
Segnale
d'emergenza.
Inferiore


Centrale

151

I.
"Distance alert".
84


J.
Chiusura
centralizzata.

IN B
17

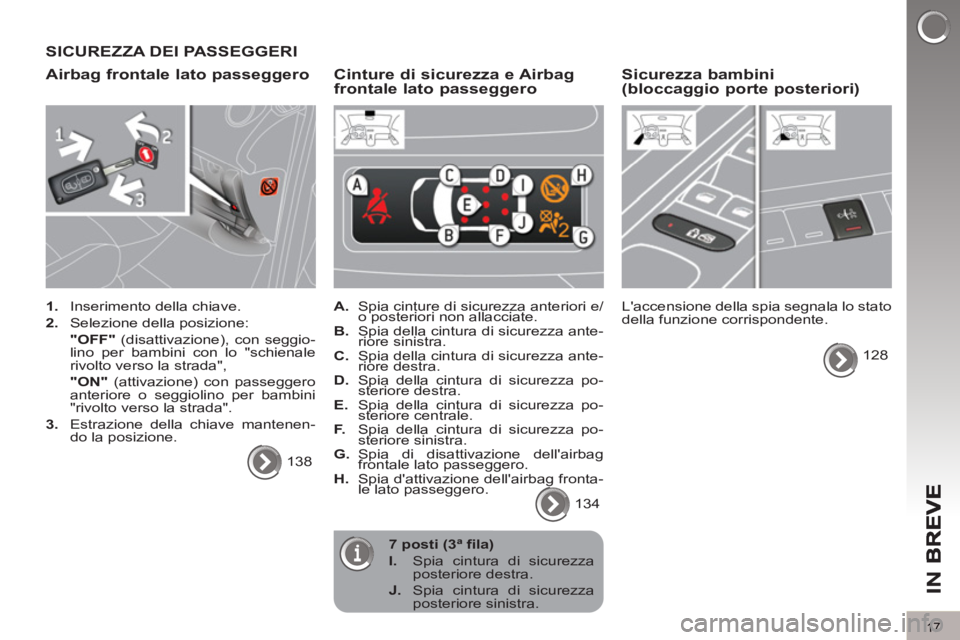

SICUREZZA DEI PASSEGGERI
Airbag frontale lato passeggero


1.
Inserimento della chiave.

2.
Selezione della posizione:
"OFF"
(disattivazione), con seggio-
lino per bambini con lo "schienale
rivolto verso la strada",
"ON"
(attivazione) con passeggero
anteriore o seggiolino per bambini
"rivolto verso la strada".

3.
Estrazione della chiave mantenen-
do la posizione.
138


Cinture di sicurezza e Airbag frontale lato passeggero



A.
Spia cinture di sicurezza anteriori e/
o posteriori non allacciate.

B.
Spia della cintura di sicurezza ante-
riore sinistra.

C.
Spia della cintura di sicurezza ante-
riore destra.

D.
Spia della cintura di sicurezza po-
steriore destra.

E.
Spia della cintura di sicurezza po-
steriore centrale.

F.
Spia della cintura di sicurezza po-
steriore sinistra.

G.
Spia di disattivazione dell'airbag
frontale lato passeggero.

H.
Spia d'attivazione dell'airbag fronta-
le lato passeggero.
134
Sicurezza bambini (bloccaggio porte posteriori)

L'accensione della spia segnala lo stato
della funzione corrispondente.
128


7 posti (3ª fila)


I.
Spia cintura di sicurezza
posteriore destra.

J.
Spia cintura di sicurezza
posteriore sinistra.

IN
B
18

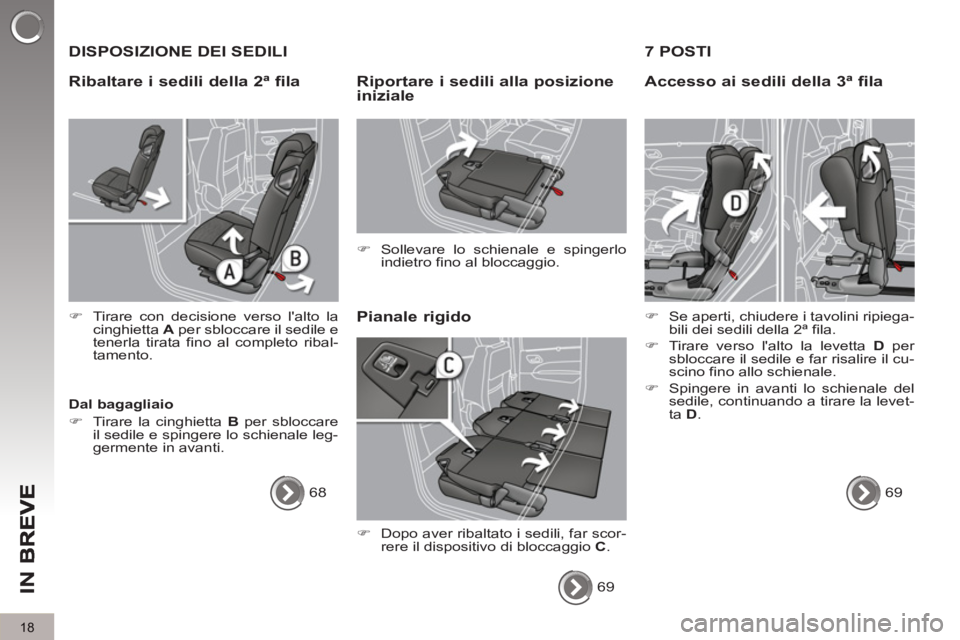

DISPOSIZIONE DEI SEDILI
Pianale ri
gido
Riportare i sedili alla posizione iniziale


)
Sollevare lo schienale e spingerlo
indietro fino al bloccaggio.


Dal bagagliaio


)
Tirare la cinghietta B
per sbloccare
il sedile e spingere lo schienale leg-
germente in avanti.



Ribaltare i sedili della 2ª fila




)
Tirare con decisione verso l'alto la
cinghietta A
per sbloccare il sedile e
tenerla tirata fino al completo ribal-
tamento.



Accesso ai sedili della 3ª fila



)
Se aperti, chiudere i tavolini ripiega-
bili dei sedili della 2ª fila.

)
Tirare verso l'alto la levetta D
per
sbloccare il sedile e far risalire il cu-
scino fino allo schienale.

)
Spingere in avanti lo schienale del
sedile, continuando a tirare la levet-
ta D
.
69
68
69

7 POSTI



)
Dopo aver ribaltato i sedili, far scor-
rere il dispositivo di bloccaggio C
.

IN B
19
DISPOSIZIONE DEI SEDILI (7 POSTI)
70,
110
)
Tirare la cinghietta E
e accompa-
gnare il sedilie fino al bloccaggio
dell'insieme.

)
Chiudere il pianale pieghevole pie-
gandolo in avanti.

)
Abbassare gli appoggiatesta e posi-
zionare il pianale pieghevole in ver-
ticale, dietro al sedile.

)
Tirando la cinghietta F
, spingere
leggermente lo schienale in avanti.

)
Togliere la tendina dal relativo allog-
giamento e posizionarla dietro ai se-
dili della 2ª fila.

)
Raddrizzare i pannelli rigidi dei sedi-
li della 2ª fila e bloccarli, poi piegare
indietro il pianale pieghevole.

)
Togliere la tendina e riporla nel rela-
tivo alloggiamento.
Passare da 7 a 5 posti Passare da 5 a 7 posti
70,
110

IN
B
20

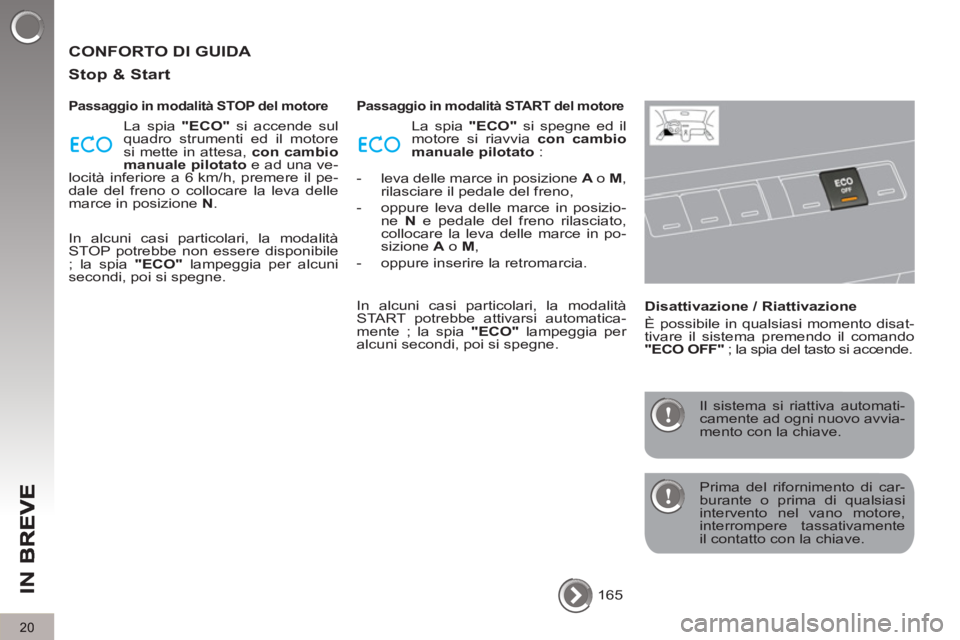

CONFORTO DI GUIDA

Sto
p & Start


Passaggio in modalità STOP del motore

La spia "ECO"
si accende sul
quadro strumenti ed il motore
si mette in attesa, con cambio
manuale pilotato
e ad una ve-
locità inferiore a 6 km/h, premere il pe-
dale del freno o collocare la leva delle
marce in posizione N
.
In alcuni casi particolari, la modalità
STOP potrebbe non essere disponibile
; la spia "ECO"
lampeggia per alcuni
secondi, poi si spegne.


Passaggio in modalità START del motore

La spia "ECO"
si spegne ed il
motore si riavvia con cambio
manuale pilotato
:


- leva delle marce in posizione A
o M
,
rilasciare il pedale del freno,

- oppure leva delle marce in posizio-
ne N
e pedale del freno rilasciato,
collocare la leva delle marce in po-
sizione A
o M
,

- oppure inserire la retromarcia.
In alcuni casi particolari, la modalità
START potrebbe attivarsi automatica-
mente ; la spia "ECO"
lampeggia per
alcuni secondi, poi si spegne.
Disattivazione / Riattivazione
È possibile in qualsiasi momento disat-
tivare il sistema premendo il comando
"ECO OFF"
; la spia del tasto si accende.
Prima del rifornimento di car-
burante o prima di qualsiasi
intervento nel vano motore,
interrompere tassativamente
il contatto con la chiave.
Il sistema si riattiva automati-
camente ad ogni nuovo avvia-
mento con la chiave.
165

IN B
21

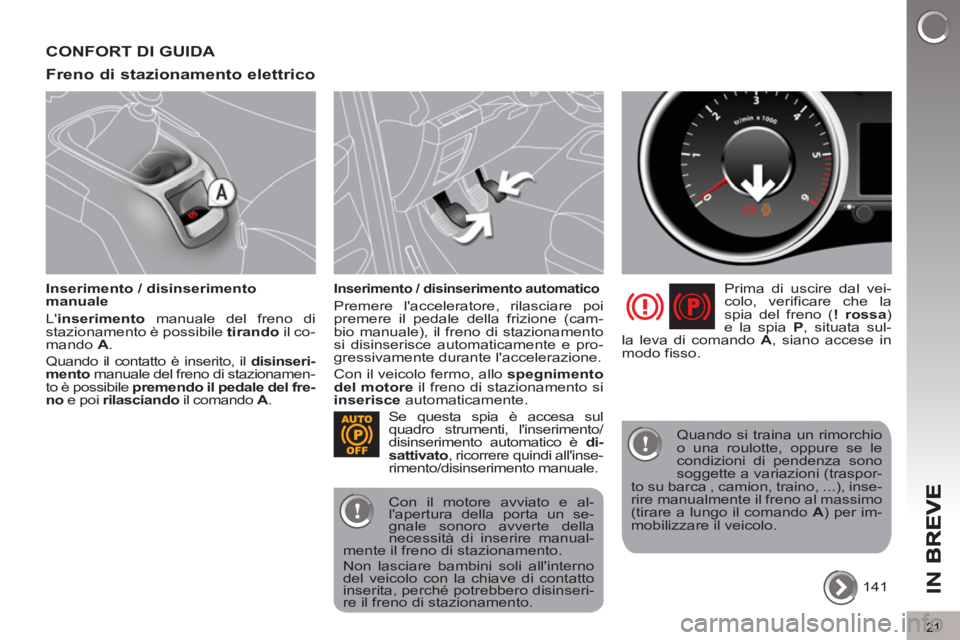

CONFORT DI GUIDA
Freno di stazionamento elettrico

Inserimento / disinserimento
manuale
L' inserimento
manuale del freno di
stazionamento è possibile tirando
il co-
mando A
.
Quando il contatto è inserito, il disinseri-
mento
manuale del freno di stazionamen-
to è possibile premendo il pedale del fre-
no
e poi rilasciando
il comando A
.

Inserimento / disinserimento automatico

Premere l'acceleratore, rilasciare poi
premere il pedale della frizione (cam-
bio manuale), il freno di stazionamento
si disinserisce automaticamente e pro-
gressivamente durante l'accelerazione.
Con il veicolo fermo, allo spegnimento
del motore
il freno di stazionamento si
inserisce
automaticamente.
Prima di uscire dal vei-
colo, verificare che la
spia del freno ( ! rossa
)
e la spia P
, situata sul-
la leva di comando A
, siano accese in
modo fisso.
141 Se questa spia è accesa sul
quadro strumenti, l'inserimento/
disinserimento automatico è di-
sattivato
, ricorrere quindi all'inse-
rimento/disinserimento manuale.

Con il motore avviato e al-
l'apertura della porta un se-
gnale sonoro avverte della
necessità di inserire manual-
mente il freno di stazionamento.
Non lasciare bambini soli all'interno
del veicolo con la chiave di contatto
inserita, perché potrebbero disinseri-
re il freno di stazionamento.
Quando si traina un rimorchio
o una roulotte, oppure se le
condizioni di pendenza sono
soggette a variazioni (traspor-
to su barca , camion, traino, ...), inse-
rire manualmente il freno al massimo
(tirare a lungo il comando A
) per im-
mobilizzare il veicolo.

IN
B
22

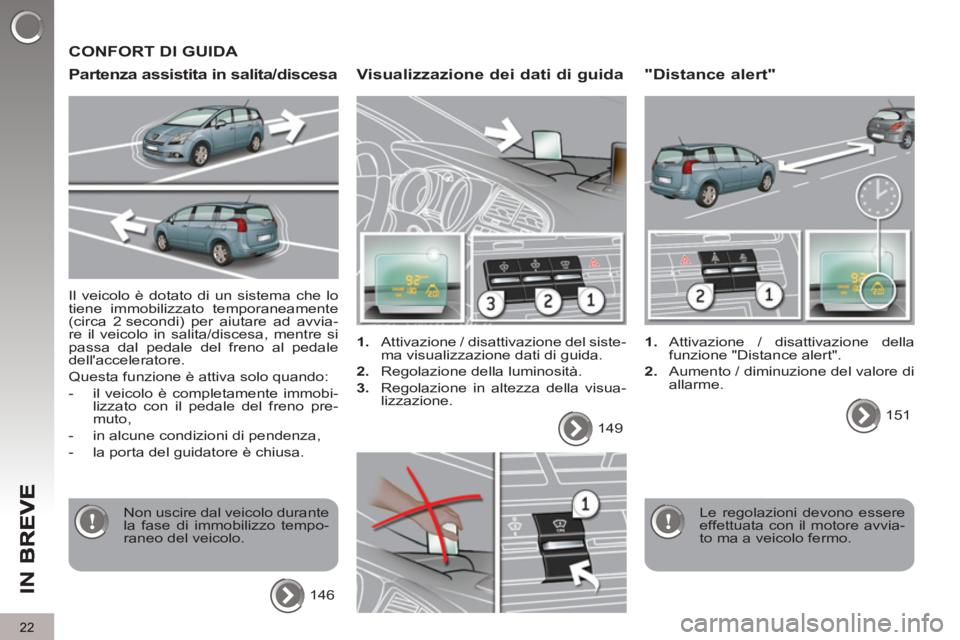

Il veicolo è dotato di un sistema che lo
tiene immobilizzato temporaneamente
(circa 2 secondi) per aiutare ad avvia-
re il veicolo in salita/discesa, mentre si
passa dal pedale del freno al pedale
dell'acceleratore.
Questa funzione è attiva solo quando:


- il veicolo è completamente immobi-
lizzato con il pedale del freno pre-
muto,

- in alcune condizioni di pendenza,

- la porta del guidatore è chiusa.
Non uscire dal veicolo durante
la fase di immobilizzo tempo-
raneo del veicolo.
146

CONFORT DI GUIDA
Visualizzazione dei dati di guida



1.
Attivazione / disattivazione del siste-
ma visualizzazione dati di guida.

2.
Regolazione della luminosità.

3.
Regolazione in altezza della visua-
lizzazione.
Le regolazioni devono essere
effettuata con il motore avvia-
to ma a veicolo fermo. 149


"Distance alert"



1.
Attivazione / disattivazione della
funzione "Distance alert".

2.
Aumento / diminuzione del valore di
allarme.
151


Partenza assistita in salita/discesa
