2013 PEUGEOT 5008 Manuale duso (in Italian)

ALLESTIMENTI INTERNI
103

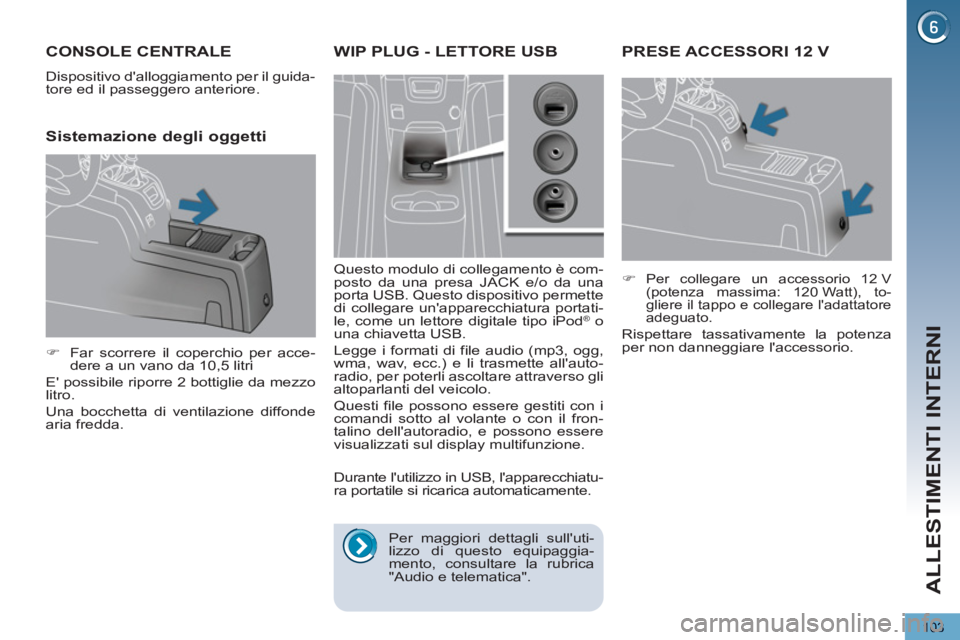

PRESE ACCESSORI 12 V


)
Per collegare un accessorio 12 V
(potenza massima: 120 Watt), to-
gliere il tappo e collegare l'adattatore
adeguato.

Rispettare tassativamente la potenza
per non danneggiare l'accessorio.
CONSOLE CENTRALE
Dispositivo d'alloggiamento per il guida-
tore ed il passeggero anteriore.

Sistemazione degli oggetti



)
Far scorrere il coperchio per acce-
dere a un vano da 10,5 litri
E' possibile riporre 2 bottiglie da mezzo
litro.
Una bocchetta di ventilazione diffonde
aria fredda.
WIP PLUG - LETTORE USB


Questo modulo di collegamento è com-
posto da una presa JACK e/o da una
porta USB. Questo dispositivo permette
di collegare un'apparecchiatura portati-
le, come un lettore digitale tipo iPod
® o
una chiavetta USB.
Legge i formati di file audio (mp3, ogg,
wma, wav, ecc.) e li trasmette all'auto-
radio, per poterli ascoltare attraverso gli
altoparlanti del veicolo.
Questi file possono essere gestiti con i
comandi sotto al volante o con il fron-
talino dell'autoradio, e possono essere
visualizzati sul display multifunzione.


Durante l'utilizzo in USB, l'apparecchiatu-
ra portatile si ricarica automaticamente.

Per maggiori dettagli sull'uti-
lizzo di questo equipaggia-
mento, consultare la rubrica
"Audio e telematica".

ALLESTIMENTI INTERNI
104

Per evitare di intralciare i pe-
dali:

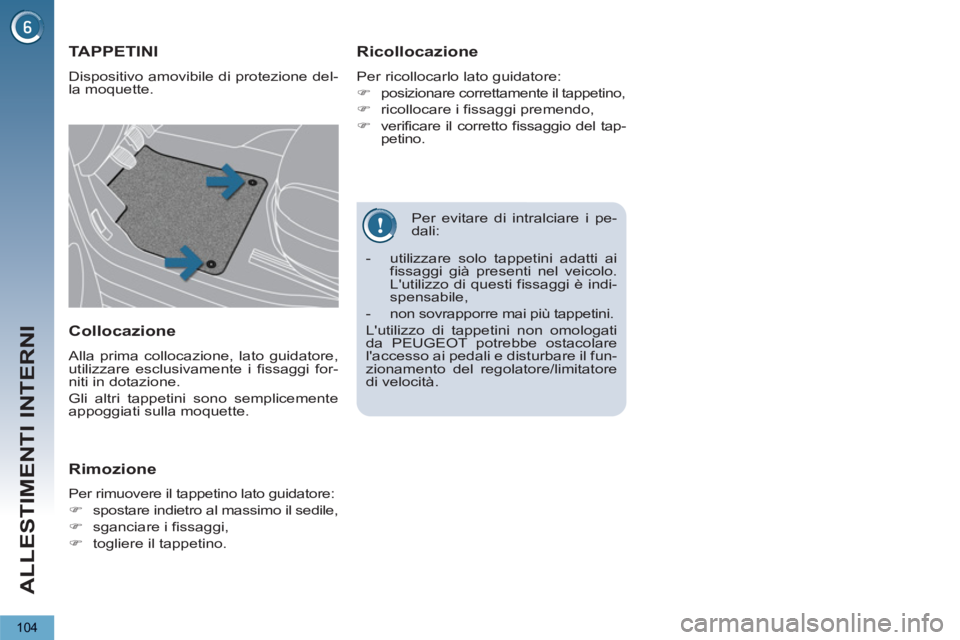

TAPPETINI
Dispositivo amovibile di protezione del-
la moquette.

Ricollocazione

Per ricollocarlo lato guidatore:


)
posizionare correttamente il tappetino,

)
ricollocare i fissaggi premendo,

)
verificare il corretto fissaggio del tap-
petino.


Collocazione

Alla prima collocazione, lato guidatore,
utilizzare esclusivamente i fissaggi for-
niti in dotazione.
Gli altri tappetini sono semplicemente
appoggiati sulla moquette.


Rimozione

Per rimuovere il tappetino lato guidatore:


)
spostare indietro al massimo il sedile,

)
sganciare i fissaggi,

)
togliere il tappetino.


- utilizzare solo tappetini adatti ai
fissaggi già presenti nel veicolo.
L'utilizzo di questi fissaggi è indi-
spensabile,

- non sovrapporre mai più tappetini.
L'utilizzo di tappetini non omologati
da PEUGEOT potrebbe ostacolare
l'accesso ai pedali e disturbare il fun-
zionamento del regolatore/limitatore
di velocità.

ALLESTIMENTI INTERNI
105

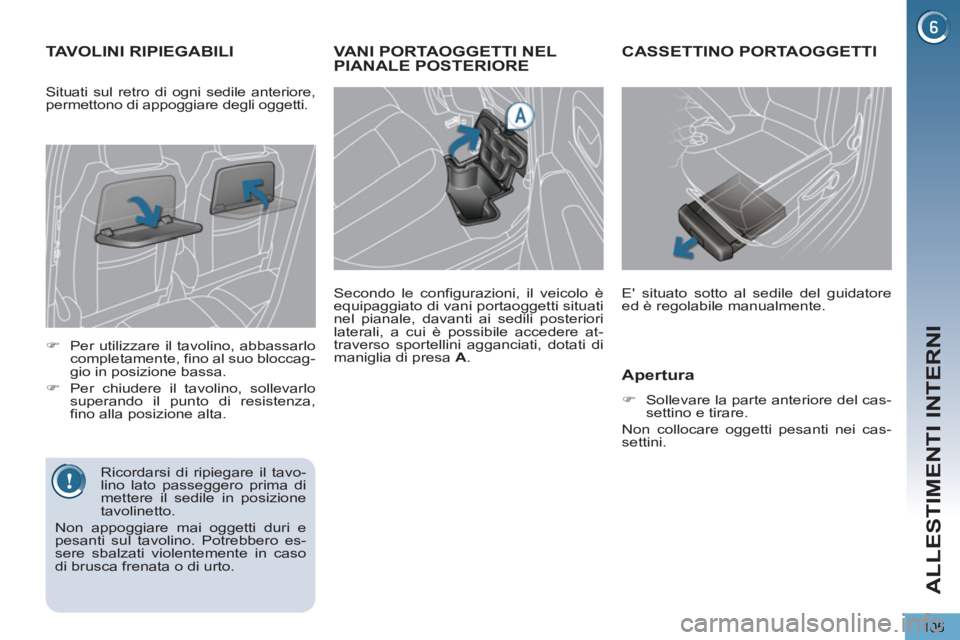

VANI PORTAOGGETTI NELPIANALE POSTERIORE

Secondo le configurazioni, il veicolo è
equipaggiato di vani portaoggetti situati
nel pianale, davanti ai sedili posteriori
laterali, a cui è possibile accedere at-
traverso sportellini agganciati, dotati di
maniglia di presa A
.
TAVOLINI RIPIEGABILI



)
Per utilizzare il tavolino, abbassarlo
completamente, fino al suo bloccag-
gio in posizione bassa.

)
Per chiudere il tavolino, sollevarlo
superando il punto di resistenza,
fino alla posizione alta.

Ricordarsi di ripiegare il tavo-
lino lato passeggero prima di
mettere il sedile in posizione
tavolinetto.
Non appoggiare mai oggetti duri e
pesanti sul tavolino. Potrebbero es-
sere sbalzati violentemente in caso
di brusca frenata o di urto. Situati sul retro di ogni sedile anteriore,
permettono di appoggiare degli oggetti.
CASSETTINO PORTAOGGETTI
E' situato sotto al sedile del guidatore
ed è regolabile manualmente.

Apertura



)
Sollevare la parte anteriore del cas-
settino e tirare.
Non collocare oggetti pesanti nei cas-
settini.

ALLESTIMENTI INTERNI
106

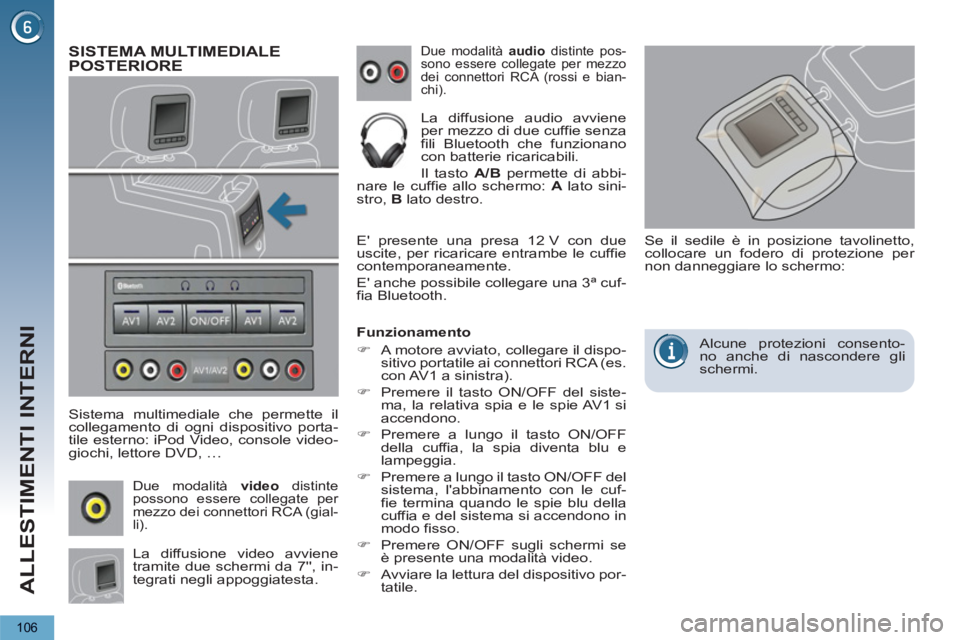

SISTEMA MULTIMEDIALE POSTERIORE

Sistema multimediale che permette il
collegamento di ogni dispositivo porta-
tile esterno: iPod Video, console video-
giochi, lettore DVD, …
Due modalità audio
distinte pos-
sono essere collegate per mezzo
dei connettori RCA (rossi e bian-
chi).
La diffusione audio avviene
per mezzo di due cuffie senza
fili Bluetooth che funzionano
con batterie ricaricabili.
Il tasto A/B
permette di abbi-
nare le cuffie allo schermo: A
lato sini-
stro, B
lato destro.
La diffusione video avviene
tramite due schermi da 7'', in-
tegrati negli appoggiatesta.
Due modalità video
distinte
possono essere collegate per
mezzo dei connettori RCA (gial-
li).

E' presente una presa 12 V con due
uscite, per ricaricare entrambe le cuffie
contemporaneamente.
E' anche possibile collegare una 3ª cuf-
fia Bluetooth.

Funzionamento


)
A motore avviato, collegare il dispo-
sitivo portatile ai connettori RCA (es.
con AV1 a sinistra).

)
Premere il tasto ON/OFF del siste-
ma, la relativa spia e le spie AV1 si
accendono.

)
Premere a lungo il tasto ON/OFF
della cuffia, la spia diventa blu e
lampeggia.

)
Premere a lungo il tasto ON/OFF del
sistema, l'abbinamento con le cuf-
fie termina quando le spie blu della
cuffia e del sistema si accendono in
modo fisso.

)
Premere ON/OFF sugli schermi se
è presente una modalità video.

)
Avviare la lettura del dispositivo por-
tatile.

Se il sedile è in posizione tavolinetto,
collocare un fodero di protezione per
non danneggiare lo schermo:
Alcune protezioni consento-
no anche di nascondere gli
schermi.

ALLESTIMENTI INTERNI
107
TETTO PANORAMICO IN VETRO
Dispositivo che comprende una super-
ficie panoramica in vetro oscurato per
aumentare la luminosità e la visibilità
nell'abitacolo.
Dotato di tendina di copertura elettrica
suddivisa in più parti per migliorare il
confort termico e acustico.

In caso di pizzicamento men-
tre si aziona la tendina, occor-
re invertire il movimento della
stessa. Per farlo, premere il coman-
do interessato.
Quando il guidatore aziona il coman-
do della tendina, deve accertarsi che
nessuno ne intralci la corretta chiu-
sura.
Il guidatore deve accertarsi che i
passeggeri utilizzino correttamente
la tendina di copertura.
Prestare attenzione ai bambini men-
tre si aziona la tendina.

Modalità manuale


)
Tirare o premere il comando A
sen-
za superare il punto di resistenza.
La tendina si blocca al rilascio del
comando.

Modalità automatica


)
Tirare o premere il comando A
su-
perando il punto di resistenza.
Un impulso apre o chiude completa-
mente la tendina.
Un nuovo intervento sul comando
blocca la tendina.


Antipizzicamento
Nella modalità automatica e a fine cor-
sa, quando la tendina di copertura in-
contra un ostacolo in chiusura, si blocca
e torna leggermente indietro.

Tendina di copertura elettrica
sequenziale
All'apertura e alla chiusura, sono dipo-
nibili due possibilità.
In caso di riapertura della tendina
durante un'operazione di chiusura e
subito dopo il suo arresto.


)
Tirare il comando fino all'apertura
completa.

)
Premere il comando fino alla
chiusura completa.

Nel corso di queste operazioni la
funzione antipizzicamento non è
attiva.


Reinizializzazione :
in caso
di interruzione dell'alimenta-
zione della tendina durante il
suo movimento, occorre reinizializ-
zare l'antipizzicamento.


)
Premere il comando fino alla
chiusura completa.

)
Tenere premuto per almeno 3 se-
condi. Si percepirà un leggero
movimento della tendina che ne
conferma la reinizializzazione.

ALLESTIMENTI INTERNI
108

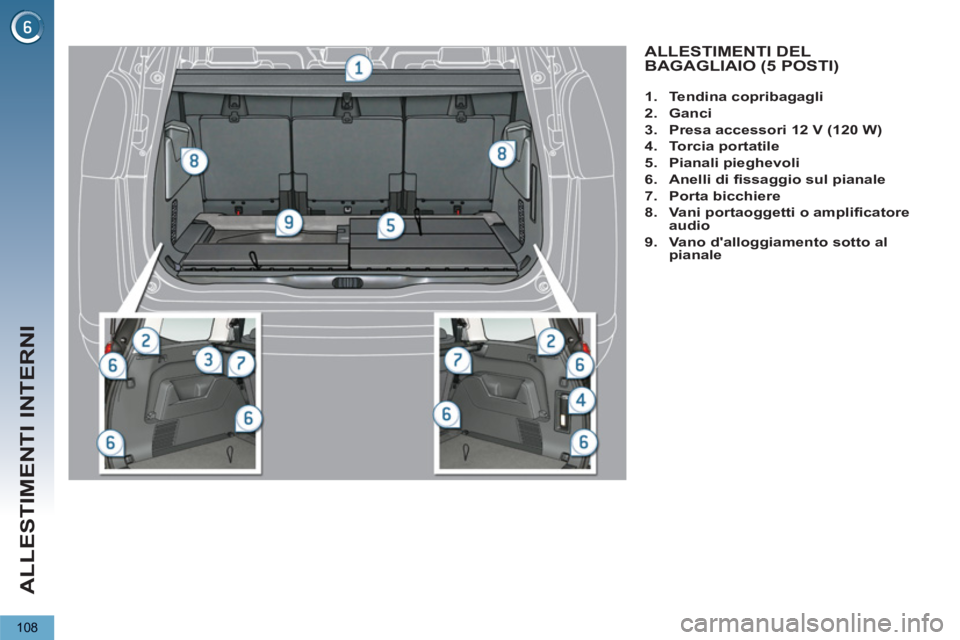

ALLESTIMENTI DEL
BAGAGLIAIO (5 POSTI)



1.
Tendina copribagagli


2.
Ganci


3.
Presa accessori 12 V
(120 W)


4.
Torcia portatile


5.
Pianali pieghevoli


6.
Anelli di fissaggio
sul pianale


7.
Porta bicchiere


8.
Vani portaoggetti o
amplificatore
audio


9.
Vano d'alloggiamento sotto al
pianale

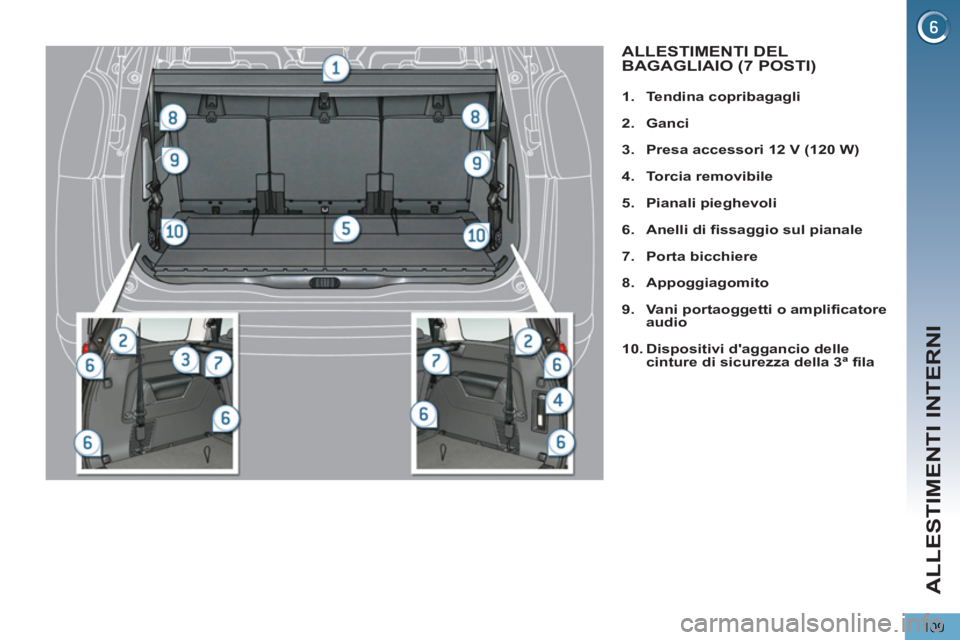

ALLESTIMENTI INTERNI
109



1.
Tendina copribagagli


2.
Ganci


3.
Presa accessori 12 V
(120 W)


4.
Torcia removibile


5.
Pianali pieghevoli


6.
Anelli di fissaggio
sul pianale


7.
Porta bicchiere


8.
Appoggiagomito


9.
Vani portaoggetti o amplificatore
audio


10.
Dispositivi d'aggancio delle
cinture di sicurezza della 3ª fila



ALLESTIMENTI DEL
BAGAGLIAIO (7 POSTI)

ALLESTIMENTI INTERNI
110

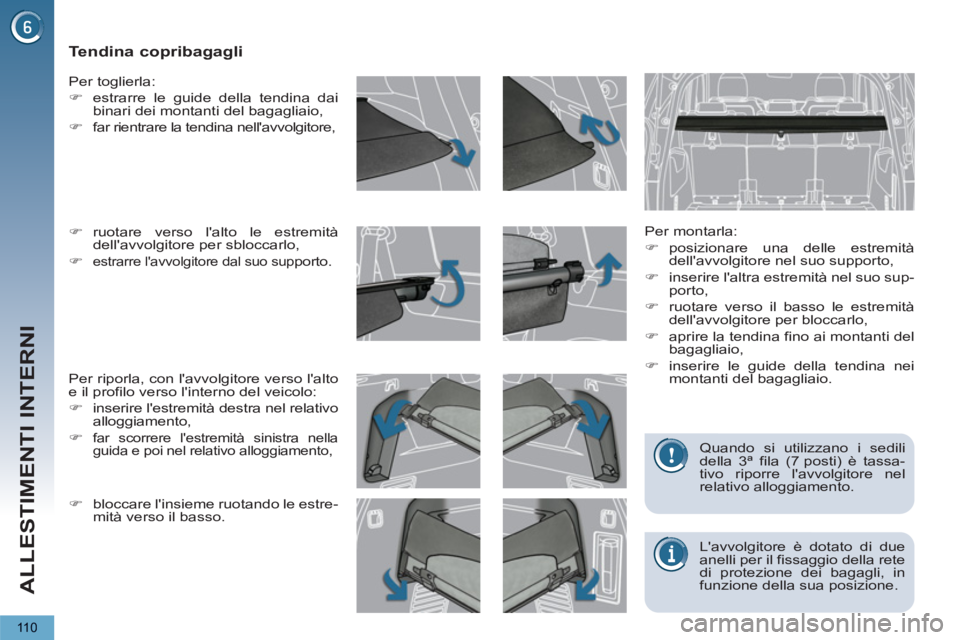

Tendina copribagagli


Per montarla:


)
posizionare una delle estremità
dell'avvolgitore nel suo supporto,

)
inserire l'altra estremità nel suo sup-
porto,

)
ruotare verso il basso le estremità
dell'avvolgitore per bloccarlo,

)
aprire la tendina fino ai montanti del
bagagliaio,

)
inserire le guide della tendina nei
montanti del bagagliaio.

Per toglierla:


)
estrarre le guide della tendina dai
binari dei montanti del bagagliaio,

)
far rientrare la tendina nell'avvolgitore,

Per riporla, con l'avvolgitore verso l'alto
e il profilo verso l'interno del veicolo:


)
inserire l'estremità destra nel relativo
alloggiamento,

)

far scorrere l'estremità sinistra nella
guida e poi nel relativo alloggiamento,
)
ruotare verso l'alto le estremità
dell'avvolgitore per sbloccarlo,

)

estrarre l'avvolgitore dal suo supporto.

L'avvolgitore è dotato di due
anelli per il fissaggio della rete
di protezione dei bagagli, in
funzione della sua posizione. Quando si utilizzano i sedili
della 3ª fila (7 posti) è tassa-
tivo riporre l'avvolgitore nel
relativo alloggiamento.

)
bloccare l'insieme ruotando le estre-
mità verso il basso.
