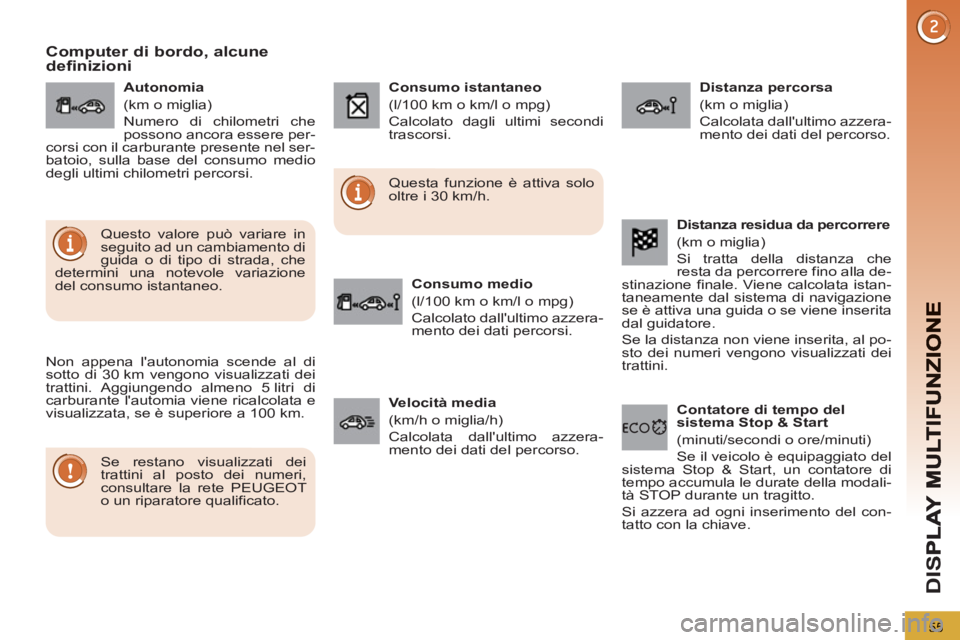

Computer di bordo, alcune definizioni

Non appena l'autonomia scende al di
sotto di 30 km vengono visualizzati dei
trattini. Aggiungendo almeno 5 litri di
carburante l'automia viene ricalcolata e
visualizzata, se è superiore a 100 km.

Se restano visualizzati dei
trattini al posto dei numeri,
consultare la rete PEUGEOT
o un riparatore qualificato.


Questa funzione è attiva solo
oltre i 30 km/h.

Questo valore può variare in
seguito ad un cambiamento di
guida o di tipo di strada, che
determini una notevole variazione
del consumo istantaneo.
Autonomia
(km o miglia)
Numero di chilometri che
possono ancora essere per-
corsi con il carburante presente nel ser-
batoio, sulla base del consumo medio
degli ultimi chilometri percorsi.
Consumo istantaneo
(l/100 km o km/l o mpg)
Calcolato dagli ultimi secondi
trascorsi.

Consumo medio
(l/100 km o km/l o mpg)
Calcolato dall'ultimo azzera-
mento dei dati percorsi.
Distanza percorsa
(km o miglia)
Calcolata dall'ultimo azzera-
mento dei dati del percorso.


Velocità media
(km/h o miglia/h)
Calcolata dall'ultimo azzera-
mento dei dati del percorso.






Contatore di tempo del
sistema Stop & Start
(minuti/secondi o ore/minuti)
Se il veicolo è equipaggiato del
sistema Stop & Start, un contatore di
tempo accumula le durate della modali-
tà STOP durante un tragitto.
Si azzera ad ogni inserimento del con-
tatto con la chiave.


Distanza residua da percorrere
(km o miglia)
Si tratta della distanza che
resta da percorrere fino alla de-
stinazione finale. Viene calcolata istan-
taneamente dal sistema di navigazione
se è attiva una guida o se viene inserita
dal guidatore.
Se la distanza non viene inserita, al po-
sto dei numeri vengono visualizzati dei
trattini.

CO
56

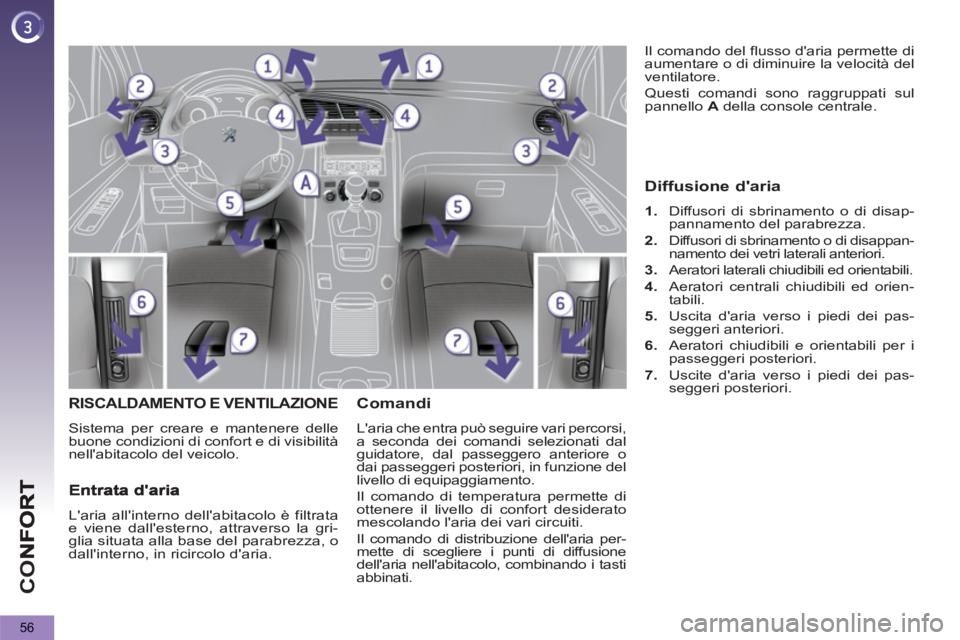

RISCALDAMENTO E VENTILAZIONE
Sistema per creare e mantenere delle
buone condizioni di confort e di visibilità
nell'abitacolo del veicolo.
Comandi
L'aria che entra può seguire vari percorsi,
a seconda dei comandi selezionati dal
guidatore, dal passeggero anteriore o
dai passeggeri posteriori, in funzione del
livello di equipaggiamento.
Il comando di temperatura permette di
ottenere il livello di confort desiderato
mescolando l'aria dei vari circuiti.
Il comando di distribuzione dell'aria per-
mette di scegliere i punti di diffusione
dell'aria nell'abitacolo, combinando i tasti
abbinati. Il comando del flusso d'aria permette di
aumentare o di diminuire la velocità del
ventilatore.
Questi comandi sono raggruppati sul
pannello A
della console centrale.

L'aria all'interno dell'abitacolo è filtrata
e viene dall'esterno, attraverso la gri-
glia situata alla base del parabrezza, o
dall'interno, in ricircolo d'aria.


Diffusione d'aria



1.
Diffusori di sbrinamento o di disap-
pannamento del parabrezza.

2.
Diffusori di sbrinamento o di disappan-
namento dei vetri laterali anteriori.

3.
Aeratori laterali chiudibili ed orientabili.

4.
Aeratori centrali chiudibili ed orien-
tabili.

5.
Uscita d'aria verso i piedi dei pas-
seggeri anteriori.

6.
Aeratori chiudibili e orientabili per i
passeggeri posteriori.

7.
Uscite d'aria verso i piedi dei pas-
seggeri posteriori.

CO
57

Il sistema di climatizzazione non
contiene cloro e non presenta
pericoli per lo strato d'ozono.
Consigli per la ventilazione e la climatizzazione
REGOLAZIONE DELL
A VENTILAZIONE POSTERIORE
Dopo aver premuto il tasto "REAR",
ruotare la rotella di regolazione degli
aeratori laterali posteriori per diminuire
o aumentare il flusso d'aria.
Fare attenzione a non ostruire gli aera-
tori laterali e le uscite d'aria sul pianale.
Per interrompere il flusso d'aria, chiudere
gli aeratori e posizionare la rotella su 0. Per fare in modo che questi sistemi siano pienamente efficaci, rispettare le se-
guenti regole d'uso e di manutenzione:


)
Se dopo una sosta prolungata al sole la temperatura interna rimane molto
elevata, non esitare a ventilare l'abitacolo per alcuni istanti.
Portare il comando del flusso d'aria su un livello sufficiente per garantire il
corretto rinnovo dell'aria nell'abitacolo.

)
Per ottenere una distribuzione d'aria omogenea, non ostruire le bocchette
d'entrata d'aria esterna situate alla base del parabrezza, gli aeratori, le uscite
d'aria e l'estrazione d'aria situata nel bagagliaio.

)
Privilegiare l'entrata d'aria esterna in quanto l'uso prolungato del ricircolo d'aria
rischia di provocare l'appannamento del parabrezza e dei vetri laterali.

)
Non ricoprire il sensore di soleggiamento, situato sul cruscotto, che serve a
regolare il sistema di climatizzazione automatico.

)
Far funzionare il sistema di climatizzazione per 5 - 10 minuti, una o due volte
al mese, per mantenerlo in perfetto stato di funzionamento.

)
Verificare lo stato del filtro dell'abitacolo e far sostituire periodicamente gli
elementi filtranti (vedi capitolo "Verifiche").
Raccomandiamo di scegliere un filtro dell'abitacolo combinato. Grazie al suo
secondo filtro attivo specifico, contribuisce a purificare l'aria respirata dagli
occupanti e a tenere pulito l'abitacolo (riduzione dei sintomi allergici, dei
cattivi odori e dei depositi grassi).

)
L'aria condizionata utilizza l'energia del motore durante il suo funzionamento.
Ne risulta un aumento dei consumi del veicolo.
In caso di traino di un carico massimo in pendenza ripida con temperatura
esterna molto elevata, l'interruzione dell'aria condizionata permette di recu-
perare potenza per il motore e quindi migliorare la capacità di trainare un
rimorchio.
La condensa creata dall'aria condizionata provoca un gocciolamento d'ac-
qua normale sotto al veicolo fermo.

)
Per garantire il corretto funzionamento del sistema di climatizzazione, si rac-
comanda di farlo controllare regolarmente.

)
Se il sistema non produce aria fredda, non utilizzarlo e rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato.

CO
58

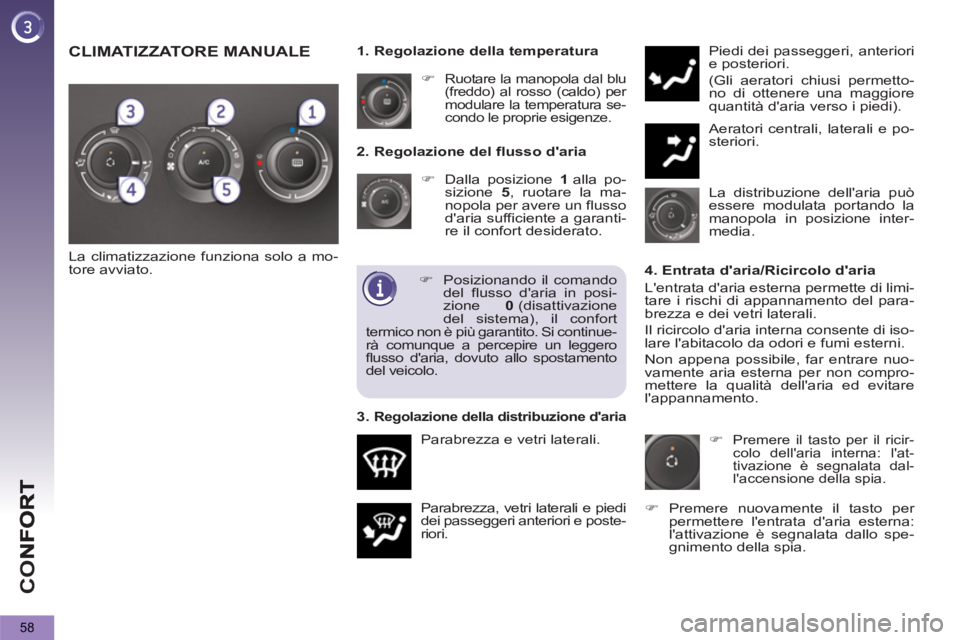

2. Regolazione del flusso d'aria


)
Dalla posizione 1
alla po-
sizione 5
, ruotare la ma-
nopola per avere un flusso
d'aria sufficiente a garanti-
re il confort desiderato.
Parabrezza, vetri laterali e piedi
dei passeggeri anteriori e poste-
riori. Piedi dei passeggeri, anteriori
e posteriori.
(Gli aeratori chiusi permetto-
no di ottenere una maggiore
quantità d'aria verso i piedi).
Aeratori centrali, laterali e po-
steriori.

)

Ruotare la manopola dal blu
(freddo) al rosso (caldo) per
modulare la temperatura se-
condo le proprie esigenze.


Parabrezza e vetri laterali.
1. Regolazione della temperatura
La distribuzione dell'aria può
essere modulata portando la
manopola in posizione inter-
media.
















La climatizzazione funziona solo a mo-
tore avviato.

4. Entrata d'aria/Ricircolo d'aria
L'entrata d'aria esterna permette di limi-
tare i rischi di appannamento del para-
brezza e dei vetri laterali.
Il ricircolo d'aria interna consente di iso-
lare l'abitacolo da odori e fumi esterni.
Non appena possibile, far entrare nuo-
vamente aria esterna per non compro-
mettere la qualità dell'aria ed evitare
l'appannamento.
)
Posizionando il comando
del flusso d'aria in posi-
zione 0
(disattivazione
del sistema), il confort

3.
Regolazione della distribuzione d'aria


)

Premere il tasto per il ricir-
colo dell'aria interna: l'at-
tivazione è segnalata dal-
l'accensione della spia.

)
Premere nuovamente il tasto per
permettere l'entrata d'aria esterna:
l'attivazione è segnalata dallo spe-
gnimento della spia.



CLIMATIZZATORE MANUALE
termico non è più garantito. Si continue-
rà comunque a percepire un leggero
flusso d'aria, dovuto allo spostamento
del veicolo.

CO
59

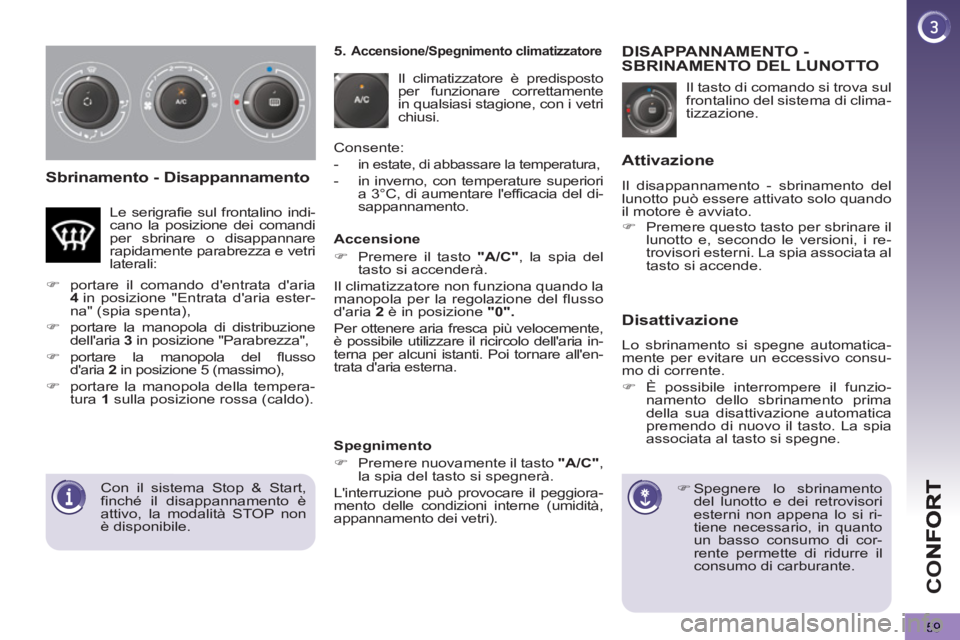

Sbrinamento - Disappannamento
Il tasto di comando si trova sul
frontalino del sistema di clima-
tizzazione.
DISAPPANNAMENTO -
SBRINAMENTO DEL LUNOTTO



)
Spegnere lo sbrinamento
del lunotto e dei retrovisori
esterni non appena lo si ri-
tiene necessario, in quanto
un basso consumo di cor-
rente permette di ridurre il
consumo di carburante.

Attivazione
Disattivazione

Lo sbrinamento si spegne automatica-
mente per evitare un eccessivo consu-
mo di corrente.


)
È possibile interrompere il funzio-
namento dello sbrinamento prima
della sua disattivazione automatica
premendo di nuovo il tasto. La spia
associata al tasto si spegne.


5.
Accensione/Spegnimento climatizzatore
Il climatizzatore è predisposto
per funzionare correttamente
in qualsiasi stagione, con i vetri
chiusi.
Consente:


-
in estate, di abbassare la temperatura,


- in inverno, con temperature superiori
a 3°C, di aumentare l'efficacia del di-
sappannamento.


Accensione


)
Premere il tasto "A/C"
, la spia del
tasto si accenderà.
Il climatizzatore non funziona quando la
manopola per la regolazione del flusso
d'aria 2
è in posizione "0".

Per ottenere aria fresca più velocemente,
è possibile utilizzare il ricircolo dell'aria in-
terna per alcuni istanti. Poi tornare all'en-
trata d'aria esterna. Le serigrafie sul frontalino indi-
cano la posizione dei comandi
per sbrinare o disappannare
rapidamente parabrezza e vetri
laterali:


)
portare il comando d'entrata d'aria
4
in posizione "Entrata d'aria ester-
na" (spia spenta),

)
portare la manopola di distribuzione
dell'aria 3
in posizione "Parabrezza",

)
portare la manopola del flusso
d'aria 2
in posizione 5 (massimo),

)
portare la manopola della tempera-
tura 1
sulla posizione rossa (caldo).


Spegnimento


)
Premere nuovamente il tasto "A/C"
,
la spia del tasto si spegnerà.
L'interruzione può provocare il peggiora-
mento delle condizioni interne (umidità,
appannamento dei vetri).






Con il sistema Stop & Start,
finché il disappannamento è
attivo, la modalità STOP non
è disponibile.

)
Premere questo tasto per sbrinare il
lunotto e, secondo le versioni, i re-
trovisori esterni. La spia associata al
tasto si accende.









Il disappannamento - sbrinamento del
lunotto può essere attivato solo quando
il motore è avviato.

CO
60

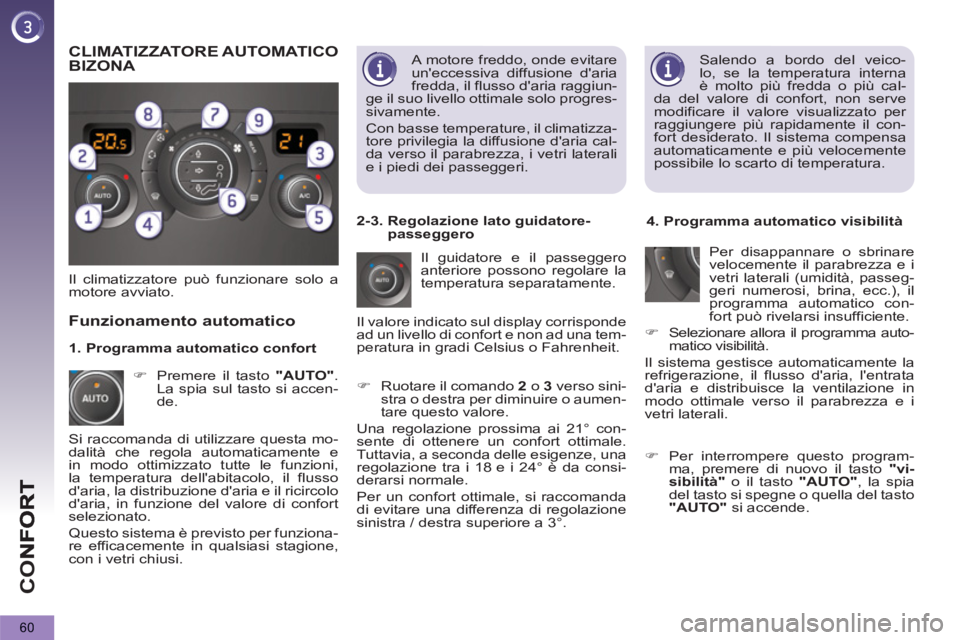

Salendo a bordo del veico-
lo, se la temperatura interna
è molto più fredda o più cal-
da del valore di confort, non serve
modificare il valore visualizzato per
raggiungere più rapidamente il con-
fort desiderato. Il sistema compensa
automaticamente e più velocemente
possibile lo scarto di temperatura.
Il climatizzatore può funzionare solo a
motore avviato. Il guidatore e il passeggero
anteriore possono regolare la
temperatura separatamente.


)
Ruotare il comando 2
o 3
verso sini-
stra o destra per diminuire o aumen-
tare questo valore.
Una regolazione prossima ai 21° con-
sente di ottenere un confort ottimale.
Tuttavia, a seconda delle esigenze, una
regolazione tra i 18 e i 24° è da consi-
derarsi normale.
Per un confort ottimale, si raccomanda
di evitare una differenza di regolazione
sinistra / destra superiore a 3°.
4. Programma automatico visibilità
Per disappannare o sbrinare
velocemente il parabrezza e i
vetri laterali (umidità, passeg-
geri numerosi, brina, ecc.), il
programma automatico con-
fort può rivelarsi insufficiente.



)
Selezionare allora il programma auto-
matico visibilità.
Il sistema gestisce automaticamente la
refrigerazione, il flusso d'aria, l'entrata
d'aria e distribuisce la ventilazione in
modo ottimale verso il parabrezza e i
vetri laterali.
Funzionamento automatico



)
Premere il tasto "AUTO"
.
La spia sul tasto si accen-
de.
CLIMATIZZATORE AUTOMATICO
BIZONA
Si raccomanda di utilizzare questa mo-
dalità che regola automaticamente e
in modo ottimizzato tutte le funzioni,
la temperatura dell'abitacolo, il flusso
d'aria, la distribuzione d'aria e il ricircolo
d'aria, in funzione del valore di confort
selezionato.
Questo sistema è previsto per funziona-
re efficacemente in qualsiasi stagione,
con i vetri chiusi. Il valore indicato sul display corrisponde
ad un livello di confort e non ad una tem-
peratura in gradi Celsius o Fahrenheit.


)
Per interrompere questo program-
ma, premere di nuovo il tasto "vi-
sibilità"
o il tasto "AUTO"
, la spia
del tasto si spegne o quella del tasto
"AUTO"
si accende.


1. Programma automatico confort
2-3. Regolazione lato guidatore-
passeggero
A motore freddo, onde evitare
un'eccessiva diffusione d'aria
fredda, il flusso d'aria raggiun-
ge il suo livello ottimale solo progres-
sivamente.
Con basse temperature, il climatizza-
tore privilegia la diffusione d'aria cal-
da verso il parabrezza, i vetri laterali
e i piedi dei passeggeri.

CO
61

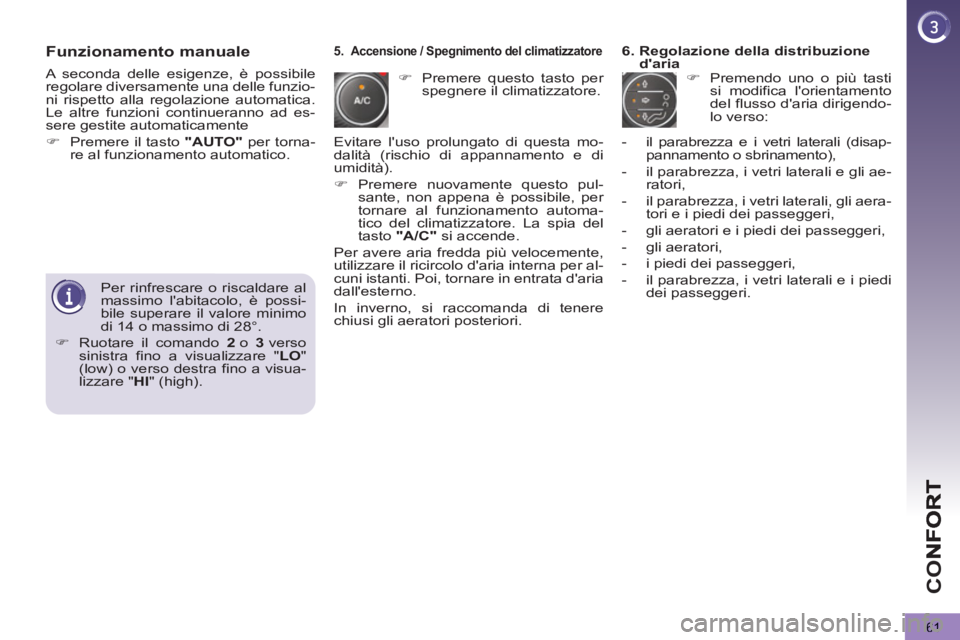

Funzionamento manuale


)
Premere questo tasto per
spegnere il climatizzatore.
6. Regolazione della distribuzione
d'aria


)
Premendo uno o più tasti
si modifica l'orientamento
del flusso d'aria dirigendo-
lo verso:

5. Accensione / Spegnimento del climatizzatore



- il parabrezza e i vetri laterali (disap-
pannamento o sbrinamento),

- il parabrezza, i vetri laterali e gli ae-
ratori,

- il parabrezza, i vetri laterali, gli aera-
tori e i piedi dei passeggeri,

- gli aeratori e i piedi dei passeggeri,

- gli aeratori,

- i piedi dei passeggeri,

- il parabrezza, i vetri laterali e i piedi
dei passeggeri.



Per rinfrescare o riscaldare al
massimo l'abitacolo, è possi-
bile superare il valore minimo
di 14 o massimo di 28°.



)
Ruotare il comando 2 o 3 verso
sinistra fino a visualizzare " LO
"
(low) o verso destra fino a visua-
lizzare " HI
" (high).
Evitare l'uso prolungato di questa mo-
dalità (rischio di appannamento e di
umidità).


)
Premere nuovamente questo pul-
sante, non appena è possibile, per
tornare al funzionamento automa-
tico del climatizzatore. La spia del
tasto "A/C"
si accende.
Per avere aria fredda più velocemente,
utilizzare il ricircolo d'aria interna per al-
cuni istanti. Poi, tornare in entrata d'aria
dall'esterno.
In inverno, si raccomanda di tenere
chiusi gli aeratori posteriori.
A seconda delle esigenze, è possibile
regolare diversamente una delle funzio-
ni rispetto alla regolazione automatica.
Le altre funzioni continueranno ad es-
sere gestite automaticamente


)
Premere il tasto "AUTO"
per torna-
re al funzionamento automatico.

CO
62

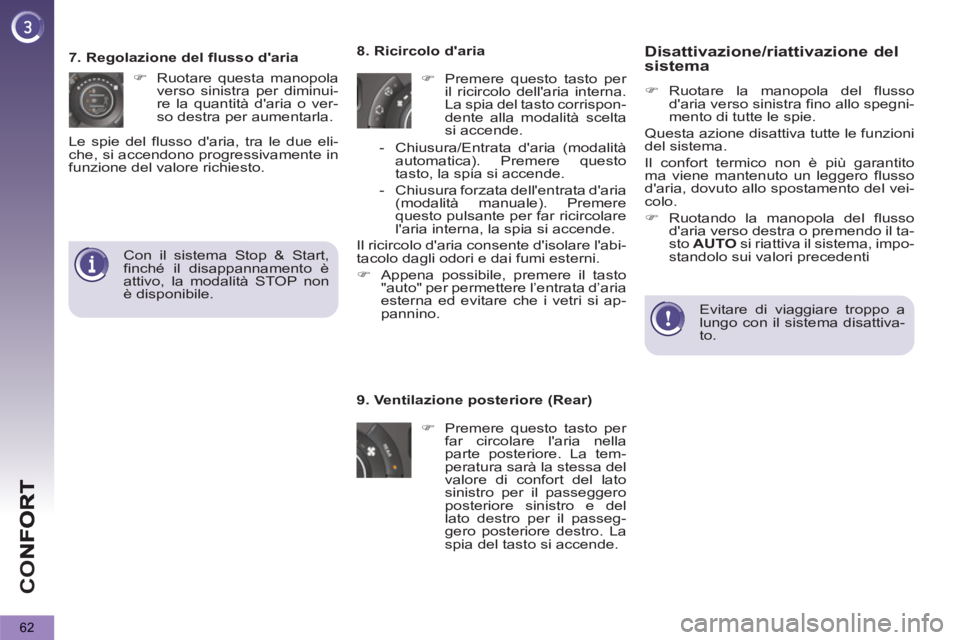

Disattivazione/riattivazione del
sistema


)
Ruotare la manopola del flusso
d'aria verso sinistra fino allo spegni-
mento di tutte le spie.
Questa azione disattiva tutte le funzioni
del sistema.
Il confort termico non è più garantito
ma viene mantenuto un leggero flusso
d'aria, dovuto allo spostamento del vei-
colo.


)
Ruotando la manopola del flusso
d'aria verso destra o premendo il ta-
sto AUTO
si riattiva il sistema, impo-
standolo sui valori precedenti

Evitare di viaggiare troppo a
lungo con il sistema disattiva-
to.


9. Ventilazione posteriore (Rear)


)
Premere questo tasto per
far circolare l'aria nella
parte posteriore. La tem-
peratura sarà la stessa del
valore di confort del lato
sinistro per il passeggero
posteriore sinistro e del
lato destro per il passeg-
gero posteriore destro. La
spia del tasto si accende.


8. Ricircolo d'aria


)
Premere questo tasto per
il ricircolo dell'aria interna.
La spia del tasto corrispon-
dente alla modalità scelta
si accende.


- Chiusura/Entrata d'aria (modalità
automatica). Premere questo
tasto, la spia si accende.

- Chiusura forzata dell'entrata d'aria
(modalità manuale). Premere
questo pulsante per far ricircolare
l'aria interna, la spia si accende.

Il ricircolo d'aria consente d'isolare l'abi-
tacolo dagli odori e dai fumi esterni.


)
Appena possibile, premere il tasto
"auto" per permettere l’entrata d’aria
esterna ed evitare che i vetri si ap-
pannino.

7. Regolazione del flusso d'aria


)
Ruotare questa manopola
verso sinistra per diminui-
re la quantità d'aria o ver-
so destra per aumentarla.
Le spie del flusso d'aria, tra le due eli-
che, si accendono progressivamente in
funzione del valore richiesto.






Con il sistema Stop & Start,
finché il disappannamento è
attivo, la modalità STOP non
è disponibile.
