INFORMAZIONI PRATICHE

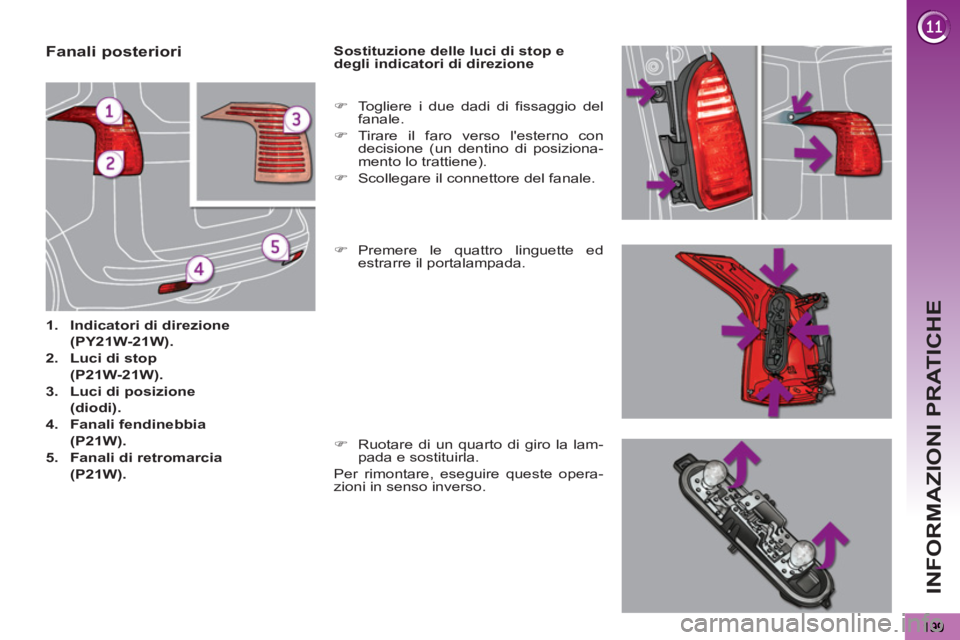

Fanali posteriori



1.
Indicatori di direzione

(PY21W-21W).


2.
Luci di stop

(P21W-21W).


3.
Luci di posizione
(diodi).


4.
Fanali fendinebbia
(P21W).




5.
Fanali di retromarcia

(P21W).


Sostituzione delle luci di stop e
degli indicatori di direzione

)
Premere le quattro linguette ed
estrarre il portalampada.

)
Togliere i due dadi di fissaggio del
fanale.

)
Tirare il faro verso l'esterno con
decisione (un dentino di posiziona-
mento lo trattiene).

)
Scollegare il connettore del fanale.

)
Ruotare di un quarto di giro la lam-
pada e sostituirla.
Per rimontare, eseguire queste opera-
zioni in senso inverso.

INFORMAZIONI PRATICHE
200

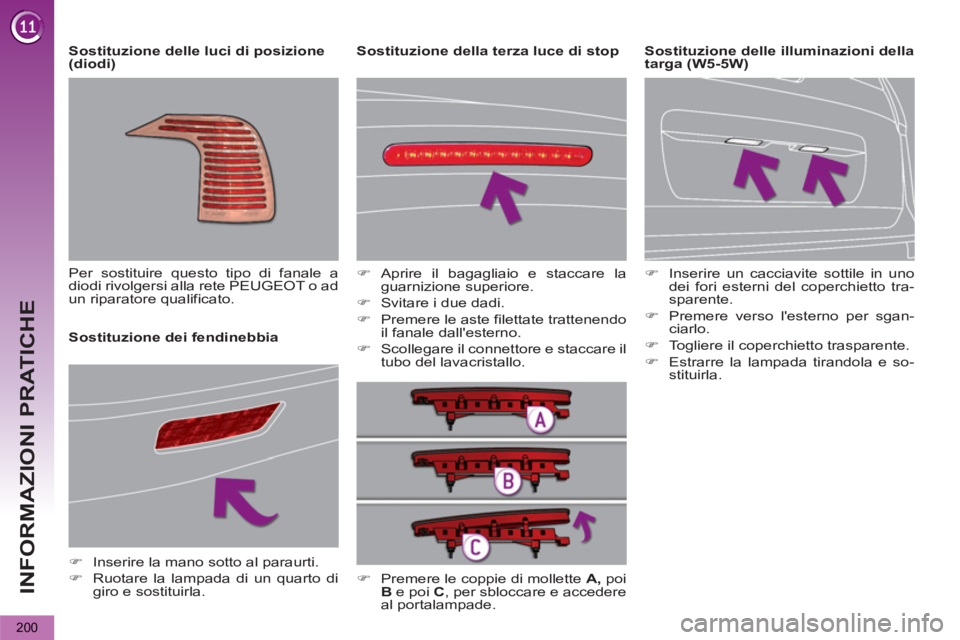

Sostituzione della terza luce di stop

















Sostituzione dei fendinebbia


)
Inserire la mano sotto al paraurti.

)
Ruotare la lampada di un quarto di
giro e sostituirla.



)
Aprire il bagagliaio e staccare la
guarnizione superiore.

)
Svitare i due dadi.

)
Premere le aste filettate trattenendo
il fanale dall'esterno.

)
Scollegare il connettore e staccare il
tubo del lavacristallo.

)
Premere le coppie di mollette A,
poi
B
e poi C
, per sbloccare e accedere
al portalampade.

Sostituzione delle luci di posizione
(diodi)
Per sostituire questo tipo di fanale a
diodi rivolgersi alla rete PEUGEOT o ad
un riparatore qualificato.


)
Inserire un cacciavite sottile in uno
dei fori esterni del coperchietto tra-
sparente.

)
Premere verso l'esterno per sgan-
ciarlo.

)
Togliere il coperchietto trasparente.

)
Estrarre la lampada tirandola e so-
stituirla.


Sostituzione delle illuminazioni della
targa (W5-5W)

INFORMAZIONI PRATICHE
201
PEUGEOT declina ogni re-
sponsabilità per le spese de-
rivanti dalla riparazione del
veicolo o per i malfunzionamenti ri-
sultanti dall'installazione di accessori
ausiliari non forniti, non consigliati da
PEUGEOT e non installati secondo
le prescrizioni, in particolare quando
il consumo degli apparecchi supple-
mentari supera 10 milliampère.

Installazione di accessori
elettrici
Il circuito elettrico del veicolo è
concepito per funzionare con gli equi-
paggiamenti di serie o in opzione.
Prima di installare altri equipaggia-
menti o accessori elettrici sul veico-
lo, rivolgersi alla rete PEUGEOT o ad
un riparatore qualificato.

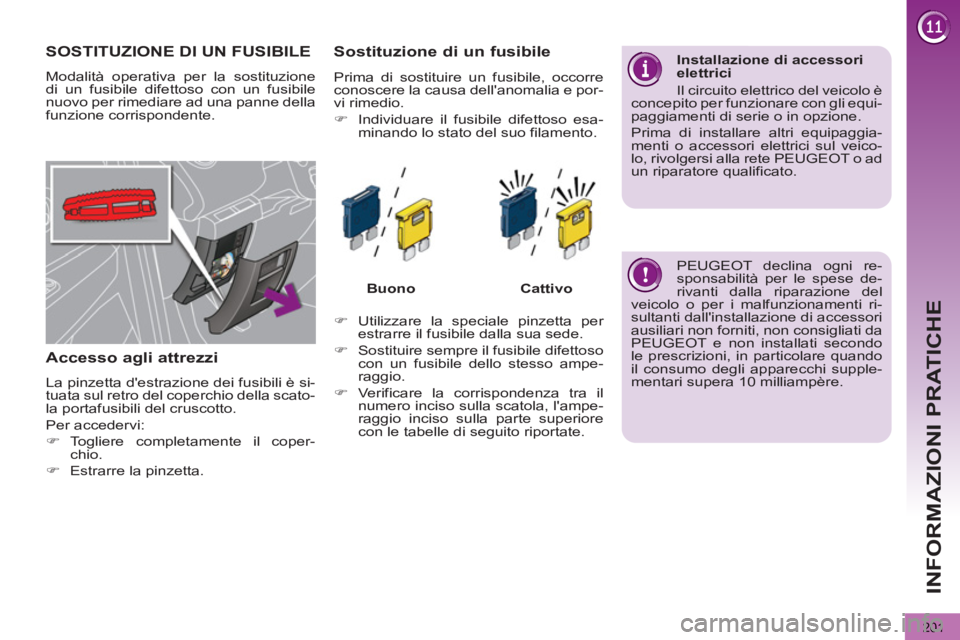

SOSTITUZIONE DI UN FUSIBILE
Modalità operativa per la sostituzione
di un fusibile difettoso con un fusibile
nuovo per rimediare ad una panne della
funzione corrispondente.

Accesso agli attrezzi

La pinzetta d'estrazione dei fusibili è si-
tuata sul retro del coperchio della scato-
la portafusibili del cruscotto.
Per accedervi:


)
Togliere completamente il coper-
chio.

)
Estrarre la pinzetta.



Sostituzione di un fusibile




)
Utilizzare la speciale pinzetta per
estrarre il fusibile dalla sua sede.

)
Sostituire sempre il fusibile difettoso
con un fusibile dello stesso ampe-
raggio.

)
Verificare la corrispondenza tra il
numero inciso sulla scatola, l'ampe-
raggio inciso sulla parte superiore
con le tabelle di seguito riportate.


Buono



Cattivo


Prima di sostituire un fusibile, occorre
conoscere la causa dell'anomalia e por-
vi rimedio.


)
Individuare il fusibile difettoso esa-
minando lo stato del suo filamento.

INFORMAZIONI PRATICHE
202

Fusibili nel cruscotto

La scatola portafusibili è collocata nella
parte inferiore del cruscotto.
Tabelle dei fusibili

Fusibile
N°


Intensità
(A)

Funzioni




F1



15

Tergicristallo posteriore.


F2



-

Non utilizzato.


F3



5

Calcolatore Airbag.


F4



10

Retrovisore interno fotocromatico, climatizzatore,
calcolatore di commutazione e protezione, sistema
multimediale posteriore.


F5



30

Alzacristalli sequenziali anteriori.


F6



30

Alzacristalli sequenziali posteriori


F7



5



Plafoniere anteriore e posteriore, faretti di lettura carte,
faretti di lettura posteriori, illuminazione visiera parasole,
illuminazione cassettino portaoggetti, illuminazione
appoggiagomito centrale, comando relais 12 V bagagliaio.

INFORMAZIONI PRATICHE
203

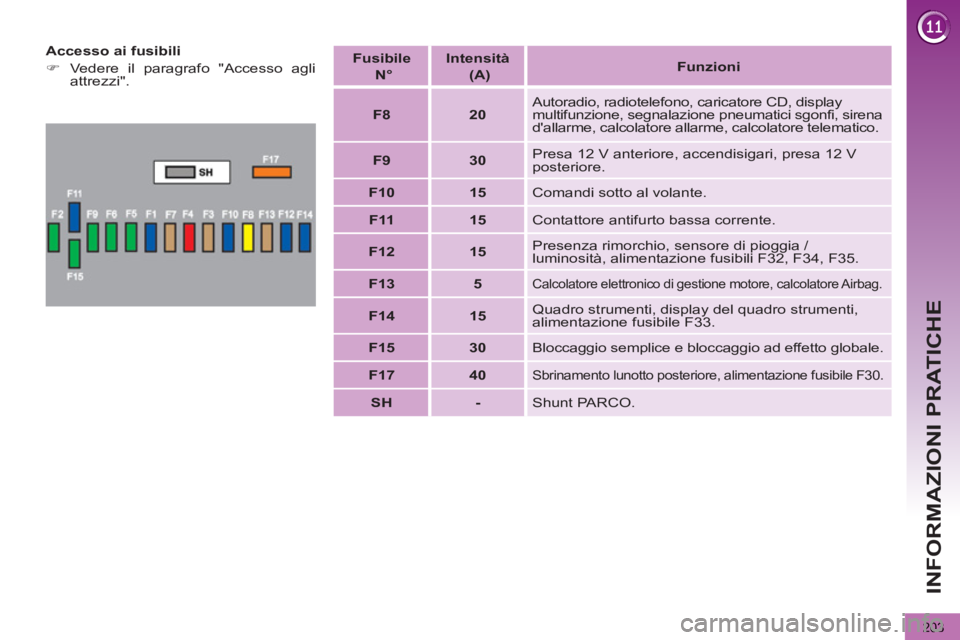

Accesso ai fusibili


)
Vedere il paragrafo "Accesso agli
attrezzi".

Fusibile
N°


Intensità
(A)



Funzioni




F8



20

Autoradio, radiotelefono, caricatore CD, display
multifunzione, segnalazione pneumatici sgonfi, sirena
d'allarme, calcolatore allarme, calcolatore telematico.


F9



30

Presa 12 V anteriore, accendisigari, presa 12 V
posteriore.


F10



15

Comandi sotto al volante.


F11



15

Contattore antifurto bassa corrente.


F12



15

Presenza rimorchio, sensore di pioggia /
luminosità, alimentazione fusibili F32, F34, F35.


F13



5



Calcolatore elettronico di gestione motore, calcolatore Airbag.



F14



15

Quadro strumenti, display del quadro strumenti,
alimentazione fusibile F33.


F15



30

Bloccaggio semplice e bloccaggio ad effetto globale.


F17



40



Sbrinamento lunotto posteriore, alimentazione fusibile F30.



SH



-

Shunt PARCO.

INFORMAZIONI PRATICHE
204


Fusibile
N°



Intensità
(A)



Funzioni




F29



-

Non utilizzato.


F30



5

Retrovisori esterni riscaldati.


F31



30

Presa 12 V bagagliaio.


F32



5

Leva del cambio manuale pilotato.


F33



10

Visualizzazione dati di guida, kit vivavoce, climatizzazione.


F34



5

Display spie cinture di sicurezza.


F35



10

Assistenza al parcheggio, autorizzazione amplificatore Hi-Fi.


F36



10

Calcolatore elettronico di gestione rimorchio, piastrina comandi sulla porta del guidatore.


F37



20

Amplificatore Hi-Fi


F38



30

Sedile del guidatore con comandi elettrici.


F39



20

Tendina del tetto panoramico in vetro.


F40



-

Libero.

INFORMAZIONI PRATICHE
205

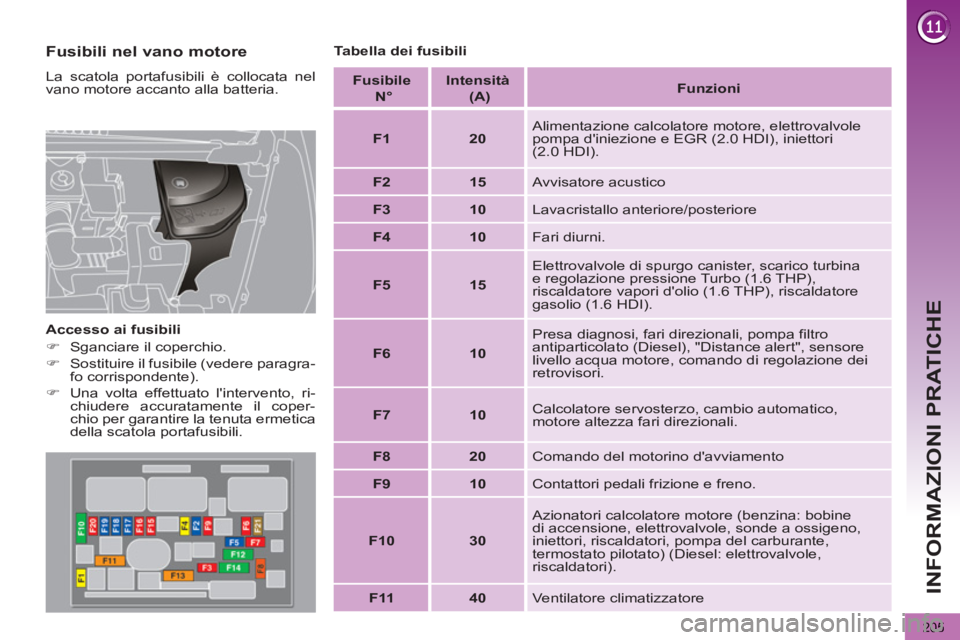

Fusibili nel vano motore

La scatola portafusibili è collocata nel
vano motore accanto alla batteria.

Accesso ai fusibili


)
Sganciare il coperchio.

)
Sostituire il fusibile (vedere paragra-
fo corrispondente).

)
Una volta effettuato l'intervento, ri-
chiudere accuratamente il coper-
chio per garantire la tenuta ermetica
della scatola portafusibili.

Tabella dei fusibili

Fusibile
N°


Intensità
(A)



Funzioni




F1



20

Alimentazione calcolatore motore, elettrovalvole
pompa d'iniezione e EGR (2.0 HDI), iniettori
(2.0 HDI).


F2



15

Avvisatore acustico


F3



10

Lavacristallo anteriore/posteriore


F4



10

Fari diurni.


F5



15

Elettrovalvole di spurgo canister, scarico turbina
e regolazione pressione Turbo (1.6 THP),
riscaldatore vapori d'olio (1.6 THP), riscaldatore
gasolio (1.6 HDI).


F6



10

Presa diagnosi, fari direzionali, pompa filtro
antiparticolato (Diesel), "Distance alert", sensore
livello acqua motore, comando di regolazione dei
retrovisori.


F7



10

Calcolatore servosterzo, cambio automatico,
motore altezza fari direzionali.


F8



20

Comando del motorino d'avviamento


F9



10

Contattori pedali frizione e freno.


F10



30


Azionatori calcolatore motore (benzina: bobine
di accensione, elettrovalvole, sonde a ossigeno,
iniettori, riscaldatori, pompa del carburante,
termostato pilotato) (Diesel: elettrovalvole,
riscaldatori).


F11



40

Ventilatore climatizzatore

INFORMAZIONI PRATICHE
206

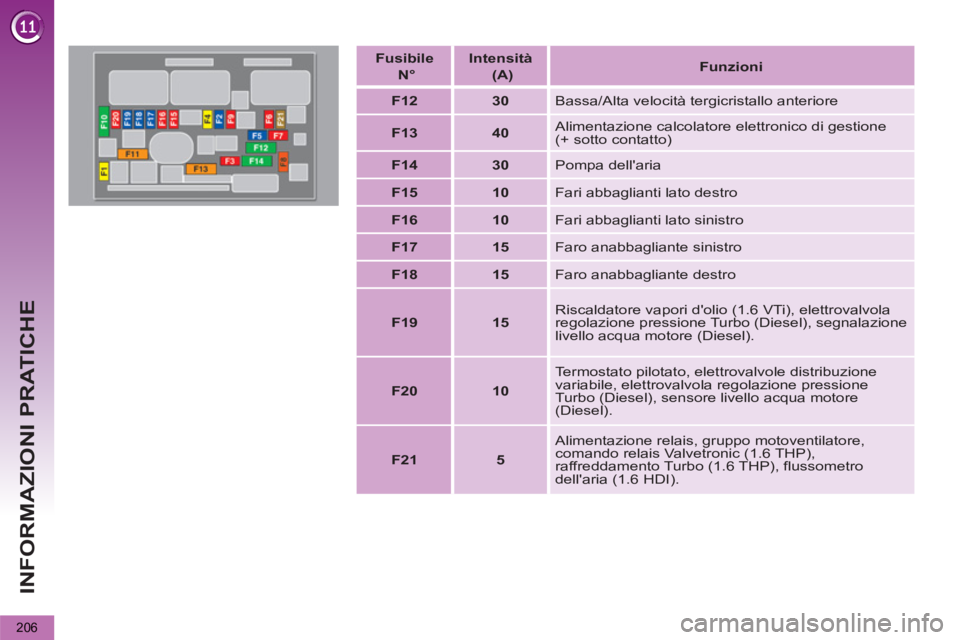

Fusibile
N°


Intensità
(A)



Funzioni




F12



30

Bassa/Alta velocità tergicristallo anteriore


F13



40

Alimentazione calcolatore elettronico di gestione
(+ sotto contatto)


F14



30

Pompa dell'aria


F15



10

Fari abbaglianti lato destro


F16



10

Fari abbaglianti lato sinistro


F17



15

Faro anabbagliante sinistro


F18



15

Faro anabbagliante destro


F19



15

Riscaldatore vapori d'olio (1.6 VTi), elettrovalvola
regolazione pressione Turbo (Diesel), segnalazione
livello acqua motore (Diesel).


F20



10

Termostato pilotato, elettrovalvole distribuzione
variabile, elettrovalvola regolazione pressione
Turbo (Diesel), sensore livello acqua motore
(Diesel).


F21



5

Alimentazione relais, gruppo motoventilatore,
comando relais Valvetronic (1.6 THP),
raffreddamento Turbo (1.6 THP), flussometro
dell'aria (1.6 HDI).
