2013 PEUGEOT 5008 Manuale duso (in Italian)

CO
63

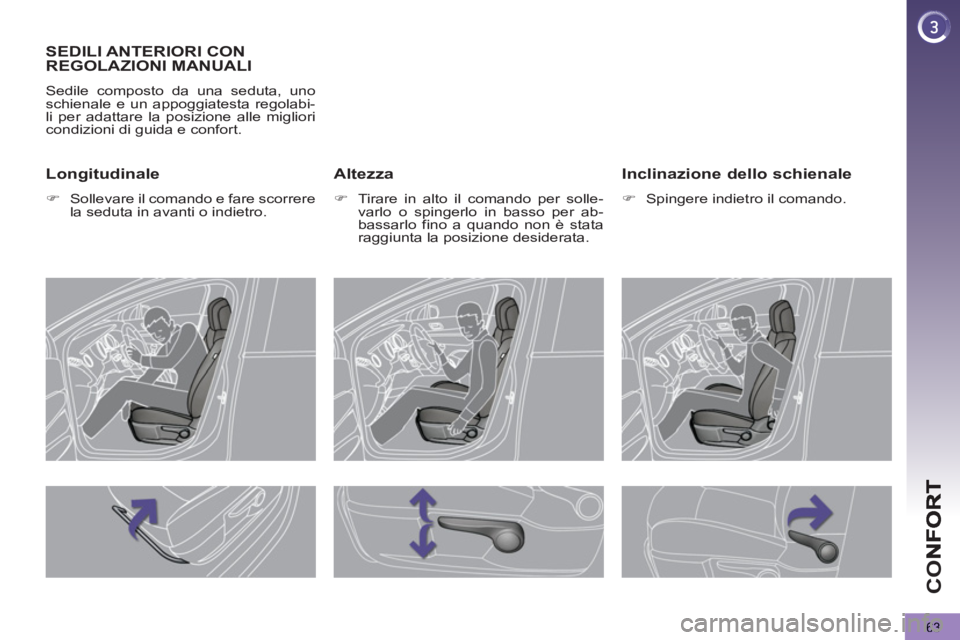

SEDILI ANTERIORI CON
REGOLAZIONI MANUALI
Sedile composto da una seduta, uno
schienale e un appoggiatesta regolabi-
li per adattare la posizione alle migliori
condizioni di guida e confort.
Altezza



)
Tirare in alto il comando per solle-
varlo o spingerlo in basso per ab-
bassarlo fino a quando non è stata
raggiunta la posizione desiderata.

Inclinazione dello schienale



)
Spingere indietro il comando.

Longitudinale



)
Sollevare il comando e fare scorrere
la seduta in avanti o indietro.

CO
64

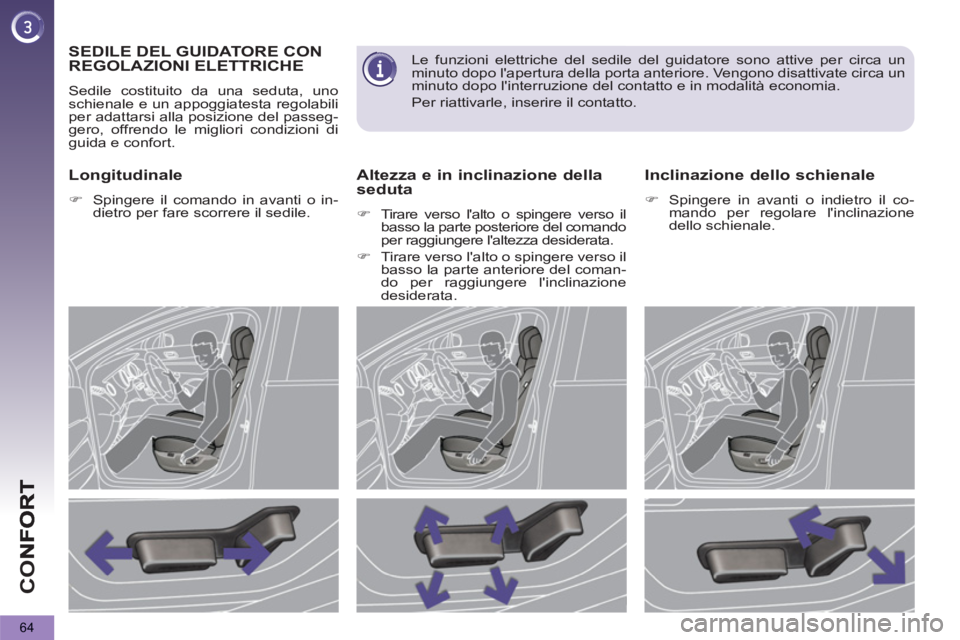

SEDILE DEL GUIDATORE CON
REGOLAZIONI ELETTRICHE
Sedile costituito da una seduta, uno
schienale e un appoggiatesta regolabili
per adattarsi alla posizione del passeg-
gero, offrendo le migliori condizioni di
guida e confort.

Longitudinale



)
Spingere il comando in avanti o in-
dietro per fare scorrere il sedile.

Altezza e in inclinazione della
seduta


)
Tirare verso l'alto o spingere verso il
basso la parte posteriore del comando
per raggiungere l'altezza desiderata.

)
Tirare verso l'alto o spingere verso il
basso la parte anteriore del coman-
do per raggiungere l'inclinazione
desiderata.

Inclinazione dello schienale



)
Spingere in avanti o indietro il co-
mando per regolare l'inclinazione
dello schienale.

Le funzioni elettriche del sedile del guidatore sono attive per circa un
minuto dopo l'apertura della porta anteriore. Vengono disattivate circa un
minuto dopo l'interruzione del contatto e in modalità economia.
Per riattivarle, inserire il contatto.

CO
65

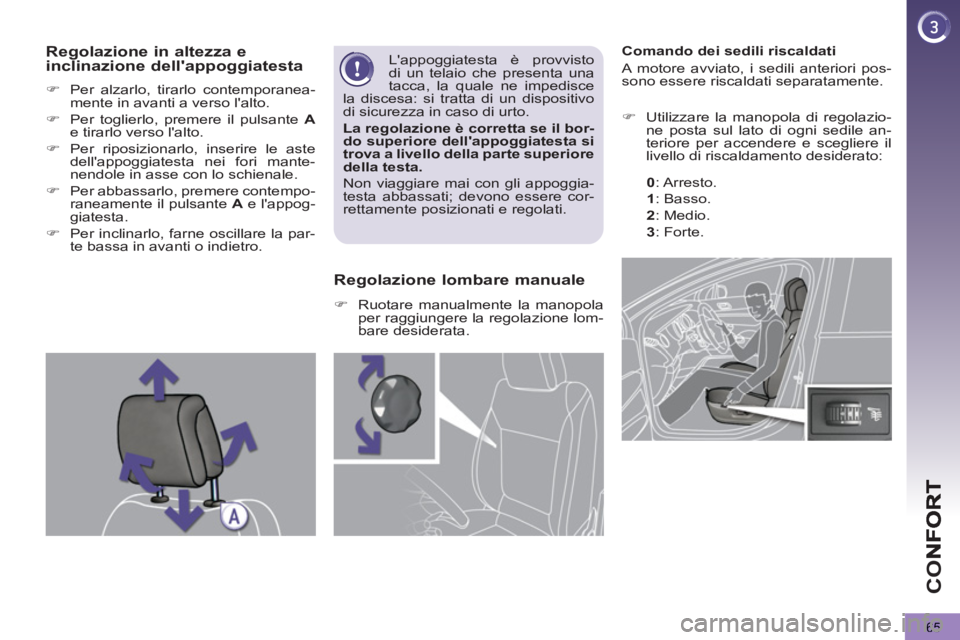

Comando dei sedili riscaldati
A motore avviato, i sedili anteriori pos-
sono essere riscaldati separatamente.


)
Utilizzare la manopola di regolazio-
ne posta sul lato di ogni sedile an-
teriore per accendere e scegliere il
livello di riscaldamento desiderato:

0
: Arresto.

1
: Basso.

2
: Medio.

3
: Forte.


)
Per alzarlo, tirarlo contemporanea-
mente in avanti a verso l'alto.

)
Per toglierlo, premere il pulsante A

e tirarlo verso l'alto.

)
Per riposizionarlo, inserire le aste
dell'appoggiatesta nei fori mante-
nendole in asse con lo schienale.

)
Per abbassarlo, premere contempo-
raneamente il pulsante A
e l'appog-
giatesta.

)
Per inclinarlo, farne oscillare la par-
te bassa in avanti o indietro.
L'appoggiatesta è provvisto
di un telaio che presenta una
tacca, la quale ne impedisce
la discesa: si tratta di un dispositivo
di sicurezza in caso di urto.

La regolazione è corretta se il bor-
do superiore dell'appoggiatesta si
trova a livello della parte superiore
della testa.

Non viaggiare mai con gli appoggia-
testa abbassati; devono essere cor-
rettamente posizionati e regolati.


Regolazione lombare manuale



)
Ruotare manualmente la manopola
per raggiungere la regolazione lom-
bare desiderata.

Regolazione in altezza einclinazione dell'appoggiatesta

CO
66

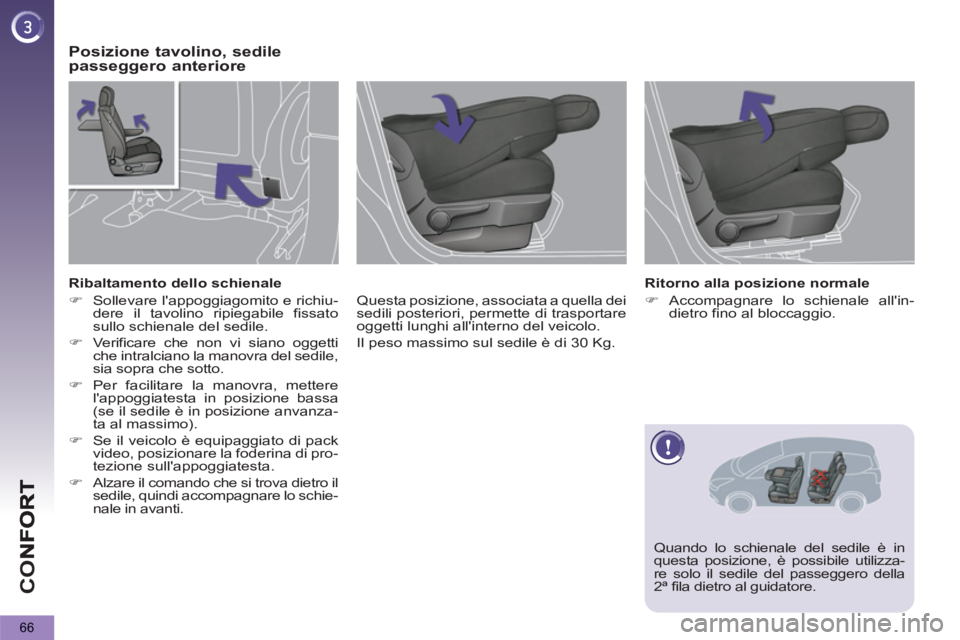

Posizione tavolino, sedilepasseggero anteriore

Questa posizione, associata a quella dei
sedili posteriori, permette di trasportare
oggetti lunghi all'interno del veicolo.
Il peso massimo sul sedile è di 30 Kg.
Ribaltamento dello schienale


)
Sollevare l'appoggiagomito e richiu-
dere il tavolino ripiegabile fissato
sullo schienale del sedile.

)
Verificare che non vi siano oggetti
che intralciano la manovra del sedile,
sia sopra che sotto.

)
Per facilitare la manovra, mettere
l'appoggiatesta in posizione bassa
(se il sedile è in posizione anvanza-
ta al massimo).

)
Se il veicolo è equipaggiato di pack
video, posizionare la foderina di pro-
tezione sull'appoggiatesta.

)
Alzare il comando che si trova dietro il
sedile, quindi accompagnare lo schie-
nale in avanti.

Ritorno alla posizione normale


)
Accompagnare lo schienale all'in-
dietro fino al bloccaggio.



Quando lo schienale del sedile è in
questa posizione, è possibile utilizza-
re solo il sedile del passeggero della
2ª fila dietro al guidatore.

CO
67

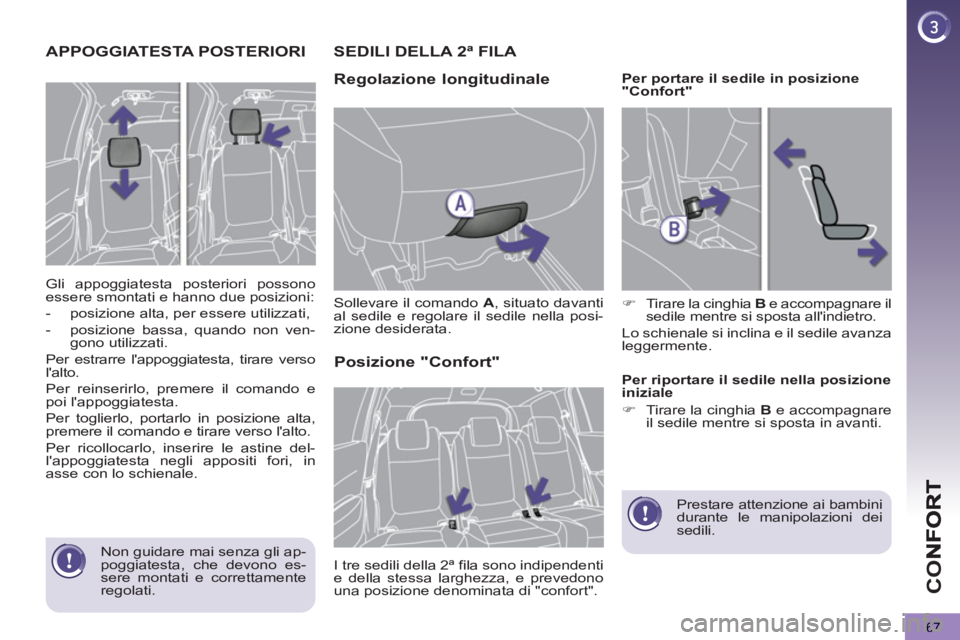

APPOGGIATESTA POSTERIORI
Gli appoggiatesta posteriori possono
essere smontati e hanno due posizioni:


- posizione alta, per essere utilizzati,

- posizione bassa, quando non ven-
gono utilizzati.
Per estrarre l'appoggiatesta, tirare verso
l'alto.
Per reinserirlo, premere il comando e
poi l'appoggiatesta.
Per toglierlo, portarlo in posizione alta,
premere il comando e tirare verso l'alto.
Per ricollocarlo, inserire le astine del-
l'appoggiatesta negli appositi fori, in
asse con lo schienale.
SEDILI DELLA 2ª FILA

Re
golazione longitudinale

Sollevare il comando A
, situato davanti
al sedile e regolare il sedile nella posi-
zione desiderata.
Posizione "Confort"

I tre sedili della 2ª fila sono indipendenti
e della stessa larghezza, e prevedono
una posizione denominata di "confort".
Per portare il sedile in posizione
"Confort"


)
Tirare la cinghia B
e accompagnare il
sedile mentre si sposta all'indietro.
Lo schienale si inclina e il sedile avanza
leggermente.

Per riportare il sedile nella posizione
iniziale


)
Tirare la cinghia B
e accompagnare
il sedile mentre si sposta in avanti.


Prestare attenzione ai bambini
durante le manipolazioni dei
sedili.

Non guidare mai senza gli ap-
poggiatesta, che devono es-
sere montati e correttamente
regolati.

CO
68

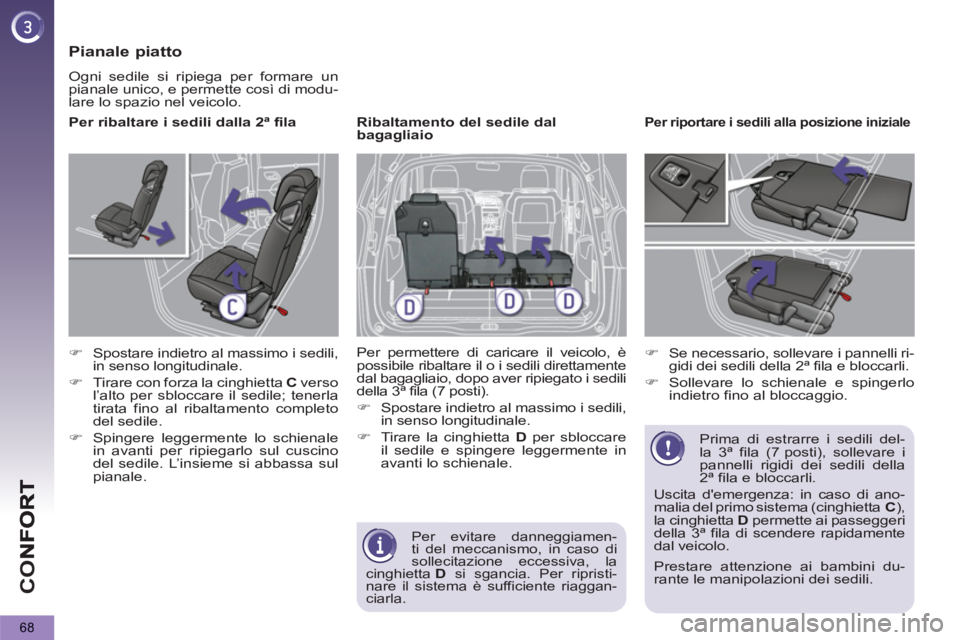

Pianale piatto

Ogni sedile si ripiega per formare un
pianale unico, e permette così di modu-
lare lo spazio nel veicolo.

Per ribaltare i sedili dalla 2ª fila


)
Spostare indietro al massimo i sedili,
in senso longitudinale.

)
Tirare con forza la cinghietta C
verso
l’alto per sbloccare il sedile; tenerla
tirata fino al ribaltamento completo
del sedile.

)
Spingere leggermente lo schienale
in avanti per ripiegarlo sul cuscino
del sedile. L’insieme si abbassa sul
pianale.

Ribaltamento del sedile dal
bagagliaio
Per permettere di caricare il veicolo, è
possibile ribaltare il o i sedili direttamente
dal bagagliaio, dopo aver ripiegato i sedili
della 3ª fila (7 posti).


)
Spostare indietro al massimo i sedili,
in senso longitudinale.

)
Tirare la cinghietta D
per sbloccare
il sedile e spingere leggermente in
avanti lo schienale.
Per riportare i sedili alla posizione iniziale



)
Se necessario, sollevare i pannelli ri-
gidi dei sedili della 2ª fila e bloccarli.

)
Sollevare lo schienale e spingerlo
indietro fino al bloccaggio.

Prima di estrarre i sedili del-
la 3ª fila (7 posti), sollevare i
pannelli rigidi dei sedili della
2ª fila e bloccarli.
Uscita d'emergenza: in caso di ano-
malia del primo sistema (cinghietta C
),
la cinghietta D
permette ai passeggeri
della 3ª fila di scendere rapidamente
dal veicolo.

Per evitare danneggiamen-
ti del meccanismo, in caso di
sollecitazione eccessiva, la
cinghietta D
si sgancia. Per ripristi-
nare il sistema è sufficiente riaggan-
ciarla.


Prestare attenzione ai bambini du-
rante le manipolazioni dei sedili.

CO
69

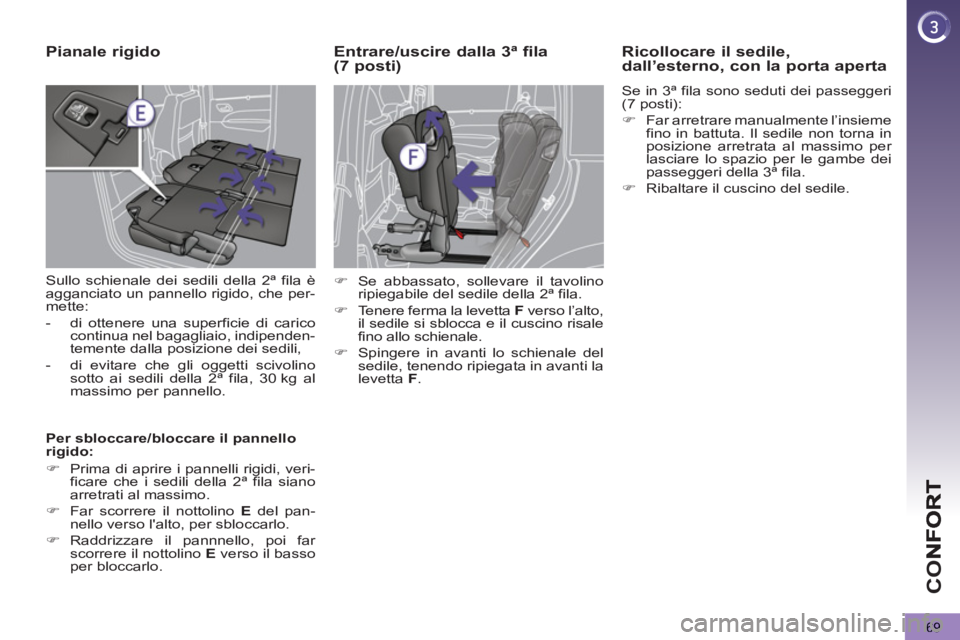

Pianale rigido
Sullo schienale dei sedili della 2ª fila è
agganciato un pannello rigido, che per-
mette:



- di ottenere una superficie di carico
continua nel bagagliaio, indipenden-
temente dalla posizione dei sedili,

- di evitare che gli oggetti scivolino
sotto ai sedili della 2ª fila, 30 kg al
massimo per pannello.

Per sbloccare/bloccare il pannello
rigido:


)
Prima di aprire i pannelli rigidi, veri-
ficare che i sedili della 2ª fila siano
arretrati al massimo.

)
Far scorrere il nottolino E
del pan-
nello verso l'alto, per sbloccarlo.

)
Raddrizzare il pannnello, poi far
scorrere il nottolino E
verso il basso
per bloccarlo.




Entrare/uscire dalla 3ª fila (7 posti) Ricollocare il sedile, dall’esterno, con la porta aperta

Se in 3ª fila sono seduti dei passeggeri
(7 posti):


)
Far arretrare manualmente l’insieme
fino in battuta. Il sedile non torna in
posizione arretrata al massimo per
lasciare lo spazio per le gambe dei
passeggeri della 3ª fila.

)
Ribaltare il cuscino del sedile.



)
Se abbassato, sollevare il tavolino
ripiegabile del sedile della 2ª fila.

)
Tenere ferma la levetta F
verso l’alto,
il sedile si sblocca e il cuscino risale
fino allo schienale.

)
Spingere in avanti lo schienale del
sedile, tenendo ripiegata in avanti la
levetta F
.

CO
70

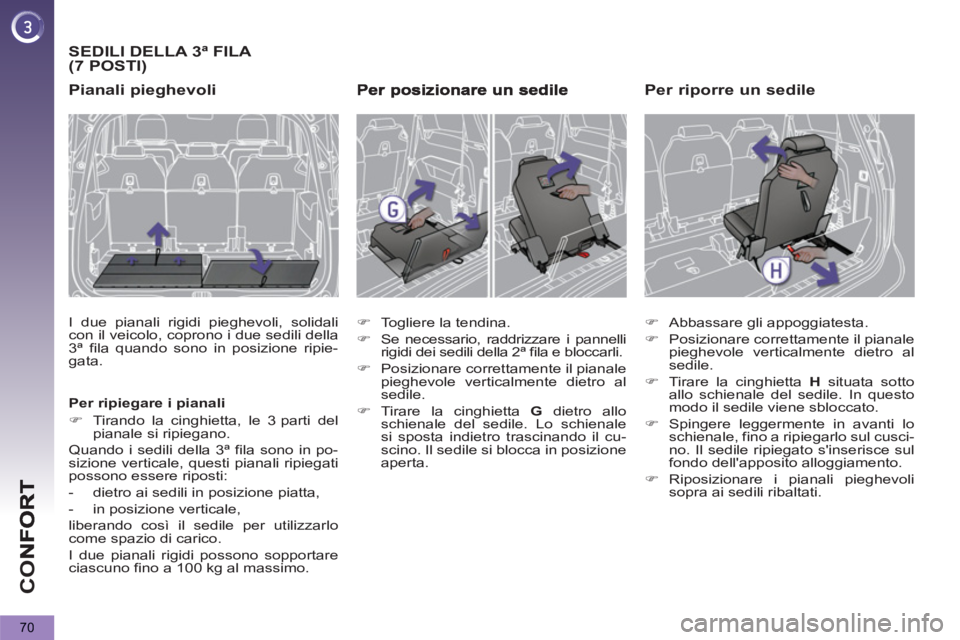

SEDILI DELLA 3ª FILA (7 POSTI)

Pianali pie
ghevoli

I due pianali rigidi pieghevoli, solidali
con il veicolo, coprono i due sedili della
3ª fila quando sono in posizione ripie-
gata.

Per ripiegare i pianali


)
Tirando la cinghietta, le 3 parti del
pianale si ripiegano.
Quando i sedili della 3ª fila sono in po-
sizione verticale, questi pianali ripiegati
possono essere riposti:


- dietro ai sedili in posizione piatta,

- in posizione verticale,
liberando così il sedile per utilizzarlo
come spazio di carico.
I due pianali rigidi possono sopportare
ciascuno fino a 100 kg al massimo.



)
Togliere la tendina.

)
Se necessario, raddrizzare i pannelli
rigidi dei sedili della 2ª fila e bloccarli.

)
Posizionare correttamente il pianale
pieghevole verticalmente dietro al
sedile.

)
Tirare la cinghietta G
dietro allo
schienale del sedile. Lo schienale
si sposta indietro trascinando il cu-
scino. Il sedile si blocca in posizione
aperta.



Per riporre un sedile



)
Abbassare gli appoggiatesta.

)
Posizionare correttamente il pianale
pieghevole verticalmente dietro al
sedile.

)
Tirare la cinghietta H
situata sotto
allo schienale del sedile. In questo
modo il sedile viene sbloccato.

)
Spingere leggermente in avanti lo
schienale, fino a ripiegarlo sul cusci-
no. Il sedile ripiegato s'inserisce sul
fondo dell'apposito alloggiamento.

)
Riposizionare i pianali pieghevoli
sopra ai sedili ribaltati.
