2013 MAZDA MODEL CX-5 Manual del propietario (in Spanish)

(Excepto modelo europeo)

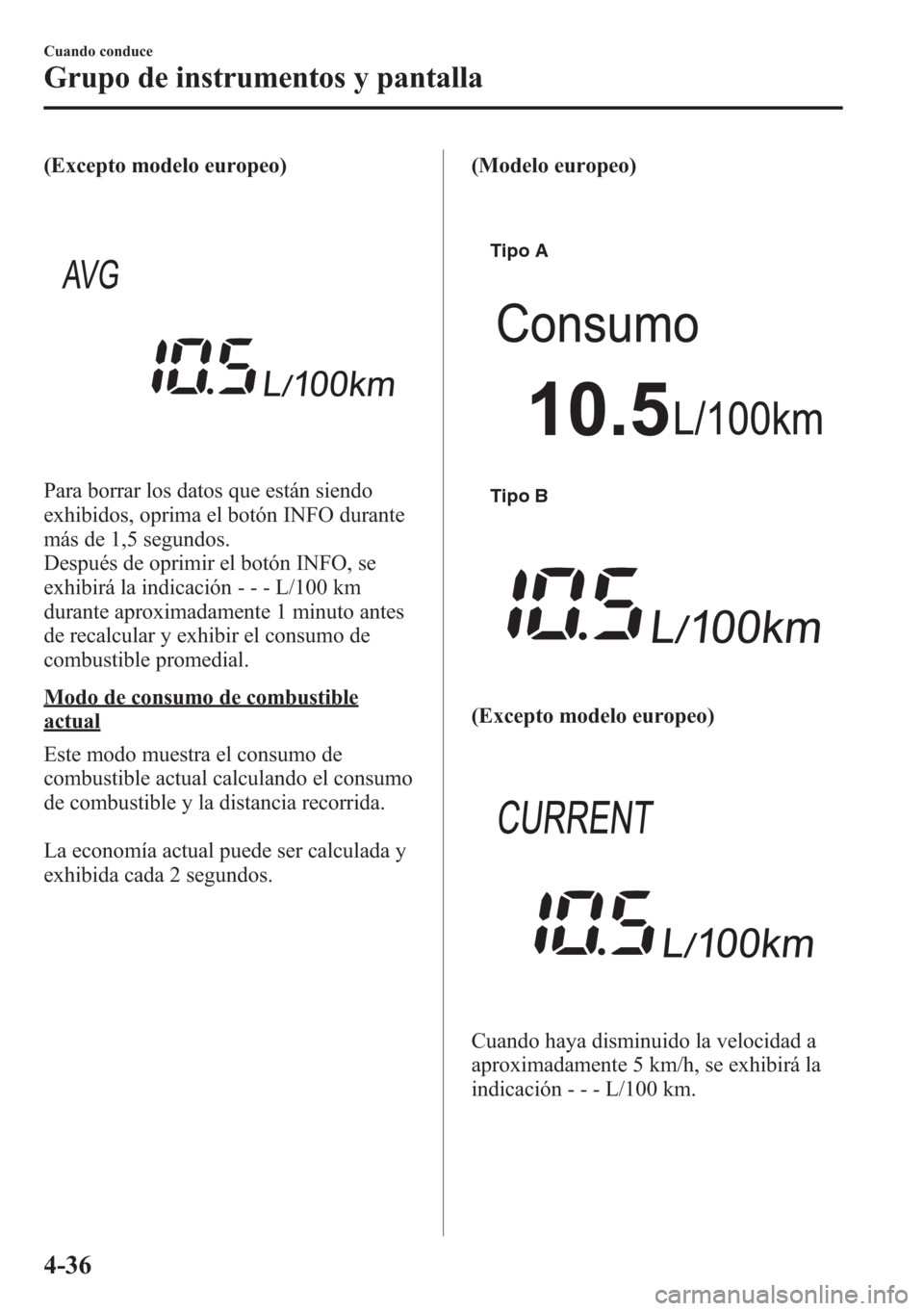

Para borrar los datos que están siendo
exhibidos, oprima el botón INFO durante
más de 1,5 segundos.
Después de oprimir el botón INFO, se
exhibirá la indicación- - - L/100 km
durante aproximadamente 1 minuto antes
de recalcular y exhibir el consumo de
combustible promedial.
Modo de consumo de combustible
actual
Este modo muestra el consumo de
combustible actual calculando el consumo
de combustible y la distancia recorrida.
La economía actual puede ser calculada y
exhibida cada 2 segundos.(Modelo europeo)
Tipo A
Tipo B
(Excepto modelo europeo)
Cuando haya disminuido la velocidad a
aproximadamente 5 km/h, se exhibirá la
indicación- - - L/100 km.
4-36
Cuando conduce
Grupo de instrumentos y pantalla

Modo de velocidad promedio
Este modo exhibe la velocidad promedio
del vehículo calculando la distancia y la
distancia recorrida desde que se conectó la
batería o repusieron los datos por última
vez.
La velocidad promedio del vehículo será
calculada y exhibida cada 10 segundos.
(Modelo europeo)
Tipo A
Tipo B
(Excepto modelo europeo)
Para borrar los datos que están siendo
exhibidos, oprima el botón INFO durante
más de 1,5 segundos. Después de oprimir
el botón INFO, se exhibirá - - - km/h por
aproximadamente 1 minuto antes de
recalcular y exhibir la velocidad del
vehículo.
Exhibición de ajuste de velocidad para
la alarma de velocidad del vehículoí
En este modo, se exhibe el ajuste actual
para la alarma de velocidad del vehículo.
Puede cambiar el ajuste de velocidad del
vehículo a la cual se dispara la
advertencia.
NOTA
La exhibición para la alarma de
velocidad del vehículo se activa a la
misma vez que se escucha el bip. Para
el grupo de instrumentos tipo B, la
velocidad del vehículo ajustada destella
varias veces.
Cuando conduce
Grupo de instrumentos y pantalla
4-37íAlgunos modelos.

Tipo A
Tipo B
La alarma de velocidad del vehículo se
puede ajustar usando el interruptor INFO.
NOTA
lAjuste siempre la velocidad del
vehículo de acuerdo con las leyes y
reglamentaciones del país/ciudad en
que se conduce el vehículo. Además,
verifique siempre la velocidad del
vehículo usando el velocímetro.
lLa función de alarma de velocidad
del vehículo se puede ajustar entre
30 y 250 km/h.La alarma de velocidad del vehículo se
puede ajustar usando el siguiente
procedimiento.
(Tipo A)
1. Oprima la parte de arriba
o abajo
del interruptor INFO y seleccione
Ajustes, y luego oprima el botón
INFO.
2. Oprima la parte de arriba
o abajo
del interruptor INFO y seleccione
Alarma velo., y luego oprima el botón
INFO.
3. Seleccione ON y oprima el botón
INFO.
4. Oprima la parte de arriba
o abajo
del interruptor INFO para
seleccionar la velocidad de vehículo
deseada, y luego oprima el botón
INFO.
(Tipo B)
1. Oprima el botón INFO durante más de
1,5 segundos. La velocidad del
vehículo destella.
2. Oprima la parte de arriba
o abajo
del interruptor INFO para
seleccionar la velocidad de vehículo
deseada.
3. Oprima el botón INFO durante más de
1,5 segundos. La velocidad del
vehículo se enciende.
La alarma de velocidad del vehículo se
puede cancelar usando el siguiente
procedimiento.
(Tipo A)
1. Oprima la parte de arriba
o abajo
del interruptor INFO y seleccione
Ajustes, y luego oprima el botón
INFO.
4-38
Cuando conduce
Grupo de instrumentos y pantalla

2. Oprima la parte de arribao abajo
del interruptor INFO y seleccione
Alarma velo., y luego oprima el botón
INFO.
3. Seleccione OFF y oprima el botón
INFO.
(Tipo B)
1. Oprima el botón INFO durante más de
1,5 segundos. La velocidad del
vehículo destella.
2. Oprima la parte de arriba
o abajo
del interruptor INFO para
seleccionar- - - km/h.
3. Oprima el botón INFO durante más de
1,5 segundos. Se enciende - - -.
Exhibición de tiempo en i-stop (Grupo
de instrumentos tipo A)
Exhibe la cantidad de tiempo que la
función i-stop ha estado funcionando.
Exhibe la cantidad de tiempo para la
distancia recorrida total, la distancia
recorrida actual y el tiempo i-stop actual.
Exhibición del sistema de advertencia
de abandono de carril (LDWS) (Grupo
de instrumentos tipo A)
Se exhibe la información respecto al
sistema de advertencia de abandono de
carril (LDWS).
Ajustes (Grupo de instrumentos tipo A)
Los siguientes ajustes se pueden cambiar
(No se pueden realizar cambios de ajustes
mientras se conduce debido a que no se
exhiben los ajustes.):
lAmbiente del sistema (alarma de
velocidad, soporte de freno de ciudad
inteligente (SCBS), sistema de
advertencia de abandono de carril
(LDWS), monitor de mantenimiento)
lActivación/desactivación de exhibición
(Exhibición de tiempo en i-stop,
exhibición LDWS)
lVolumen de zumbador (advertencia de
luces encendidas, advertencia sonora
de RVM, advertencia sonora de
LDWS, pitido de botón)
lVolumen de sonido de funcionamiento
de la palanca de señal de viraje
lUnidad de distancia
lUnidad de temperatura
lIdioma de la exhibición
Cuando conduce
Grupo de instrumentos y pantalla
4-39

lRecuperación por defecto
También se pueden reponer los datos de la
computadora de abordo para el consumo
promedio de combustible y la velocidad
promedio del vehículo.
Para cambiar ajustes
1. Oprima la parte de arriba
o abajo
del interruptor INFO y seleccione
Ajustes, y luego oprima el botón
INFO.
2. Oprima la parte de arriba
o abajo
del interruptor INFO para
seleccionar el ítem que desea cambiar,
y luego oprima el botón INFO.
3. Oprima la parte de arriba
o abajo
del interruptor INFO para
seleccionar el ajuste deseado, y luego
oprima el botón INFO.
Reposición de los datos de la
computadora de abordo para consumo
promedio de combustible y velocidad
promedio del vehículo
1. Oprima la parte de arriba
o abajo
del interruptor INFO y seleccione
Ajustes, y luego oprima el botón
INFO.
2. Oprima la parte de arriba
o abajo
del interruptor INFO y seleccione
Reponer prom., y luego oprima el
botón INFO.
3. Seleccione Consumo o Velocidad y
oprima el botón INFO.
Advertencia (Indicación de exhibición)
(Grupo de instrumentos tipo A)
Se exhibe un mensaje para notificar al
usuario del estado de funcionamiento del
sistema y los malfuncionamientos o
anormalidades.Verifique el mensaje indicado.
4-40
Cuando conduce
Grupo de instrumentos y pantalla

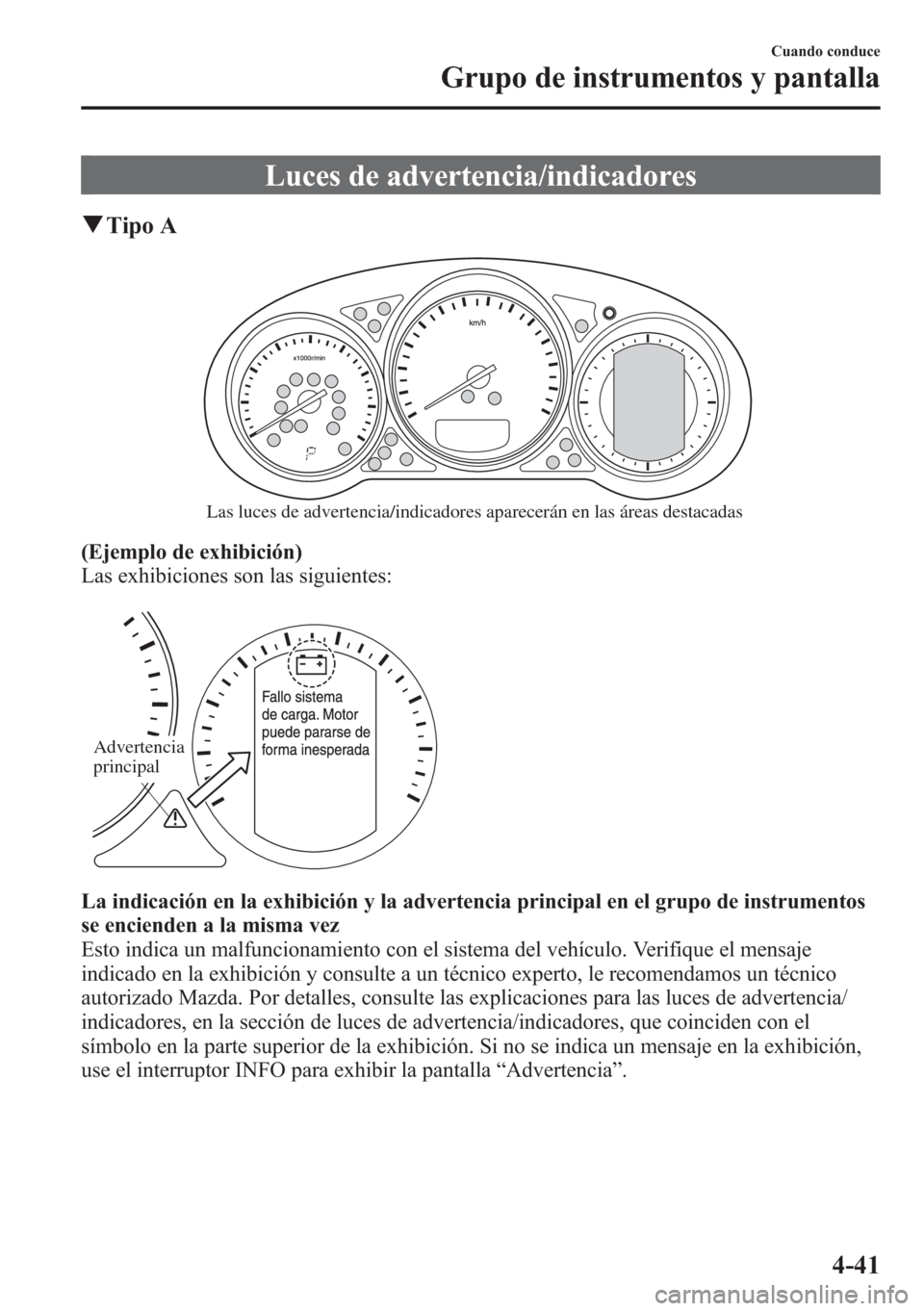

Luces de advertencia/indicadores
qTipo A
Las luces de advertencia/indicadores aparecerán en las áreas destacadas
(Ejemplo de exhibición)
Las exhibiciones son las siguientes:
Advertencia
principal
La indicación en la exhibición y la advertencia principal en el grupo de instrumentos
se encienden a la misma vez
Esto indica un malfuncionamiento con el sistema del vehículo. Verifique el mensaje
indicado en la exhibición y consulte a un técnico experto, le recomendamos un técnico
autorizado Mazda. Por detalles, consulte las explicaciones para las luces de advertencia/
indicadores, en la sección de luces de advertencia/indicadores, que coinciden con el
símbolo en la parte superior de la exhibición. Si no se indica un mensaje en la exhibición,
use el interruptor INFO para exhibir la pantalla“Advertencia”.
Cuando conduce
Grupo de instrumentos y pantalla
4-41

Exhibición de multinformación
Se indica un mensaje como el estado de funcionamiento del sistema, un
malfuncionamiento, o una anormalidad.
l(Cuando se indica un símbolo y un mensaje en la pantalla)
Por detalles sobre los símbolos indicados en la parte superior de la pantalla verifique la
indicación y el método para tomar acciones.
l(Cuando sólo se indica un mensaje en la exhibición)
Siga las instrucciones indicadas en la exhibición.
Si se indica algún contenido en las siguientes figuras, puede haber un problema con el
vehículo. El método para tomar acciones varía de acuerdo a la indicación.
Verifique las siguientes figuras a continuación.
Acción: Estacione el vehículo inmediatamente, vea el símbolo indicado en la parte
superior de la pantalla y luego consulte la“Indicación y método para tomar acción”
que contiene el símbolo para ver que acción se debe realizar.
Indicación en la exhibición
Malfuncionamiento del
sistema de carga:
El motor puede detenerse
sorpresivamente.Presión de aceite baja:
Posible daño en el motor.
Verifique el nivel del
aceite.Inspección de frenos
necesaria:
Se necesita inspeccionar el
sistema de frenos.Malfuncionamiento de la
dirección asistida:
El funcionamiento de la
dirección resultará muy
difícil.
Indicación en la exhibición
Detenga el vehículo en un
área segura:
Malfuncionamiento del
sistema de 4WD. Estacione
el vehículo en un lugar
seguro.
4-42
Cuando conduce
Grupo de instrumentos y pantalla

Acción: Consulte un técnico autorizado Mazda para que inspeccione su vehículo. Vea
el símbolo indicado en la parte superior de la pantalla y luego consulte la“Indicación
y método para tomar acción”que contiene el símbolo para ver que acción se debe
realizar.
Indicación en la exhibición
Inspección de motor
necesaria:
Se necesita inspeccionar el
motor.Malfuncionamiento de
transmisión automática:
Se necesita inspeccionar la
transmisión automática.Inspección necesaria del
sistema sin llave:
Se necesita inspeccionar el
sistema de entrada sin
llave.Inspección DPF necesaria:
Se necesita inspeccionar el
filtro de partículas Diesel.
Indicación en la exhibición
Inspección HBC necesaria:
Se necesita inspeccionar el
sistema de control de luces
de carretera.Inspección LDWS
necesaria:
Se necesita inspeccionar el
sistema de advertencia de
abandono de carril.Inspección de sistema de
4WD necesaria:
Malfuncionamiento del
sistema de 4WD. Se
necesita inspeccionar el
sistema de 4WD.Inspección TPMS
necesaria:
Se necesita inspeccionar el
sistema de monitoreo de
presión de neumáticos.
Acción: Consulte un técnico autorizado Mazda para que inspeccione su vehículo.
Indicación en la exhibición
Inspección FSC necesaria:
Se necesita inspeccionar la
cámara sensora hacia
adelante.Inspección SCBS
necesaria:
Se necesita inspeccionar el
soporte de freno de ciudad
inteligente.Inspección de sistema de
administración de batería
necesaria:
Se necesita inspeccionar el
sistema de administración
de batería.Inspección de sistema de
desbloqueo de frenos
necesaria:
Se necesita inspeccionar el
sistema de desbloqueo de
frenos.
Cuando conduce
Grupo de instrumentos y pantalla
4-43
