Estacionando en caso de
emergencia
El destellador de aviso de peligro se debe
usar cuando se estaciona el vehículo en o
cerca del borde de la carretera en una
emergencia.
El destellador de aviso de peligro sirve
para alertar a los demás conductores que
su vehículo se encuentra en una situación
de peligro para el tráfico y tienen que
conducir con cuidado cuando están cerca.
Oprima el interruptor del destellador y
todas las señales de viraje, destellarán. El
destellador de aviso de peligro en el grupo
de instrumentos destella simultáneamente.
NOTA
lLas señales de viraje no pueden
funcionar cuando el destellador de
aviso de peligro está funcionando.
lVerifique las reglamentaciones
locales acerca del uso de las luces de
advertencia de peligro mientras se
remolca el vehículo para verificar
que no está violando ninguna ley.
Correa de retención del
triángulo de emergencia en
el camino
í
Mantenga el triángulo de emergencia para
la carretera en el adorno de lado izquierdo
y asegure la correa.
Correa
7-2
Si surge un problema
íAlgunos modelos.
Estacionando en caso de emergencia

Neumático de repuesto y almacenamiento de herramientas
El neumático de repuesto y las herramientas están almacenadas en los lugares indicados en
el diagrama.
Con neumático de repuesto
Neumático de
repuestoPerno de sujeción del
neumático de repuestoGato
Llave de tuercas
de orejetaPalanca del
gato
Aro de remolque
(Tipo corto)
Aro de remolque
(Tipo largo)
Algunos modelos.
Bolsa de
herramientas Destornillador
Llave
Si surge un problema
Neumático desinflado
7-3

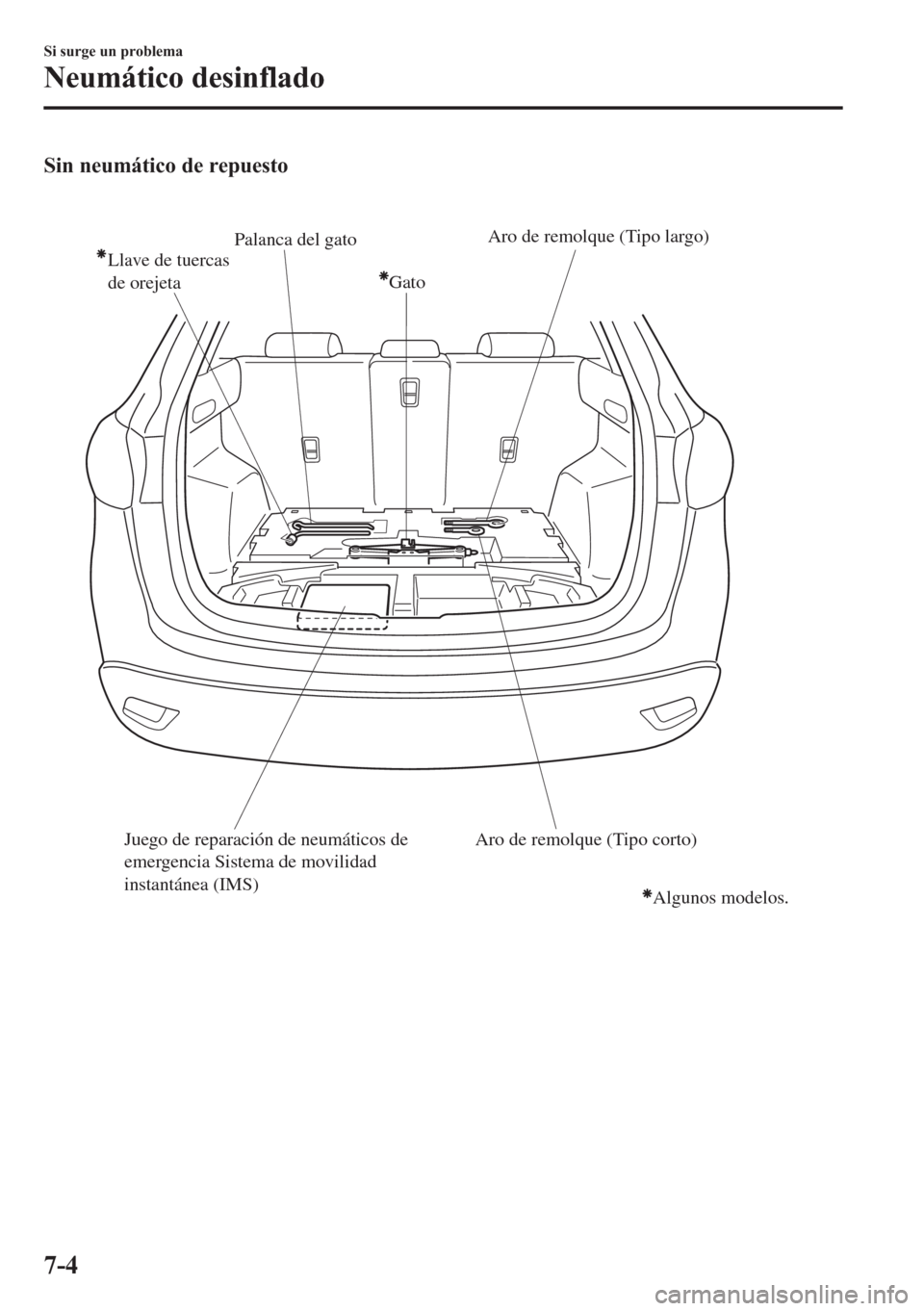

Sin neumático de repuesto
Gato Llave de tuercas
de orejetaPalanca del gato
Aro de remolque (Tipo largo)
Aro de remolque (Tipo corto) Juego de reparación de neumáticos de
emergencia Sistema de movilidad
instantánea (IMS)
Algunos modelos.
7-4
Si surge un problema
Neumático desinflado

qGatoí
NOTA
Su vehículo podría estar equipado o no
con un gato y llave de tuercas. Para más
detalles, consulte a un concesionario
autorizado Mazda.
Para retirar el gato
1. Abra la bandeja del maletero.
2. Asegure la bandeja del maletero
colocando el gancho en el
reposacabezas.
Sin cubierta del compartimiento para
equipajes
Con cubierta del compartimiento para
equipajes
3. Retire el gato.
Para guardar el gato
Realice el procedimiento inverso al
desmontaje.
Mantenimiento
lMantenga siempre el gato limpio.
lAsegúrese que las partes móviles se
mantengan libres de polvo u óxido.
lCuidado del tablero
qNeumático de repuestoí
Su vehículo tiene un neumático de
repuesto temporario.
El neumático de repuesto temporario es de
menor tamaño y más liviano que un
neumático convencional y fue diseñado
para usarse solamente en casos de
emergencia. Este neumático de repuesto
temporario se debe usar solamente por
períodos de tiempo MUY cortos. Los
neumáticos de repuesto temporario
provisorios NO debe usarse para trayectos
largos o por períodos extensos.
Si surge un problema
Neumático desinflado
7-5íAlgunos modelos.

ADVERTENCIA
No instale el neumático de repuesto
temporario en las ruedas delanteras
(ruedas de tracción):
Conducir con el neumático de
repuesto temporario en una de las
ruedas de tracción delanteras es
peligroso. La maniobrabilidad se verá
afectada. Puede perder el control del
vehículo, especialmente en caminos
con hielo o nieve, y sufrir un
accidente. Mueva un neumático
normal a la rueda delantera e instale
el neumático de repuesto temporario
en la trasera.
PRECAUCION
lCuando use un neumático de
repuesto temporario, la estabilidad
durante la conducción puede
disminuir en comparación cuando se
usa el neumático convencional.
Conduzca con cuidado.
PRECAUCION
lPara no dañar el neumático de
repuesto temporario o el vehículo,
tenga en cuenta las siguientes
precauciones:
lNo conduzca a más de 80 km/h.lEvite conducir sobre obstáculos.
Tampoco, utilice un servicio de
lavado de coches automático.
Como el diámetro de este
neumático de repuesto es inferior
al de uno normal, la altura del
suelo del vehículo disminuirá en
aproximadamente 10 mm.
lNo utilice cadenas para la nieve
en este neumático, la cadena no
encajará correctamente.
lEste neumático de repuesto
temporario se ha diseñado
especialmente para usar en su
Mazda, no debe utilizarse en otros
vehículos.
lUse sólo un neumático de
repuesto temporario a la vez en su
vehículo.
Para sacar el neumático de repuesto
1. Abra la bandeja del maletero.
7-6
Si surge un problema
Neumático desinflado

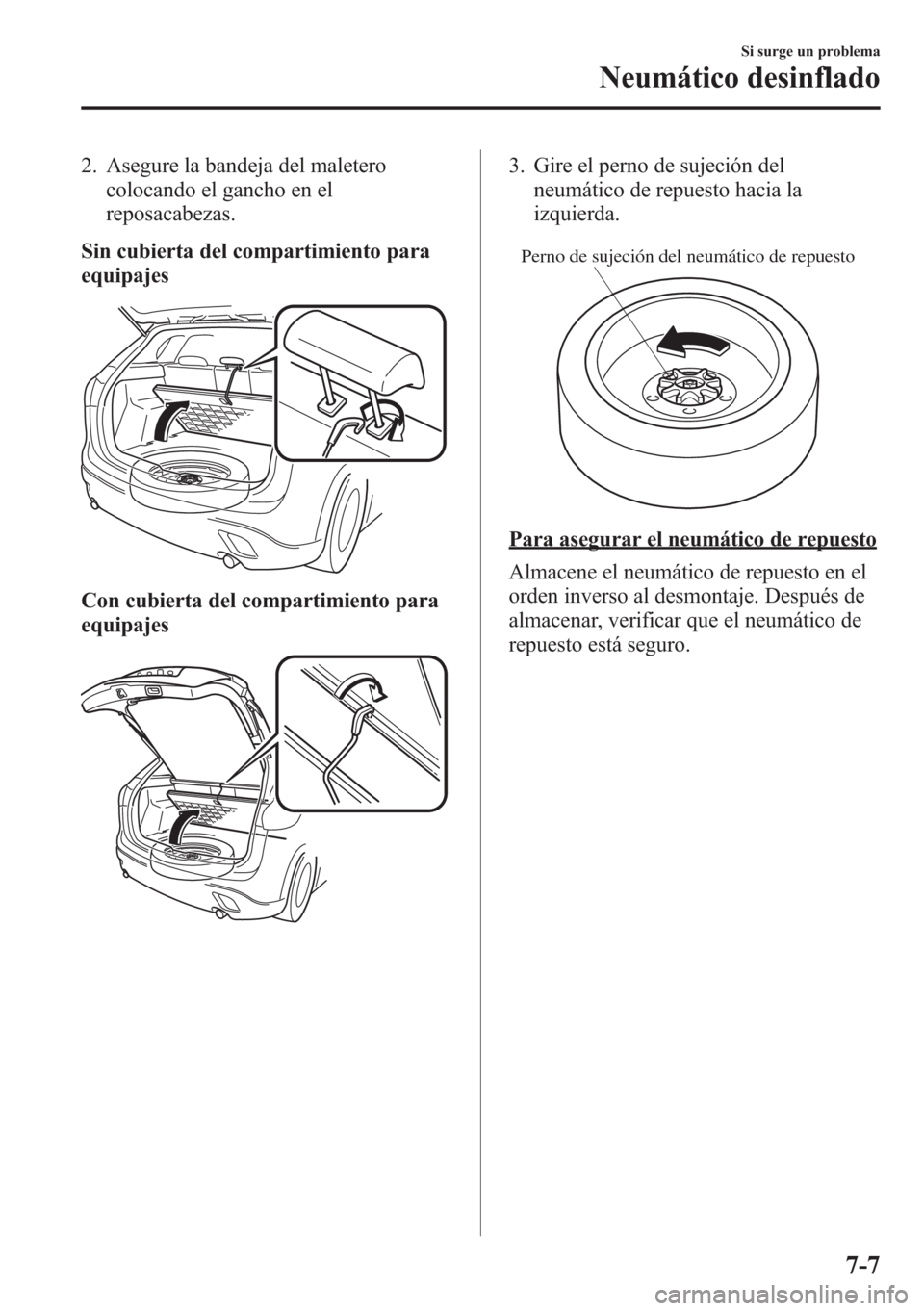

2. Asegure la bandeja del maletero
colocando el gancho en el
reposacabezas.
Sin cubierta del compartimiento para
equipajes
Con cubierta del compartimiento para
equipajes
3. Gire el perno de sujeción del
neumático de repuesto hacia la
izquierda.
Perno de sujeción del neumático de repuesto
Para asegurar el neumático de repuesto
Almacene el neumático de repuesto en el
orden inverso al desmontaje. Después de
almacenar, verificar que el neumático de
repuesto está seguro.
Si surge un problema
Neumático desinflado
7-7

Juego de reparación de
neumáticos de emergencia
Sistema de movilidad
instantánea (IMS)
í
El juego de reparación de neumático de
emergencia IMS incluido con su Mazda es
para una reparación temporaria de un
neumático desinflado con un daño menor
resultante de rodar sobre clavos u objetos
puntiagudos similares en la superficie del
camino.
Realice la reparación de neumático de
emergencia sin retirar el clavo u objeto
puntiagudo similar que ha pinchado el
neumático.
NOTA
Su vehículo no tiene un neumático de
repuesto. En el caso de un neumático
desinflado, use un juego de reparación
de neumático de emergencia para
reparar el neumático temporario. Al
realizar una reparación, consulte las
instrucciones incluidas en el juego de
reparación de neumático de emergencia.
Si se realizó una reparación de
emergencia de un neumático usando el
juego de reparación de neumático,
hágalo reparar o cambiar tan pronto
como sea posible por un técnico
experto, le recomendamos un técnico
autorizado Mazda.
qAcerca del juego de reparación
de neumático de emergencia IMS
El juego de reparación de neumático de
emergencia IMS incluye los siguientes
ítems.
Sellador de
neumáticoManguera de
inyección
Compresor Herramienta
de núcleo de
válvula Núcleo de
válvula de
repuesto
Adhesivo de
restricción de
velocidad Instrucciones
7-8
Si surge un problema
íAlgunos modelos.
Neumático desinflado

ADVERTENCIA
No permita que los niños toquen el
sellador de neumáticos:
La ingestión de sellador de neumáticos
es peligrosa. En el caso de que trague
accidentalmente sellador de
neumáticos, beba inmediatamente
gran cantidad de agua y consulte a un
médico.
No permita que los niños toquen el
sellador de neumáticos:
Es peligroso que el sellador de
neumáticos entre en contacto con los
ojos y la piel. Si el sellador de
neumáticos entra en contacto con los
ojos o la piel, lave inmediatamente con
abundante cantidad de agua y
consulte a un médico.
NOTA
lNo se puede volver a usar el sellador
de neumáticos. Compre nuevo
sellador de neumático en un
concesionario autorizado Mazda.
NOTA
lEl juego de reparación de neumático
de emergencia no se debe usar en los
siguientes casos.
Consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
lCuando haya expirado el período
de uso efectivo del sellador de
neumáticos. (El período de
efectividad está indicado en la
etiqueta de la botella.)
lLa ruptura o el pinchazo excede
aproximadamente 4 mm.
lEl daño ha ocurrido en un área del
neumático diferente de la banda
de rodamiento.
lSe ha conducido el vehículo con
muy poco aire en el neumático.
lEl neumático se ha salido de la
llanta.
lSe ha dañado la llanta.lEl neumático tiene dos o más
pinchazos.
qUso del juego de reparación de
neumático de emergencia IMS
1. Estacione el vehículo en una superficie
plana fuera del camino y coloque el
freno de mano.
2. En un vehículo con transmisión
automática coloque la palanca selectora
en la posición de estacionamiento (P),
en uno con transmisión manual
coloque la palanca de cambios en
marcha atrás (R) o 1, y apague el
motor.
3. Encienda el destellador de aviso de
peligro.
Si surge un problema
Neumático desinflado
7-9
