2013 MAZDA MODEL CX-5 Manual del propietario (in Spanish)

Símbolos de cuadros:
I:Inspeccione: Inspeccione y limpie, repare, ajuste, llene o cambie si fuera necesario.
R:Cambie
C:Limpie
T:Apriete
L:Lubrique
Comentarios:
*1 También inspeccione las correas de mando del acondicionador de aire, si existieran.
Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, inspeccione las correas de
mando cada 10.000 km o 12 meses.
a) Se conduce en zonas con mucho polvo
b) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
c) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
d) Conduciendo en condiciones extremadamente calurosas
e) Conduciendo continuamente en condiciones montañosas
*2 Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, cambie el aceite de motor y
el filtro de aceite cada 5.000 km o 6 meses.
a) Se conduce en zonas con mucho polvo
b) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
c) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
d) Conduciendo en condiciones extremadamente calurosas
e) Conduciendo continuamente en condiciones montañosas
*3 Para SKYACTIV-D 2.2, reponga los datos de aceite de motor después de agregar aceite de motor.
*4 Implemente la corrección de la cantidad de inyección de combustible.
*5 Si el vehículo se usa en áreas polvorientas o con arena, limpie los filtros de aire cada 5.000 km o 6 meses.
*6 Use refrigerante tipo FL22 en vehículos con la inscripción“FL22”en la tapa del radiador o el área alrededor.
Use FL22 al cambiar el refrigerante.
*7 Si se usan mucho los frenos (por ejemplo, conduciendo continuamente exigido o en la montaña) o si el
vehículo se usa en climas extremadamente húmedos, cambie el líquido de frenos todos los años.
*8 Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, cambie el aceite de
diferencial trasero cada 40.000 km.
a) Se remolca un trailer o usar un portaequipajes en el techo
b) Se conduce en zonas con mucho polvo, arena o humedad
c) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
d) Se realizan trayectos cortos de menos de 16 km
*9 Si este componente se sumerge en agua, se debe cambiar el aceite.
*10 Se recomienda la rotación de los neumáticos cada 10.000 km.
*11 Verifique la fecha de vencimiento del líquido de reparación de neumático cada año cuando realice el
mantenimiento periódico. Cambie la botella de líquido de reparación de neumático por una nueva antes de la
fecha de vencimiento.
6-14
Mantenimiento y cuidado

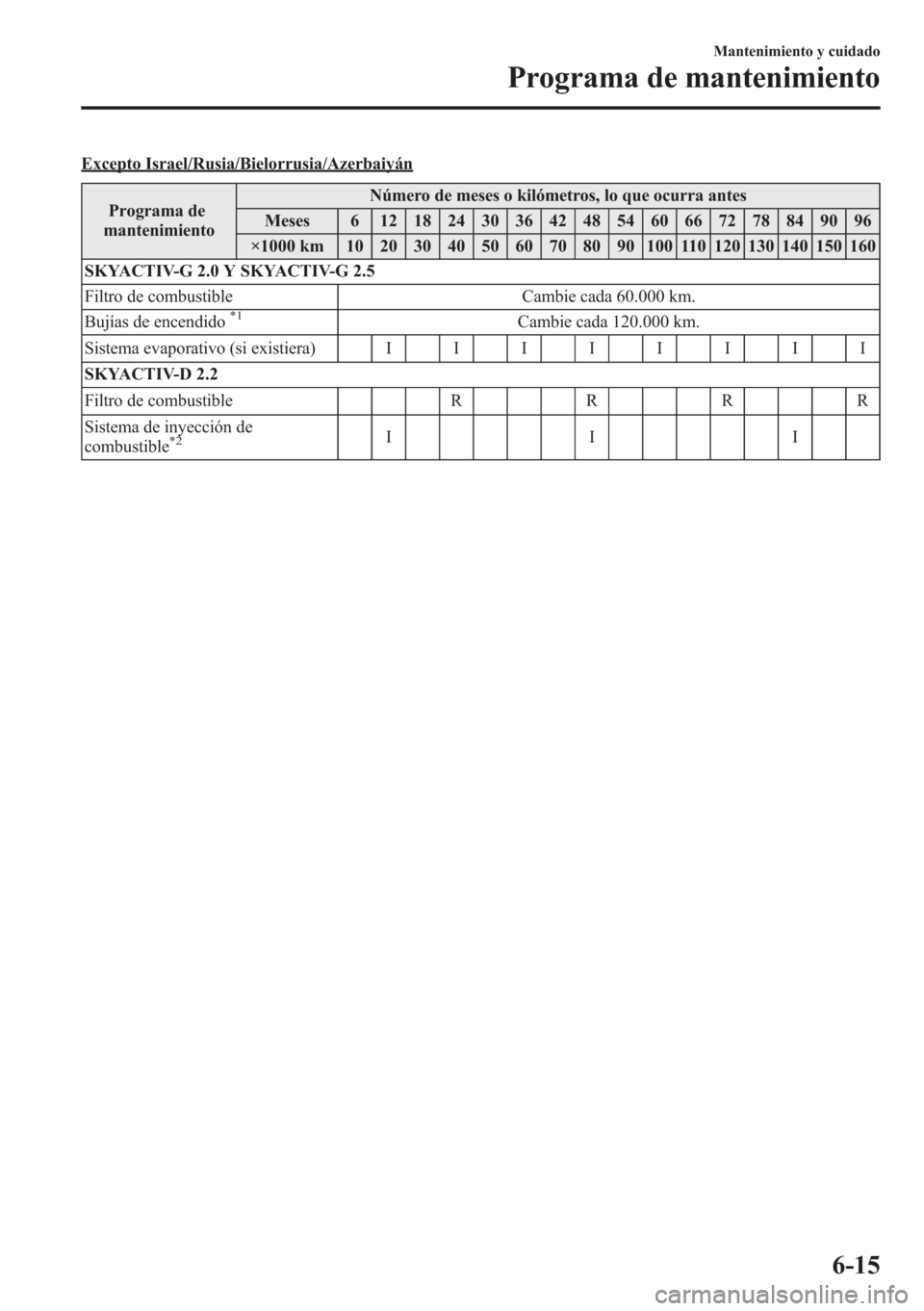

Programa de mantenimiento

Excepto Israel/Rusia/Bielorrusia/Azerbaiyán
Programa de
mantenimientoNúmero de meses o kilómetros, lo que ocurra antes
Meses 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96
×1000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
SKYACTIV-G 2.0 Y SKYACTIV-G 2.5
Filtro de combustible Cambie cada 60.000 km.
Bujías de encendido
*1Cambie cada 120.000 km.
Sistema evaporativo (si existiera) I I I I I I I I
SKYACTIV-D 2.2
Filtro de combustible R R R R
Sistema de inyección de
combustible
*2III
Mantenimiento y cuidado
Programa de mantenimiento
6-15

Programa de
mantenimientoNúmero de meses o kilómetros, lo que ocurra antes
Meses 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96
×1000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
SKYACTIV-G 2.0, SKYACTIV-G 2.5 Y SKYACTIV-D 2.2
Correas de mando
*3IIIIIIIIIIIIIIII
Aceite de motor
*4*5
Excepto los
países a
continuaciónRRRRRRRRRRRRRRRR
Georgia/Armenia/
CamboyaCambie cada 5.000 km o 6 meses.
Filtro de aceite del
motor
*4
Excepto los
países a
continuaciónRRRRRRRRRRRRRRRR
Georgia/Armenia/
CamboyaCambie cada 10.000 km o 1 año.
Sistema de enfriamiento I I I I I I I I
Refrigerante del
motorTipo FL22
*6La primera vez cámbielo a las 200.000 km o 10 años; después, cada 100.000
km o 5 años.
Otros Cambie cada 2 años.
Filtro de aire
*7
Excepto los
países a
continuaciónCCRCCRCC
Georgia/ArmeniaCRCRCRCR
Líneas y mangueras de combustible I I I I I I I I
Nivel de electrolito de batería y
gravedad específica
*8IIIIIIII
Líneas de freno, mangueras y
conexionesIIIIIIII
Líquido de frenos
*9IIIRIIIRIIIRIIIR
Freno de manoIIIIIIIIIIIIIIII
Frenos hidráulicos
(reforzador de frenos) y manguerasIIIIIIII
Frenos de discoIIIIIIIIIIIIIIII
Funcionamiento de la dirección y
articulacionesIIIIIIII
Aceite de transmisión manual R
Aceite de diferencial trasero
*10*11
Aceite de transferencia*11
Suspensión delantera y trasera,
juntas esféricas y juego axial de
cojinete de ruedaIIIIIIII
Fundas protectoras de eje impulsor I I I I
Cubierta protectora del calor del
sistema de escapeInspeccione cada 80.000 km.
6-16
Mantenimiento y cuidado
Programa de mantenimiento

Programa de
mantenimientoNúmero de meses o kilómetros, lo que ocurra antes
Meses 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96
×1000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
Pernos y tuercas del chasis y
carroceríaTTTTTTTT
Condición de la carrocería
(por oxidación, corrosión y perfora-
ciones)Inspeccione anualmente.
Filtro de aire de la cabina
(si existiera)RRRRRRRR
Neumáticos
(incluyendo neumático de repuesto)
(con ajuste de presión de aire)IIIIIIIIIIIIIIII
Rotación de neumáticos Rotar cada 10.000 km.
Juego de reparación de neumático
de emergencia (si existiera)
*12Inspeccione anualmente.
Símbolos de cuadros:
I:Inspeccione: Inspeccione y limpie, repare, ajuste, llene o cambie si fuera necesario.
R:Cambie
C:Limpie
T:Apriete
Comentarios:
*1 En los países a continuación, inspeccione las bujías de encendido cada 10.000 km o 1 año antes de cambiarlas
a los intervalos especificados.
Angola, Chile, El Salvador, Guatemala, Honduras, Hong Kong, Macao, Irán, Jordania, Nigeria, Papua Nueva
Guinea, Perú, Siria, Vietnam, Zaire, Georgia, Armenia, Camboya, Myanmar
*2 Implemente la corrección de la cantidad de inyección de combustible.
*3 También inspeccione las correas de mando del acondicionador de aire, si existieran.
Si el vehículo se usa principalmente bajo una de las siguientes condiciones, inspeccione las correas de mando
más frecuentemente que los intervalos recomendados.
a) Se conduce en zonas con mucho polvo
b) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
c) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
d) Conduciendo en condiciones extremadamente calurosas
e) Conduciendo continuamente en condiciones montañosas
*4 Si el vehículo se usa principalmente bajo las siguientes condiciones, cambie el aceite del motor y el filtro de
aceite más frecuentemente que los intervalos recomendados.
a) Se conduce en zonas con mucho polvo
b) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
c) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
d) Conduciendo en condiciones extremadamente calurosas
e) Conduciendo continuamente en condiciones montañosas
*5 Para SKYACTIV-D 2.2, reponga los datos de aceite de motor después de agregar aceite de motor.
*6 Use refrigerante tipo FL22 en vehículos con la inscripción“FL22”en la tapa del radiador o el área alrededor.
Use FL22 al cambiar el refrigerante.
*7 Si el vehículo se usa en zonas extremadamente polvorientas o arenosas, limpie y si fuera necesario, cambie el
filtro de aire más seguido que los intervalos recomendados.
Mantenimiento y cuidado
Programa de mantenimiento
6-17

*8 Si el vehículo se usa en climas extremadamente calurosos o fríos, inspeccione el nivel del electrolito de la
batería y la gravedad específica cada 10.000 km o 6 meses.
*9 Si se usan mucho los frenos (por ejemplo, conduciendo continuamente exigido o en la montaña) o si el
vehículo se usa en climas extremadamente húmedos, cambie el líquido de frenos todos los años.
*10 Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, cambie el aceite de
diferencial trasero cada 45.000 km.
a) Se remolca un trailer o usar un portaequipajes en el techo
b) Se conduce en zonas con mucho polvo, arena o humedad
c) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
d) Se realizan trayectos cortos de menos de 16 km
*11 Si este componente se sumerge en agua, se debe cambiar el aceite.
*12 Verifique la fecha de vencimiento del líquido de reparación de neumático cada año cuando realice el
mantenimiento periódico. Cambie la botella de líquido de reparación de neumático por una nueva antes de la
fecha de vencimiento.
6-18
Mantenimiento y cuidado
Programa de mantenimiento

Precauciones del mantenimiento del propietario
Servicio periódico
Recomendamos que estos ítems sean inspeccionados diariamente o al menos cada semana.
lNivel del aceite del motor (página 6-24)
lNivel de refrigerante del motor (página 6-28)
lNivel de líquido de frenos y embrague (página 6-31)
lNivel de líquido del lavador (página 6-32)
lMantenimiento de la batería (página 6-39)
lPresión de aire de los neumáticos (página 6-43)
Se debe tener en cuenta que los servicios de rutina incorrectos o incompletos pueden
producir problemas de rendimiento del vehículo. En esta sección se dan instrucciones que
son fáciles de realizar.
Como se explica en la Introducción (página 6-2), muchos de los trabajos sólo los puede
realizar un técnico competente con herramientas especiales.
Si el propietario realizara el mantenimiento de forma inadecuada durante el período de
vigencia de la garantía podría perder dicha garantía. Para más detalles lea las cláusulas de
la Garantía Mazda que se incluyen por separado con el vehículo. De tener alguna duda
respecto al mantenimiento, lleve su vehículo a un técnico experto, le recomendamos un
técnico autorizado Mazda.
Las leyes ambientales sobre la disposición de aceites y líquidos usados son estrictas.
Disponga correctamente de sus residuos y tenga en cuenta el medio ambiente.
Recomendamos que entregue a un técnico autorizado Mazda el aceite y líquidos usados de
su vehículo.
Mantenimiento y cuidado
Mantenimiento del propietario
6-19

ADVERTENCIA
No realice trabajos de mantenimiento si no tiene suficiente conocimiento y
experiencia o las herramientas y equipos adecuados para realizar el trabajo. Haga
realizar el trabajo de mantenimiento por un técnico calificado:
Los trabajos de mantenimiento del vehículo son peligrosos si no se realizan con
cuidado. Puede sufrir heridas graves mientras realiza los trabajos de mantenimiento.
Si se debe poner el motor en marcha mientras se está trabajando debajo del capó, se
debe asegurar de no acercar al motor o al ventilador ningún accesorio (especialmente
anillos, pulseras, relojes o collares) y corbatas, bufandas y ropas holgadas, pues los
anteriores pueden funcionar inesperadamente:
Es peligroso trabajar debajo del capó con el motor en marcha. Es más peligroso
cuando se visten ropas holgadas o accesorios.
Éstos pueden engancharse en las piezas en movimiento y provocarle heridas.
Desconecte el encendido y asegúrese que el ventilador no esté funcionando antes
de trabajar cerca del ventilador de enfriamiento:
Trabajar cerca del ventilador de enfriamiento cuando está funcionando es peligroso.
El ventilador puede funcionar indefinidamente incluso si el motor está parado y la
temperatura del compartimiento del motor está alta. El ventilador podría golpearlo y
herirlo gravemente.
No deje ítems en el compartimiento del motor:
Después que haya finalizado de verificar o realizar el servicio en el compartimiento
del motor, no se olvide y deje ítems como herramientas o trapos en el compartimiento
del motor.
Las herramientas u otros ítems que deje en el compartimiento del motor puede causar
daños al motor o un incendio resultando en accidentes inesperados.
6-20
Mantenimiento y cuidado
Mantenimiento del propietario

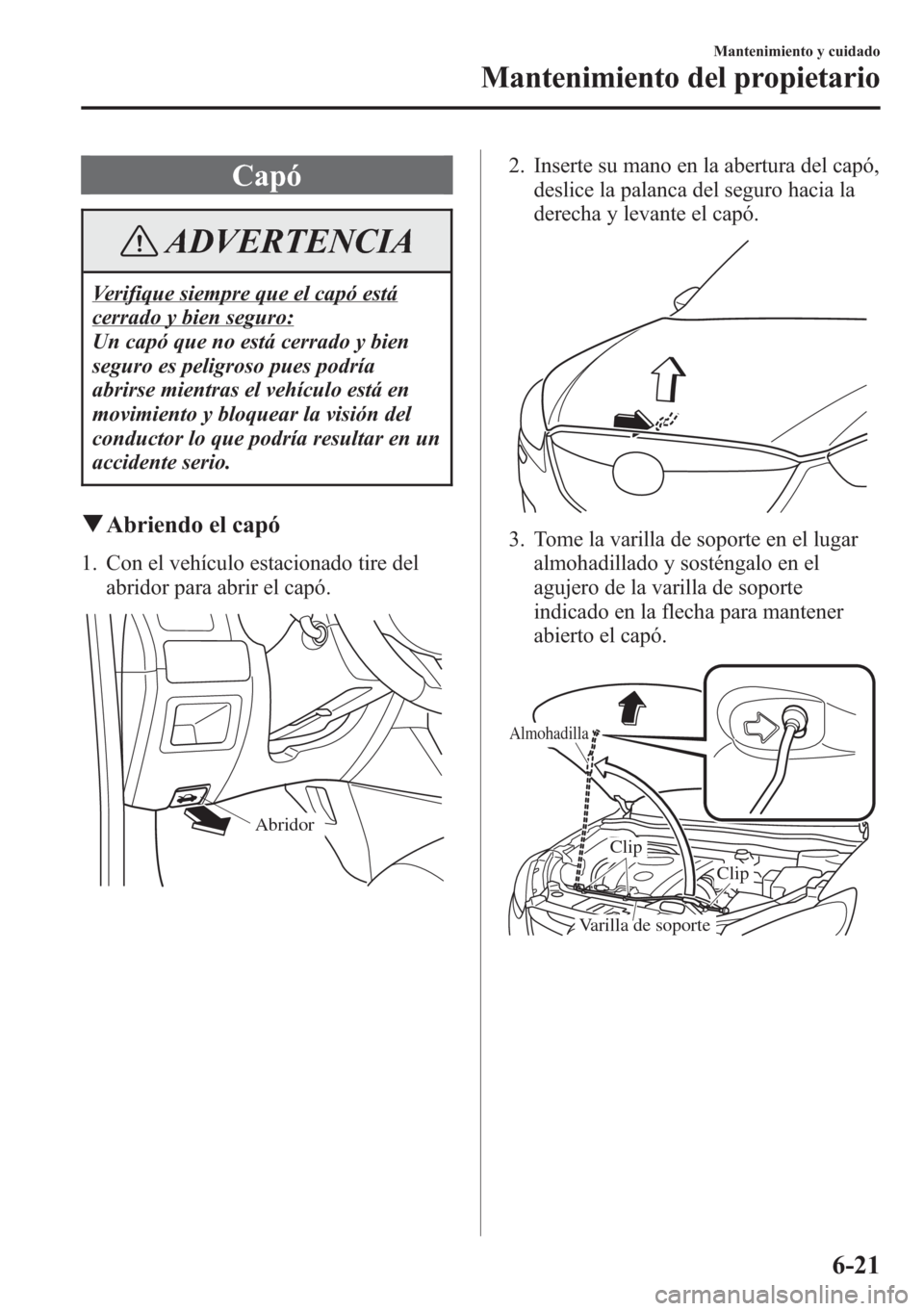

Capó
ADVERTENCIA
Verifique siempre que el capó está
cerrado y bien seguro:
Un capó que no está cerrado y bien
seguro es peligroso pues podría
abrirse mientras el vehículo está en
movimiento y bloquear la visión del
conductor lo que podría resultar en un
accidente serio.
qAbriendo el capó
1. Con el vehículo estacionado tire del
abridor para abrir el capó.
Abridor
2. Inserte su mano en la abertura del capó,
deslice la palanca del seguro hacia la
derecha y levante el capó.
3. Tome la varilla de soporte en el lugar
almohadillado y sosténgalo en el
agujero de la varilla de soporte
indicado en la flecha para mantener
abierto el capó.
Almohadilla
Clip
Clip
Varilla de soporte
Mantenimiento y cuidado
Mantenimiento del propietario
6-21
