2013 MAZDA MODEL CX-5 Manual del propietario (in Spanish)

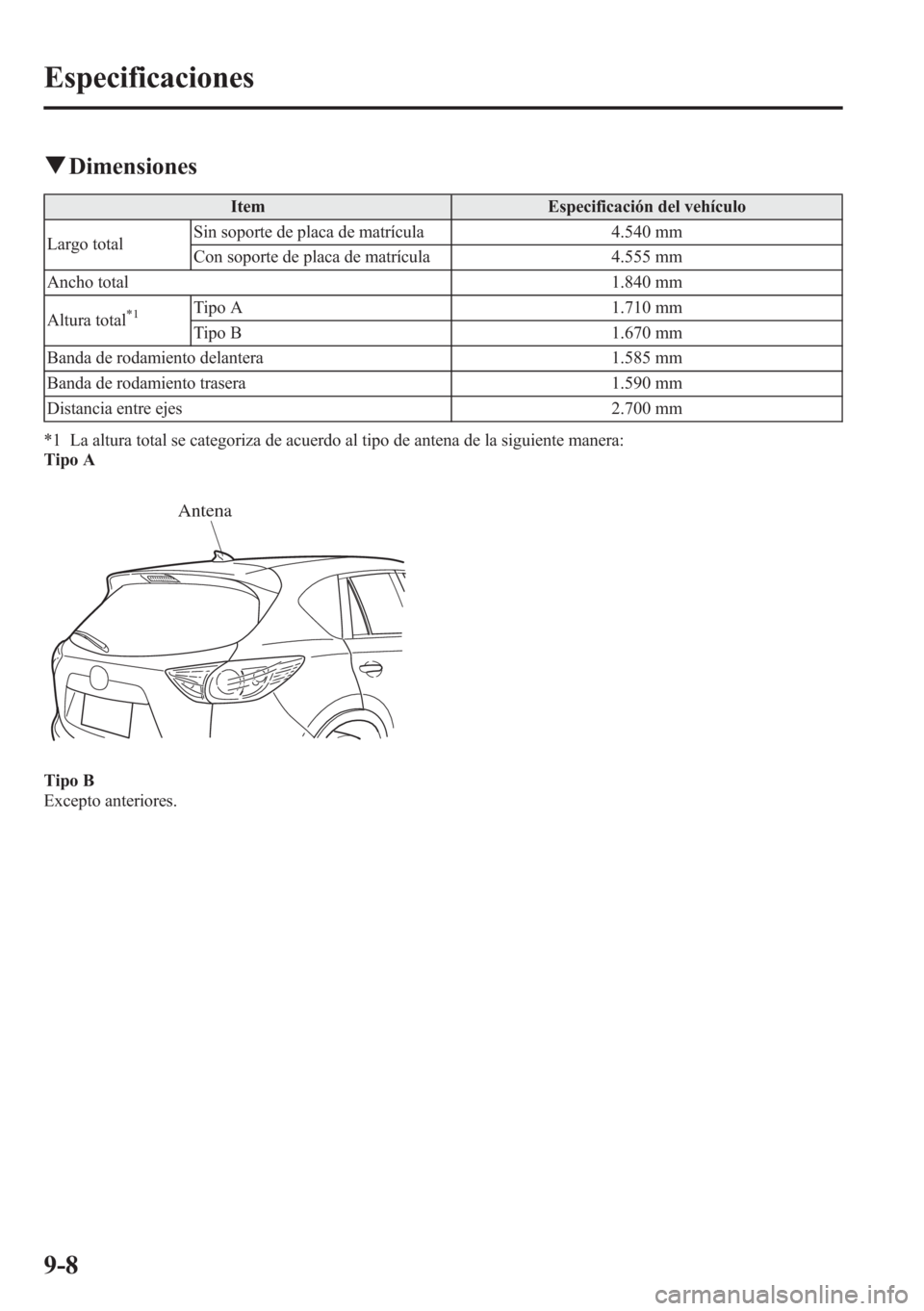

qDimensiones
Item Especificación del vehículo
Largo totalSin soporte de placa de matrícula 4.540 mm
Con soporte de placa de matrícula 4.555 mm
Ancho total 1.840 mm
Altura total
*1Tipo A 1.710 mm
Tipo B 1.670 mm
Banda de rodamiento delantera 1.585 mm
Banda de rodamiento trasera 1.590 mm
Distancia entre ejes 2.700 mm
*1 La altura total se categoriza de acuerdo al tipo de antena de la siguiente manera:
Tipo A
Antena
Tipo B
Excepto anteriores.
9-8
Especificaciones

qBombillas
Luces exteriores
BombillaCategoría
Potencia:
VatiosUNECE
*1(SAE)
FarosBombilla halógenaLuces de cruce 55 H11 (H11)
Luces de
carreteraSin luces de marcha
diurna60 HB3 (9005)
Con luces de marcha
diurna55 H15 (―)
Bombilla de fusión de
XenónLuz de carretera/cruce 35 D4S (D4S)
Luces de
marcha
diurna
í
Con faros con bombillas halógenas 15 H15 (―)
Con faros con bombillas de xenón fusión 13 P13W (―)
Luces de señal de viraje delanteras 21 PY21W (―)
Luces de posición 5 W5W (―)
Faros antiniebla delanteros
í55 H11 (H11)
Luces de señal de viraje laterales LED*2―(―)
Luz de parada de montaje alto LED*2―(―)
Luces de señal de viraje traseras 21 WY21W (7443NA)
Luces de freno/cola 21/5 W21/5W (7443)
Luces de cola (Lado de la compuerta trasera) 5 W5W (―)
Luces de marcha atrás 16 W16W (921)
Faro antiniebla trasero
í21 W21W (7440)
Luces de placa de matrícula 5 W5W (―)
*1 UNECE quiere decir Comisión económica de las Naciones Unidas para Europa (United Nations Economic
Commission for Europe).
*2 LED es una abreviatura del inglés, Light Emitting Diode (diodo emisor de luz)
Luz interior
BombillaCategoría
Potencia:
VatiosUNECE
*1
Luces en el techo (Delantera)/Luces para lectura de mapas 8―
Luces para lectura de mapas traseras 8―
Luz del compartimiento para equipajes 5―
Luces de espejos cosméticos
í2―
*1 UNECE quiere decir Comisión económica de las Naciones Unidas para Europa (United Nations Economic
Commission for Europe).
Especificaciones
9-9íAlgunos modelos.

qNeumáticos
Ejemplo de marcas de neumáticos y su significado
Ancho nominal
Relación de perfil en %
Código de construcciónBarro y nieve
Símbolo de velocidad
Indice de carga (no existe en neumáticos ZR)Diámetro nominal de la llanta en pulgadas
Información de marcas de neumáticos
Elija los neumáticos adecuados para su vehículo usando la siguiente información de marcas de neumáticos.
Símbolo de velocidad Velocidad máxima permitida
Q Hasta 160 km/h
R Hasta 170 km/h
S Hasta 180 km/h
T Hasta 190 km/h
U Hasta 200 km/h
H Hasta 210 km/h
V Hasta 240 km/h
W Hasta 270 km/h
Y Hasta 300 km/h
ZR Más de 240 km/h
Tipo de neumáticos y presión de aire
NOTA
Los neumáticos han sido elegidos para estar de acuerdo con el chasis de su vehículo.
Al cambiar los neumáticos, Mazda recomienda que los cambie por neumáticos del
mismo tipo que los originales de su vehículo. Para más detalles, consulte a un técnico
experto, le recomendamos un técnico autorizado Mazda.
9-10
Especificaciones

Verifique la etiqueta de presión de aire de los neumáticos por el tamaño de neumático y
presión de aire (página 6-43).
Después de ajustar la presión de los neumáticos, será necesario inicializar el sistema de
monitoreo de presión de aire de los neumáticos para que el sistema funcione normalmente.
Consulte la sección Inicialización del sistema de monitoreo de presión de neumáticos en la
página 4-142.
Neumático normal
Tamaño del neumáticoPresión de aire
Hasta 3 personas―Carga máxima
225/65R17 102VDelantero 230 kPa (2,3 bar, 33 psi) 260 kPa (2,6 bar, 38 psi)
Trasero 230 kPa (2,3 bar, 33 psi) 280 kPa (2,8 bar, 41 psi)
225/55R19 99VDelantero 250 kPa (2,5 bar, 36 psi) 260 kPa (2,6 bar, 38 psi)
Trasero 250 kPa (2,5 bar, 36 psi) 290 kPa (2,9 bar, 42 psi)
Peso de 1 persona: Aproximadamente 75kg
Neumático de repuesto temporarioí
Tamaño del neumático Presión de aire
185/80R17 95M 250 kPa (2,5 bar, 36 psi)
Neumáticos para nieve
Tamaño del neumáticoPresión de aire
Hasta 3 personas―Carga máxima
225/65R17
*1
MSDelantero 230 kPa (2,3 bar, 33 psi) 260 kPa (2,6 bar, 38 psi)
Trasero 250 kPa (2,5 bar, 36 psi) 300 kPa (3,0 bar, 44 psi)
225/55R19
*2
MSDelantero 250 kPa (2,5 bar, 36 psi) 260 kPa (2,6 bar, 38 psi)
Trasero 270 kPa (2,7 bar, 39 psi) 310 kPa (3,1 bar, 45 psi)
Peso de 1 persona: Aproximadamente 75kg
*1 Indice de carga y símbolo de velocidad: 102Q/102S/102H/102V
*2 Indice de carga y símbolo de velocidad: 99Q/99S/99H/99V
Par de apriete de llave de tuercas
Cuando instale un neumático, apriete la llave de tuercas al siguiente par.
108―147 N·m (12―14 kgf·m)
qFusibles
Consulte la sección Fusibles en la página 6-60.
Especificaciones
9-11íAlgunos modelos.

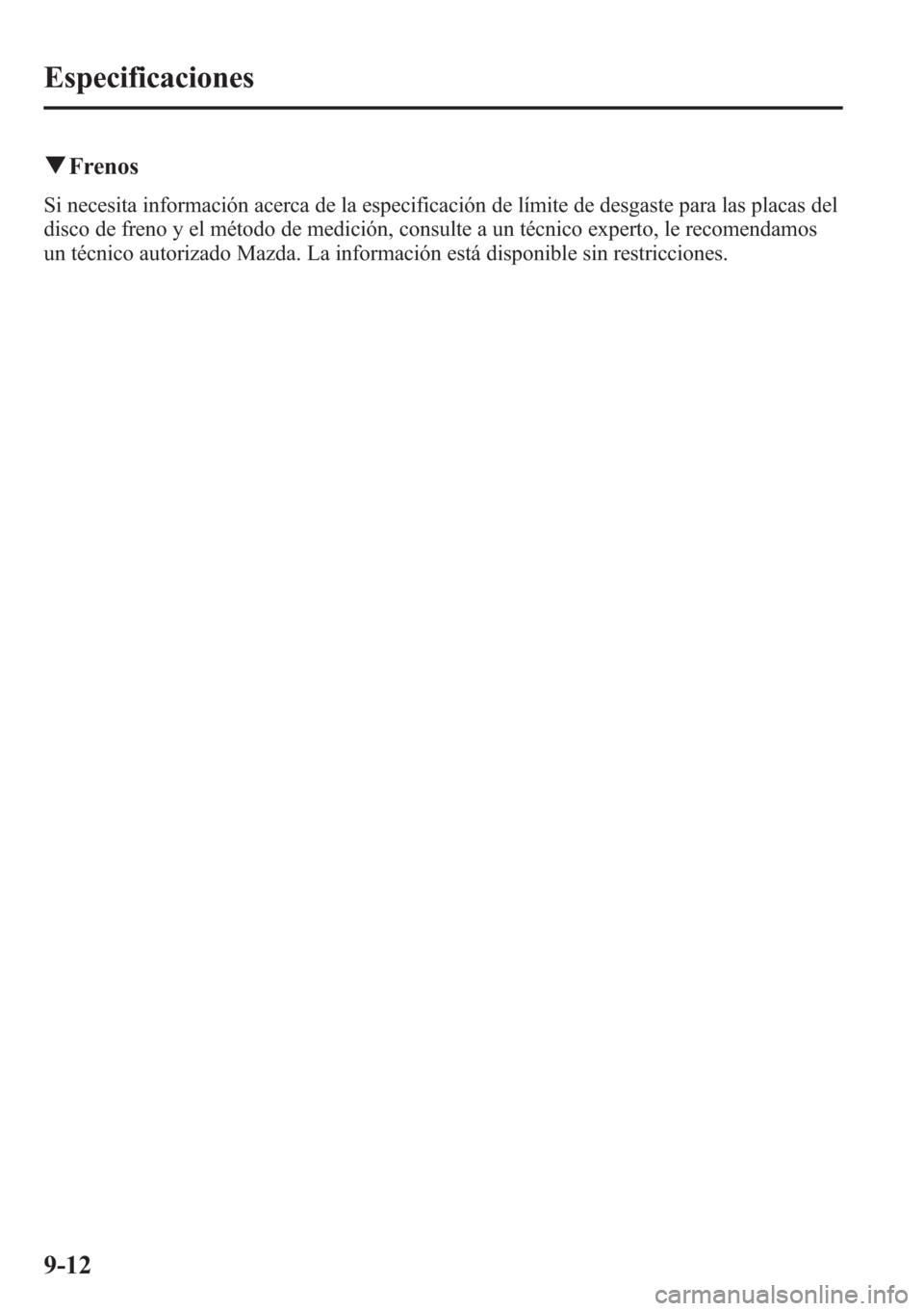

qFrenos
Si necesita información acerca de la especificación de límite de desgaste para las placas del
disco de freno y el método de medición, consulte a un técnico experto, le recomendamos
un técnico autorizado Mazda. La información está disponible sin restricciones.
9-12
Especificaciones

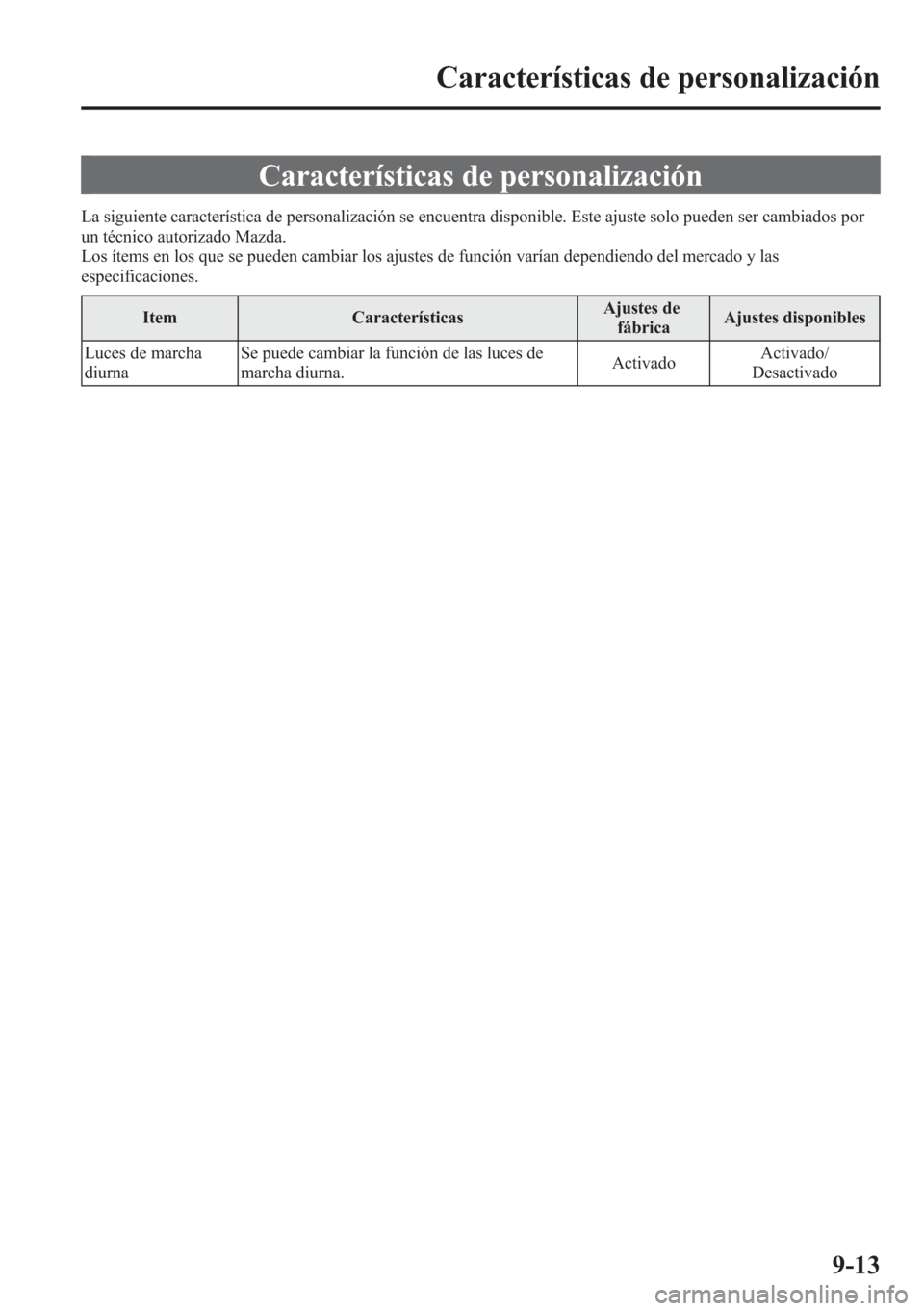

Características de personalización
La siguiente característica de personalización se encuentra disponible. Este ajuste solo pueden ser cambiados por
un técnico autorizado Mazda.
Los ítems en los que se pueden cambiar los ajustes de función varían dependiendo del mercado y las
especificaciones.
Item CaracterísticasAjustes de
fábricaAjustes disponibles
Luces de marcha
diurnaSe puede cambiar la función de las luces de
marcha diurna.ActivadoActivado/
Desactivado
Características de personalización
9-13

El propietario del vehículo puede cambiar las siguientes Características de personalización.
Los ítems en los que se pueden cambiar los ajustes de función varían dependiendo del mercado y las
especificaciones.
Item CaracterísticasAjustes de
fábricaAjustes disponibles
Cierre centralizadoCambia la función de cierre/apertura
automático para todas las puertas de acuerdo
con la velocidad del vehículo, la fuente de
alimentación del vehículo, y la posición de la
palanca selectora.
Consulte la sección Ajuste en la página 5-58.Bloq, cond.;
desbloq, Enc.
apag.Desactivado/
Bloqueo al conducir/
Bloq, cond.; desbloq,
Enc. apag./
Bloque al salir de P/
Bloq.: desde P,
desbloq.: a P
Sistema de seguridad
sin llaveSe puede cambiar el tiempo necesario para que
las puertas se vuelvan a cerrar con seguro
automáticamente después de abrir el seguro con
el transmisor.
Consulte la sección Ajuste en la página 5-58.30 segundos90 segundos/
60 segundos/
30 segundos
Sistema de entrada
sin llave avanzadaSe puede cambiar el volumen del pitido de
respuesta durante el uso del sistema de
seguridad sin llave avanzada.
Consulte la sección Cerrando o abriendo el
seguro usando el interruptor de petición
(Con funcione de entrada sin llave avanzada) en
la página 3-15.
Consulte la sección Ajuste en la página 5-58.Desactivado o
MedioAlto/
Medio/
Bajo/
Desactivado
Se puede cambiar la función para cerrar
automáticamente con seguro las puertas al dejar
el vehículo llevando la llave.
Consulte la sección Ajuste en la página 5-58.DesactivadoActivado/
Desactivado
Se puede cambiar el tiempo necesario para que
las puertas se vuelvan a cerrar con seguro
automáticamente después de abrir el seguro con
el interruptor de petición/el transmisor.
Consulte la sección Ajuste en la página 5-58.30 segundos90 segundos/
60 segundos/
30 segundos
Entrada iluminadaSe puede cambiar el tiempo necesario para que
se apague automáticamente la luz interior
(evita que la batería se descargue cuando se de-
ja una puerta abierta/mal cerrada).
Consulte la sección Ajuste en la página 5-58.30 minutos60 minutos/
30 minutos/
10 minutos
Se puede cambiar el tiempo necesario para que
se apague automáticamente la luz interior
después que se cierran todas las puertas.
Consulte la sección Ajuste en la página 5-58.15 segundos60 segundos/
30 segundos/
15 segundos/
7,5 segundos
Señal de viraje de
tres destellosSe puede cambiar la función de señal de viraje
de tres destellos.
Consulte la sección Ajuste en la página 5-58.Activado o
DesactivadoActivado/
Desactivado
Control automático
de los limpiadoresSe puede cambiar la función de control de
limpiador automático.
Consulte la sección Ajuste en la página 5-58.Activado
(sensor de lluvia)Activado
(sensor de lluvia)/
Desactivado
(intermitente)
*1
9-14
Características de personalización

Item CaracterísticasAjustes de
fábricaAjustes disponibles
Control de luz
automáticoSe puede cambiar el encendido/apagado de los
faros de acuerdo con la luz/oscuridad del
ambiente.
Consulte la sección Ajuste en la página 5-58.MedioClaridad/
Claridad media/
Medio/
Oscuridad media/
Oscuridad
Sistema de control de
luces de carretera
(HBC)Se puede cambiar la función del sistema de
control de luces de carretera (HBC).
*2
Consulte la sección Ajuste en la página 5-58.ActivadoActivado/
Desactivado
Indicador de giroSe puede cambiar el nivel del volumen de los
pitidos del indicador de giro.
Consulte la Computadora de abordo e
interruptor INFO en la página 4-34.AltoAlto/
Bajo
Advertencia de luces
encendidasSe puede cambiar el volumen de la alarma de
advertencia de luces encendidas.
Consulte la Computadora de abordo e
interruptor INFO en la página 4-34.AltoAlto/
Bajo/
OFF
Sistema de
monitoreo de
vehículo atrás
(RVM)Se puede cambiar el volumen de la advertencia
sonora de RVM.
Consulte la Computadora de abordo e
interruptor INFO en la página 4-34.AltoAlto/
Bajo/
OFF
Sistema de
advertencia de
abandono de carril
(LDWS)Se puede cambiar el sonido de advertencia para
el sistema de advertencia de abandono de carril
(LDWS).
*3
Consulte la Computadora de abordo e
interruptor INFO en la página 4-34.RuidoRuido/
Pitido
Se puede cambiar el volumen del
sonido de advertencia para el
sistema de advertencia de abandono
de carril (LDWS).
Consulte la Computadora de abordo
e interruptor INFO en la página
4-34.Ruido BajoAlto/
Medio/
Bajo
Pitido BajoAlto/
Bajo
Se puede cambiar la sensibilidad de la
advertencia para el sistema de advertencia de
abandono de carril (LDWS).
Consulte la Computadora de abordo e
interruptor INFO en la página 4-34.MedioFrecuente/
Medio/
Ocasional
Se puede cambiar el tiempo de advertencia en
que el sistema de advertencia de abandono de
carril (LDWS) determina que el vehículo se
puede estar desviando de su carril.
Consulte la Computadora de abordo e
interruptor INFO en la página 4-34.AdaptativoRápido/
Medio/
Lento/
Adaptativo
Características de personalización
9-15
