2013 MAZDA MODEL CX-5 Manual del propietario (in Spanish)

NOTA
lDebido a variaciones en el diseño de
los sistemas de seguridad para niños,
asientos del vehículo y cinturones de
seguridad, no todos los sistemas de
seguridad para niños puede colocarse
en todas las posiciones de los
asientos. Antes de comprar un
sistema de seguridad para niños, se
debe probarlo en la(s) posición(es)
específica(s) del vehículo donde
intenta usarlo. Si no se puede instalar
un sistema de seguridad para niños
comprado anteriormente, deberá
comprar uno diferente que si pueda
ser instalado.
Asiento para bebés
Igual a Grupo 0 y 0
de la
reglamentación UNECE 44.
Asiento para niños
Igual a Grupo 1 de la reglamentación
UNECE 44.
Asiento para niños grandes
Igual a Grupo2y3delareglamentación
UNECE 44.
(Otros países)
Cumpla con los requisitos legales respecto
al uso de los sistema de seguridad para
niños de su país.
2-34
Equipo de seguridad esencial
Seguridad de los niños

qPosición de instalación del asiento
para bebés
Un asiento para bebés debe ser usado
solamente mirando hacia atrás.
Consulte el cuadro“Cuadro de
conveniencia del sistema de seguridad
para niños de acuerdo a las posiciones de
los asientos”para la posición de
instalación del asiento para bebés (página
2-39).
ADVERTENCIA
Instale siempre un asiento para bebés
en una posición correcta del asiento:
Instalar un asiento para bebés sin
primero consultar el cuadro“Cuadro
de conveniencia del sistema de
seguridad para niños de acuerdo a las
posiciones de los asientos”es
peligroso. Un asiento para bebés
instalado en el asiento equivocado no
podrá sujetarlo. En caso de un
choque, el niño podría golpear algo o
a una persona en el vehículo y podría
provocarle heridas graves o incluso la
muerte.
ADVERTENCIA
Nunca use un sistema de seguridad
para niños mirando hacia atrás en un
asiento delantero protegido con una
bolsa de aire:
NUNCA use un sistema de seguridad
para niños mirando hacia atrás en un
asiento protegido con una BOLSA DE
AIRE ACTIVA delante de él, el NIÑO
puede sufrir HERIDAS GRAVES o
MORIR.
El sistema de seguridad podría salirse
al ser golpeado por la bolsa de aire
que se infla. El niño que se encuentre
sentado en el sistema de seguridad
podría resultar herido de gravedad o
morir. Si su vehículo está equipado
con un interruptor de desactivación de
bolsa de aire del acompañante,
siempre ajuste el interruptor a la
posición OFF si fuera inevitable
instalar el sistema de seguridad para
niños mirando hacia atrás en el
asiento del acompañante.
Equipo de seguridad esencial
Seguridad de los niños
2-35

qPosición de instalación del asiento
para niños
El asiento para niños se puede instalar
mirando hacia adelante y mirando hacia
atrás dependiendo de la edad y tamaño del
niño. Al instalar, siga las instrucciones del
fabricante de acuerdo con la edad y
tamaño del niño así como las
instrucciones para instalación del sistema
de seguridad para niños.
Consulte el cuadro“Cuadro de
conveniencia del sistema de seguridad
para niños de acuerdo a las posiciones de
los asientos”para la posición de
instalación del asiento para niños (página
2-39).
Tipo mirando hacia atrás
ADVERTENCIA
Siempre instale un asiento para niños
mirando hacia atrás en la posición de
asiento correcta:
Instalar un asiento para bebés sin
primero consultar el cuadro“Cuadro
de conveniencia del sistema de
seguridad para niños de acuerdo a las
posiciones de los asientos”es
peligroso. Un asiento para niños
mirando hacia atrás instalado en el
asiento equivocado no podrá sujetarlo.
En caso de un choque, el niño podría
golpear algo o a una persona en el
vehículo y podría provocarle heridas
graves o incluso la muerte.
ADVERTENCIA
Nunca use un sistema de seguridad
para niños mirando hacia atrás en un
asiento delantero protegido con una
bolsa de aire:
NUNCA use un sistema de seguridad
para niños mirando hacia atrás en un
asiento protegido con una BOLSA DE
AIRE ACTIVA delante de él, el NIÑO
puede sufrir HERIDAS GRAVES o
MORIR.
El sistema de seguridad podría salirse
al ser golpeado por la bolsa de aire
que se infla. El niño que se encuentre
sentado en el sistema de seguridad
podría resultar herido de gravedad o
morir. Si su vehículo está equipado
con un interruptor de desactivación de
bolsa de aire del acompañante,
siempre ajuste el interruptor a la
posición OFF si fuera inevitable
instalar el sistema de seguridad para
niños mirando hacia atrás en el
asiento del acompañante.
2-36
Equipo de seguridad esencial
Seguridad de los niños

Tipo mirando hacia adelante
ADVERTENCIA
Nunca instale un asiento para niños
mirando hacia adelante en un asiento
equivocado:
Instalar un asiento para bebés sin
primero consultar el cuadro“Cuadro
de conveniencia del sistema de
seguridad para niños de acuerdo a las
posiciones de los asientos”es
peligroso. Un asiento para niños
mirando hacia adelante instalado en
el asiento equivocado no podrá
sujetarlo. En caso de un choque, el
niño podría golpear algo o a una
persona en el vehículo y podría
provocarle heridas graves o incluso la
muerte.
ADVERTENCIA
No instale un sistema de seguridad
para niños mirando hacia adelante en
el asiento del acompañante a menos
que sea inevitable:
En caso de choque, la fuerza de una
bolsa de aire inflándose puede
provocar heridas graves o la muerte al
niño. Si es inevitable instalar un
sistema de seguridad para niños en el
asiento del acompañante, mueva hacia
adelante tanto como sea posible el
asiento del acompañante y asegúrese
que el interruptor de desactivación de
bolsa de aire del acompañante se
encuentre en la posición OFF.
Consulte la sección del Interruptor de
desactivación de la bolsa de aire del
acompañante (página 2-52).
Equipo de seguridad esencial
Seguridad de los niños
2-37

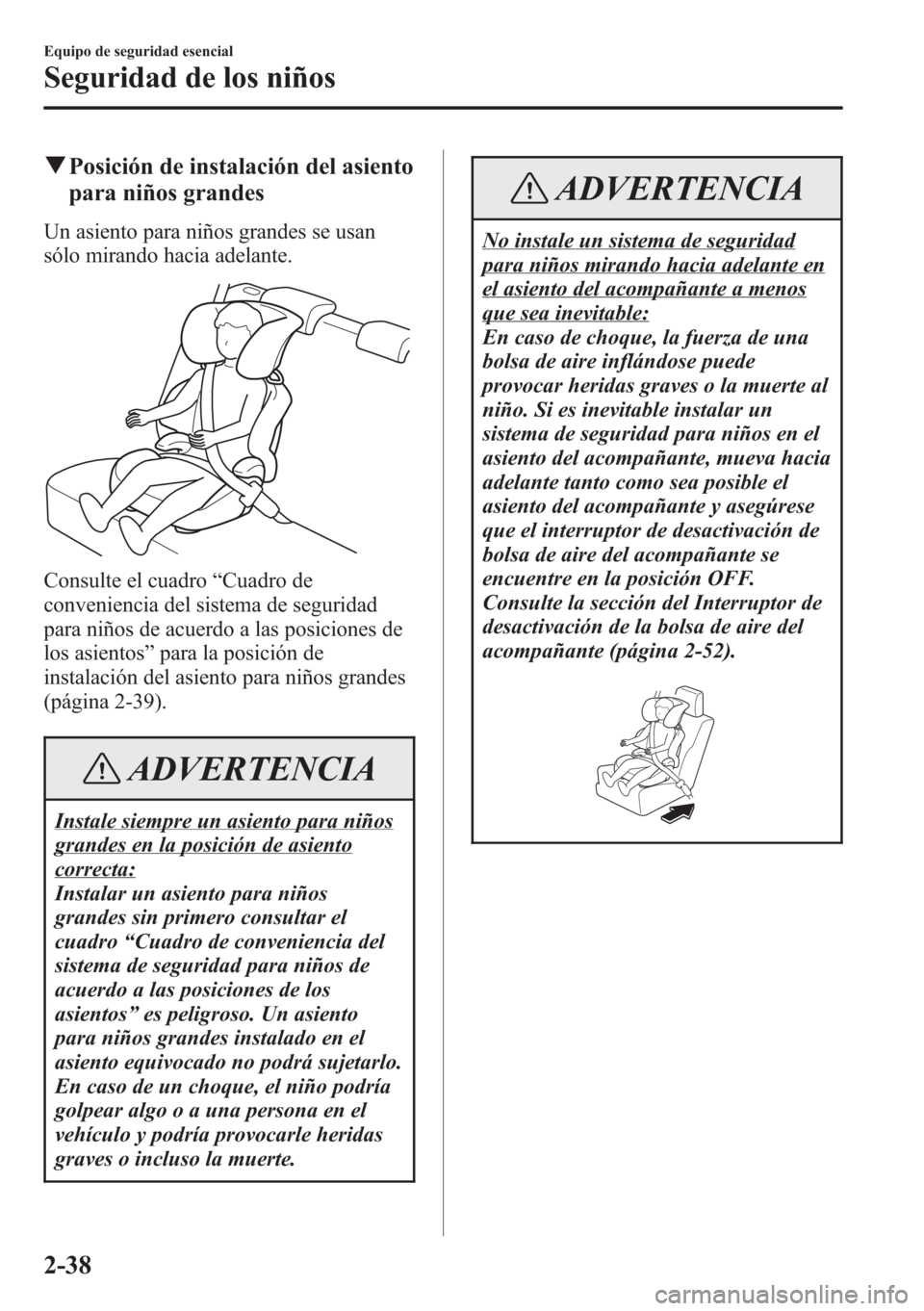

qPosición de instalación del asiento
para niños grandes
Un asiento para niños grandes se usan
sólo mirando hacia adelante.
Consulte el cuadro“Cuadro de
conveniencia del sistema de seguridad
para niños de acuerdo a las posiciones de
los asientos”para la posición de
instalación del asiento para niños grandes
(página 2-39).
ADVERTENCIA
Instale siempre un asiento para niños
grandes en la posición de asiento
correcta:
Instalar un asiento para niños
grandes sin primero consultar el
cuadro“Cuadro de conveniencia del
sistema de seguridad para niños de
acuerdo a las posiciones de los
asientos”es peligroso. Un asiento
para niños grandes instalado en el
asiento equivocado no podrá sujetarlo.
En caso de un choque, el niño podría
golpear algo o a una persona en el
vehículo y podría provocarle heridas
graves o incluso la muerte.
ADVERTENCIA
No instale un sistema de seguridad
para niños mirando hacia adelante en
el asiento del acompañante a menos
que sea inevitable:
En caso de choque, la fuerza de una
bolsa de aire inflándose puede
provocar heridas graves o la muerte al
niño. Si es inevitable instalar un
sistema de seguridad para niños en el
asiento del acompañante, mueva hacia
adelante tanto como sea posible el
asiento del acompañante y asegúrese
que el interruptor de desactivación de
bolsa de aire del acompañante se
encuentre en la posición OFF.
Consulte la sección del Interruptor de
desactivación de la bolsa de aire del
acompañante (página 2-52).
2-38
Equipo de seguridad esencial
Seguridad de los niños

Cuadro de conveniencia del sistema de seguridad para
niños de acuerdo a las posiciones de los asientos
(Europa)
La información provista en el cuadro muestra la adecuación de su sistema de seguridad
para niños a las diferentes posiciones del asiento. Para la instalación de sistemas de
seguridad para niños de otros fabricantes, consulte cuidadosamente las instrucciones del
fabricante que vienen con el sistema de seguridad para niños.
Sistemas de seguridad para niños de asegurar con anclajes ISOFIX
Grupo masivo Clase de tamaño MontajePosiciones ISOFIX del vehículo
Trasero exterior
CarrycotF ISO/L1 X
G ISO/L2 X
(1) X
GRUPO 0
Hasta 10 kgE ISO/R1 IL
(1) X
GRUPO 0
Hasta 13 kgE ISO/R1 IL
D ISO/R2 IL
C ISO/R3 IL
(1) X
GRUPO 1
9kg―18 kgD ISO/R2 IL
C ISO/R3 IL
B ISO/F2 IUF
B1 ISO/F2X IUF
A ISO/F3 IUF
(1) X
GRUPO 2
15 kg―25 kg(1) X
GRUPO 3
22 kg―36 kg(1) X
(1) Para el CRS que no tiene la identificación de clase de tamaño ISO/XX (A a G), para el grupo masivo aplicable,
el fabricante del automóvil debe indicar el(los) sistema(s) de seguridad para niños ISOFIX específicos para el
vehículo recomendados para cada posición.
Significado de las letras insertadas en el cuadro anterior:
IUF = adecuado para sistemas de seguridad para niños ISOFIX de categoría universal aprobado para uso en este
grupo masivo.
IL = adecuado para sistemas de seguridad para niños ISOFIX particular (CRS).
Estos CRS ISOFIX son de las categorías“vehículo específico”,“restringido”o“semi-universal”.
X = Posición ISOFIX no adecuada para los sistemas de seguridad para niños ISOFIX en este grupo de masa y/o
esta clase de tamaño.
Equipo de seguridad esencial
Seguridad de los niños
2-39

Excepto sistemas de seguridad para niños de asegurar con anclajes ISOFIX
Grupo de sistema Edad PesoTipo de
sistema de
seguridad
para niñosAsiento del
acompañan-
teAsiento
trasero
(lado de
afuera)Asiento
trasero
(posición
central)
GRUPO 0Hasta
aproximada-
mente 9 mesesMenos de 10
kgAsiento para
bebésXUL
*2
GRUPO 0Hasta
aproximada-
mente 2 añosMenos de 13
kgAsiento para
bebésXUL*2
GRUPO 1Aproximada-
mente 8 meses
a 4 años9kg―18 kgAsiento para
niñosL*1UX
GRUPO 2Aproximada-
mente 3 a 7
años15 kg―25 kgAsiento para
niños grandesL
*1UX
GRUPO 3Aproximada-
mente 6 a 12
años22 kg―36 kgAsiento para
niños grandesL
*1UX
Significado de las letras insertadas en el cuadro anterior:
U = Adecuada para sistemas de categoría“universal”aprobados para el uso en este grupo masivo.
L = Para los sistemas de seguridad para niños categorizados en este grupo de peso, consulte a un concesionario
autorizado Mazda. Respecto a los sistemas de seguridad para niños que se pueden instalar, consulte el catálogo de
accesorios.
X = La posición del asiento no es adecuada para niños en este grupo masivo.
*1 Un sistema de seguridad para niños genuino de Mazda se puede instalar en la posición mirando hacia delante.
*2 Un sistema de seguridad para niños genuino de Mazda se puede instalar en la posición mirando hacia atrás.
(Otros países)
Cumpla con los requisitos legales respecto al uso de los sistema de seguridad para niños de
su país.
2-40
Equipo de seguridad esencial
Seguridad de los niños

Instalación de sistemas de
seguridad para niños
qUbicación de la ménsula de anclaje
Hay ménsulas de anclaje para asegurar los
sistemas de seguridad para niños
equipados en el vehículo. Ubique cada
posición de anclaje usando la figura.
Para instalar un sistema de seguridad para
niños, siga siempre el manual de
instrucciones del sistema de seguridad
para niños.
Ubicación de la ménsula de anclaje
Use las ubicaciones de la ménsula de
anclaje indicada cuando instala un sistema
de seguridad para niños equipado con una
correa de sujeción.
ADVERTENCIA
Siempre coloque la correa de sujeción
en la posición correcta de anclaje de
correa de sujeción:
Colocar la correa de sujeción en una
posición incorrecta de anclaje es
peligroso. En caso de un choque, la
correa de sujeción se puede deslizar y
aflojar el sistema de seguridad para
niños. Si el sistema de seguridad para
niños se mueve puede resultar en la
muerte o heridas al niño.
Siempre pase la correa de sujeción
entre el reposacabezas y el respaldo
del asiento:
Colocar la correa de sujeción encima
del reposacabezas es peligroso. En
caso de un choque, la correa de
sujeción se puede deslizar del
reposacabezas, y aflojar el sistema de
seguridad para niños. El sistema de
seguridad para niños se puede mover
lo que puede resultar en la muerte o
heridas al niño.
Correa de sujeción de
seguridad
Adelante
Equipo de seguridad esencial
Seguridad de los niños
2-41
