2013 MAZDA MODEL CX-5 Manual del propietario (in Spanish)

Arrancando el motor
ADVERTENCIA
Las ondas de radio de la llave pueden
afectar el funcionamiento de
dispositivos médicos como
marcapasos:
Antes de usar la llave próxima a
personas con dispositivo médico,
consulte al fabricante del dispositivo
médico o su médico por si las ondas de
radio de la llave pueden afectar dicho
dispositivo.
NOTA
lLa llave debe ser llevada consigo
debido a que la llave tiene un chip
inmovilizador que se debe comunicar
con los controles del motor a corta
distancia.
lEl motor se puede arrancar cuando el
arranque a botón se oprime de
desconectado, ACC u ON.
NOTA
lLas funciones del sistema de
arranque a botón (función que le
permite arrancar el motor sólo
llevando la llave) se pueden
desactivar para evitar cualquier
efecto adverso a una persona que use
marcapasos u otro dispositivo
médico. Si el sistema está
desactivado, no podrá arrancar el
motor llevando la llave. Consulte a
un técnico experto, le recomendamos
un técnico autorizado Mazda para
más detalles. Si las funciones del
sistema de arranque a botón han sido
desactivadas, podrá arrancar el motor
mediante el siguiente procedimiento
indicado cuando se ha descargado la
pila de la llave.
Consulte la sección Función de
arranque del motor cuando la pila de
la llave está descargada en la página
4-9.
lDespués de arrancar un motor frío, la
velocidad del motor aumenta y se
escuchará un chirrido proveniente
del compartimiento del motor.
Esto es para la mejora de la
purificación de los gases del escape y
no indica ningún otro defecto de las
partes.
1. Asegúrese de llevar consigo la llave.
2. Los pasajeros se deben abrochar los
cinturones de seguridad.
3. Verifique que se ha levantado el freno
de mano.
4. Continúe oprimiendo firmemente el
pedal de frenos hasta que el motor
arranque completamente.
4-4
Cuando conduce
Arrancando/apagando el motor

5.(Transmisión manual)
Continúe oprimiendo firmemente el
pedal de embrague hasta que el motor
arranque completamente.
(Transmisión automática)
Coloque la palanca selectora en la
posición de estacionamiento (P). Si
debe volver a arrancar el motor con el
vehículo en movimiento, colóquela en
neutral (N).
NOTA
(Transmisión manual)
El arrancador no funcionará si el pedal
del embrague no se pisa
suficientemente.
(Transmisión automática)
El arrancador no funcionará si la
palanca selectora no se encuentra en P o
N y no se pisa suficientemente el pedal
de frenos.
6. Verifique que el indicador KEY (verde)
(si existiera) en el grupo de
instrumentos y el indicador del
arranque a botón (verde) se encienden.
Consulte la sección Luces de
advertencia/indicadores en la página
4-41. Si el indicador de arranque a
botón (verde) destella, asegúrese de
que lleva la llave (para vehículos con
medidor tipo A (página 4-41), se
exhiben mensajes en el grupo de
instrumentos). Si el indicador de
arranque a botón (verde) destella
cuando lleva la llave, toque llave para
el arranque a botón y arranque el motor
(para vehículos con medidor tipo A
(página 4-41), se exhiben mensajes en
el grupo de instrumentos). Consulte la
sección Función de arranque del motor
cuando la pila de la llave está
descargada en la página 4-9.
PRECAUCION
Si la luz de advertencia KEY (roja) se
enciende, o la luz del indicador de
arranque a botón (ámbar) destellan esto
puede indicar un problema con el
sistema de arranque del motor y la
incapacidad de arrancar el motor o
cambiar el encendido a la posición
ACC u ON (para vehículos con
medidor tipo A (página 4-41), se
exhiben mensajes en el grupo de
instrumentos). Haga inspeccionar su
vehículo en un técnico experto, le
recomendamos un técnico autorizado
Mazda tan pronto como sea posible.
Cuando conduce
Arrancando/apagando el motor
4-5

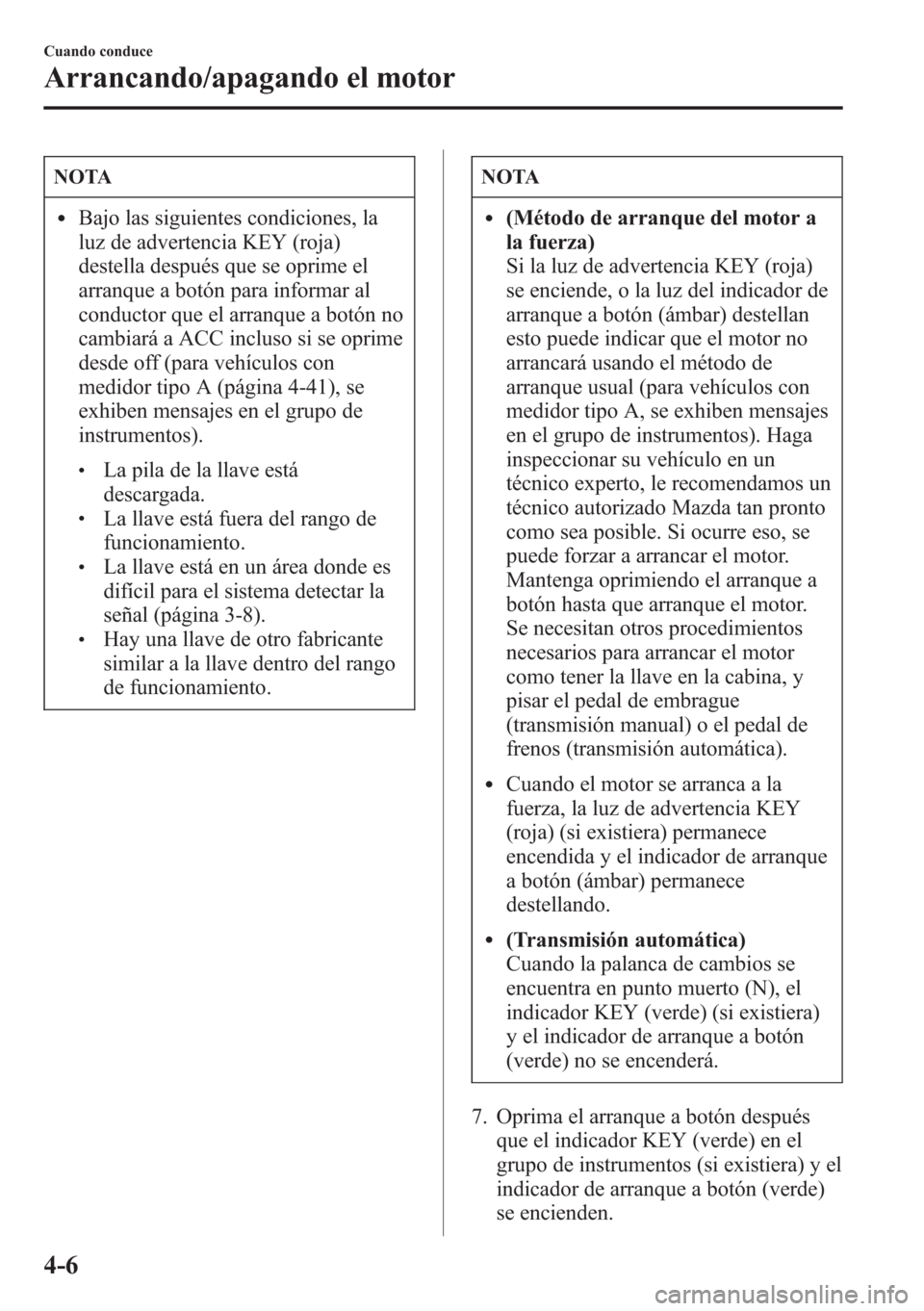

NOTA
lBajo las siguientes condiciones, la
luz de advertencia KEY (roja)
destella después que se oprime el
arranque a botón para informar al
conductor que el arranque a botón no
cambiará a ACC incluso si se oprime
desde off (para vehículos con
medidor tipo A (página 4-41), se
exhiben mensajes en el grupo de
instrumentos).
lLa pila de la llave está
descargada.
lLa llave está fuera del rango de
funcionamiento.
lLa llave está en un área donde es
difícil para el sistema detectar la
señal (página 3-8).
lHay una llave de otro fabricante
similar a la llave dentro del rango
de funcionamiento.
NOTA
l(Método de arranque del motor a
la fuerza)
Si la luz de advertencia KEY (roja)
se enciende, o la luz del indicador de
arranque a botón (ámbar) destellan
esto puede indicar que el motor no
arrancará usando el método de
arranque usual (para vehículos con
medidor tipo A, se exhiben mensajes
en el grupo de instrumentos). Haga
inspeccionar su vehículo en un
técnico experto, le recomendamos un
técnico autorizado Mazda tan pronto
como sea posible. Si ocurre eso, se
puede forzar a arrancar el motor.
Mantenga oprimiendo el arranque a
botón hasta que arranque el motor.
Se necesitan otros procedimientos
necesarios para arrancar el motor
como tener la llave en la cabina, y
pisar el pedal de embrague
(transmisión manual) o el pedal de
frenos (transmisión automática).
lCuando el motor se arranca a la
fuerza, la luz de advertencia KEY
(roja) (si existiera) permanece
encendida y el indicador de arranque
a botón (ámbar) permanece
destellando.
l(Transmisión automática)
Cuando la palanca de cambios se
encuentra en punto muerto (N), el
indicador KEY (verde) (si existiera)
y el indicador de arranque a botón
(verde) no se encenderá.
7. Oprima el arranque a botón después
que el indicador KEY (verde) en el
grupo de instrumentos (si existiera) y el
indicador de arranque a botón (verde)
se encienden.
4-6
Cuando conduce
Arrancando/apagando el motor

NOTA
lDespués de arrancar el motor, el
indicador de arranque a botón
(ámbar) se apaga y el encendido se
encuentra en la posición ON.
l(SKYACTIV-G 2.0, SKYACTIV-G
2.5)
Después de oprimir el arranque a
botón y antes de que el motor
arranque, se siente el sonido de
funcionamiento del motor de la
bomba de combustible cerca del
tanque, sin embargo, eso no indica
un malfuncionamiento.
l(SKYACTIV-D 2.2)
lAl arrancar el motor, no deje de
pisar el pedal del embrague
(transmisión manual) o el pedal de
frenos (transmisión automática)
hasta que el indicador de
incandescencia en el grupo de
instrumentos se apague, después
de oprimir el arranque a botón.
lSi se libera el pedal de embrague
(transmisión manual) o el pedal de
frenos (transmisión automática)
antes de arrancar el motor, oprima
otra vez el pedal de embrague
(transmisión manual) o el pedal de
frenos (transmisión automática) y
oprima el arranque a botón para
arrancar el motor.
NOTA
lSi se deja el encendido en ON
durante un largo período de
tiempo sin que el motor funcione
después que las bujías de
incandescencia se hayan
calentado, las bujías de
incandescencia se podrían volver
a calentar lo que hará que se
encienda el indicador de
incandescencia.
lEl arranque no gira hasta que
indicador de incandescencia se
apaga.
8. Luego que arranque deje que el motor
funcione en marcha en vacío durante
diez segundos (prohibido en
Alemania).
Cuando conduce
Arrancando/apagando el motor
4-7

NOTA
l(Alemania)
Conduzca inmediatamente después
de arrancar el motor. Sin embargo no
use altas velocidades del motor hasta
no alcanzar la temperatura de
funcionamiento.
(SKYACTIV-G 2.0, SKYACTIV-G
2.5)
lSi el motor está frío o caliente, no se
debe arrancar sin pisar el acelerador.
lSi el motor no arranca la primera
vez, consulte la sección Arrancando
un motor ahogado en Arranque de
emergencia. Si no se arranca el
motor, haga inspeccionar su vehículo
por un técnico autorizado Mazda
(página 7-26).
l(SKYACTIV-D 2.2)
Si la temperatura ambiente es menor
de aproximadamente_
10 °C, no se
podrá lograr la velocidad máxima del
motor durante tres minutos después
que arranca el motor de manera de
protegerlo.
NOTA
l(Vehículo de transmisión manual
con función i-stop)
Si el motor se para el motor, podrá
volverse a arrancar pisando el pedal
del embrague dentro de 3 segundos
de que se haya parado el motor.
El motor no se puede volver a
arrancar incluso si se pisa el pedal
del embrague en las siguientes
condiciones:
lSe cierre con seguro la puerta del
conductor.
lSe desabrocha el cinturón de
seguridad del conductor.
lNo se libera completamente el
pedal del embrague después que
se para el motor.
lSe pisa el pedal del embrague con
el motor completamente parado.
4-8
Cuando conduce
Arrancando/apagando el motor

qFunción de arranque del motor
cuando la pila de la llave está
descargada
PRECAUCION
Al arrancar el motor sosteniendo el
transmisor sobre el arranque a botón
debido a que la pila de la llave está
agotada o la llave funciona mal, tenga
cuidado de no permitir lo siguiente.
De lo contrario la señal de la llave no
será recibida correctamente y el motor
podría no arrancar.
lLas partes de metal de otras llaves u
objetos de metal tocan la llave.
lLas llaves de repuesto o llaves de
otros vehículos equipados con un
sistema inmovilizador tocan o están
próximas a la llave.
lDispositivos electrónicos para
compras o acceso de seguridad que
tocan o están próximos a la llave.Si no se puede arrancar el motor debido a
que la pila de la llave está descargada, el
motor se puede arrancar usando el
siguiente procedimiento:
1. Pise el pedal de freno (transmisión
automática) o pise completamente el
pedal del embrague (transmisión
manual).
2. Verifique que el indicador de arranque
a botón (verde) destella.
NOTA
El indicador de arranque a botón
(verde) destellará incluso si se oprime el
arranque a botón antes de pisar el pedal
de freno (transmisión automática) o el
pedal del embrague (transmisión
manual). Si se pisa el pedal del
embrague (transmisión manual) o el
pedal de freno (transmisión automática)
en las siguientes condiciones, el motor
se puede arrancar continuando con el
procedimiento a continuación.
3. Toque el arranque a botón usando la
parte de atrás de la llave (tal como se
indica) mientras el indicador de
arranque a botón (verde) destella.
Llave
Indicador
Arranque a botón
Cuando conduce
Arrancando/apagando el motor
4-9

4. Después el indicador de arranque a
botón (verde) se enciende
completamente, oprima el arranque a
botón con su dedo.
NOTA
lNo se puede arrancar el motor a
menos que se oprima completamente
el pedal del embrague (transmisión
manual) o se oprima completamente
el pedal de freno (transmisión
automática).
lSi existe un malfuncionamiento con
la función de arranque a botón, el
indicador de arranque a botón
(ámbar) destella. En este caso, puede
que arranque el motor, sin embargo,
haga inspeccionar su vehículo por un
técnico experto, le recomendamos un
técnico autorizado Mazda tan pronto
como sea posible.
lSi el indicador del arranque a botón
(verde) no se enciende, vuelva a
realizar el procedimiento desde el
comienzo. Si no se enciende, haga
verificar el vehículo en un técnico
experto, le recomendamos un técnico
autorizado Mazda.
NOTA
lSi sólo desea cambiar la posición de
encendido (con la pila de la llave
descargada), después de que el
indicador de arranque a botón
(verde) se enciende, libere el pedal
del embrague (transmisión manual) o
el pedal de freno (transmisión
automática), y oprima el arranque a
botón. El encendido cambia en el
orden ACC, ON y OFF cada vez que
lo oprime. Una vez que desconecta el
encendido, la posición de encendido
no se podrá volver a conectar. Por lo
tanto, si arranca el motor, realice la
operación otra vez desde el
comienzo.
qFuncionamiento de emergencia
para arrancar el motor
Si la luz de advertencia KEY (roja) se
enciende, o la luz del indicador de
arranque a botón (ámbar) destellan esto
puede indicar que el motor no arrancará
usando el método de arranque usual (para
vehículos con medidor tipo A, se exhiben
mensajes en el grupo de instrumentos).
Haga inspeccionar su vehículo en un
técnico experto, le recomendamos un
técnico autorizado Mazda tan pronto
como sea posible. Si ocurre eso, se puede
forzar a arrancar el motor. Mantenga
oprimiendo el arranque a botón hasta que
arranque el motor. Se necesitan otros
procedimientos necesarios para arrancar el
motor como tener la llave en la cabina, y
pisar el pedal de embrague (transmisión
manual) o el pedal de frenos (transmisión
automática).
4-10
Cuando conduce
Arrancando/apagando el motor

Apagando el motor
ADVERTENCIA
No apague el motor mientras el
vehículo está en movimiento:
Apagar el motor por cualquier razón
más allá de una emergencia mientras
el vehículo está en movimiento es
peligroso. Apagar el motor mientras el
vehículo está en movimiento resultará
en la reducción de la capacidad de
frenado debido a la pérdida de los
frenos hidráulicos, lo que puede
resultar en un accidente y provocar
heridas graves.
1. Detenga completamente el vehículo.
2.(Transmisión manual)
Cambie a punto muerto.
(Transmisión automática)
Mueva la palanca selectora a la
posición P.
3. Oprima el arranque a botón para apagar
el motor. La posición del encendido es
desconectado.
PRECAUCION
Cuando abandona el vehículo,
asegúrese que el arranque a botón se
encuentra en la posición de
desconectado.
NOTA
l(SKYACTIV-G 2.0, SKYACTIV-G
2.5)
El ventilador de enfriamiento en el
comportamiento del motor se puede
encender por algunos minutos
después de girar la llave de
encendido de ON a OFF, esté el
acondicionador de aire encendido o
no, para enfriar rápidamente el
compartimiento del motor.
lSi el sistema detecta que la carga
restante de la pila de la llave es poca
cuando se cambia el encendido de
ON a ACC u OFF, se indicará lo
siguiente.
Cambie por una pila nueva antes de
que no se pueda utilizar la llave.
Consulte la sección Cambio de la
pila (página 6-40).
(Vehículo equipado con grupo de
instrumentos tipo A
*1)
Se indica un mensaje en la
exhibición del grupo de
instrumentos.
*1 Consulte la sección Tipo A en la
página 4-41.
(Vehículo equipado con grupo de
instrumentos tipo B
*2)
El indicador KEY (verde) destella
durante aproximadamente 30
segundos.
*2 Consulte la sección Tipo B en la
página 4-47.
l(Transmisión automática)
Si el motor se apaga mientras la
palanca selectora se encuentra en una
posición diferente de P, el encendido
se cambia a ACC.
Cuando conduce
Arrancando/apagando el motor
4-11
