Page 193 of 639

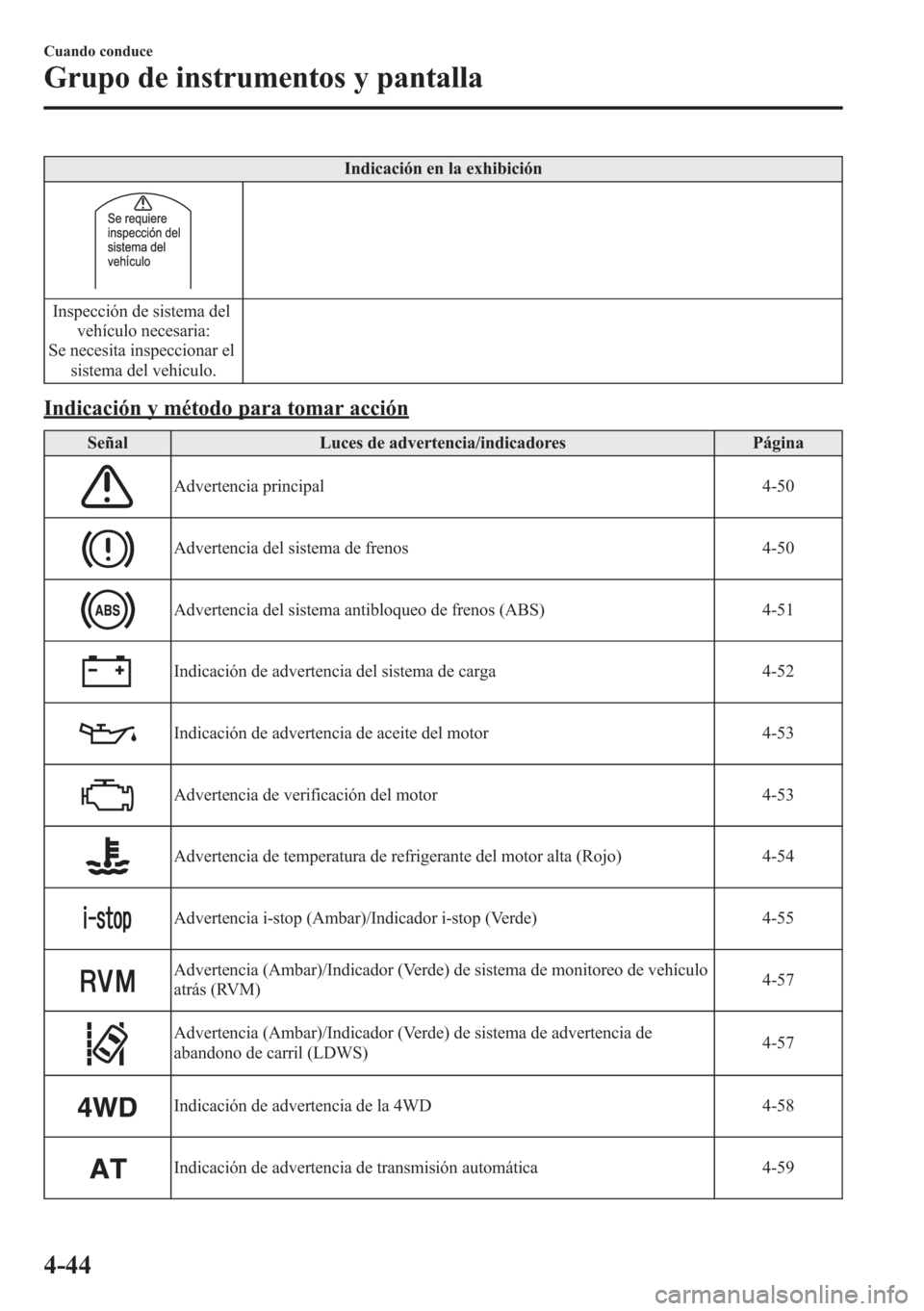

Indicación en la exhibición
Inspección de sistema del
vehículo necesaria:
Se necesita inspeccionar el
sistema del vehículo.
Indicación y método para tomar acción
Señal Luces de advertencia/indicadores Página
Advertencia principal 4-50
Advertencia del sistema de frenos 4-50
Advertencia del sistema antibloqueo de frenos (ABS) 4-51
Indicación de advertencia del sistema de carga 4-52
Indicación de advertencia de aceite del motor 4-53
Advertencia de verificación del motor 4-53
Advertencia de temperatura de refrigerante del motor alta (Rojo) 4-54
Advertencia i-stop (Ambar)/Indicador i-stop (Verde) 4-55
Advertencia (Ambar)/Indicador (Verde) de sistema de monitoreo de vehículo
atrás (RVM)4-57
Advertencia (Ambar)/Indicador (Verde) de sistema de advertencia de
abandono de carril (LDWS)4-57
Indicación de advertencia de la 4WD 4-58
Indicación de advertencia de transmisión automática 4-59
4-44
Cuando conduce
Grupo de instrumentos y pantalla
Page 194 of 639
Señal Luces de advertencia/indicadores Página
Indicación de malfuncionamiento de la dirección asistida 4-60
Advertencia del sistema de pretensores de cinturones de seguridad
delanteros/bolsa de aire4-60
Advertencia de nivel bajo de combustible 4-61
Advertencia de cinturón de seguridad 4-61
Indicación de advertencia de puerta mal cerrada 4-63
Indicación de advertencia de compuerta trasera mal cerrada 4-64
Indicación de advertencia de velocidad del vehículo 4-34
Indicación de advertencia de nivel bajo del líquido del lavador 4-64
Advertencia del sistema de monitoreo de presión de aire de los neumáticos 4-64
Indicación de advertencia KEY 4-67
Advertencia (Ambar)/Indicador (Verde) de sistema de control de luces de
carretera (HBC)4-69
Indicador de incandescencia 4-70
Indicación de filtro de partículas Diesel 4-70
Indicación de llave 4-71
Cuando conduce
Grupo de instrumentos y pantalla
4-45
Page 195 of 639

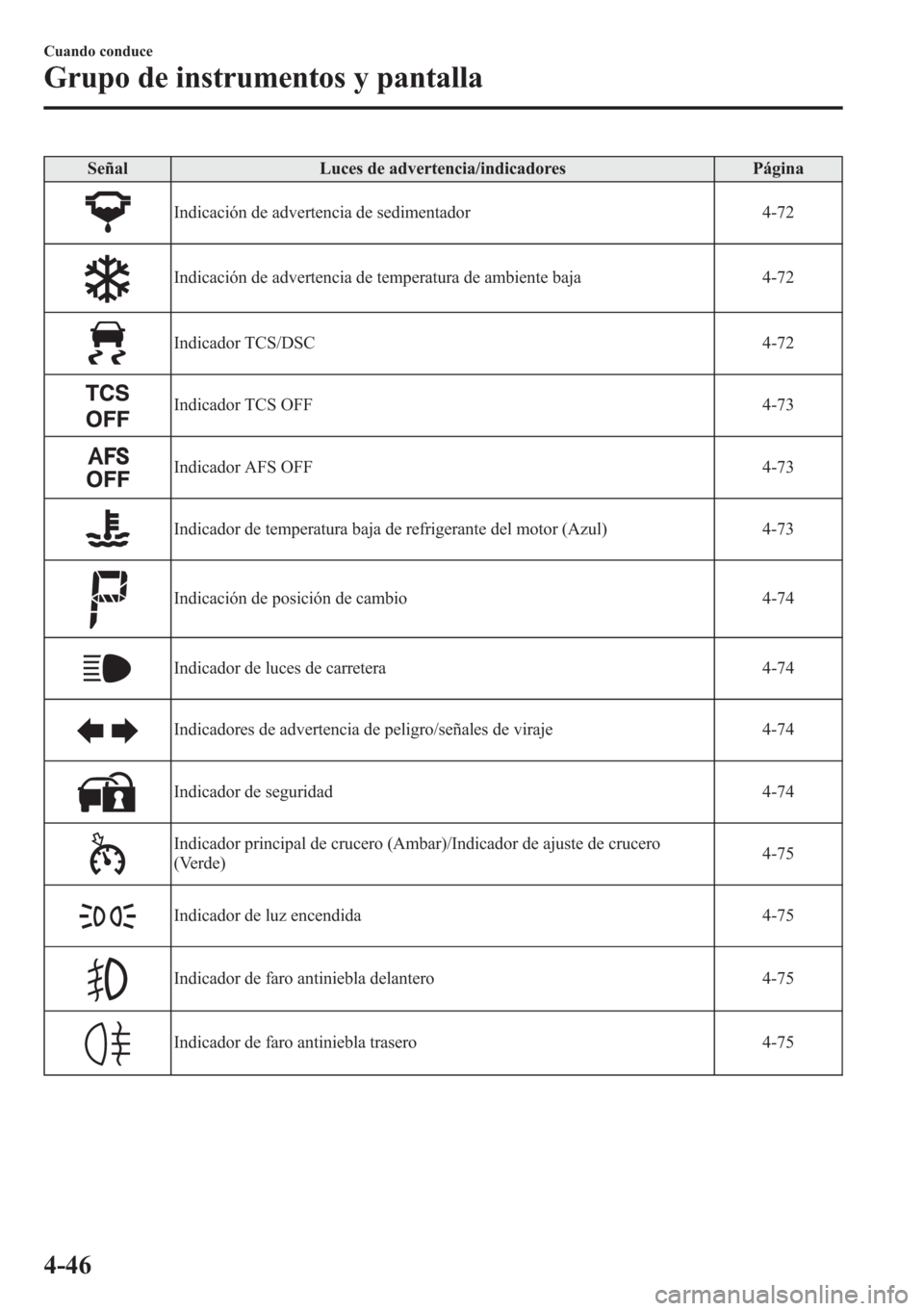

Señal Luces de advertencia/indicadores Página
Indicación de advertencia de sedimentador 4-72
Indicación de advertencia de temperatura de ambiente baja 4-72
Indicador TCS/DSC 4-72
Indicador TCS OFF 4-73
Indicador AFS OFF 4-73
Indicador de temperatura baja de refrigerante del motor (Azul) 4-73
Indicación de posición de cambio 4-74
Indicador de luces de carretera 4-74
Indicadores de advertencia de peligro/señales de viraje 4-74
Indicador de seguridad 4-74
Indicador principal de crucero (Ambar)/Indicador de ajuste de crucero
(Verde)4-75
Indicador de luz encendida 4-75
Indicador de faro antiniebla delantero 4-75
Indicador de faro antiniebla trasero 4-75
4-46
Cuando conduce
Grupo de instrumentos y pantalla
Page 196 of 639

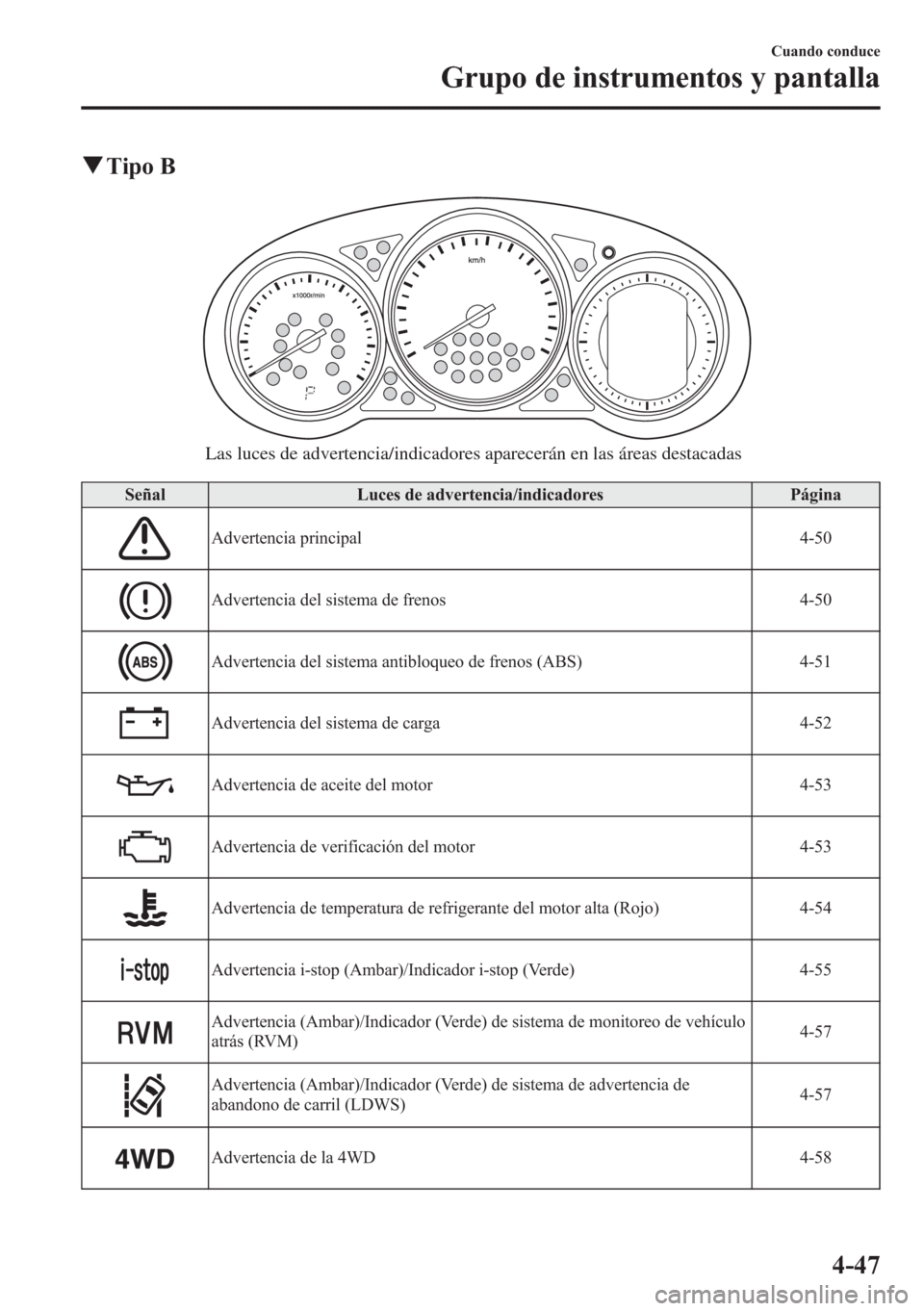

qTipo B
Las luces de advertencia/indicadores aparecerán en las áreas destacadas
Señal Luces de advertencia/indicadores Página
Advertencia principal 4-50
Advertencia del sistema de frenos 4-50
Advertencia del sistema antibloqueo de frenos (ABS) 4-51
Advertencia del sistema de carga 4-52
Advertencia de aceite del motor 4-53
Advertencia de verificación del motor 4-53
Advertencia de temperatura de refrigerante del motor alta (Rojo) 4-54
Advertencia i-stop (Ambar)/Indicador i-stop (Verde) 4-55
Advertencia (Ambar)/Indicador (Verde) de sistema de monitoreo de vehículo
atrás (RVM)4-57
Advertencia (Ambar)/Indicador (Verde) de sistema de advertencia de
abandono de carril (LDWS)4-57
Advertencia de la 4WD 4-58
Cuando conduce
Grupo de instrumentos y pantalla
4-47
Page 197 of 639

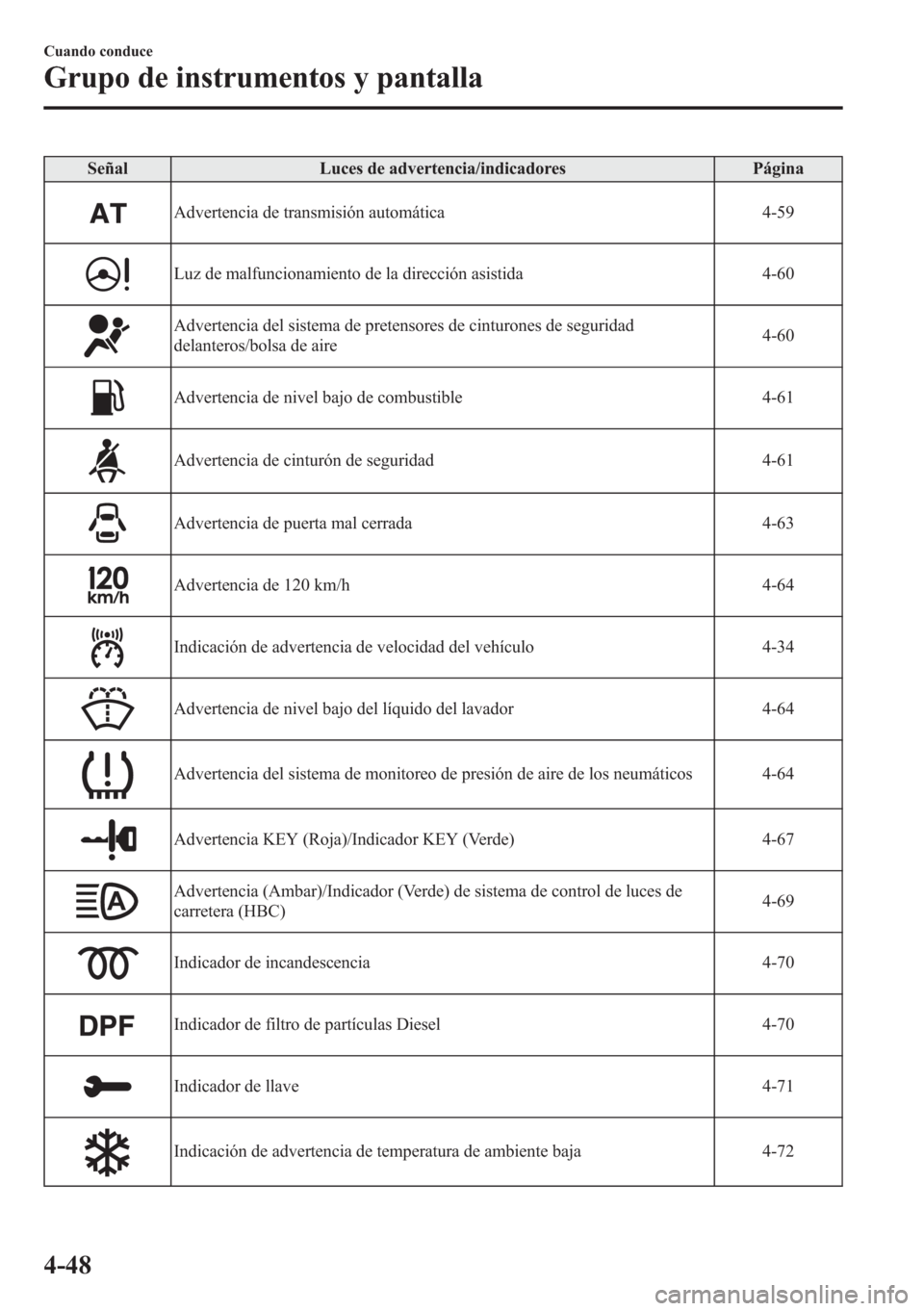

Señal Luces de advertencia/indicadores Página
Advertencia de transmisión automática 4-59
Luz de malfuncionamiento de la dirección asistida 4-60
Advertencia del sistema de pretensores de cinturones de seguridad
delanteros/bolsa de aire4-60
Advertencia de nivel bajo de combustible 4-61
Advertencia de cinturón de seguridad 4-61
Advertencia de puerta mal cerrada 4-63
Advertencia de 120 km/h 4-64
Indicación de advertencia de velocidad del vehículo 4-34
Advertencia de nivel bajo del líquido del lavador 4-64
Advertencia del sistema de monitoreo de presión de aire de los neumáticos 4-64
Advertencia KEY (Roja)/Indicador KEY (Verde) 4-67
Advertencia (Ambar)/Indicador (Verde) de sistema de control de luces de
carretera (HBC)4-69
Indicador de incandescencia 4-70
Indicador de filtro de partículas Diesel 4-70
Indicador de llave 4-71
Indicación de advertencia de temperatura de ambiente baja 4-72
4-48
Cuando conduce
Grupo de instrumentos y pantalla
Page 198 of 639

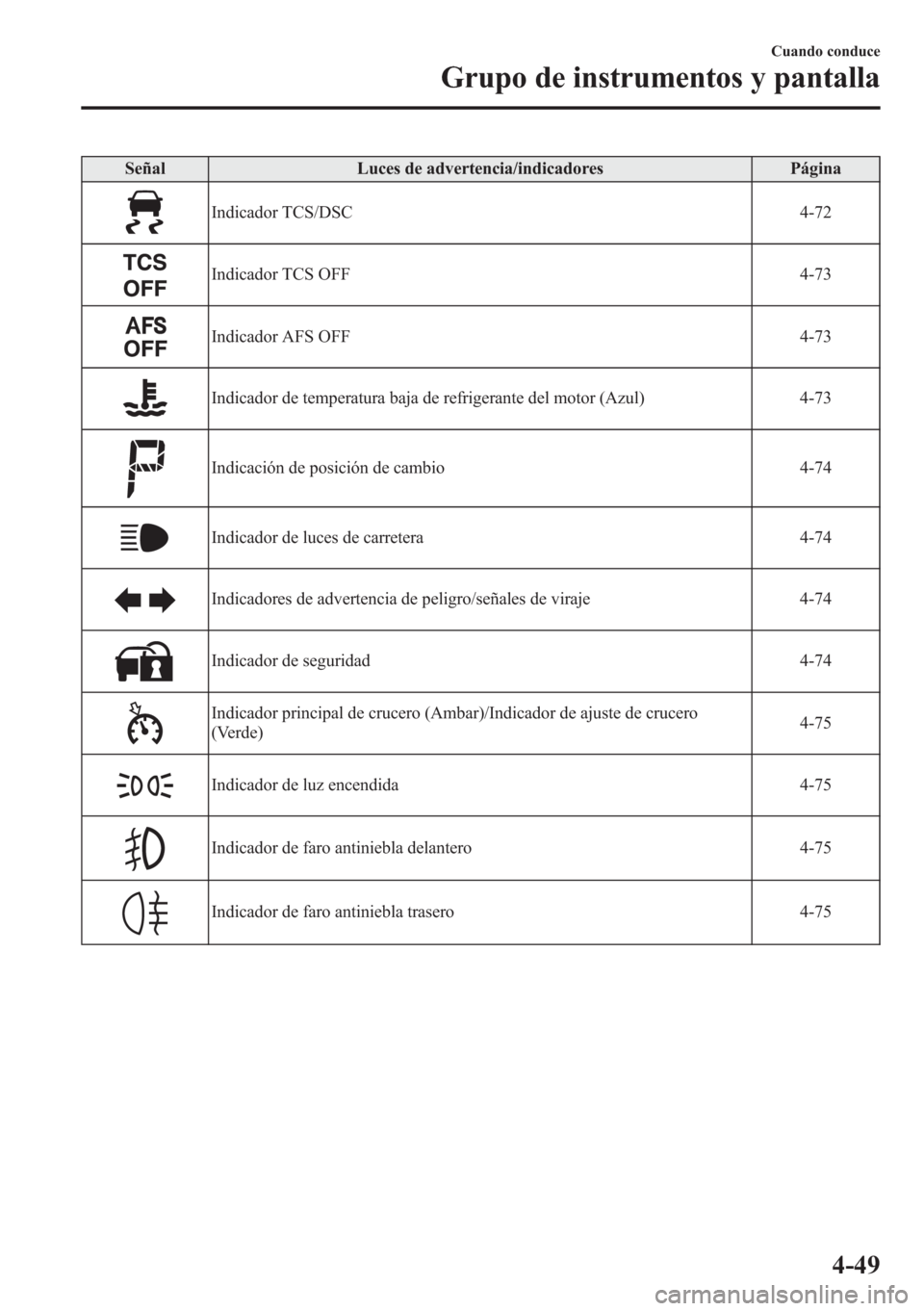

Señal Luces de advertencia/indicadores Página
Indicador TCS/DSC 4-72
Indicador TCS OFF 4-73
Indicador AFS OFF 4-73
Indicador de temperatura baja de refrigerante del motor (Azul) 4-73
Indicación de posición de cambio 4-74
Indicador de luces de carretera 4-74
Indicadores de advertencia de peligro/señales de viraje 4-74
Indicador de seguridad 4-74
Indicador principal de crucero (Ambar)/Indicador de ajuste de crucero
(Verde)4-75
Indicador de luz encendida 4-75
Indicador de faro antiniebla delantero 4-75
Indicador de faro antiniebla trasero 4-75
Cuando conduce
Grupo de instrumentos y pantalla
4-49
Page 199 of 639

qAdvertencia principal
Esta luz de advertencia permanece
encendido durante algunos segundos
cuando el encendido se gira a ON.
Tipo A
Se exhibe cuando es necesaria la
notificación de malfuncionamiento del
sistema.
Verifique el mensaje indicado en la
exhibición y consulte a un técnico
experto, le recomendamos un técnico
autorizado Mazda.
Tipo B
La luz se enciende continuamente si
cumple una de las siguientes condiciones.
Consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
lHay un malfuncionamiento en el
sistema de administración de la batería.
lHay un malfuncionamiento en el
interruptor de frenos.
(SKYACTIV-D 2.2)
lExiste un malfuncionamiento en el
control hidráulico del motor.
lExiste un malfuncionamiento en la
cadena de distribución del motor.
lHay un malfuncionamiento en el
calentador de pasaje.
qAdvertencia del sistema de frenos
Esta luz de advertencia tiene las siguientes
funciones:
Inspección de advertencia/de luz de
advertencia de freno de mano
La luz se enciende cuando se aplica el
freno de mano con la llave de encendido
en START u ON. Se deberá apagar
cuando se suelta el freno de mano.
Advertencia de nivel bajo del líquido de
frenos
Si la luz de advertencia de frenos
permanece encendida incluso a pesar de
que se suelta el freno de estacionamiento,
el líquido de freno puede estar bajo o
puede existir un problema con el sistema
de frenos. Estacione inmediatamente el
vehículo en un lugar seguro y consulte a
un técnico experto, le recomendamos un
técnico autorizado Mazda.
4-50
Cuando conduce
Grupo de instrumentos y pantalla
Page 200 of 639

ADVERTENCIA
No conduzca con la advertencia del
sistema de frenos encendida. Consulte
a un técnico experto, le
recomendamos un técnico autorizado
Mazda inspeccione sus frenos tan
pronto como sea posible:
Es peligroso seguir conduciendo
cuando la luz de advertencia del
sistema de frenos está encendida. Esta
indica que los frenos pueden no
funcionar o fallar en cualquier
momento. Si estas luces permanecen
encendidas, después de verificar que el
freno de mano haya sido liberado
completamente, haga inspeccionar los
frenos inmediatamente.
PRECAUCION
Además, la efectividad del frenado
puede disminuir por lo tanto podría ser
necesario pisar el pedal de frenos más
fuertemente de lo normal para parar el
vehículo.
qAdvertencia del sistema
antibloqueo de frenos (ABS)
La luz de advertencia permanecerá
encendida durante unos segundos cuando
el encendido se gira a ON.Si la luz de advertencia del ABS sigue
encendida cuando se está conduciendo el
vehículo, la unidad de control del ABS ha
detectado un malfuncionamiento en el
sistema. Si esto ocurre, el vehículo
funcionará como un sistema de freno
normal sin ABS.
Si esto sucede consulte un técnico
experto, le recomendamos un técnico
autorizado Mazda tan pronto como sea
posible.
NOTA
Cuando se hace arrancar el motor
usando un cable puente de otra batería,
el motor puede funcionar
inestablemente y puede encenderse la
luz de advertencia del ABS. Si ocurre
eso, es el resultado de la batería
descargada y no indica un
malfuncionamiento del ABS.
Recargue la batería.
Consulte la sección Recarga de la
batería en la página 6-40.
Cuando conduce
Grupo de instrumentos y pantalla
4-51
